小型机加工固定夹紧台钳结构设计

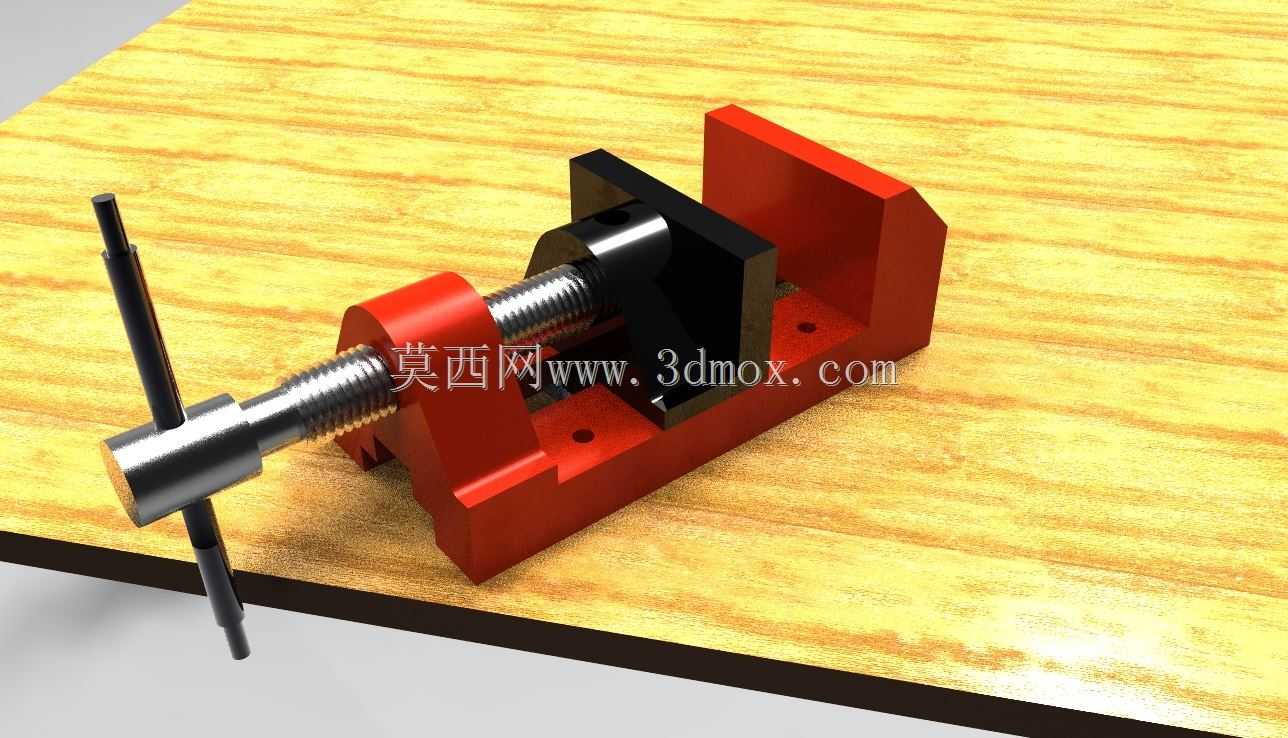

这款手动台钳是机械加工、钳工装配、小件维修场景中极为常用的工件固定工装，核心作用是在钻削、锉削、小件磨削、装配调校等作业中牢牢夹持待加工工件，避免工件在受力过程中出现位移、晃动，保障加工精度与操作安全。从实际应用场景来看，它既可以单独放置在钳工台桌面使用，也可通过底座的安装孔配合螺栓固定在专用工作台、钻床工作台面上，适配多类轻型加工作业的装夹需求，是五金加工、电子小零件装配、手工模型制作、家用维修场景中不可或缺的基础工装。

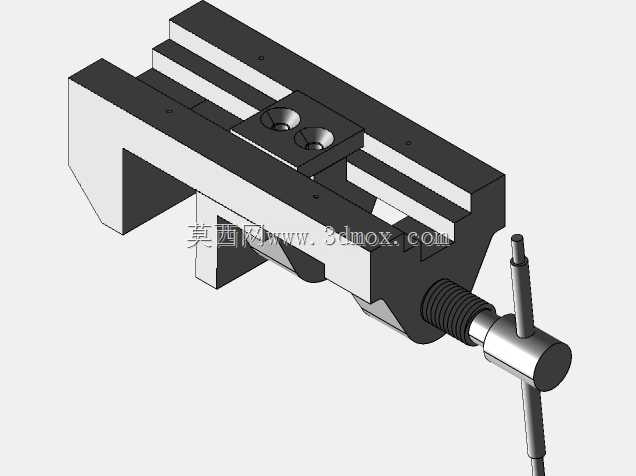

在功能特性上，这款台钳采用丝杠副传动的手动夹紧结构，通过转动端部的加力杆带动丝杠旋转，驱动活动钳身沿固定导轨方向做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松脱。钳口位置设计有可拆卸的防滑齿块，既可以提升与工件接触面的摩擦力，避免夹紧后工件打滑，也可在齿块磨损后单独更换，延长台钳整体使用寿命。活动钳身与固定钳身的配合导轨采用贴合度较高的滑动结构，间隙控制合理，夹紧过程中不会出现钳身上翘、偏斜的问题，保障夹持面的平行度，避免装夹后工件出现角度偏差。

从设计思路来看，这款台钳优先兼顾了结构可靠性与操作便捷性，整体采用分体式装配结构，固定钳身与底座采用一体化刚性设计，选用高强度材质保障夹紧时的结构刚性，避免受力后出现形变；丝杠采用梯形螺纹传动，具备良好的自锁性能，夹紧后不会因为加工过程中的振动出现松脱问题，无需额外的锁止结构即可保持稳定的夹持力。加力杆采用穿装式设计，闲置时可取下收纳，也可根据所需夹紧力的大小调整穿入长度，需要较大夹紧力时可加长力臂，降低操作人员的施力强度。

在外形与安装边界上，这款台钳整体结构紧凑，整体长度适配小型工作台的摆放需求，钳口张开行程覆盖常规小型工件的装夹尺寸范围，可满足大部分厚度在行程内的方形、圆形、异形工件的装夹需求；底座的安装孔位按照通用工装的安装间距设计，可适配市面上多数标准钻床工作台、钳工台的安装孔位，无需额外打孔改造即可完成固定安装。钳身整体采用醒目的配色设计，作业区域辨识度高，可避免操作过程中误碰钳身造成磕碰，同时外露的传动结构做了圆角处理，去除尖锐边角，降低操作过程中的划伤风险。整体结构没有复杂的电控、液压组件，纯机械结构的设计故障率极低，日常仅需定期在丝杠、导轨配合位置加注润滑脂即可长期稳定使用，维护成本极低，无论是工业生产车间的批量加工作业，还是个人DIY、家用维修场景都能适配。
