航空维修用空气性能检测装置结构设计

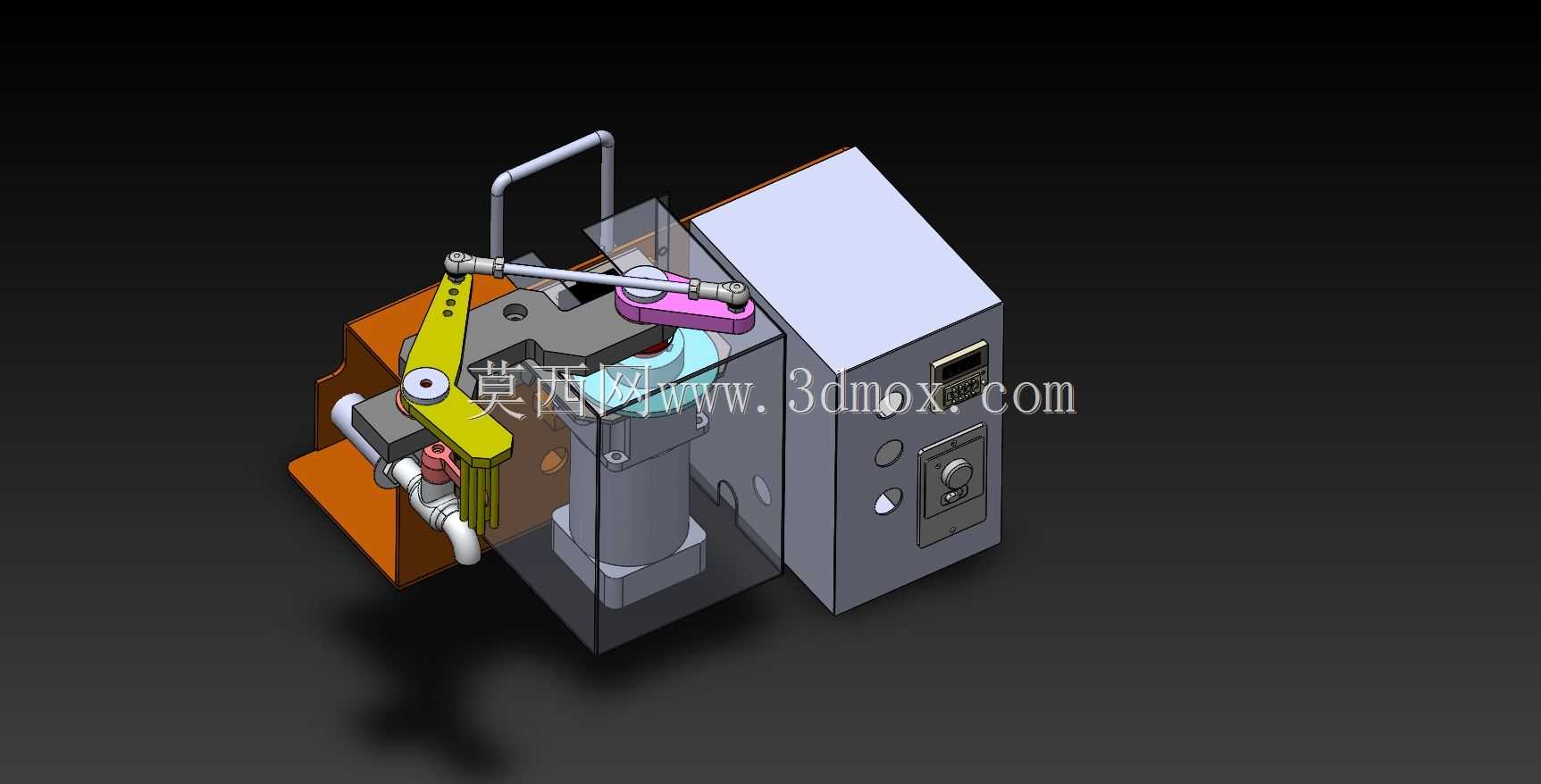

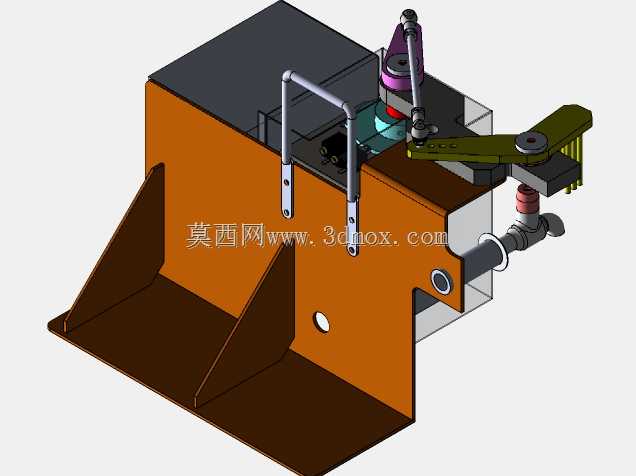

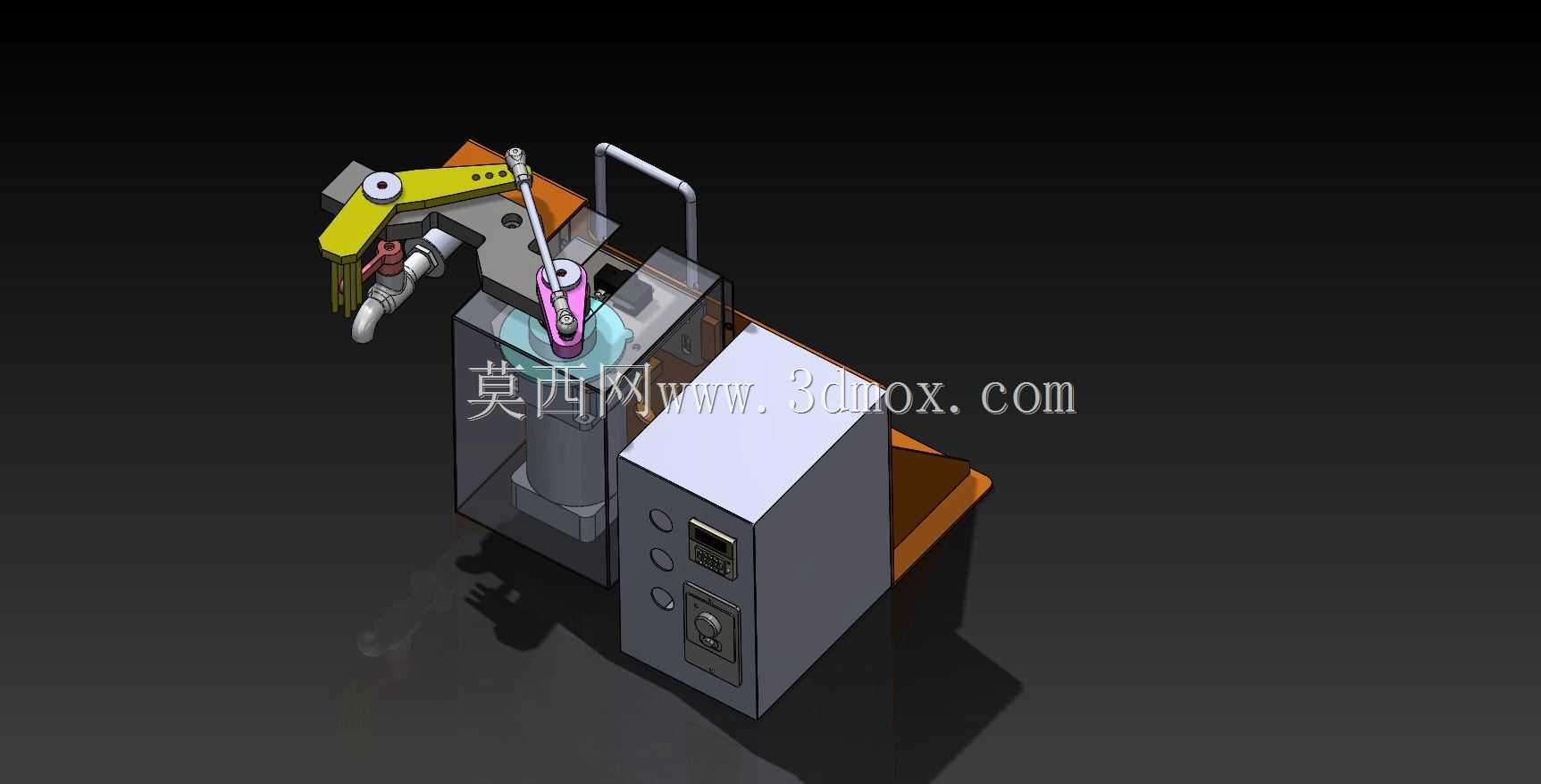

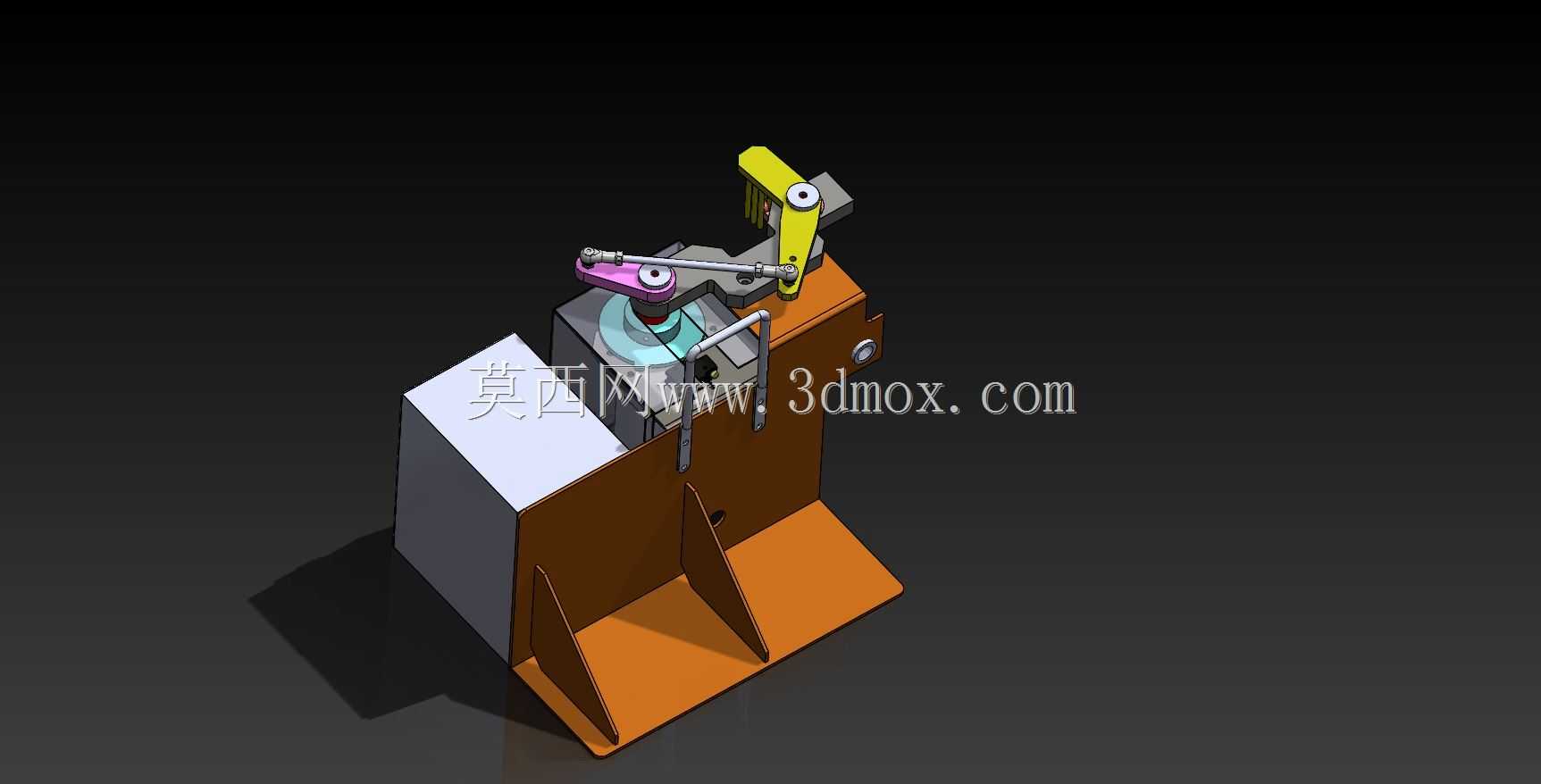

该空气测试装置主要面向航空地面维修保障场景设计，可用于航空器机载气源系统、舱内空气循环组件、气动管路附件的性能校验与故障排查，在航线定检、部附件修理车间、航空器材校验工位都能适配使用，能够替代传统分散式检测工装，完成空气压力、流量、密封性等多参数的同步检测，有效降低航空维修环节的检测准备时长，提升外场与内场的检测作业效率。装置整体采用模块化集成设计思路，将气路调控组件、检测执行单元、电控操作模块整合为相邻的两个功能舱体，左侧为气路执行舱，集成了手动调压手柄、气路通断控制阀、检测接口转接组件、过滤泄压单元，所有气路管路采用透明防护外罩覆盖，既可以直观观察管路连接状态与气路走向，也能避免高压气路意外脱开带来的安全隐患；右侧为电控操作舱，集成了参数显示模块、调控旋钮、状态指示灯与电源接口，操作面板采用倾斜式布局，符合站立作业时的人体操作视角，无需俯身即可完成所有参数读取与调控操作。装置底部设置平整安装基面，可直接固定在维修工作台面或者移动小车上使用，整体横向占用空间不超过常规维修工位的操作边界，左侧气路舱预留了多规格快插接口，可适配不同管径的航空气动管路转接需求，无需额外加工转换接头即可快速对接被测件；顶部设置的金属提手可满足单人短距离转运需求，在相邻维修工位间转移时无需额外吊装辅助。设计过程中充分考虑航空维修场景的使用特殊性，所有气路接触部件均采用抗腐蚀材质，能够适配航空维修场景下不同介质的压缩空气检测需求，调压组件采用递进式调控结构，可实现微小压力区间的精准调节，避免压力骤变损伤精密机载附件；电控模块与气路模块采用物理隔板分离，避免气路凝露渗入电控单元引发故障，整体结构无突出尖锐棱角，在狭窄的飞机维修作业空间内使用时不会刮蹭航空器蒙皮或作业人员。装置的检测执行端设置了多档位固定结构，可根据被测件的外形尺寸调整夹持位置，无需额外定制夹具即可完成不同规格气动附件的装夹检测，气路末端设置的泄压保护结构可在检测完成后自动释放管路余压，避免拆卸接头时高压气体喷出引发安全事故，整体结构兼顾了检测精度、操作便捷性与场景适配性，能够满足航空维修环节各类空气类部附件的日常检测需求。
