大排量排气消声装置内部结构三维设计

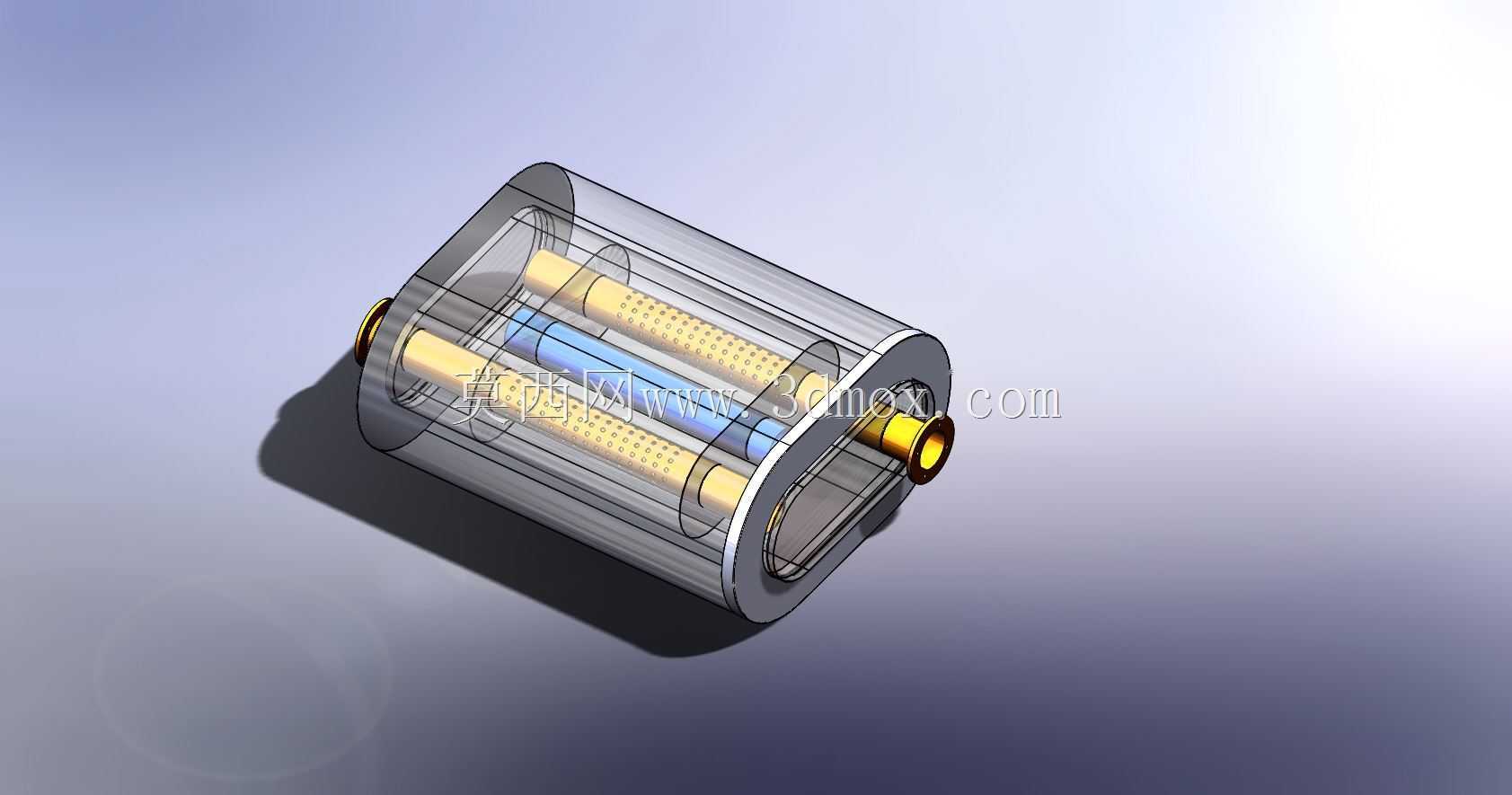

　　这款消声装置主要适配大流量排气工况，常见于大功率内燃机排气端、工业气动系统放空端、高压风机排风口这类需要控制排气喷注噪声的场景，核心作用是在不明显增加排气背压的前提下，将高速气流带出的宽频噪声进行逐级衰减，避免排气噪声超出工业厂区噪声限值或是道路车辆噪声法规要求。从结构设计逻辑来看，整体采用同轴圆筒式布局，外层为承压密封筒体，两端设置同轴的进出气接口，接口端面做了标准连接法兰的适配结构，可直接与同通径的排气管道对接，安装时需保证筒体轴线与气流方向一致，预留的安装空间需要覆盖筒体全长加上两端管道插接的余量，筒体径向需要预留至少一倍管径的操作空间，方便后续的密封检查与紧固件维护。内部的声学结构采用了多级组合消声原理，

　　靠近进气端的第一腔设置了带密集微孔的内插管，微孔的孔径、开孔率经过声学计算匹配，主要针对排气气流中的中高频噪声进行第一次耗散，气流通过微孔时会被分割成多股细小射流，自身的湍动能被初步打散，避免高速气流直接冲击腔体内壁产生再生噪声。中间段设置了平行布置的多孔导流管，管间填充的阻尼吸声区域采用了通透式结构，不会对气流形成过大的阻挡，气流在多根导流管间分流通过时，声波会在多孔结构的孔隙间不断反射、摩擦，将声能转化为热能耗散掉，这部分结构主要针对中低频段的排气噪声进行衰减，弥补单级微孔结构对低频噪声消声量不足的问题。靠近出气端的腔体采用了膨胀腔设计，利用气流通道截面的突然扩大与收缩，形成声学上的阻抗突变，

　　让沿管道传播的声波在截面变化处发生反射、干涉，进一步抵消剩余的声能，同时出气端的内插管做了倒角过渡处理，避免气流流出时形成局部涡流产生额外的气动噪声。设计过程中需要平衡消声量与排气阻力的矛盾，不能为了追求高消声量过度缩小气流通道面积，否则会导致排气背压过高，直接影响上游动力设备的输出效率，比如内燃机使用的场景下，过高的背压会导致泵气损失增加，功率下降、油耗上升，因此内部过流截面的总面积始终保持大于进出气接口通径面积的1.5倍，保证全工况下的排气通畅性。筒体的壁厚选择需要兼顾承压能力与结构轻量化，常规工况下采用薄壁金属卷焊结构即可满足强度要求，两端的端盖与筒体采用环缝焊接连接，保证整体的密封性能，

　　避免高压气流从焊缝处泄漏产生额外的泄漏噪声。内部的多孔管与筒体之间采用定位支撑结构固定，避免气流长期冲击导致内部构件移位、产生振动异响，支撑件的位置避开了气流的主要流通路径，不会额外增加排气阻力。在实际选型适配时，需要根据上游设备的排气流量、额定排气压力、目标噪声限值来匹配对应的筒体直径与有效消声段长度，通径选择需要与排气管道保持一致，避免出现变径带来的额外压力损失，安装时需要在筒体两端的连接位置加装耐高温密封垫片，对于振动较大的工况，还需要在筒体支撑位置加装减震垫，隔绝固体传声路径，进一步提升整体降噪效果。
