便携式现场直线镗孔加工设备结构

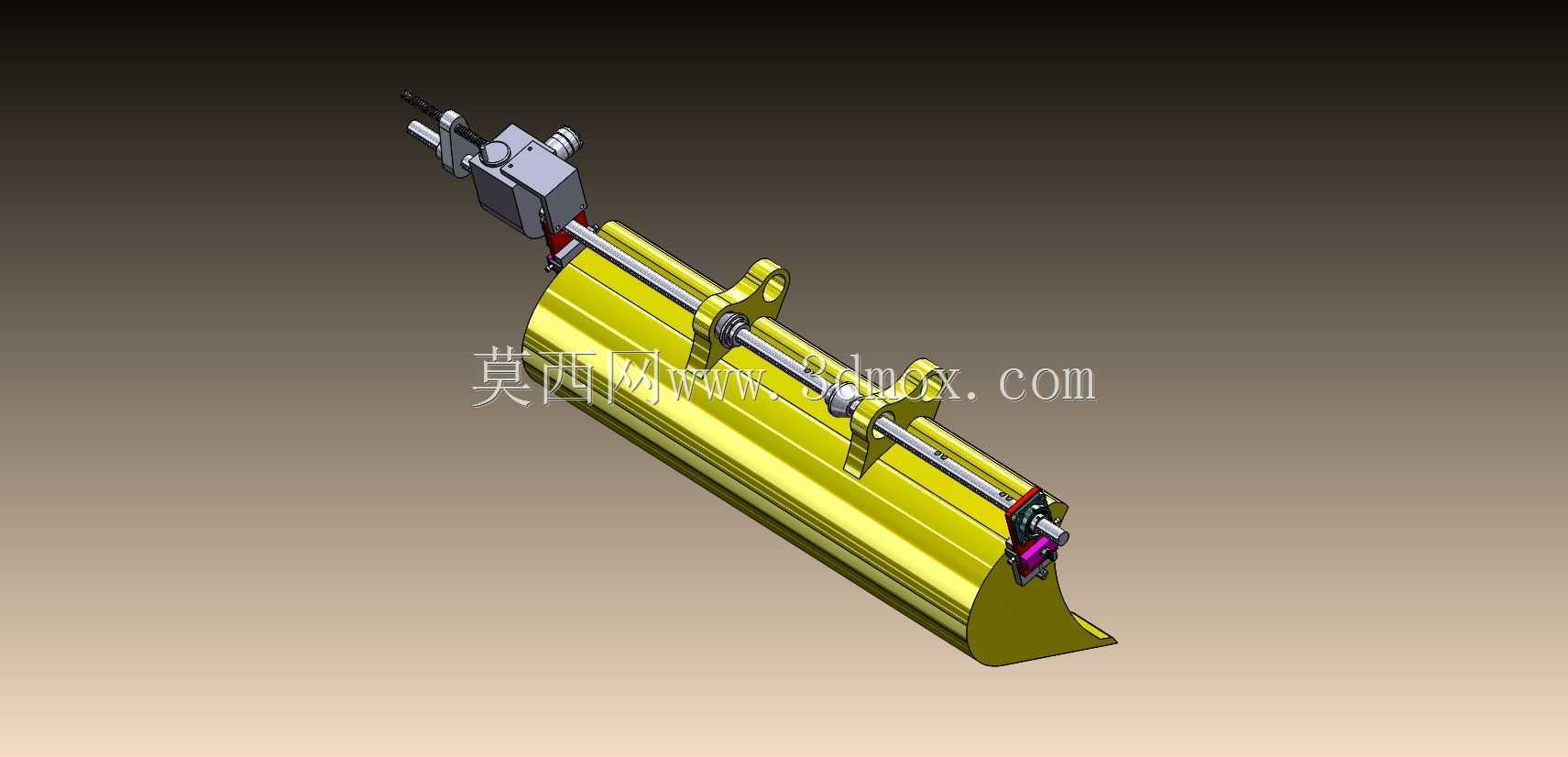

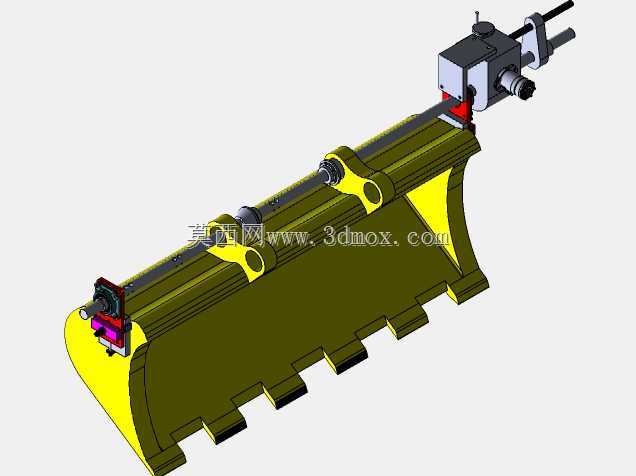

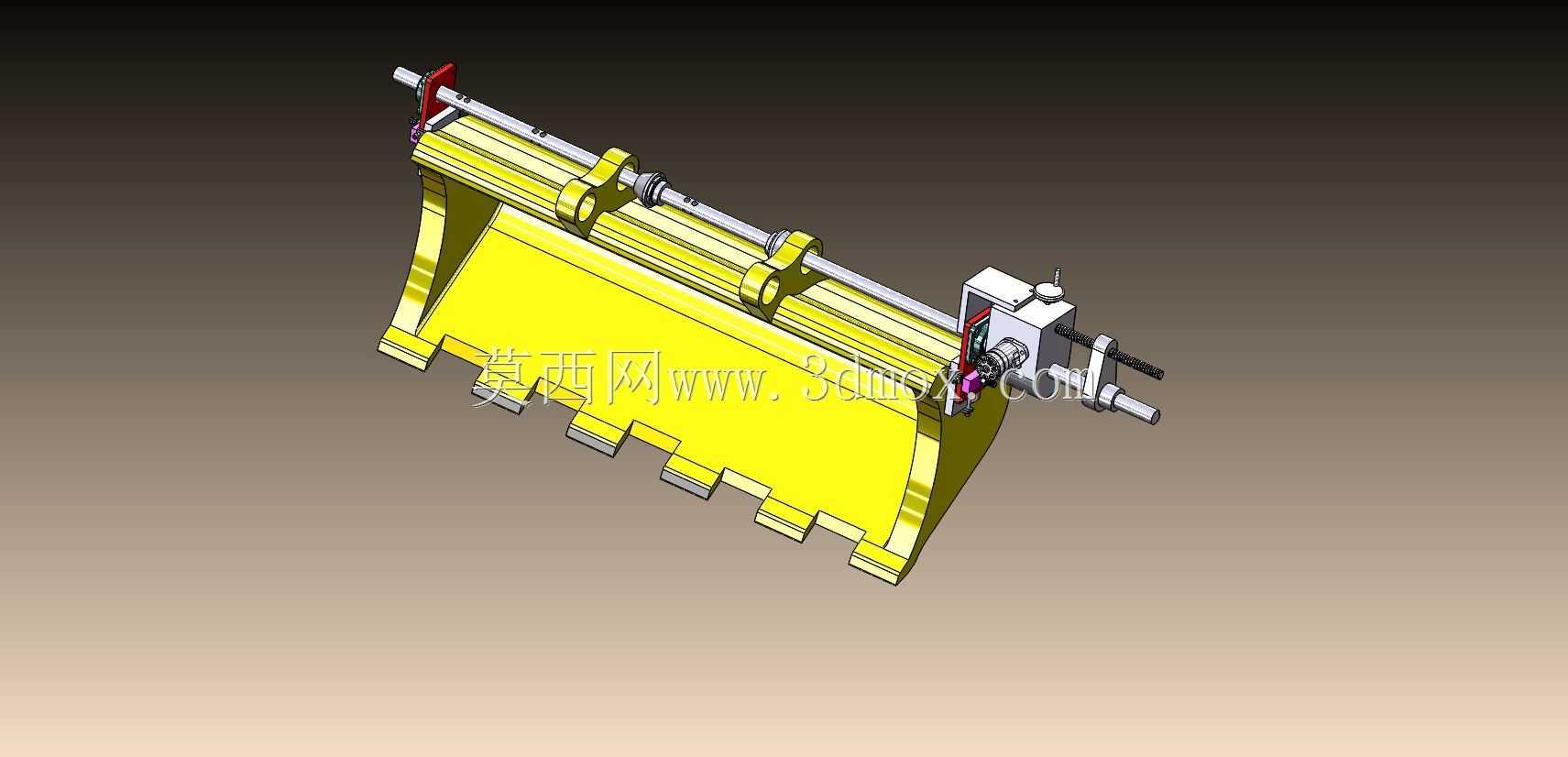

　　在工程机械、重型装备的现场维修场景中，大型结构件因磨损、变形产生的同轴孔系偏差，往往无法通过拆卸工件运至车间完成修复，这类工况下就需要用到可移动的直线镗孔设备，无需拆解大型主机，直接在作业现场完成孔位的镗削修复，大幅降低停机维修的时间与物流成本。这类设备的核心设计逻辑是围绕长行程同轴镗削的精度保持性展开，区别于车间固定安装的镗床，移动式镗孔设备需要适配不同间距的安装基准，因此镗杆采用了分段式可拼接的长轴结构，配合两端的支撑座完成装夹固定，支撑座可直接通过焊接、螺栓锁紧的方式固定在待加工工件的本体上，不需要额外搭建大型安装平台，适配现场复杂的安装基面条件。从结构布局来看，设备的进给驱动单元集成在镗杆的一端，

　　通过减速机构带动镗杆完成旋转主运动，同时配合轴向进给机构实现镗刀的直线走刀，进给行程可根据待修复孔的轴向长度灵活调整，镗杆上的刀座可根据加工孔径范围调整伸出量，覆盖常见的工程机械销轴孔、铰接孔的加工尺寸区间。设计过程中重点考虑了长镗杆的挠度变形控制，镗杆采用高强度合金钢材经调质处理，中间位置设置了可调节的中间支撑抱箍，当镗削跨距较大的同轴孔系时，中间支撑可固定在工件的对应结构上，抵消长轴旋转过程中的挠曲变形，保证整段孔的圆柱度与同轴度公差满足装配要求。设备的安装边界具备较强的适配性，两端支撑座的固定位置可根据待加工孔的中心高进行上下、左右的位置微调，找正过程中可通过百分表打表调整镗杆与基准孔的同轴度，

　　找正完成后锁紧支撑座的所有调节螺栓，即可启动设备完成粗镗、精镗的全工序加工。进给系统采用了可调节的进给速率设计，粗加工时可采用较大进给量提升切削效率，精加工阶段切换为小进给量保证孔壁的表面粗糙度，同时刀座配备了微调机构，可实现0.01mm级别的吃刀量调整，满足不同配合精度的孔加工要求。在现场维修作业中，这类设备可完成挖掘机斗杆与动臂铰接孔、起重机回转支撑孔、大型液压设备缸体安装孔等多种难拆卸部位的孔修复作业，加工后的孔位精度可达到新件的装配要求，避免了大型结构件因孔位磨损整体报废的损失。设备整体采用模块化拆分设计，单个部件的重量控制在人工可搬运的范围内，无需大型吊装设备即可完成现场转运与组装，适配野外、矿山、

　　工地等无重型吊装条件的作业场景。切削端配备了冷却润滑管路接口，可外接切削液供给装置，加工过程中对镗刀进行冷却冲屑，避免刀具过热磨损，同时提升加工表面质量。整个设备的传动结构做了密封防护处理，可适应现场多粉尘、多杂质的作业环境，减少杂物进入传动机构造成的磨损，延长设备的现场使用寿命。
