旋转装置供风用泄漏试验接头结构

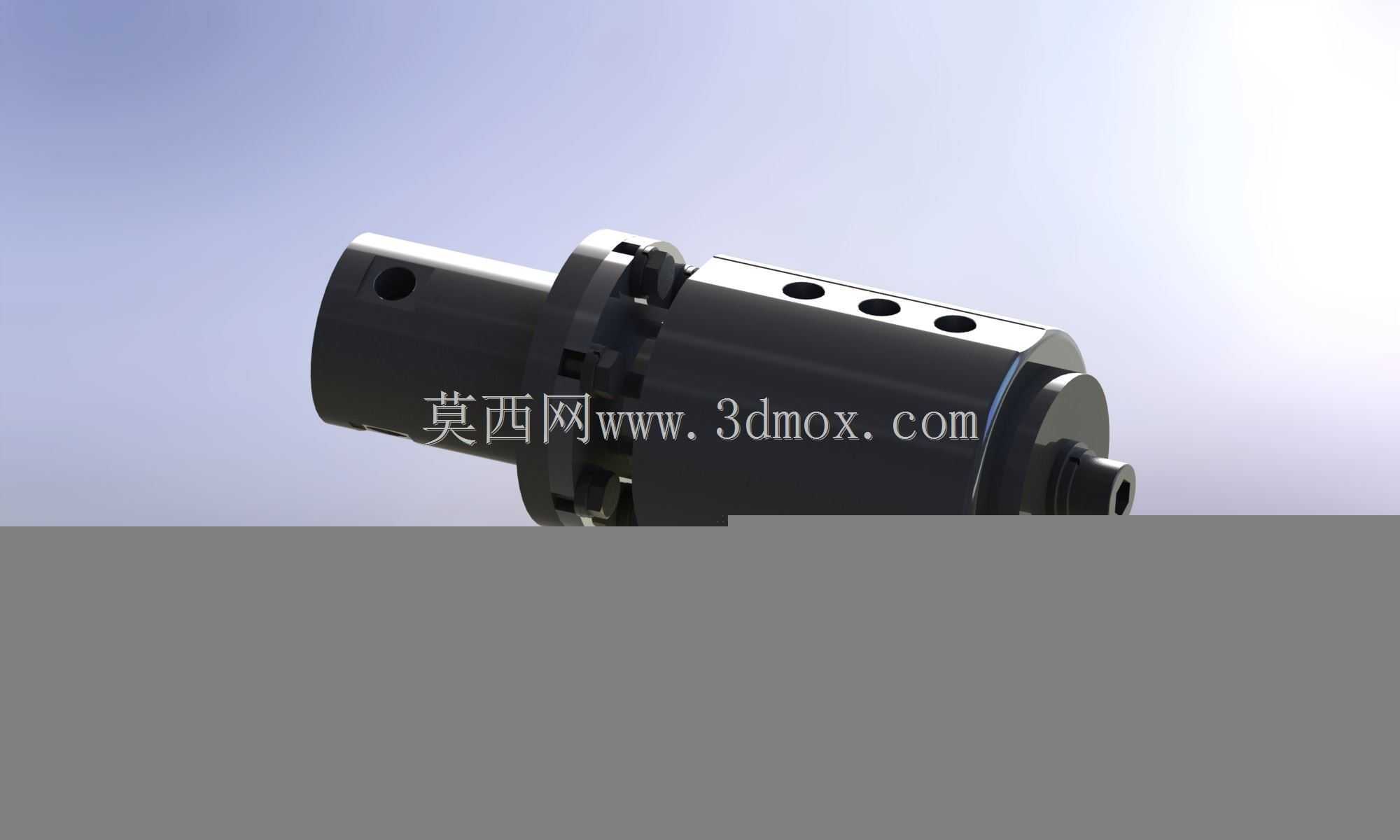

　　在各类旋转类设备的气动供风回路测试环节，这类接头结构是完成泄漏量检测的核心连接部件，日常多应用于高速旋转主轴气路供风、旋转工作台气动夹具供气、回转式气动工具气路导通等场景的密封性验证工序，区别于普通固定式气路接头，它需要在对接后同时满足静态密封保压、相对旋转状态下的低泄漏率要求，避免测试过程中因接头自身泄漏导致试验数据失真。从结构设计逻辑来看，整个部件采用阶梯轴式的主体布局，一端为带定位轴肩的插入式对接端，外圆加工有密封件安装槽，可适配对应规格的O型密封圈或旋转格莱圈，对接时轴肩端面可与被测件安装面贴合形成轴向定位，保证插入深度的一致性，避免因插入量偏差导致密封件压缩量不符合设计要求；中间段为法兰式安装基体，

　　圆周方向均匀分布的通孔用于穿装连接螺栓，可将整个接头牢固固定在试验台架或被测设备的静止端基座上，法兰端面加工有密封槽，安装时可加装密封垫片实现静止结合面的零泄漏；另一端为多接口的气路分配段，圆周方向开设的多个径向通孔可同时接入不同压力等级的测试气路，也可单独作为泄漏量检测的取压口，端部的外螺纹接口可直接连接快插式气管接头，适配常规气动测试回路的管路连接需求。在实际安装边界设计上，对接端的外圆尺寸公差严格按照h7级精度控制，与被测件的安装内孔采用间隙配合，单边间隙控制在0.02-0.04mm之间，既保证旋转过程中不会出现卡滞，也能给密封件留出合理的压缩变形空间；法兰端的螺栓孔分布圆直径与被测件的安装孔位完全匹配，

　　安装后整个接头的同轴度误差控制在0.01mm以内，避免高速旋转时因偏心产生附加径向力，加速密封件的磨损。功能特性层面，该结构可在0-1.2MPa的供气压力范围内稳定工作，静态保压30分钟的压力降不超过0.01MPa，相对旋转转速在1000r/min以内时，泄漏量可控制在5mL/min以内，完全满足常规旋转气路部件的泄漏试验精度要求。设计过程中特意将气路通道的内壁做了抛光处理，内壁粗糙度达到Ra0.8，减少压缩空气流动过程中的压力损失，同时避免通道内壁的毛刺、积尘在测试过程中被气流带入被测件内部，造成气路堵塞或密封面划伤。考虑到试验过程中需要频繁拆装对接，对接端的密封件安装槽边缘做了R0.5的圆角过渡，更换密封件时不会划伤密封圈表面，

　　也能在插入对接时引导密封圈顺利进入内孔，避免密封圈被切边导致密封失效。中间法兰段的厚度经过强度校核，在1.5倍额定测试压力下不会出现变形，保证连接螺栓的预紧力不会因法兰形变出现衰减，维持静止结合面的密封比压稳定。多接口的分配段设计还支持扩展功能，除了接入主供风气路，还可同时安装压力传感器、温度传感器，实时监测试验过程中的气路参数变化，不需要额外在管路上加装转接接头，减少整个测试回路的潜在泄漏点。在实际选型应用时，可根据被测旋转装置的供风接口尺寸、最高工作转速、测试压力等级，调整对接端的直径、密封件的材质、法兰的安装尺寸，比如针对高转速测试场景，可将对接端的表面做硬质阳极氧化处理，提高表面硬度降低摩擦系数，延长密封件的使用寿命；针对高压测试场景，可将法兰连接螺栓的数量从4个增加到6个，提高连接强度与密封面的压紧力均匀性。整个结构没有复杂的异形曲面，所有加工特征都可通过常规车削、钻削工序完成，加工成本低，后期维护时只需要定期更换易损的密封件即可，不需要整体更换接头，非常适合各类机械实验室、气动元件生产车间的泄漏测试工位长期使用。
