油料发油工位软管卷盘布置结构

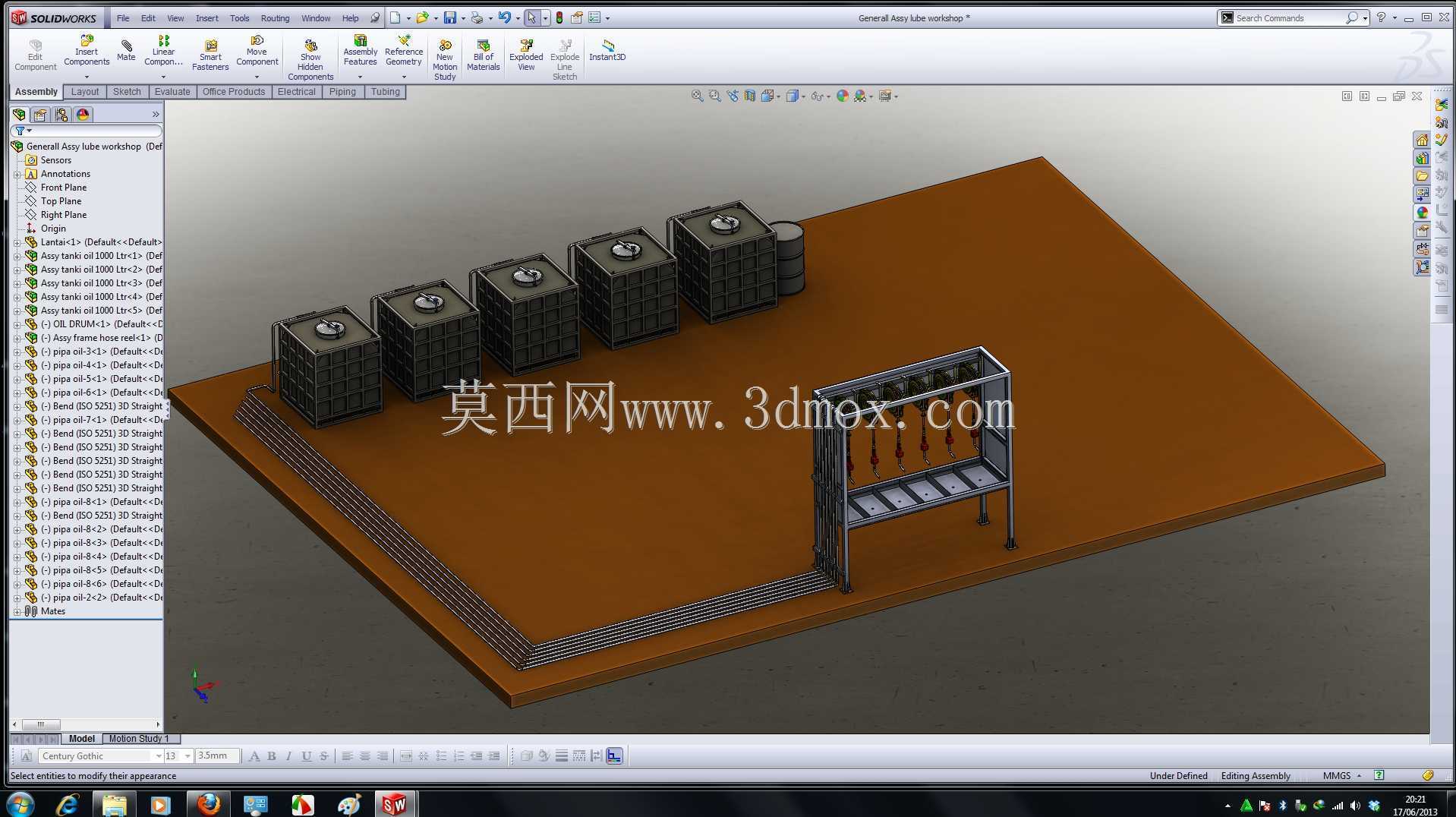

　　这套布置结构主要面向油料仓储、加注类作业场景，常见于油库发油区、厂区内部油料补给站、小型燃油加注站点的工位规划环节，核心作用是规整油料加注作业的软管走线，避免作业过程中软管拖拽摩擦地面造成破损、沾附油污，同时理顺作业区域的管线排布，减少现场作业的动线干扰。从结构组成来看，整个布置依托一块平整的钢制安装平台展开，平台一侧排布了多组方形储油容器，容器之间预留了均匀的检修间隙，每组容器顶部都设置了对应的接口位，用来对接输送管线的出油端；沿平台的两个相邻侧边，设置了嵌入式的软管走线槽，槽体深度刚好容纳平铺状态的输送软管，槽边做了圆弧过渡处理，避免软管收放过程中被尖锐边角割伤外覆层。在平台的边角位置，设置了立式的软管卷盘安装架，

　　架体采用方管焊接成型，底部通过膨胀螺栓与平台基础固定，架体上层设置了多组并排的卷盘挂载位，每个挂载位对应独立的软管导向辊，辊面包覆了橡胶层，减少软管收卷时的磨损。设计过程中首先考虑的是作业动线的合理性，发油作业时操作人员站在卷盘架外侧的操作区，抽取对应标号的软管时，软管沿走线槽平滑拉出，不会与周边的储油容器、其他管线发生剐蹭，收卷时卷盘自带的回卷结构可以将软管有序收回，沿走线槽排布整齐，不会在作业区堆积造成绊倒风险。安装边界方面，整个平台的离地高度控制在150mm，避免地面积水浸泡管线接口，卷盘架的整体高度不超过1800mm，符合成人站立操作的舒适高度，架体与最近的储油容器之间预留了800mm的通行间隙，满足日常巡检、

　　设备维护的空间需求；储油容器组的排布间距控制在600mm，既保证了容器之间的通风散热要求，也预留了阀门操作、渗漏检查的操作空间。功能特性上，这套布置结构将储油、输油、软管收纳三个功能模块做了分区整合，软管走线槽的设计把地面明线的安全隐患降到最低，卷盘架的多工位设计可以同时容纳不同标号油料的输送软管，避免不同介质的软管混放造成交叉污染；卷盘的安装位做了快拆结构设计，后期更换不同通径的卷盘时不需要重新焊接架体，只需要调整挂载位的固定螺栓即可适配。实际应用中，这类布置结构可以根据站点的发油位数量灵活调整储油容器的排布数量，走线槽的长度也可以随平台尺寸做模块化拼接，不需要重新定制整体结构；卷盘架的挂载位数量可以根据实际使用的软管数量增减，

　　架体侧面预留了阀门安装支架的固定孔，可以在架体旁集成安装发油控制阀门、流量计等附件，进一步压缩操作区的占用空间。设计时还考虑了渗漏收集的需求，整个钢制平台的边缘做了10mm高的挡水边，平台表面向边角的收集口做了千分之三的坡度，作业过程中滴落的油料会沿坡度汇入收集口，统一进入废油收集管路，避免油料直接流到地面造成环境污染或者安全隐患。软管卷盘的选型匹配上，每个挂载位的承重按照对应通径软管满管状态的重量设计，卷盘的回卷力矩设置为软管拉出力度不超过150N，操作人员单手握持加油枪即可轻松拉出软管，收回时不会因为力矩过大造成软管甩动碰伤周边设备。
