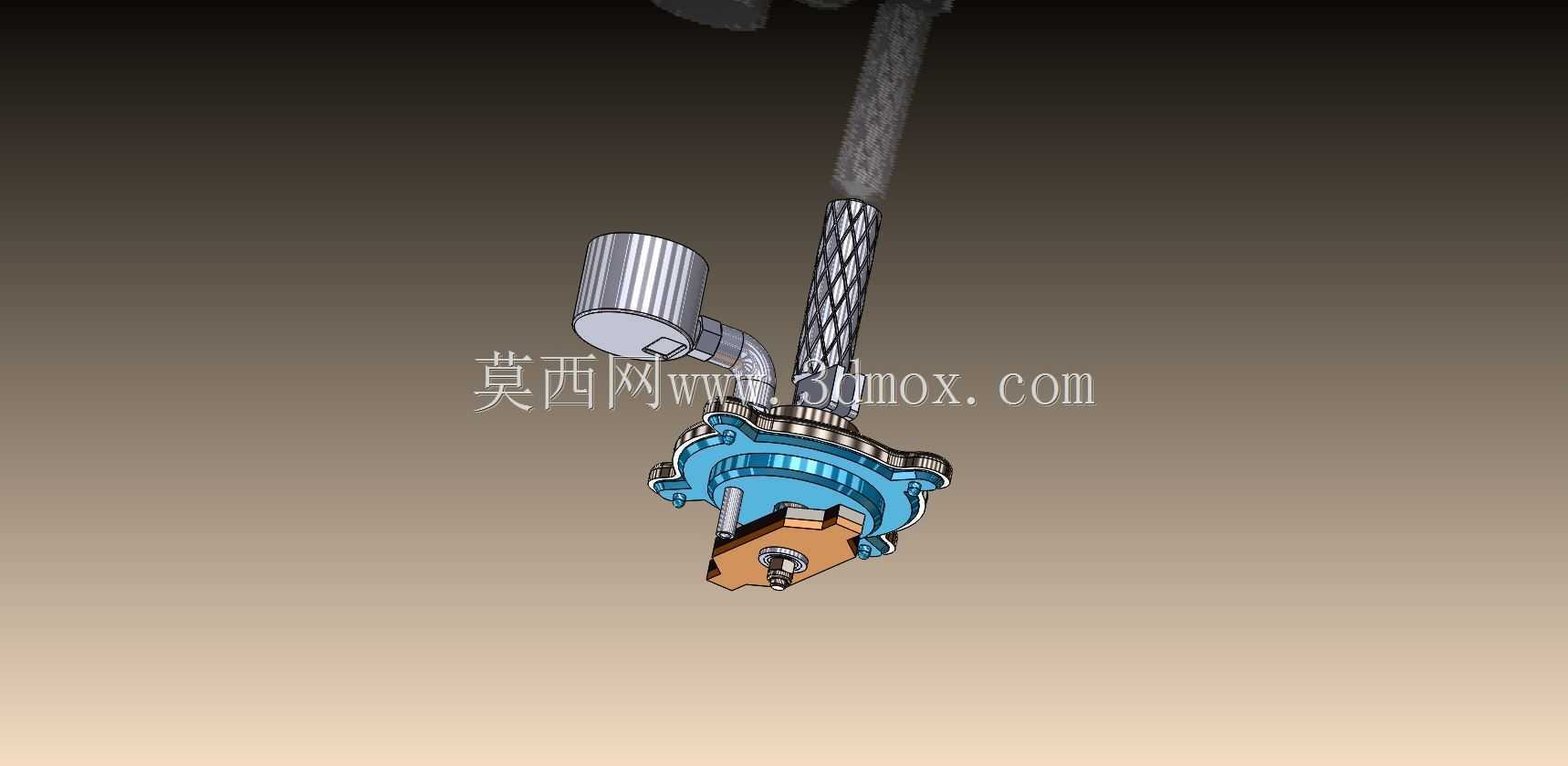

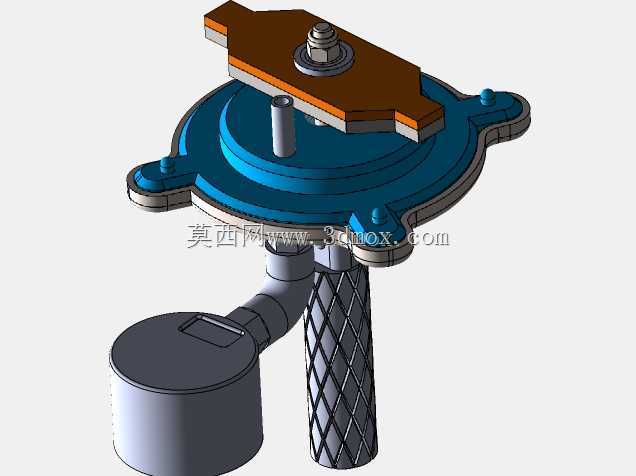

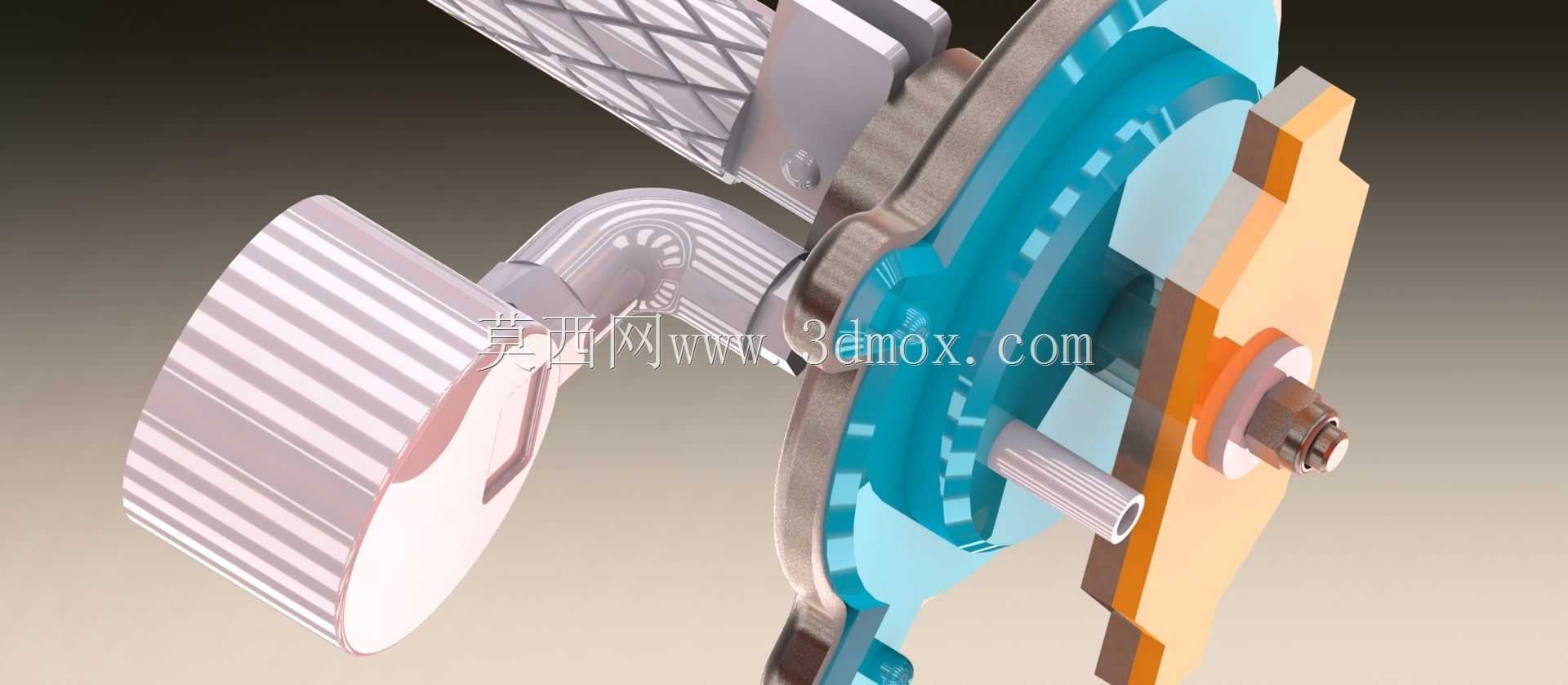

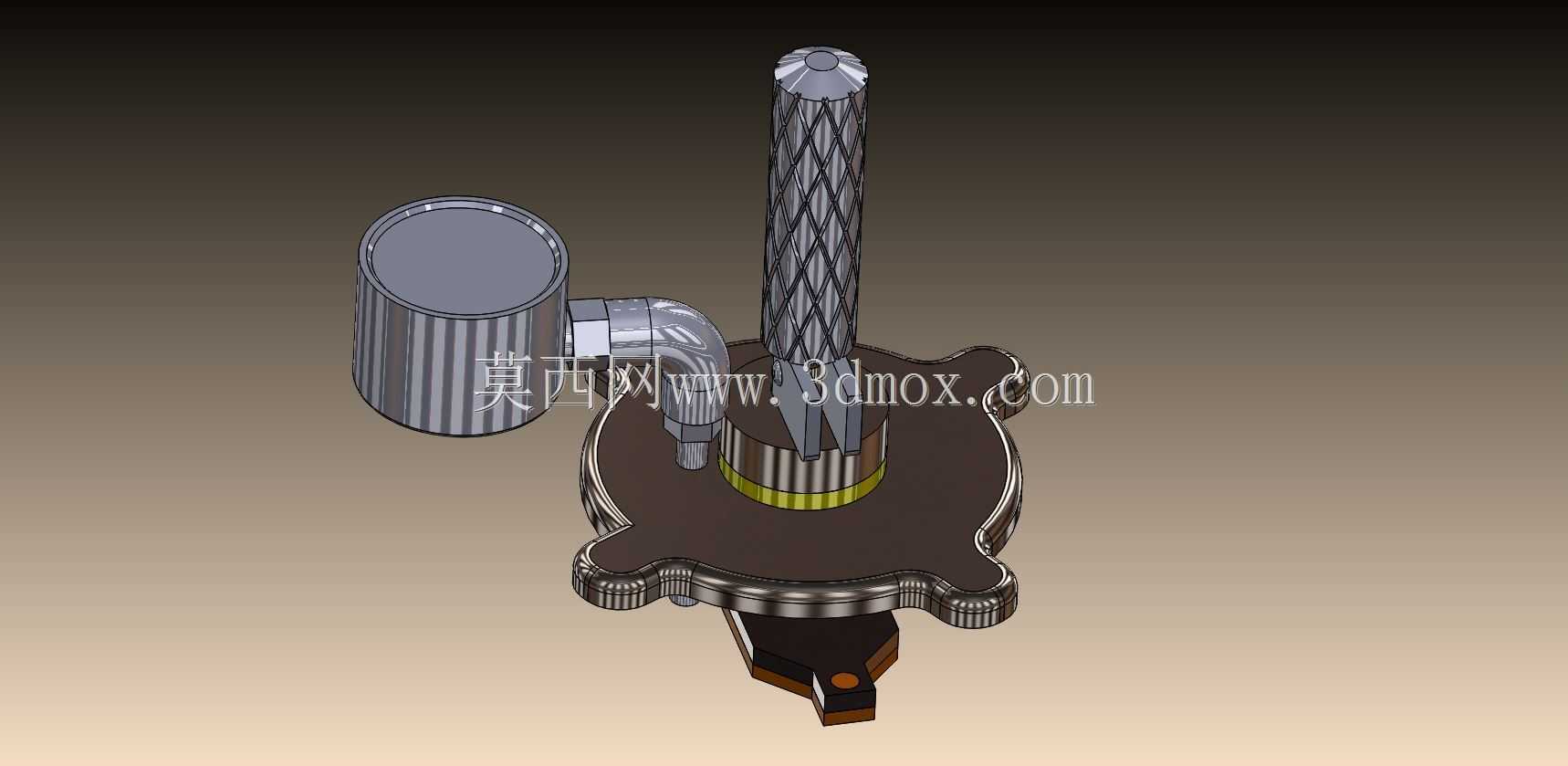

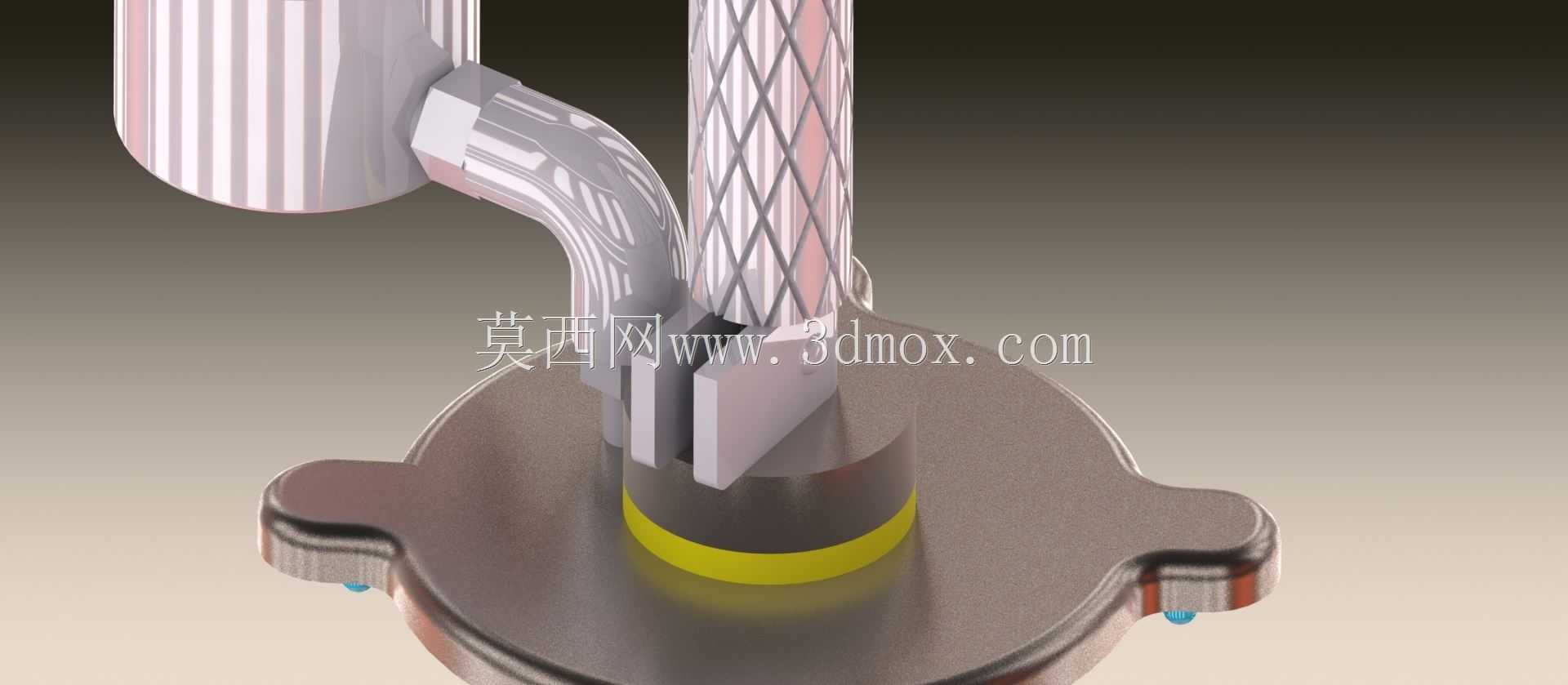

封闭井下储油罐体剖切结构三维设计

　　在井下作业的流体存储场景中，封闭储油罐体的结构可靠性直接关系到作业安全与介质存储稳定性，这类罐体需要适配井下狭窄的安装空间，同时满足密封承压、介质防泄漏、安装维护便捷的多重要求。本次呈现的剖切结构设计，将罐体内部的流道布局、密封衔接、接口匹配等核心结构做了完整呈现，方便结构设计人员直观理解各部件的装配逻辑与功能关联。从实际应用场景来看，这类封闭井下储罐主要用于井下作业环节的液压油、润滑油等介质的暂存与供给，需要适配井下复杂的工况，包括一定的环境压力波动、安装空间的尺寸限制、周边设备的布局干涉规避，因此在设计阶段就需要充分考虑安装边界的约束。从结构设计思路来看，罐体采用剖分装配的结构形式，主体储油腔做了圆滑过渡的腔室设计，

　　避免介质残留的死角，同时在罐体的端盖衔接位置，设置了多层密封配合结构，通过金属压合面与密封件的配合，实现腔室的封闭承压，防止井下作业过程中介质泄漏或者外界杂质进入罐内影响介质品质。罐体侧面设置的管路接口，采用了阶梯式的衔接结构，能够适配不同管径的输油管路连接，接口位置做了加厚处理，避免管路连接时的应力集中导致罐体开裂，同时接口的朝向经过优化，能够在井下安装时避开周边的支护结构与其他作业设备，减少管路弯折的需求，降低管路阻力。从外形尺寸与安装边界来看，罐体的主体轮廓做了扁平化的适配设计，整体径向尺寸控制在适配井下常规安装支架的范围内，轴向的连接端采用了同轴的螺栓固定结构，安装时可以通过支架的抱箍结构完成罐体固定，不需要额外焊接安装座，

　　减少现场安装的工作量。罐体的端盖部分设置了可视化的液位适配结构（剖切后可见内部的液位关联流道），能够配套液位检测元件实时监测罐内介质存量，避免井下作业过程中出现介质耗尽导致的设备停机。在内部流道的设计上，进油与出油的流道做了错位布局，进油口延伸至罐腔的上部区域，出油口设置在罐腔的下部低位，保证介质供给时能够充分利用罐内存储容积，同时避免进油时的流体冲击搅动罐底的沉积杂质，保证输出介质的清洁度。罐体的外部加强结构采用了筋条与局部加厚结合的形式，在罐体的承压薄弱位置设置了环形加强筋，既能够提升罐体的整体承压能力，又不会过多增加罐体的整体重量，方便井下的搬运与安装作业。从装配逻辑来看，各部件之间采用了定位止口的配合设计，

　　装配时可以通过止口快速定位各部件的同轴度，减少装配调整的时间，同时密封件的安装槽做了圆角过渡处理，避免密封件安装时被尖锐边角切损失效，提升密封结构的使用寿命。在实际选型适配时，设计人员可以根据井下具体的介质存储量需求，调整罐体腔室的轴向长度，不需要改动端盖、接口、密封结构的核心尺寸，能够快速衍生出不同容积规格的产品，缩短同系列产品的设计开发周期。这类剖切结构的三维设计，能够帮助设计人员在方案阶段就排查出结构干涉、密封不足、流道布局不合理等潜在问题，减少后续物理样机试制的修改次数，提升设计效率，同时也能为现场安装维护人员提供直观的结构参考，方便快速理解设备的内部构造，提升维护作业的效率。
