大流量排气消声装置结构设计

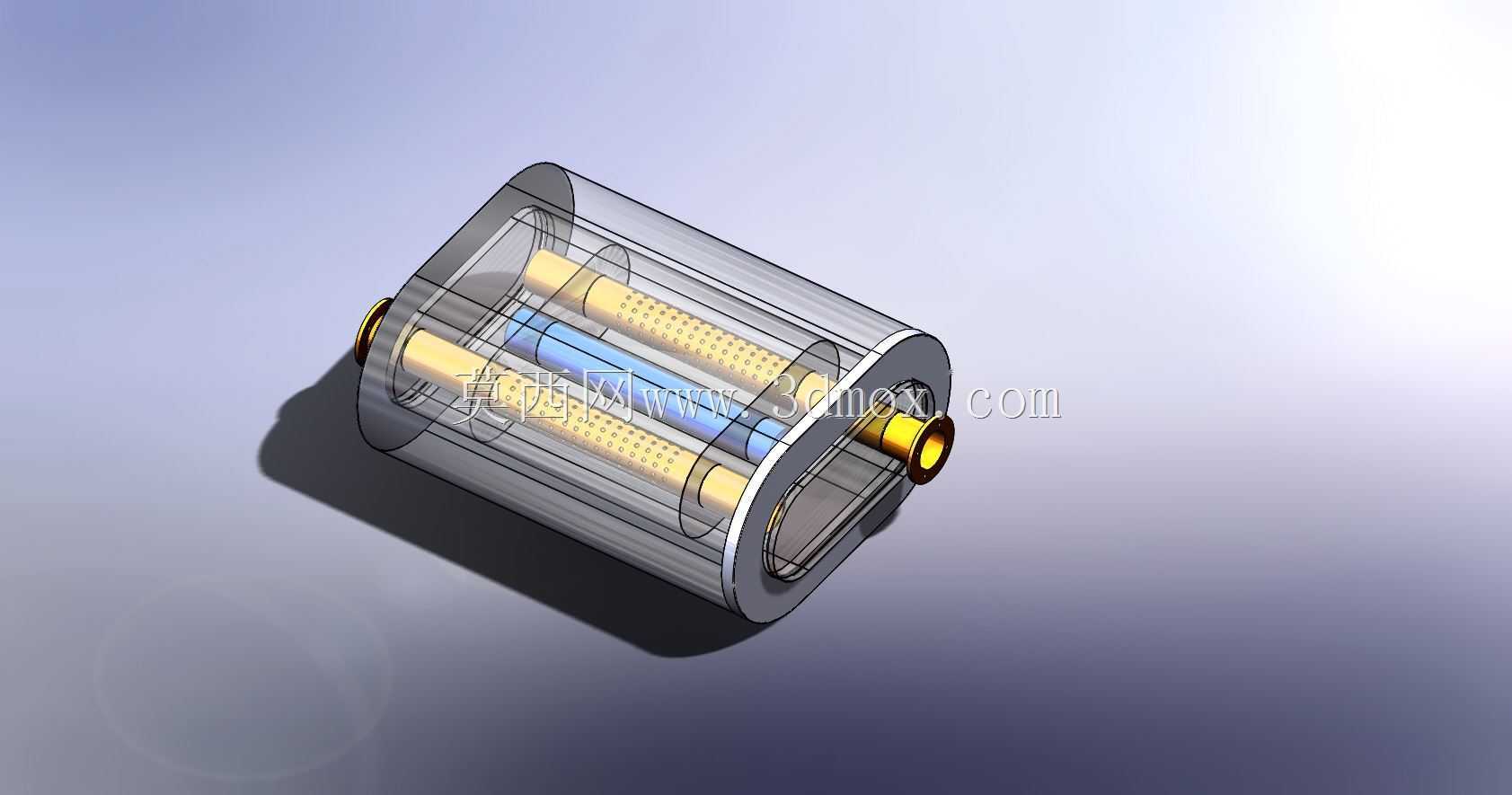

　　在工业流体管路、动力设备排气端的工程设计中，排气噪声的控制一直是现场工况整改、设备合规性设计的核心环节，这类抗性与阻性复合结构的排气消声装置，主要适配大流量脉动排气的工况场景，覆盖车间压缩空气管网排空、中小型内燃机排气支路、气动设备集中排气端等实际使用场景，核心作用是在不显著增加排气背压的前提下，削减排气过程中产生的中高频气动噪声，避免噪声超标影响作业区域声环境，同时兼顾排气通路的顺畅性，不会因消声结构的增设造成动力端出力损失超阈值。从结构设计逻辑来看，该装置采用同轴套筒式分层布局，最外层为密封承压外壳，两端设计同轴管路接口，可直接对接标准通径的排气法兰或快插接头，安装边界上需保证进出口管路同轴度偏差不超过1.5mm，

　　外壳与周边结构件预留不小于20mm的散热间隙，避免高温排气传导的热量影响周边电气或橡塑元件。内部结构分为三层功能区，靠近进气端的第一层为穿孔管导流区，管壁均匀分布等径通孔，可将进入腔体的脉动气流打散，避免高速气流直接冲击腔体内部结构产生二次结构噪声，同时初步均衡腔体内的气流压力分布；中间层为多孔吸声填充区，填充的多孔介质可将透过穿孔管的声能转化为热能耗散，主要针对1000Hz以上的中高频排气噪声进行衰减；靠近出气端的第三层为膨胀共振腔，利用腔体截面突变带来的声阻抗变化，对200-800Hz的中低频脉动噪声进行针对性抵消，通过三层结构的配合实现宽频带的噪声控制效果。设计过程中需要重点平衡两个核心参数，一是消声量与排气背压的平衡，

　　穿孔管的开孔率、通孔直径、腔体的膨胀比直接决定了消声频段和消声量，若开孔率过低、膨胀比过大，虽然消声效果会提升，但会大幅增加排气阻力，导致上游设备背压升高，影响动力设备的运行效率，因此在建模阶段需要对不同开孔率下的流场分布做仿真验证，保证额定排气流量下的压力损失控制在允许范围内；二是结构强度与声学性能的平衡，外层壳体需要承受排气过程中的脉动压力冲击，壁厚选择需要结合排气压力等级计算，避免长期受脉动载荷出现焊缝疲劳开裂，同时壳体与内部穿孔管之间的支撑结构需要做隔振处理，避免气流激励下内部结构与外壳产生共振，传递结构噪声。在实际安装适配层面，该装置的进出口采用同轴等径设计，可直接串联在排气主管路中，无需额外做变径转接，

　　安装时需注意气流方向标识，避免反向安装导致消声效果失效、内部填充结构被气流冲蚀损坏；日常运维中可定期拆卸两端端盖检查内部多孔填充材料的状态，若出现填充材料粉化、穿孔堵塞的情况可及时更换，无需整体替换整个装置，降低全生命周期的使用成本。从建模细节来看，该模型完整还原了内部的分层结构、穿孔分布、两端接口的连接特征，可直接用于管路系统的装配干涉检查、消声结构的参数化改型，设计人员可基于该基础模型调整腔体长度、穿孔参数、填充层厚度，快速适配不同排气流量、不同噪声频谱特征的工况需求，无需从零开始搭建结构框架，大幅缩短消声元件的设计迭代周期。
