盘类工件专用冲孔加工设备结构设计

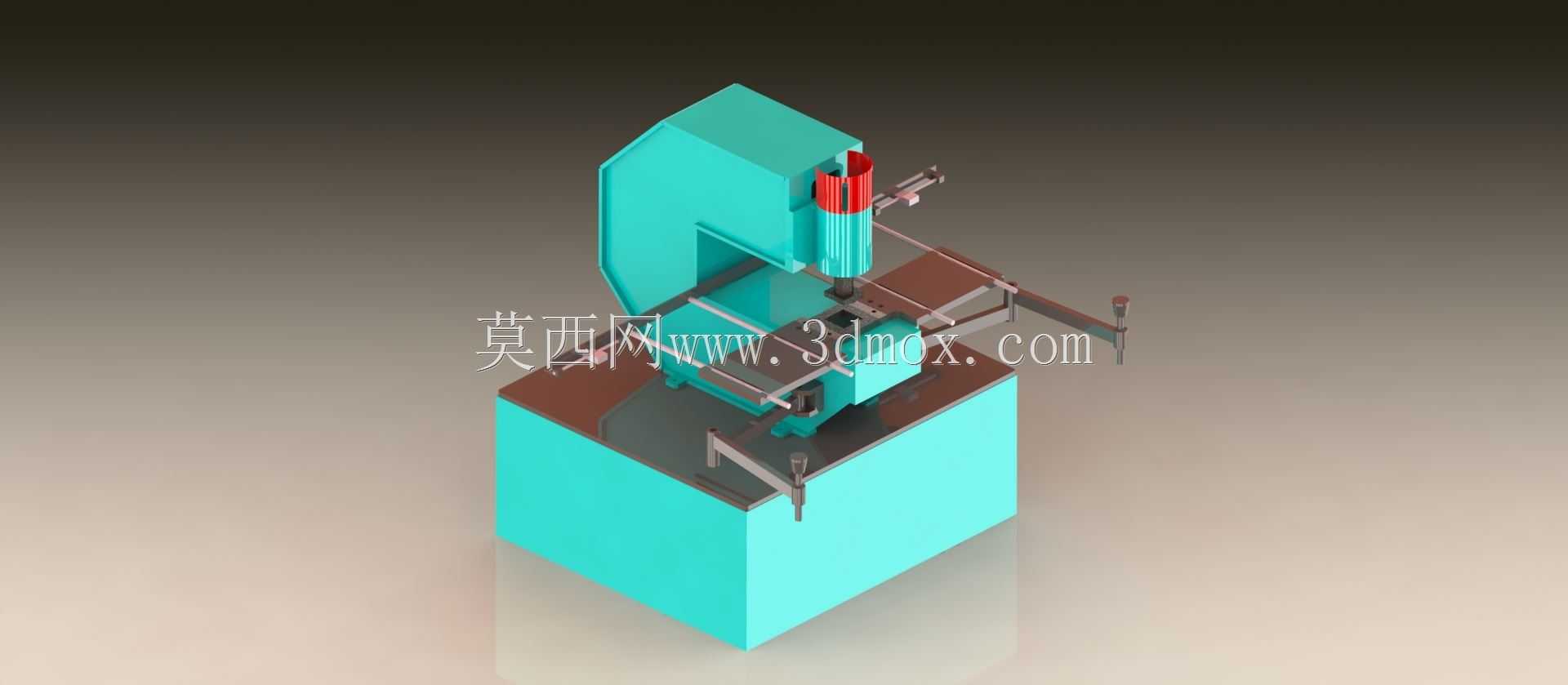

　　在五金加工、厨具生产、小型钣金件制造的车间场景里，盘类工件的孔位加工一直是容易出现效率瓶颈的工序——传统台钻加工需要人工划线、逐孔对位，装夹找正耗时久，孔位一致性差，遇到批量订单时很难兼顾加工精度与产出效率，这款针对盘类工件设计的冲孔设备，正是为解决这类加工痛点开发的专用加工装备。从实际加工场景来看，该设备主要适配圆形盘状坯料的多孔加工需求，不管是炊具行业的锅盘冲孔、五金配件的法兰盘预冲孔，还是小型钣金端盖的安装孔加工，都能通过配套的定位工装完成快速装夹，替代传统的钻削加工，依靠冲压成型的方式完成孔位加工，加工过程无切屑产生，孔壁光滑无毛刺，后续不需要额外的去毛刺工序，能有效缩短单工件的加工周期。设备的整体结构采用立式冲压布局，

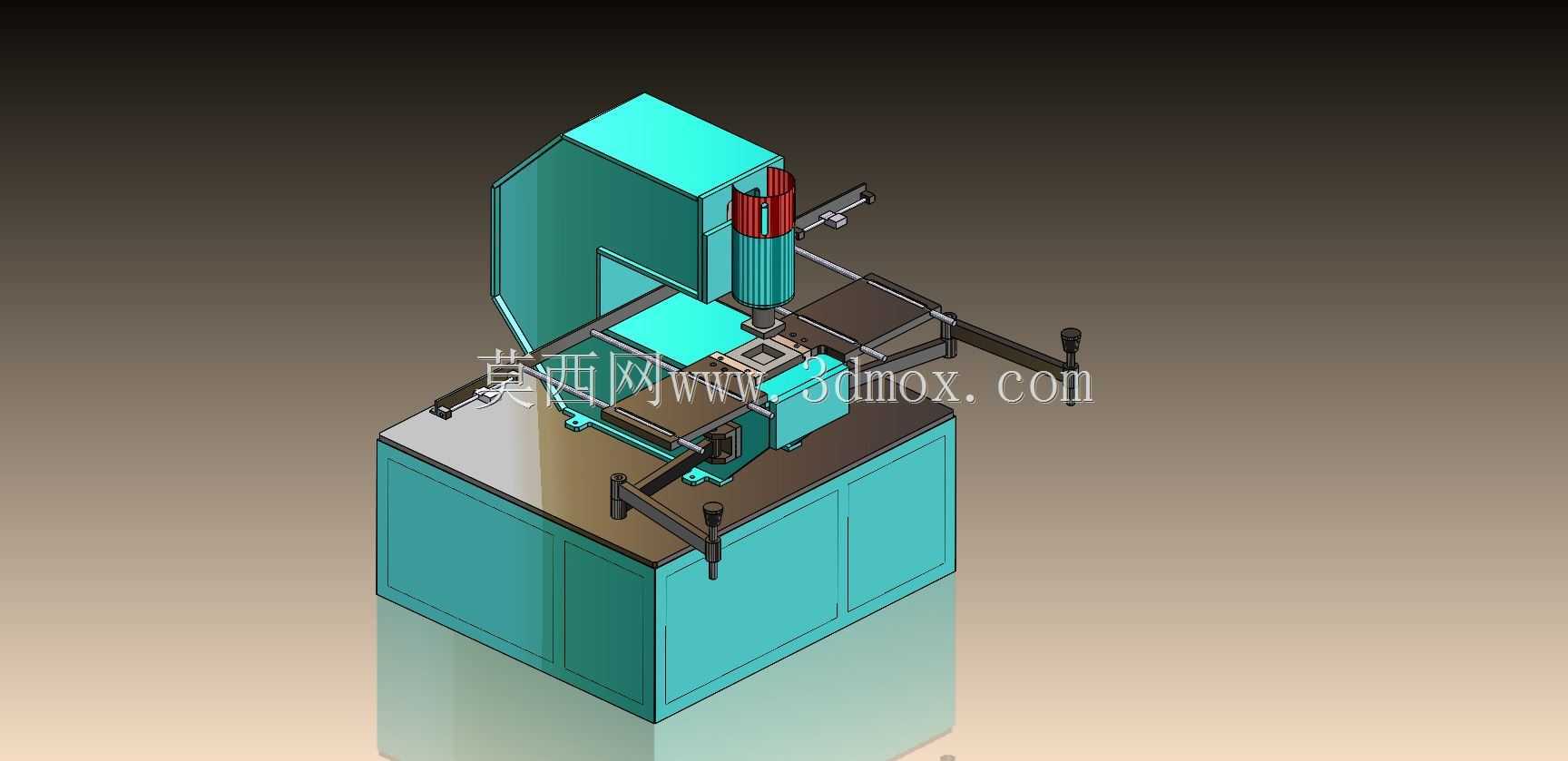

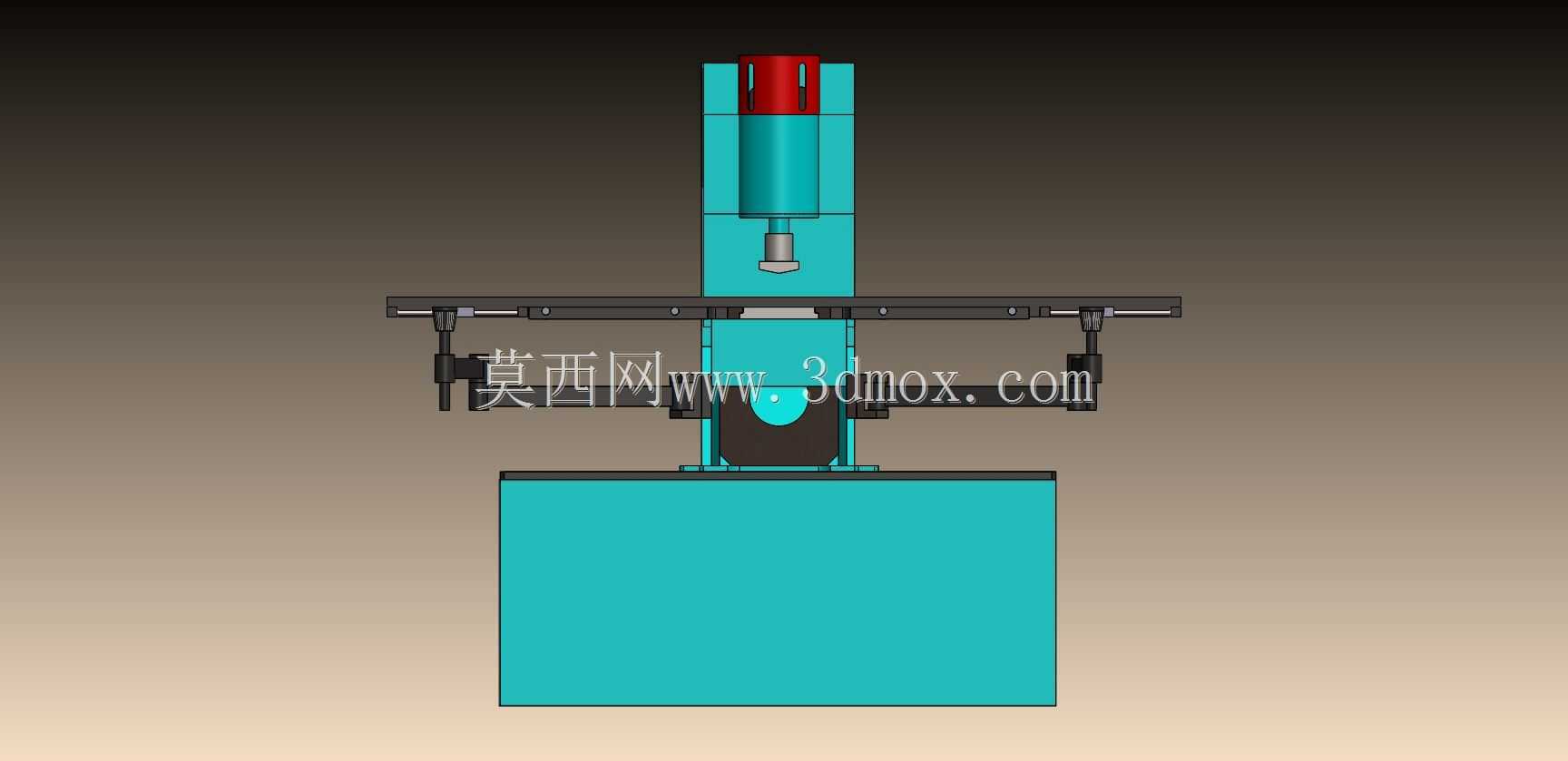

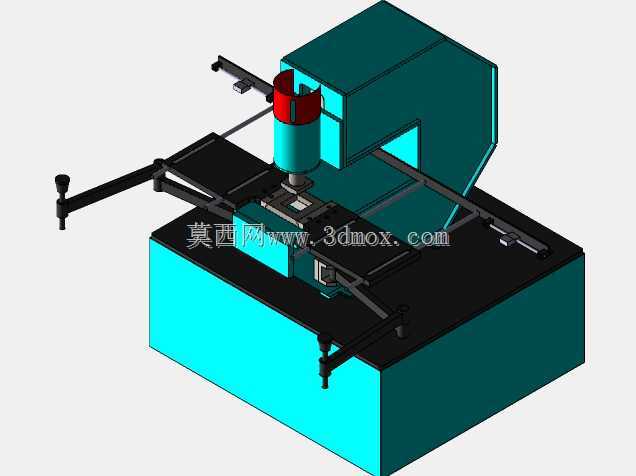

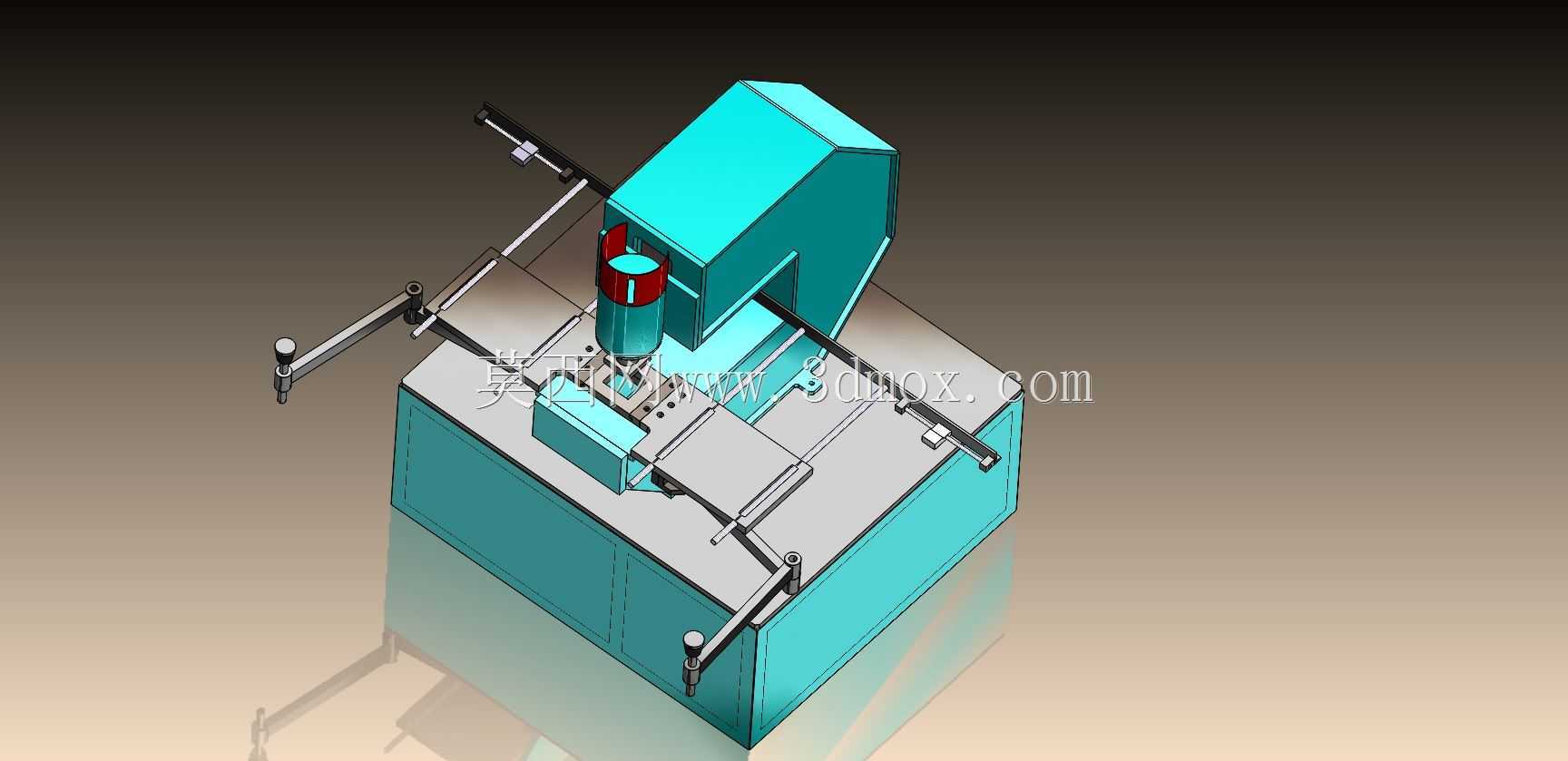

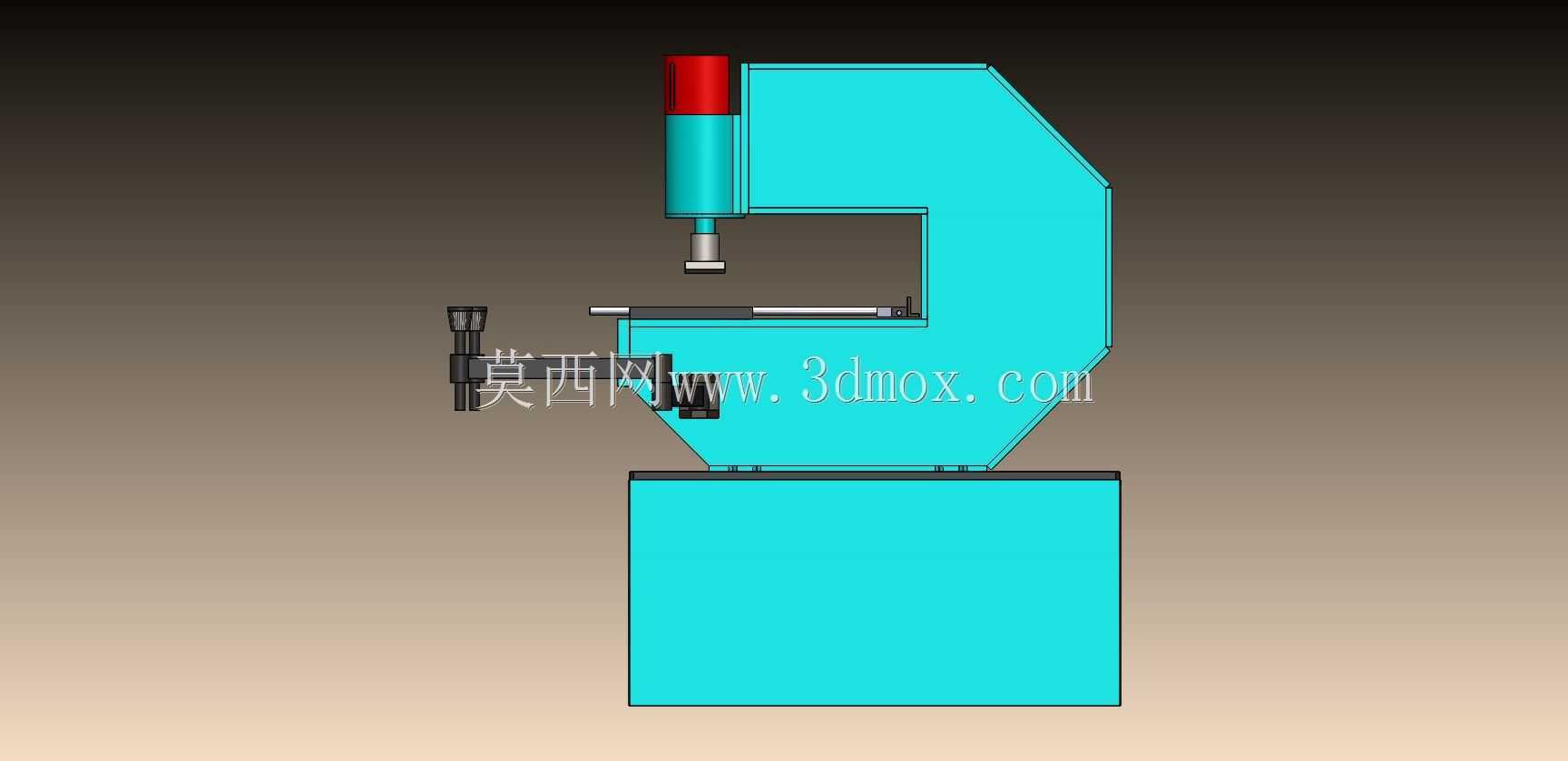

　　核心冲压单元设置在设备上部的箱型机架内，冲压执行端搭配可快换的冲孔模具，能够根据加工孔的孔径、孔型更换对应的冲头与下模，适配圆孔、方孔、异形孔等不同的孔型加工需求；下部的箱体结构一方面作为设备的承力基座，内置冲压动力单元、传动组件与电气控制元件，另一方面箱体表面作为工件装夹的操作平台，预留了工装安装的T型槽位，方便根据不同直径的盘类工件调整定位夹具的位置。工件送料定位采用双侧可调的导轨式定位机构，两根横向布置的定位导杆横跨在操作平台上方，导杆上配备可滑动的定位挡块与工件承托臂，能够根据盘件的直径大小调整挡块的位置，保证工件中心与冲压工位的同轴度，避免冲孔位置出现偏移；导杆的高度也可根据盘件的边缘高度进行微调，适配不同翻边高度的盘类工件装夹，装夹过程不需要复杂的螺栓紧固，依靠挡块的定位面与承托臂的支撑就能完成工件的快速定位，操作人员上下料的动作路径短，重复定位精度能够控制在0.1mm以内，满足常规五金件的孔位公差要求。从设计思路上看，这款设备没有采用复杂的数控送料结构，而是针对中小批量盘类工件的加工场景做了实用性优化，整体结构紧凑，不需要占用过大的车间安装空间，设备底部的基座采用钢板焊接成型后做时效处理，避免长期冲压受力出现基座变形，冲压工位的下方设置落料孔，冲压产生的废料会直接通过落料孔掉入基座内部的废料收集槽，不需要人工频繁清理工作台面的废料，降低操作人员的劳动强度。设备的操作控件集中布置在机架的侧方，

　　操作人员站在设备正面就可以完成所有操作动作，冲压动作采用双手启动的安全控制逻辑，避免操作人员误触引发安全事故，设备上部的冲压单元外侧设置半封闭的防护壳体，既能阻挡冲压过程中可能出现的工件飞溅，也能减少冲压噪音向外传递，改善车间的作业环境。从安装边界来看，设备整体的占地面积不足两平方米，对车间的地面承重要求不高，不需要做特殊的设备基础，普通的硬化车间地面就可以完成安装就位，设备的进料侧预留了足够的操作空间，操作人员的站位与工件放置区之间没有结构干涉，适配不同身高的操作人员进行作业；设备的动力接口采用常规的工业三相电接口，不需要额外配置特殊的气源或液压站（若采用液压冲压结构则仅需配套设备内置的液压单元），车间现场的接线调试难度低，

　　能够快速投入生产使用。和通用型压力机相比，这款专用冲孔设备的定位更有针对性，去掉了通用设备冗余的功能结构，针对盘类工件的定位做了专门的导向与支撑设计，加工盘类工件时的装夹效率比通用压力机高60%以上，孔位的一致性也更有保障，尤其适合加工品类相对固定、批量中等的盘类零件生产场景，不需要投入高额的数控冲孔设备成本，就能满足日常的冲孔加工需求。在结构细节上，设备的导向部件采用自润滑衬套配合导柱结构，长期往复冲压过程中能够保持稳定的运动精度，冲头的安装位置设置了微调机构，当冲头出现磨损更换后，可以快速调整冲头与下模的同轴度，减少模具调试的时间；承托臂的端部设置了柔性防护垫，避免工件装夹过程中出现表面划伤，对于表面质量要求高的不锈钢盘类工件，也能保证加工后工件表面无磕碰、无划痕。
