四工位同步装夹铣床专用工装夹具

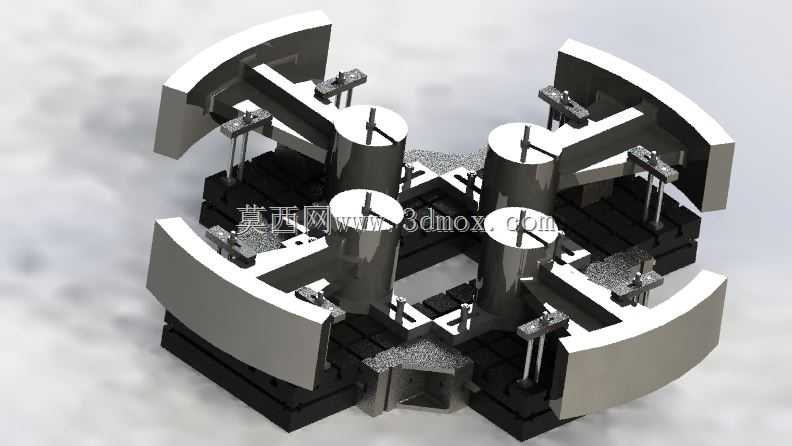

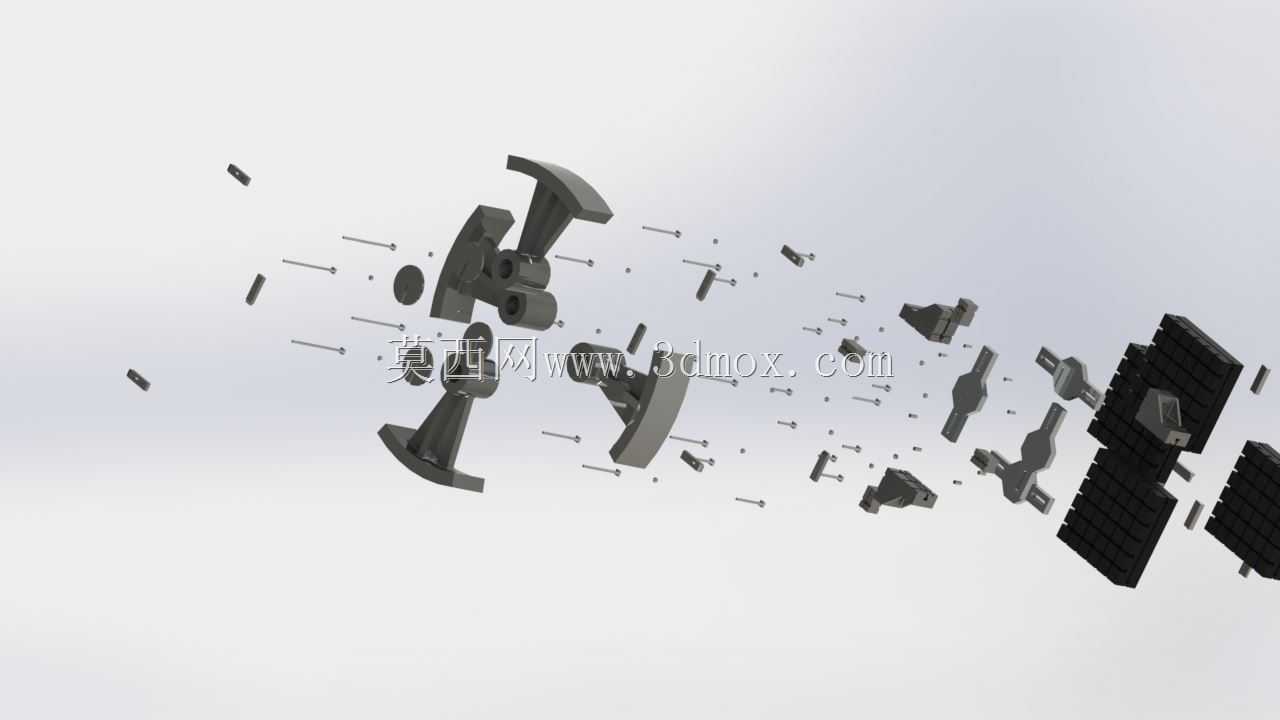

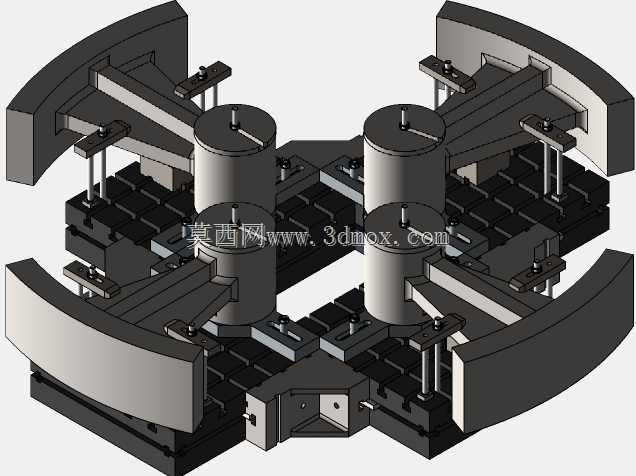

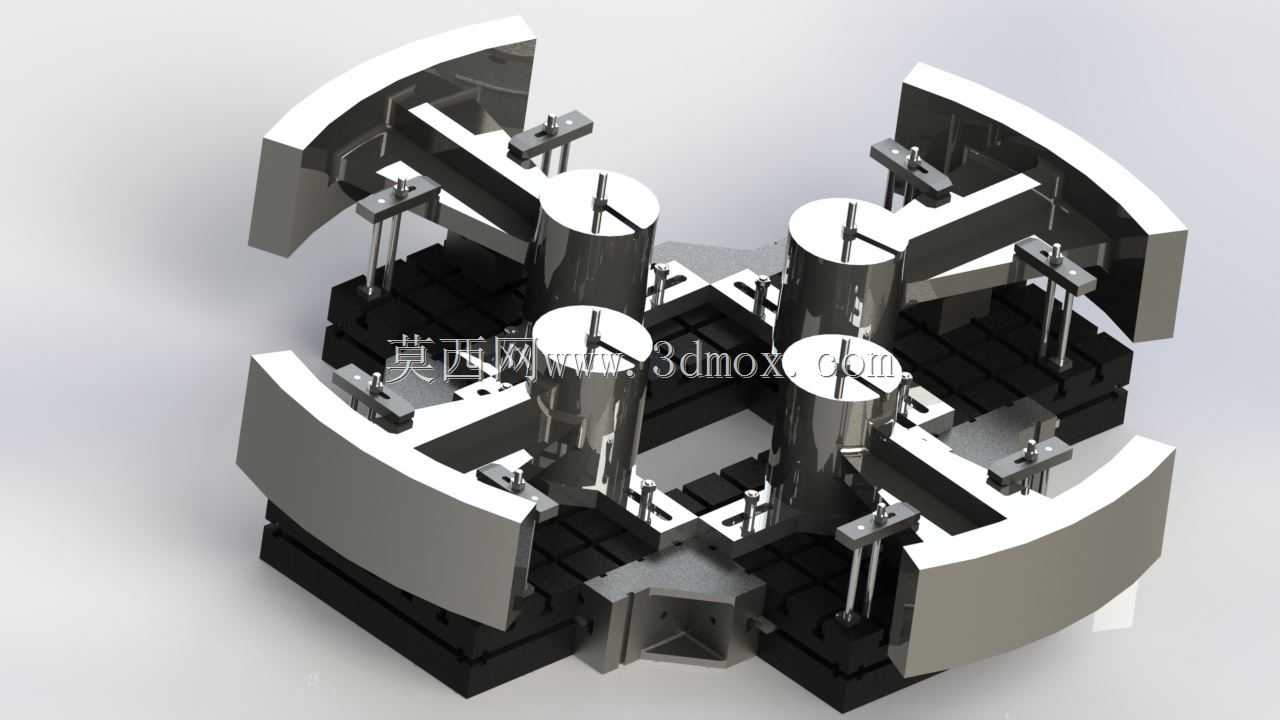

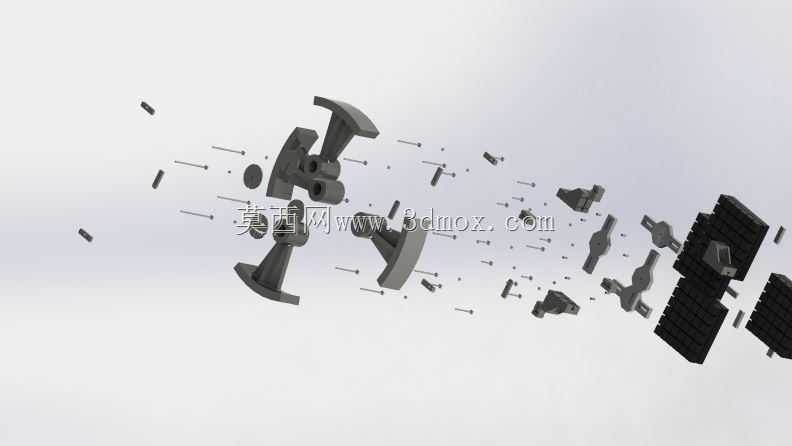

这款铣床专用夹具主要应用于立式铣床、数控铣削加工中心的批量零件生产场景，针对轴类、盘套类零件的侧面铣削、槽口加工、平面精铣工序设计，可在单次装夹流程中完成四个工件的同步定位与夹紧，大幅减少单件装夹的辅助工时，适配中小规格金属零件的批量铣削加工需求，在五金零件加工、汽车零部件配套生产、通用机械配件加工车间的铣削工序中具备较高的实用价值。夹具整体采用对称式四工位布局，核心功能是实现工件的快速定位与稳定夹紧，避免铣削过程中工件出现位移、振动导致的加工尺寸超差、表面振纹等问题。每个独立工位都配置了独立的定位基准与夹紧单元，定位柱与工件内孔或定位基准面精准贴合，保证每个工位的装夹定位精度一致，夹紧单元采用螺旋压紧结构，操作时只需拧紧压紧螺栓即可完成工件固定，夹紧力均匀分布在工件受力面上，不会造成薄壁工件的装夹变形。设计过程中优先考虑了装夹操作的便捷性与加工过程的排屑需求，整体框架采用圆弧外缘结构，既避开了铣床工作台的T型槽安装干涉区域，也让加工产生的铁屑能够顺着框架斜面自然滑落，不会在夹具定位区域堆积影响装夹精度。夹具底部设置了统一的安装基准面，可直接通过压板固定在标准铣床工作台上，安装边界适配多数中小型铣床的工作台尺寸，不需要额外制作过渡连接基板即可完成安装。四个工位呈中心对称分布，工位间距经过精准核算，既保证铣刀加工单个工件时不会与相邻工位的夹紧结构发生碰撞，也尽可能压缩了夹具整体占用的工作台空间，让工作台可利用面积得到充分发挥。夹紧组件的高度经过匹配设计，压紧点位于工件加工面的下方区域，加工过程中铣刀走刀路径不会与夹紧螺栓、压块发生干涉，可实现工件侧面、上端面的一次性走刀加工，不需要中途调整夹紧位置。夹具的主体支撑结构采用高低错落的框架式设计，在保证整体结构刚性的前提下尽可能减轻自身重量，方便操作人员进行夹具的吊装、换位与日常维护，各个定位组件、夹紧组件都采用可拆换结构，当加工不同规格的工件时，只需更换对应尺寸的定位套与压块即可快速适配，不需要重新制作整套夹具，能够有效降低生产现场的工装投入成本。
