重型卧式车床1K675.500F3结构设计

　　在重型机械制造、冶金轧辊生产、大型船舶轴系加工、能源装备核心部件制造场景中，大吨位长轴类、辊类零件的切削加工一直是产能瓶颈环节，这类零件往往自重极大，装夹后整体重量可达数十吨甚至上百吨，普通卧式车床的床身刚性、导轨承载能力、主轴切削扭矩都无法满足加工需求，1K675.500F3型重型车床正是针对这类极端加工工况开发的专用切削设备。

　　从设备实际加工用途来看，该设备主要承担大重量回转体零件的外圆车削、端面切削、锥面加工、切槽、螺纹切削等工序，可适配硬质合金刀具与高速钢刀具完成粗加工到半精加工的全流程切削，针对轧辊、大型电机主轴、水轮机转子轴、船舶尾轴这类长径比大、自重高的零件，设备配套的中心架、跟刀架结构可在加工过程中为工件提供多点支撑，避免长轴因自重产生绕度变形，保障加工尺寸精度与圆柱度要求。

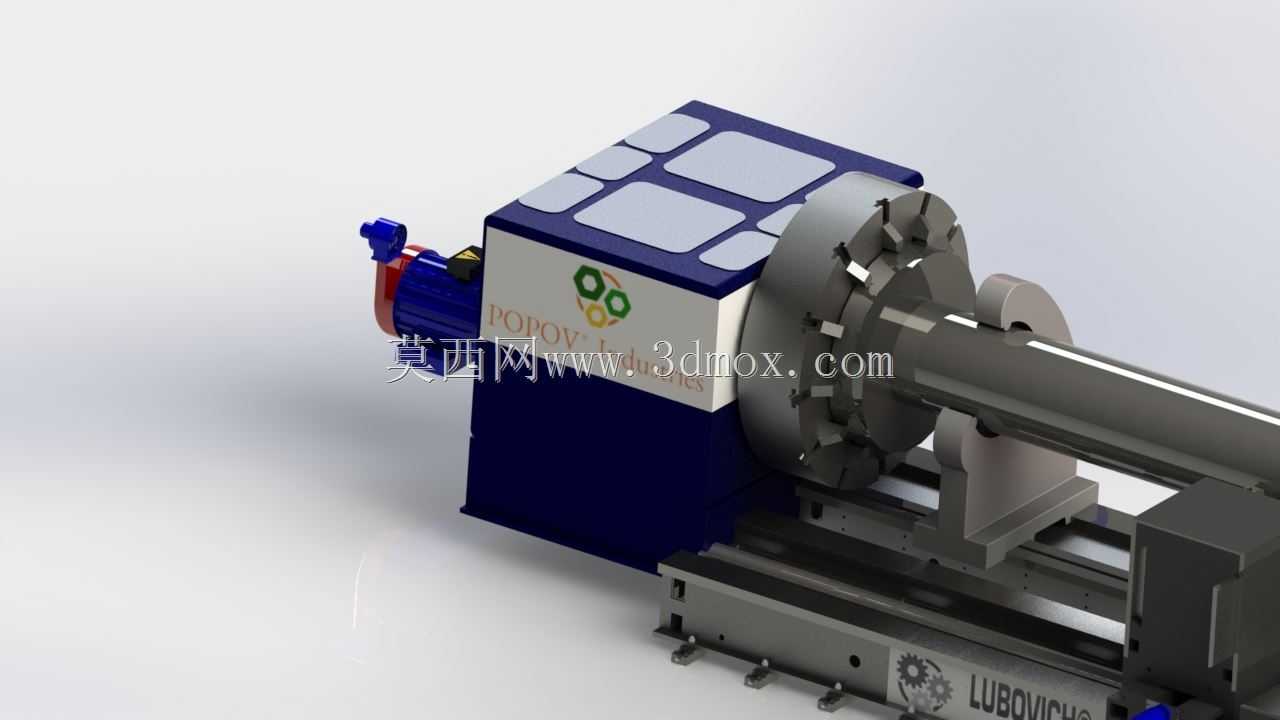

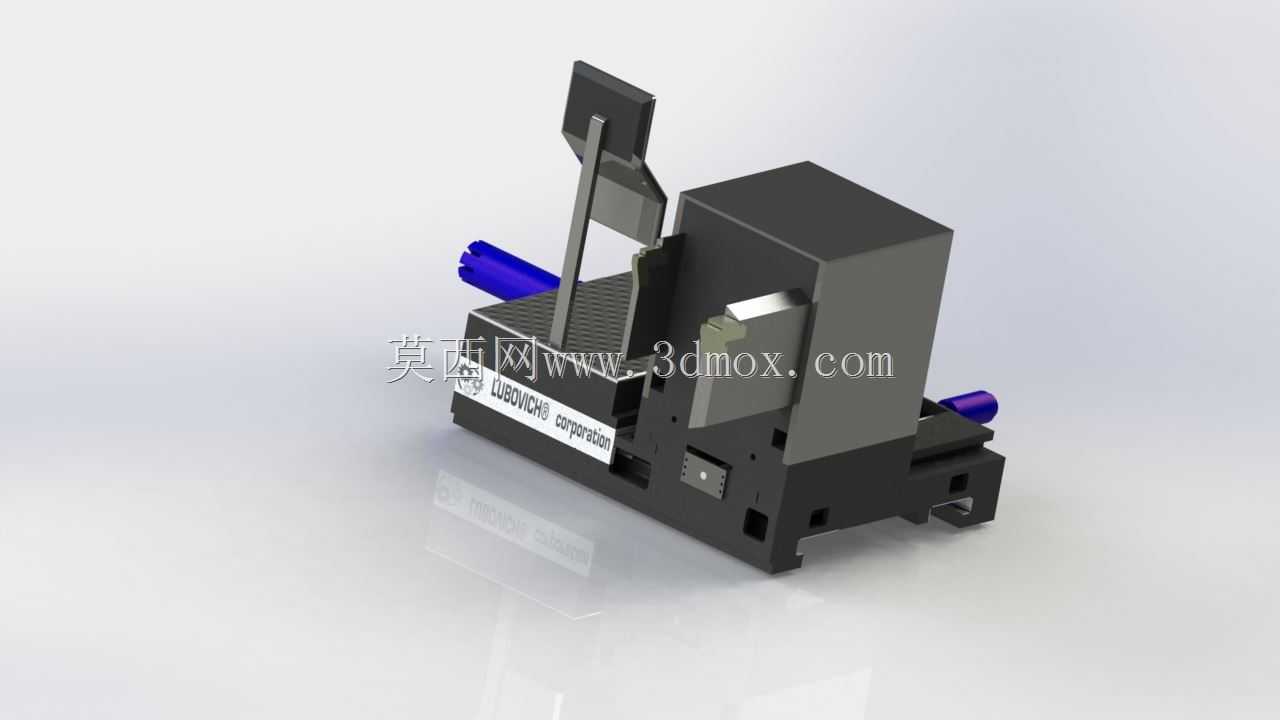

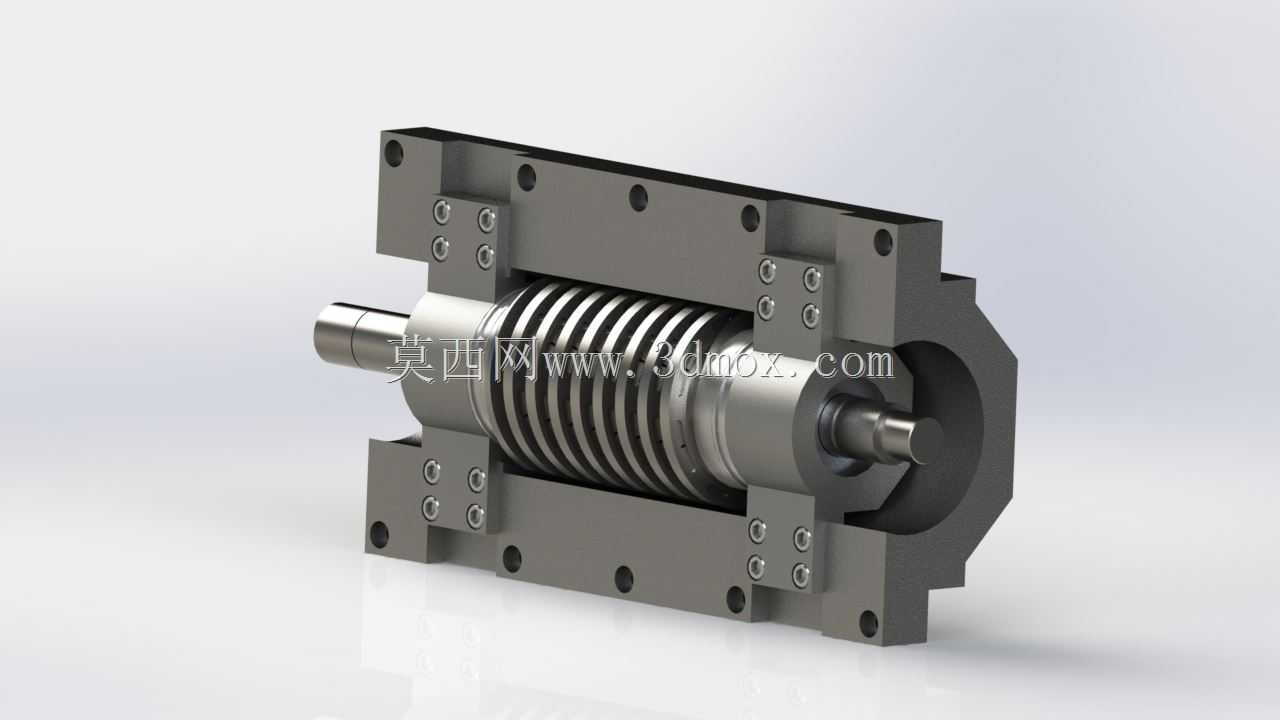

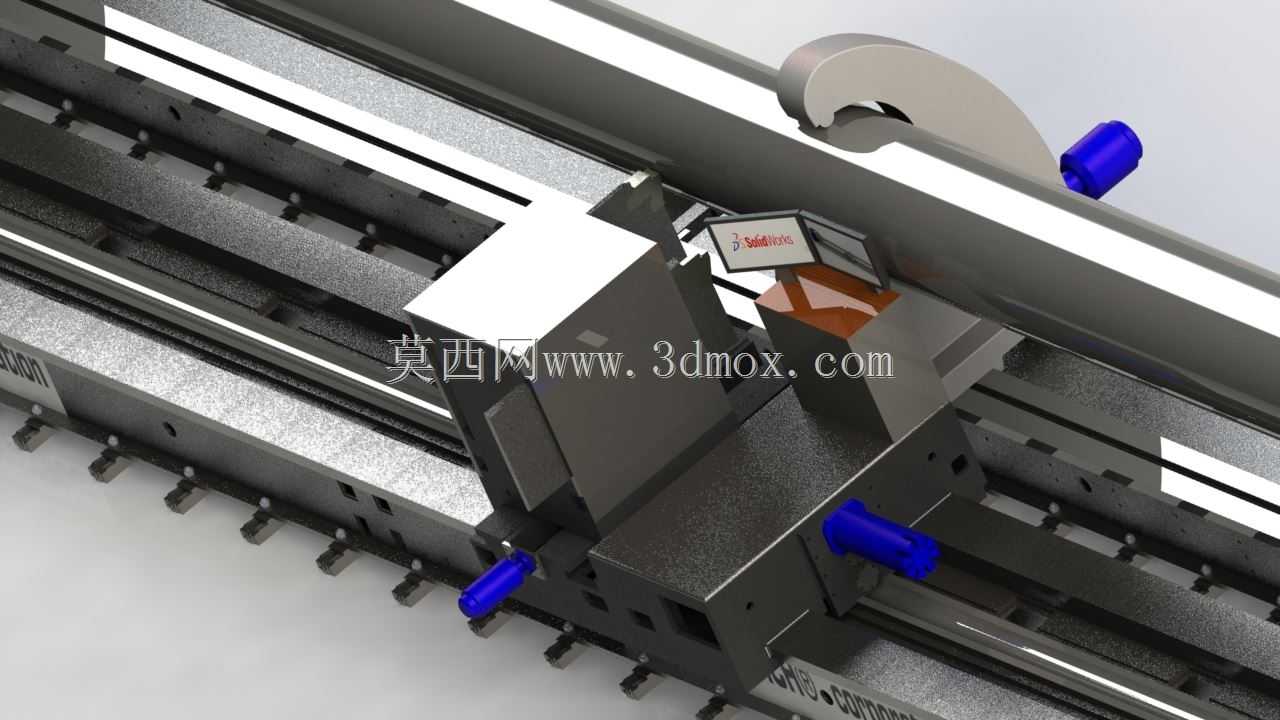

　　设备的核心功能特性围绕高刚性、大承载、强切削能力设计，床身采用整体式箱型铸铁结构，内部布置多道纵横交错的加强筋，从结构根源上降低重切削过程中的床身振动，避免切削振纹影响工件表面质量；导轨采用KNH型液压导轨结构，高压液压油在导轨面与溜板之间形成均匀的静压油膜，一方面将溜板与床身导轨的金属接触摩擦转化为液体摩擦，大幅降低导轨磨损，延长设备精度保持周期，另一方面静压油膜的均载效应可将溜板及刀架的重量、切削过程的径向载荷均匀分散到整个导轨接触面上，避免局部应力集中导致的导轨研伤，可支撑最大工件重量达100吨的加工需求，最大切削力可达200kN，能够应对高强度合金钢、铸钢件等难加工材料的大切深粗加工工序。主轴箱采用多级齿轮传动结构，传动链经过优化设计，低速档可输出大扭矩满足重切削需求，高速档可满足精加工的表面线速度要求，主轴轴承采用高精度重载滚子轴承组合配置，可同时承受径向切削力与轴向进给力，保障主轴在重载荷下的回转精度。溜板箱采用集中传动结构，将纵向进给、横向进给、快速移动、过载保护功能集成一体，进给量可根据加工工序需求无级调整，刀架采用多工位结构，可同时安装多把不同用途的刀具，减少加工过程中的换刀辅助时间。

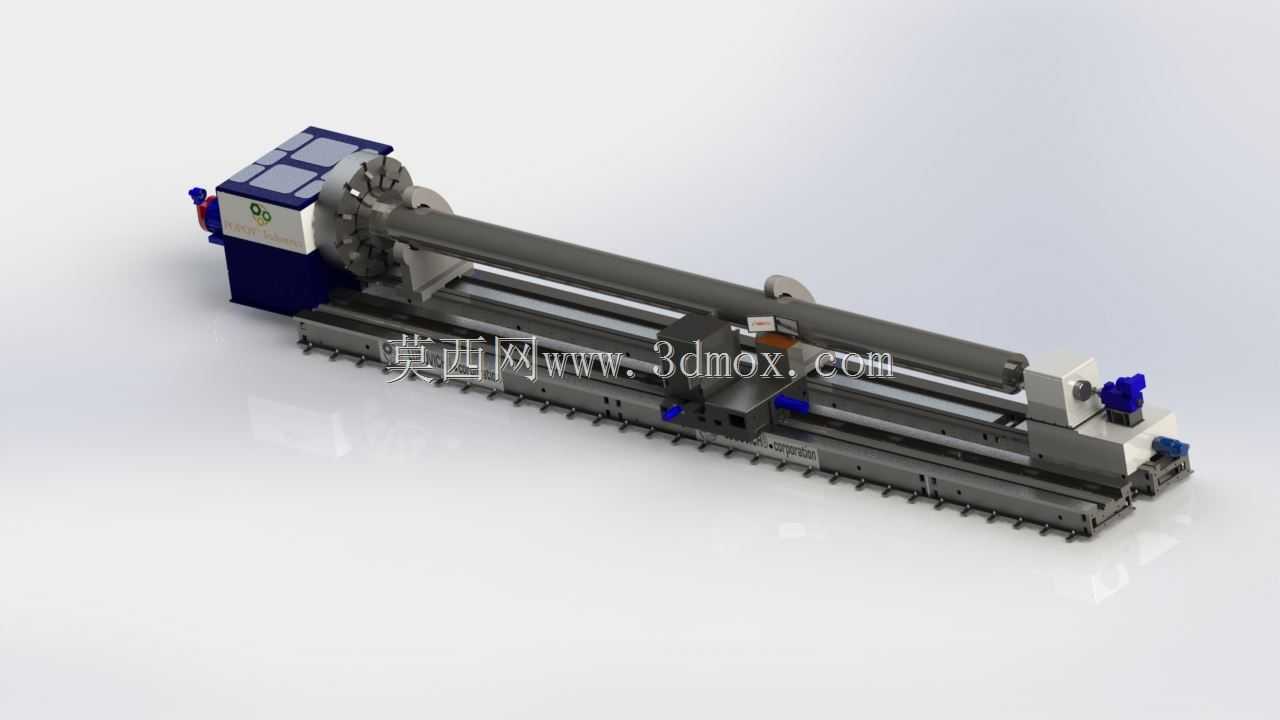

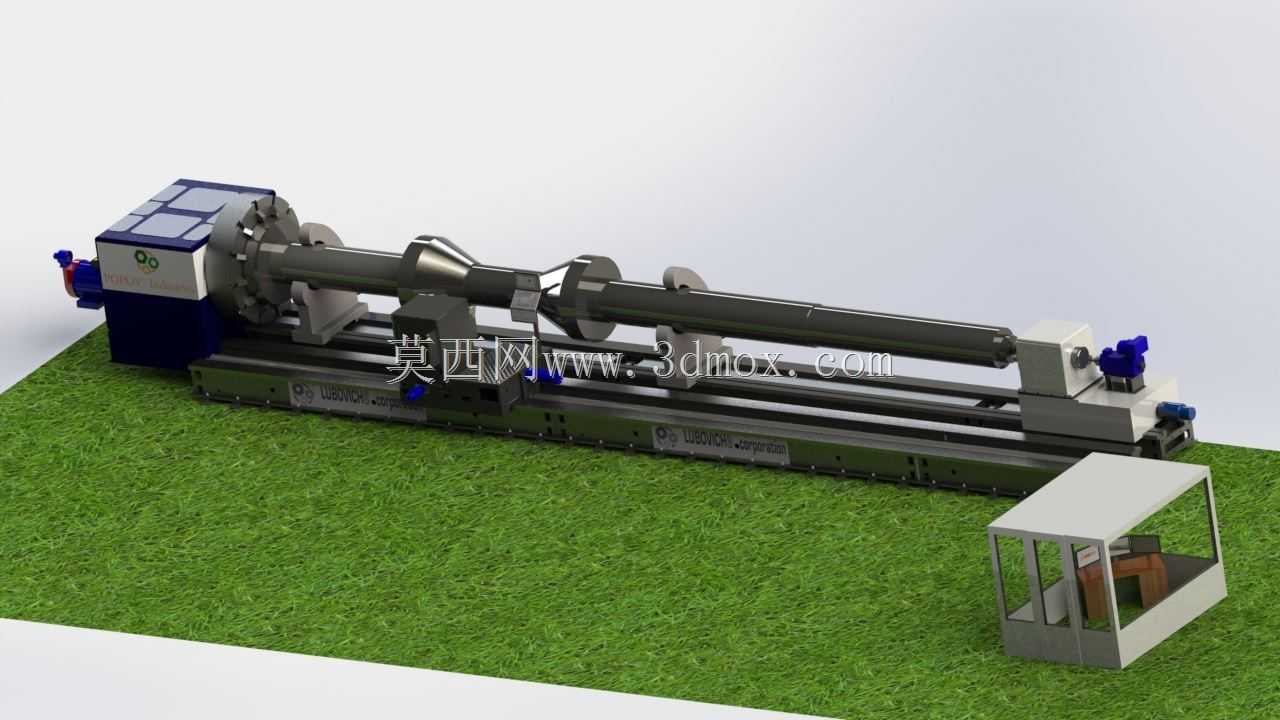

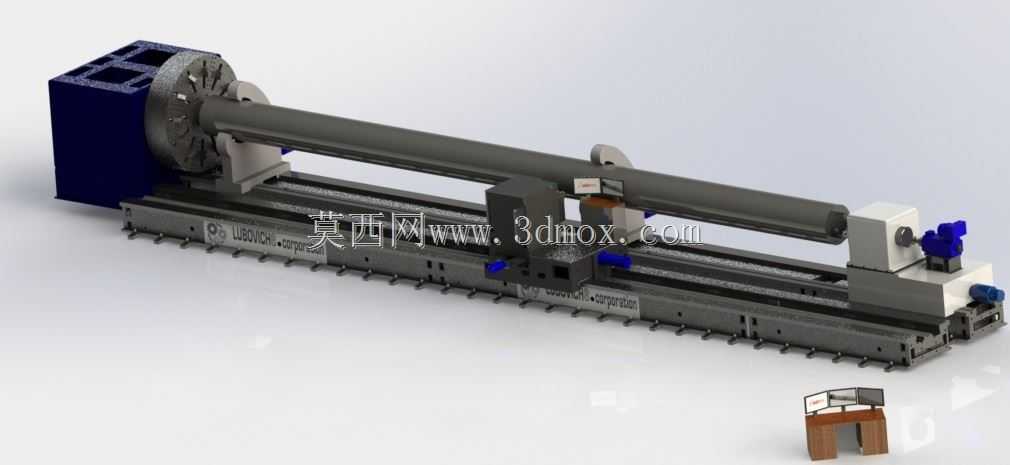

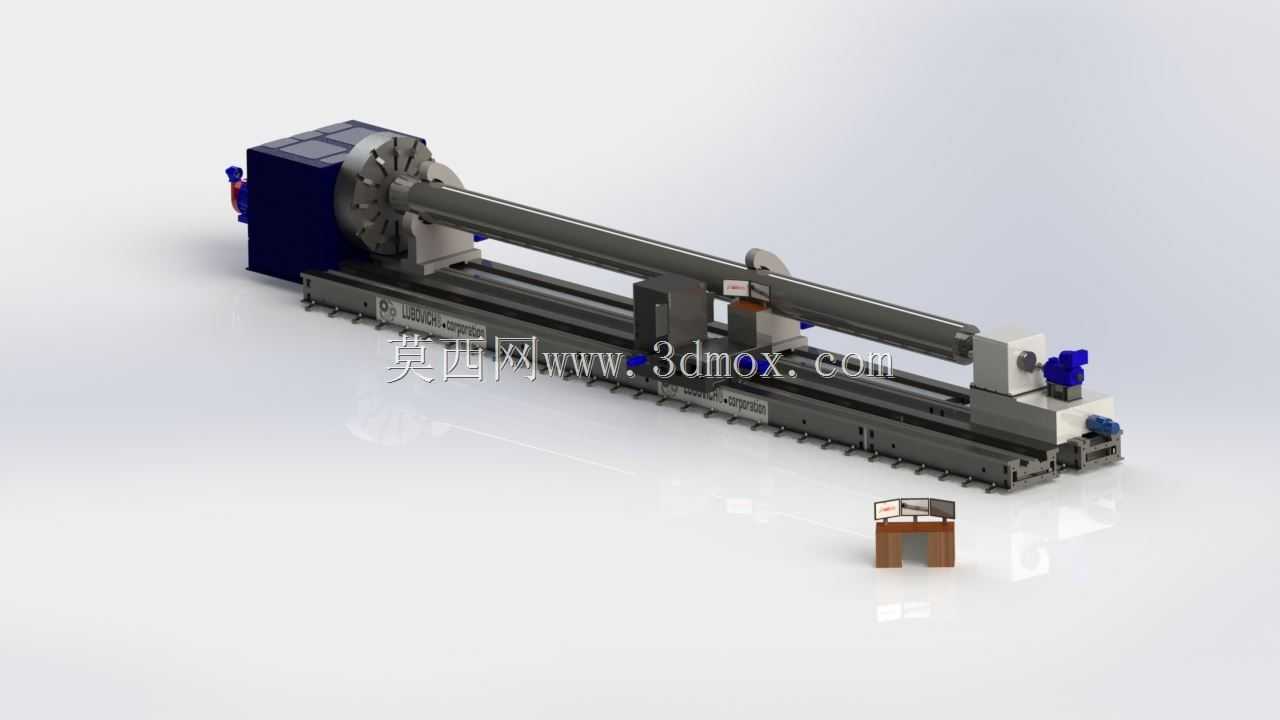

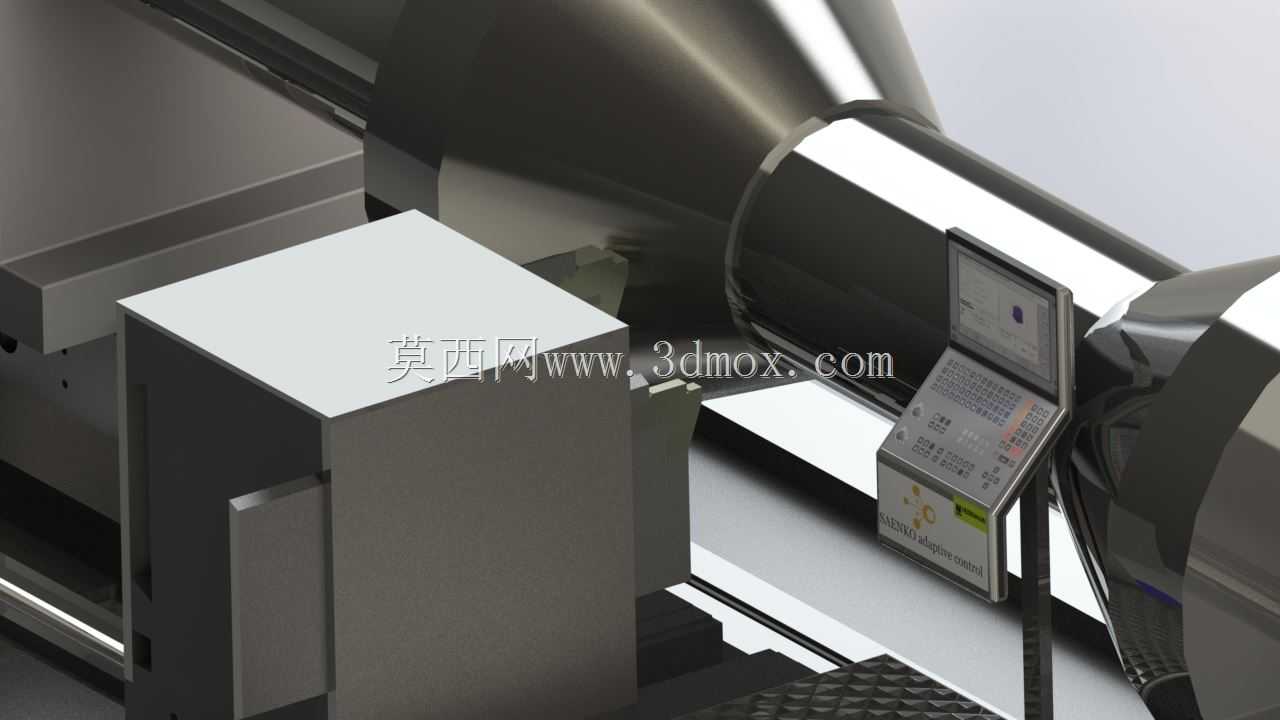

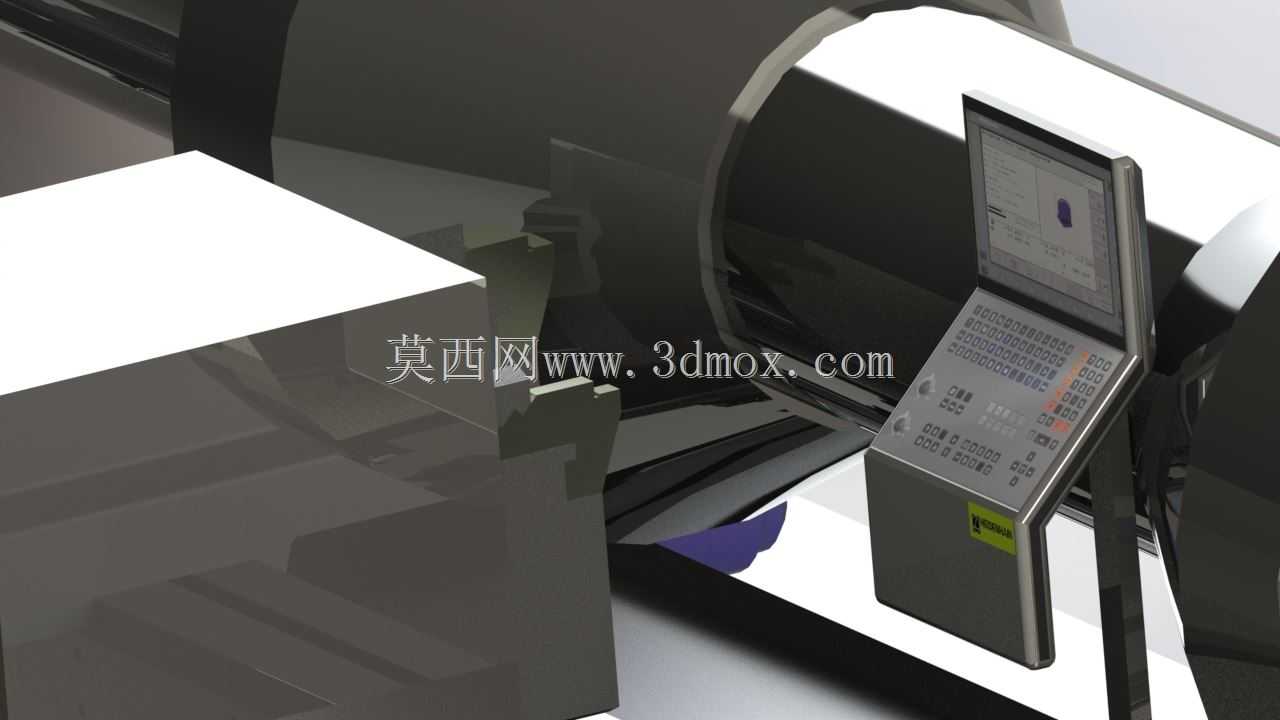

　　从三维结构设计思路来看，该设备的建模过程优先保障各部件的装配干涉校验，首先搭建床身的基准模型，确定导轨的安装平面度基准、主轴箱与尾座的同轴度基准，在此基础上依次完成主轴箱、进给箱、溜板箱、刀架、尾座、中心架、液压系统管路布局的建模；建模过程中重点关注运动部件的行程边界，溜板的纵向行程需覆盖工件的最大加工长度，横向刀架的行程需满足最大加工直径的切削需求，尾座的套筒伸缩行程需适配不同长度工件的顶紧需求，液压导轨的油腔布局、封油边尺寸严格按照静压导轨设计规范设置，保障油膜刚度均匀。

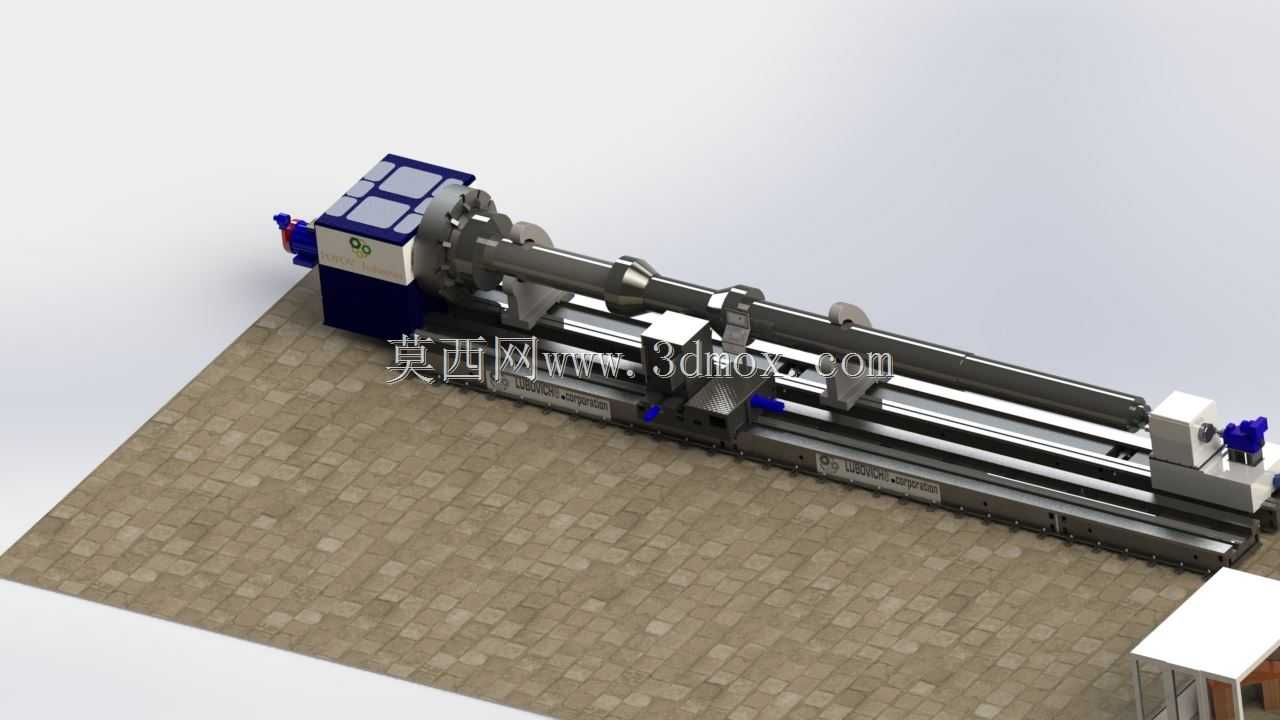

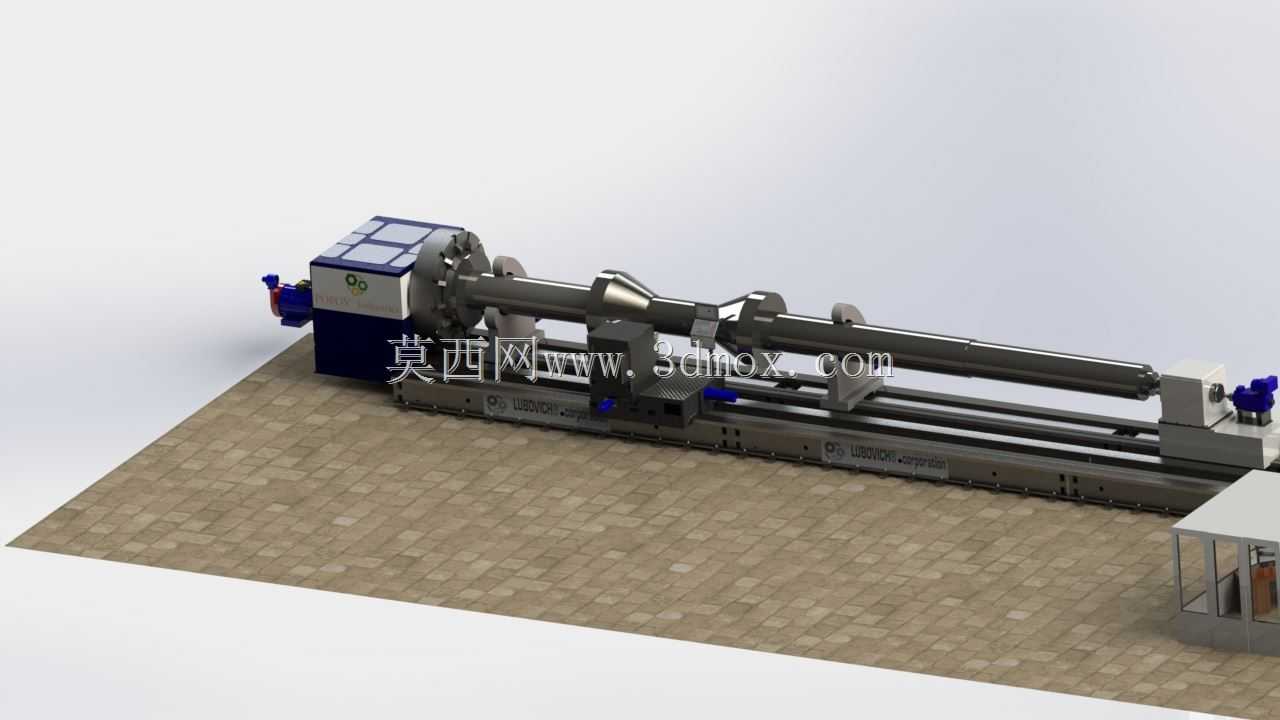

　　在安装边界与外形尺寸方面，该设备属于大型固定式加工设备，安装前需预制符合承重要求的混凝土地基，地基需预留地脚螺栓安装孔、液压管路布线槽、切削液回流沟槽，设备安装时需通过垫铁调整床身水平度，将导轨的直线度、主轴轴线与导轨的平行度调整至精度允许范围内；设备整体沿床身长度方向布置，操作侧预留足够的工件吊装、操作人员走动、刀具更换的空间，设备后侧预留液压站、电气柜的安装位置，整体布局需匹配重型加工车间的起重设备作业范围，方便大重量工件的上下料吊装作业。尾座采用可沿床身导轨移动的锁紧结构，可根据工件长度调整固定位置，顶紧力可根据工件重量调整，避免顶紧力不足导致工件加工过程中松动，或是顶紧力过大导致工件弯曲变形。
