重型车床液压导轨a型支撑支架结构

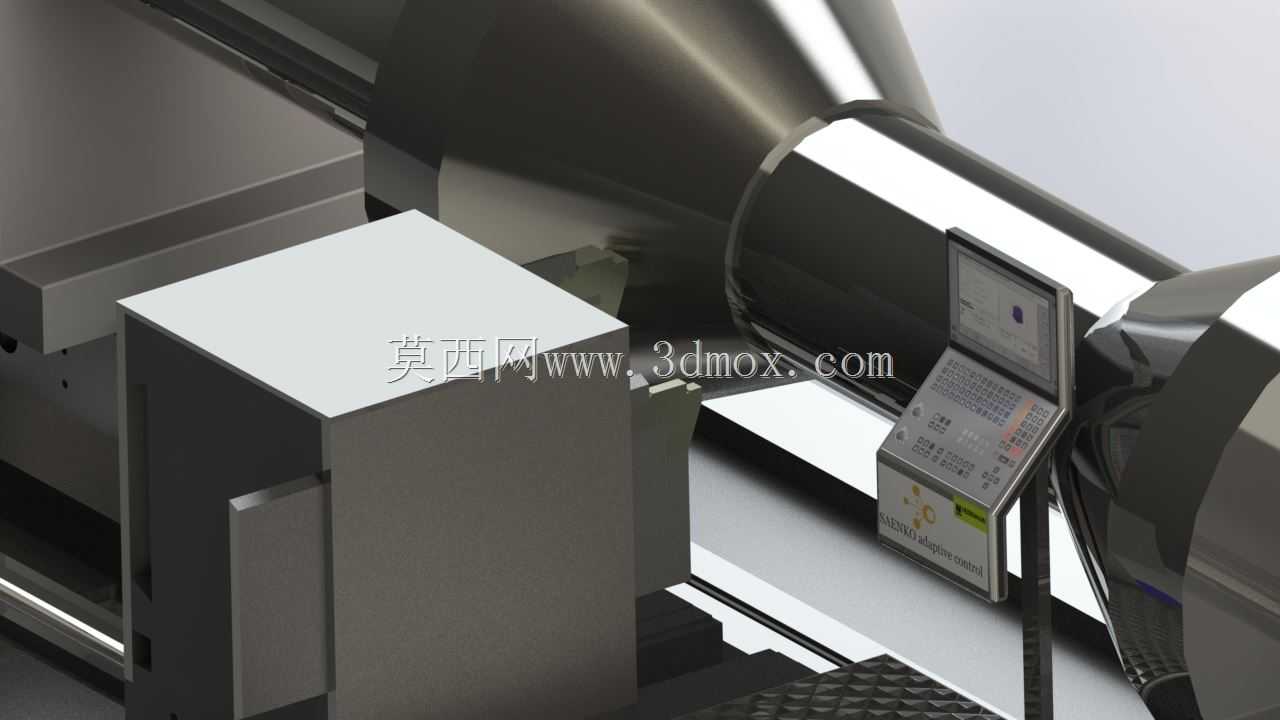

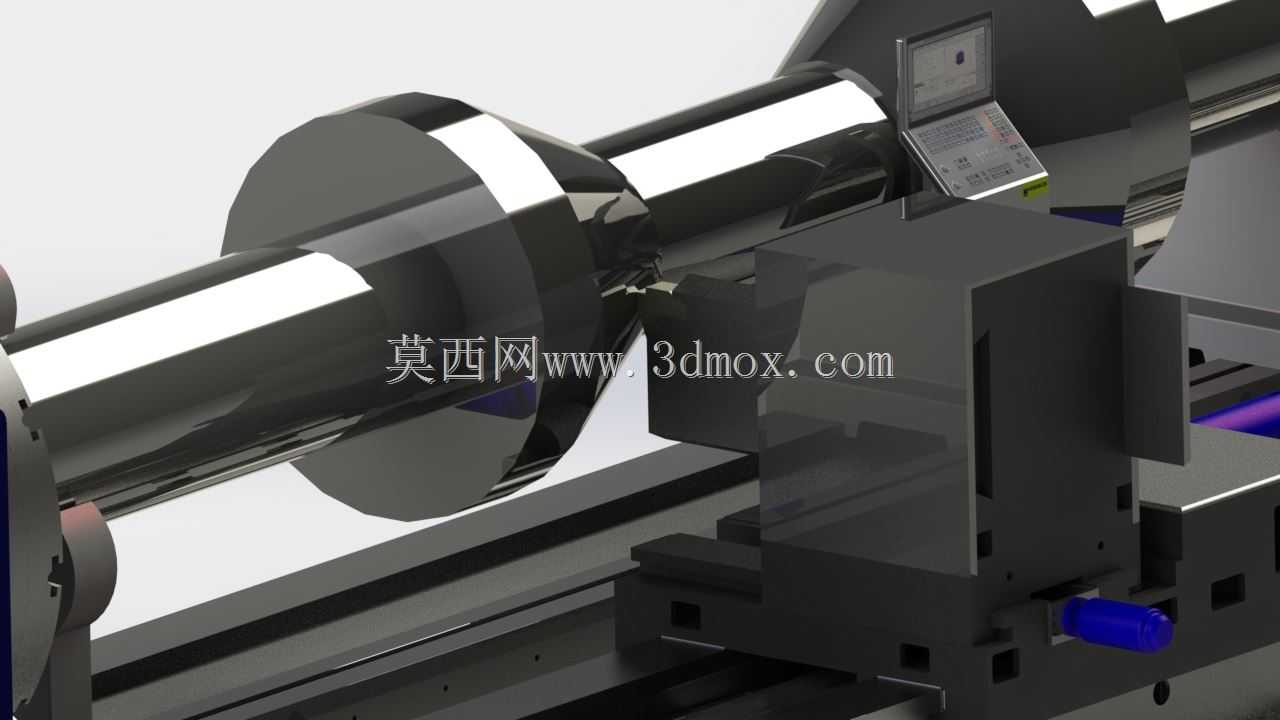

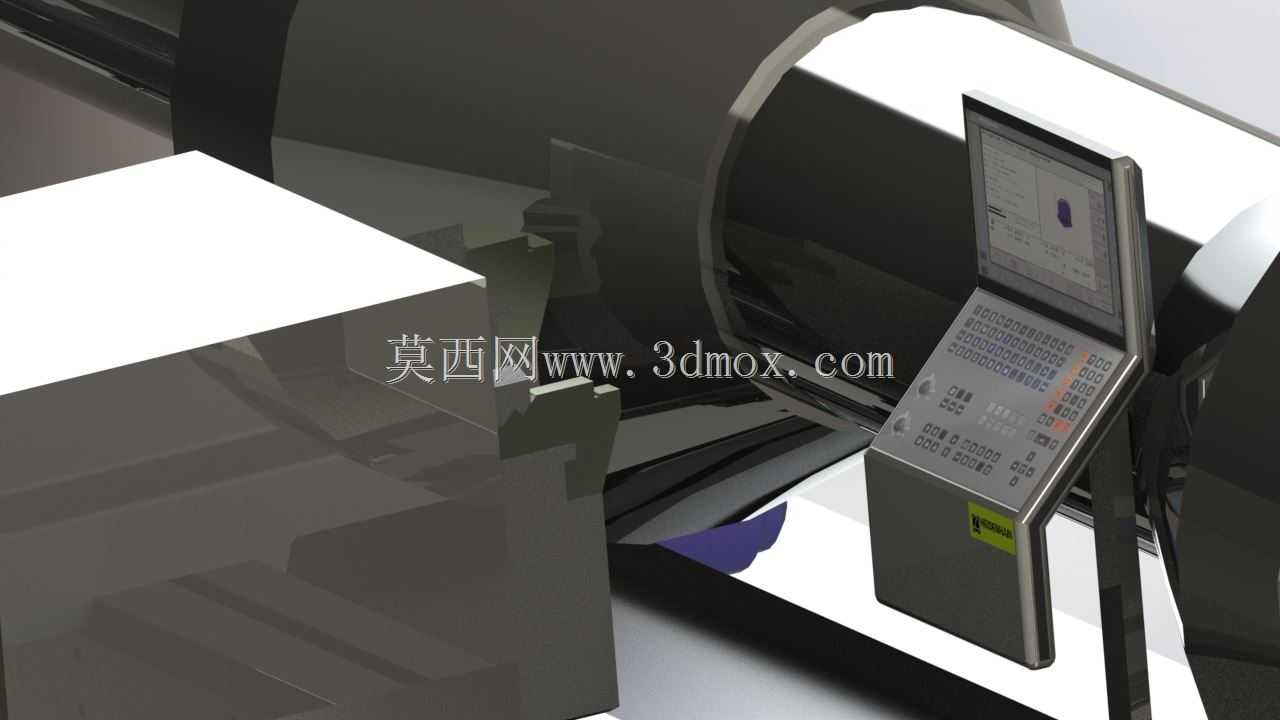

　　重型卧式车床的导轨支撑结构是整机动静刚度的核心承载部件，本次涉及的液压导轨a支架，主要适配1k675系列重型车床的床身导轨段安装需求，承担导轨副的载荷传递、静压油腔安装定位、运动部件导向基准的多重作用。在重型车床的实际加工场景中，工件自重往往达到数十吨，加上切削过程中产生的交变径向、轴向切削力，会持续作用在导轨副上，普通的刚性导轨支架在长期重载交变载荷下容易出现局部应力集中，导致导轨面直线度超差，进而影响加工工件的圆柱度、端面平面度等形位公差，而带静压油腔布局的液压导轨支架，能够通过恒定压力的静压油膜将运动部件浮起，实现纯液体摩擦，大幅降低导轨磨损，同时提升重载下的运动平稳性，避免低速爬行问题。

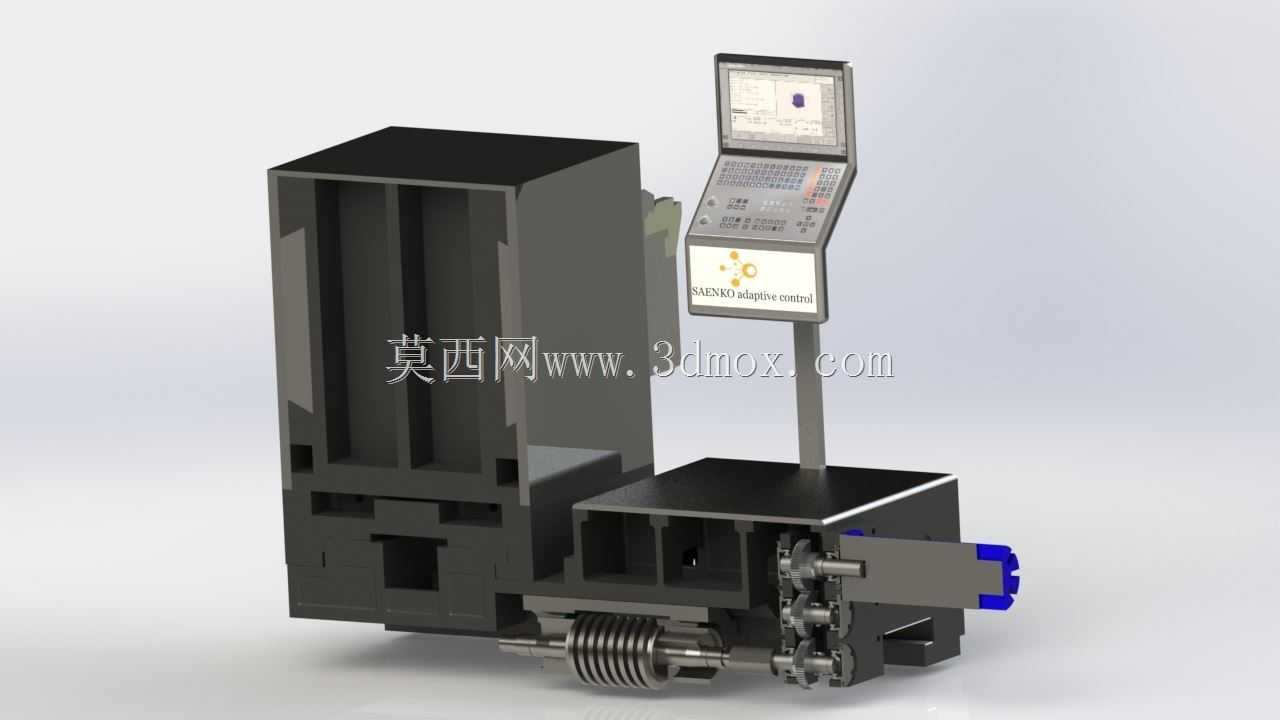

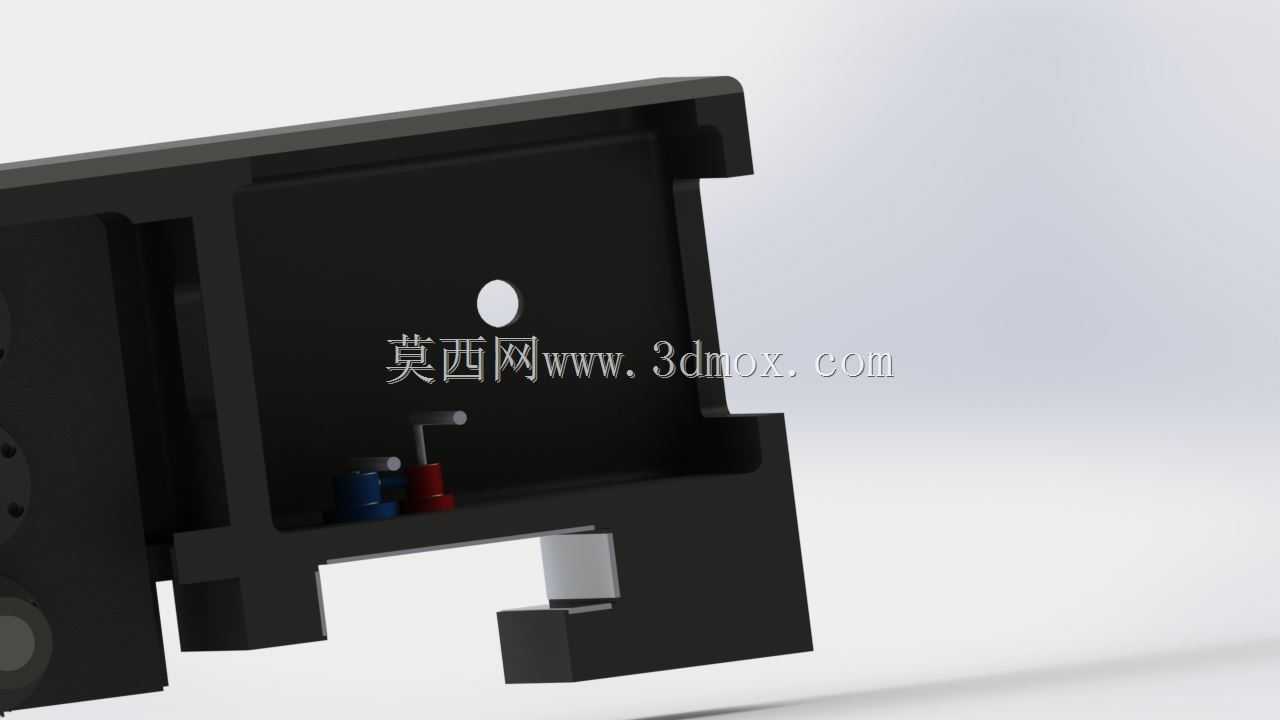

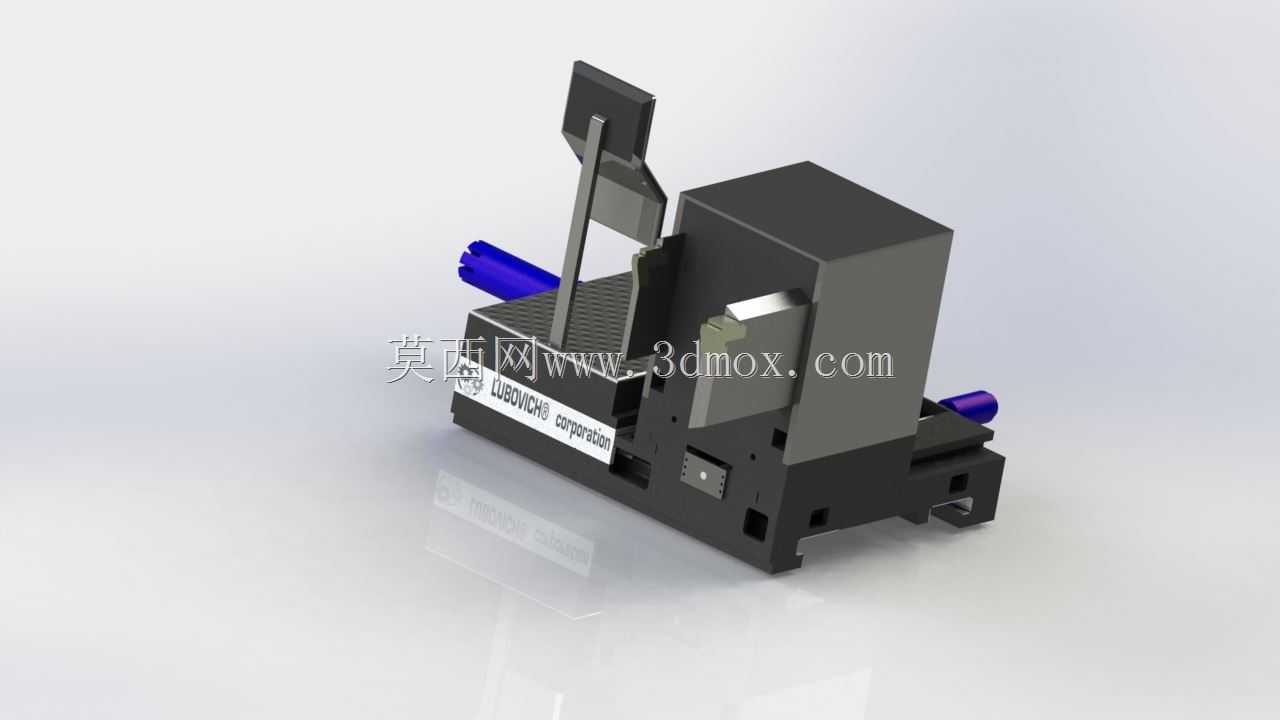

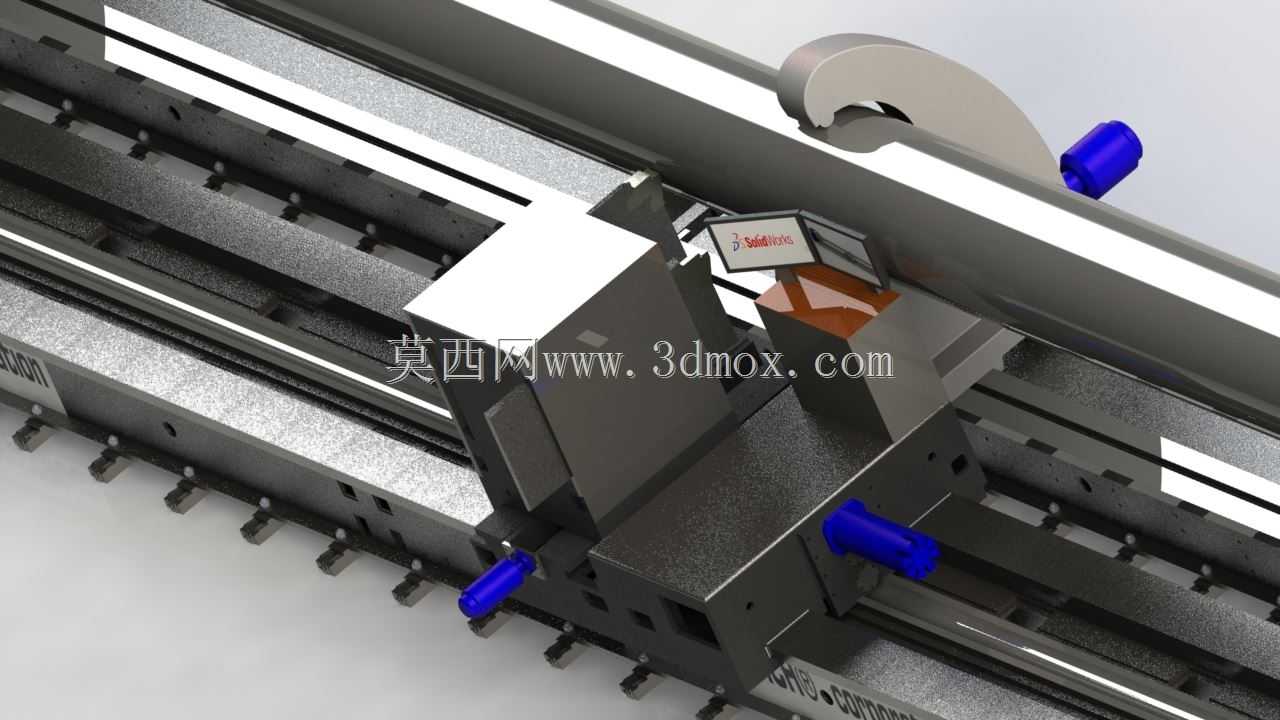

　　从结构设计思路来看，该支架采用整体式箱型焊接结构，主体壁厚根据载荷分布做了差异化设计，承载导轨安装面的区域壁厚做了加厚处理，非承载的减重区域设置了合理的工艺减重槽，同时在箱型结构内部布置了交错的加强筋，筋板的走向沿着切削力的传递路径排布，能够将导轨面承受的垂直载荷、颠覆力矩快速分散传递到床身的基础安装面上，避免局部应力集中导致的结构变形。支架上预留的圆形安装孔为静压油的进油孔位，孔位周边做了凸台加厚处理，避免油道接口处因为油压脉动产生的疲劳裂纹，同时油道在支架内部采用钻孔成型的工艺，减少外接管路的布局，降低液压油泄漏的风险，油道的通径经过计算匹配，能够保证各个油腔的供油压力稳定，不会因为沿程压力损失导致油膜厚度不均。

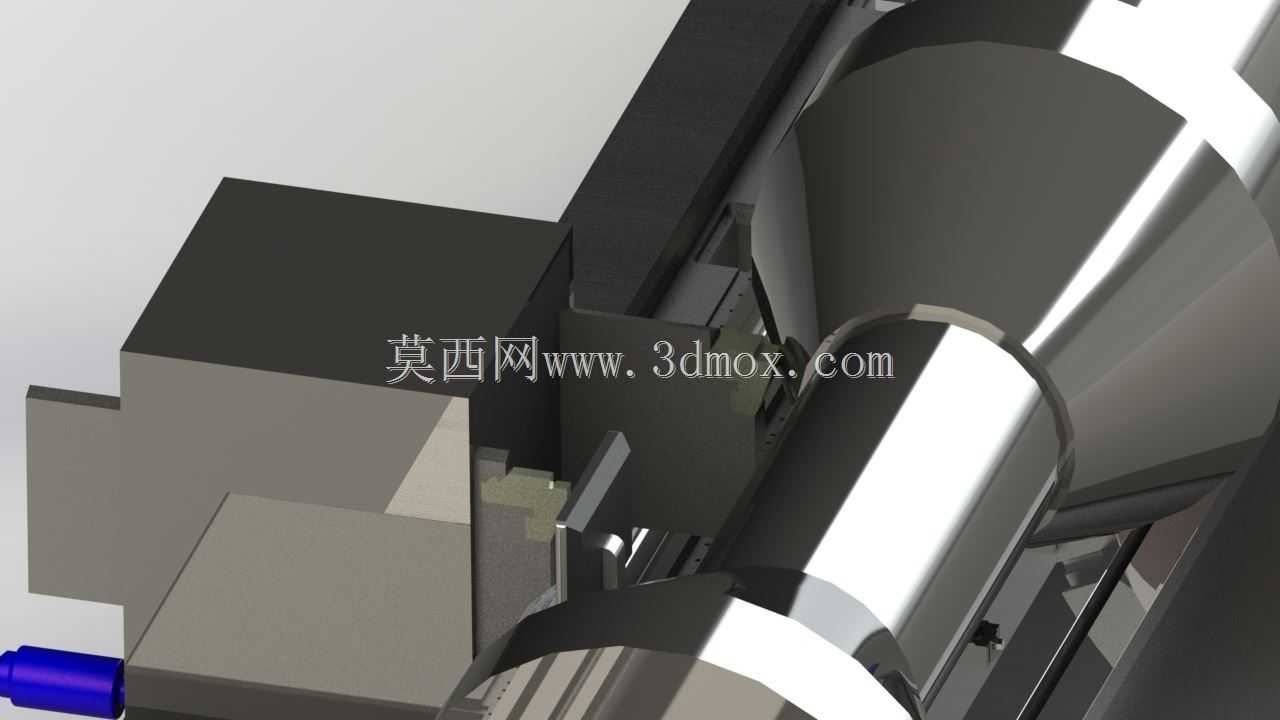

　　在安装边界方面，该支架的底部安装面与床身的结合面采用刮研工艺要求，平面度公差控制在0.02mm每米范围内，安装时通过定位销实现与床身的精准定位，再通过内六角高强度螺栓完成紧固，螺栓的排布按照等载荷间距设计，避免紧固后支架产生附加的安装变形。支架上部的导轨安装面设置了定位键槽，用于安装静压导轨的导轨板，键槽的对称度公差严格控制，保证导轨安装后与床身主轴轴线的平行度符合重型车床的精度检验标准。支架侧面预留的传感器安装位，可用于安装导轨油膜厚度检测传感器、温度传感器，实时监控静压导轨的工作状态，当油膜厚度低于阈值时能够触发设备保护机制，避免导轨面出现干摩擦拉伤。

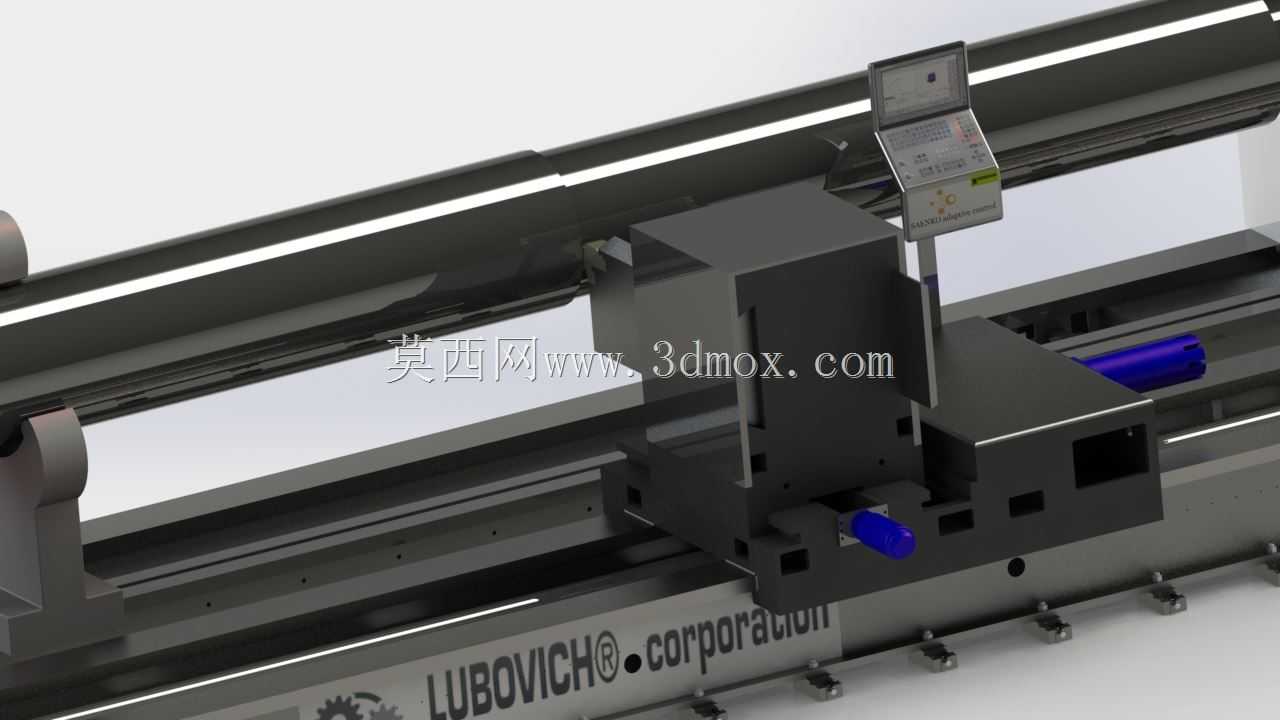

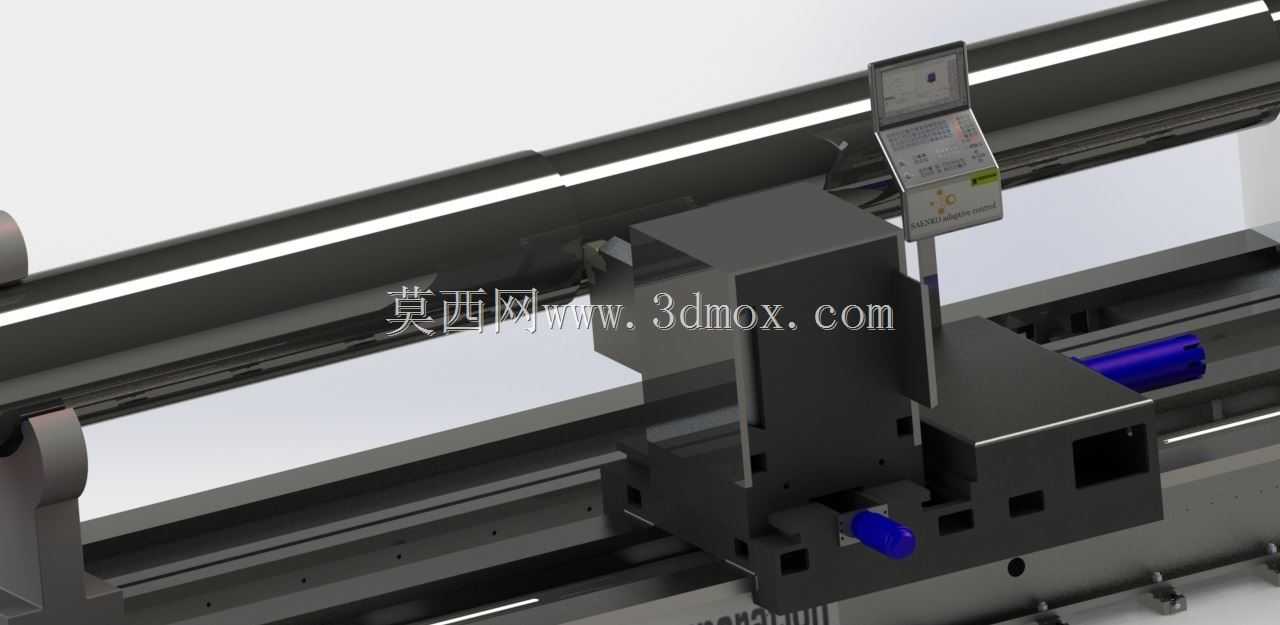

　　实际应用中，该支架除了承担静导轨的支撑作用，还集成了部分液压管路的走线空间，支架侧面的凹槽结构可以布置液压油管、润滑管路以及相关的检测线缆，避免管路外露被切屑刮损，同时方便后期的维护检修。在重型车床的长床身拼接场景中，同型号的支架可以沿着床身长度方向依次排布，相邻支架之间通过定位止口保证拼接后的导轨面直线度，不需要额外的调整垫铁就能够实现高精度的拼接，大幅缩短床身的装配周期。针对重型车床加工时容易出现的切屑堆积问题，支架的外形做了大倾角的斜面设计，落屑能够顺着斜面自动滑落到排屑器中，不会在支架表面积存，避免切屑的热量传递到支架本体导致热变形，影响导轨的工作精度。

　　从受力特性分析，该支架在设计时通过有限元仿真做了多工况的载荷校核，包括最大切削力下的垂直载荷工况、刀架位于行程极限位置的颠覆力矩工况、紧急制动时的惯性载荷工况，确保在各种极端工况下，支架的最大变形量都控制在导轨精度允许的范围内，不会因为结构变形导致导轨面的接触精度下降。支架的材料选用高强度灰铸铁，具备良好的减振性能，能够吸收切削过程中产生的振动，提升工件加工的表面质量，同时灰铸铁的耐磨性较好，即使出现静压油供应中断的极端情况，也能够短时间承受导轨的摩擦，不会出现严重的拉伤损坏，为设备的故障处理预留足够的反应时间。
