车床配套振动钻削加工辅助装置结构

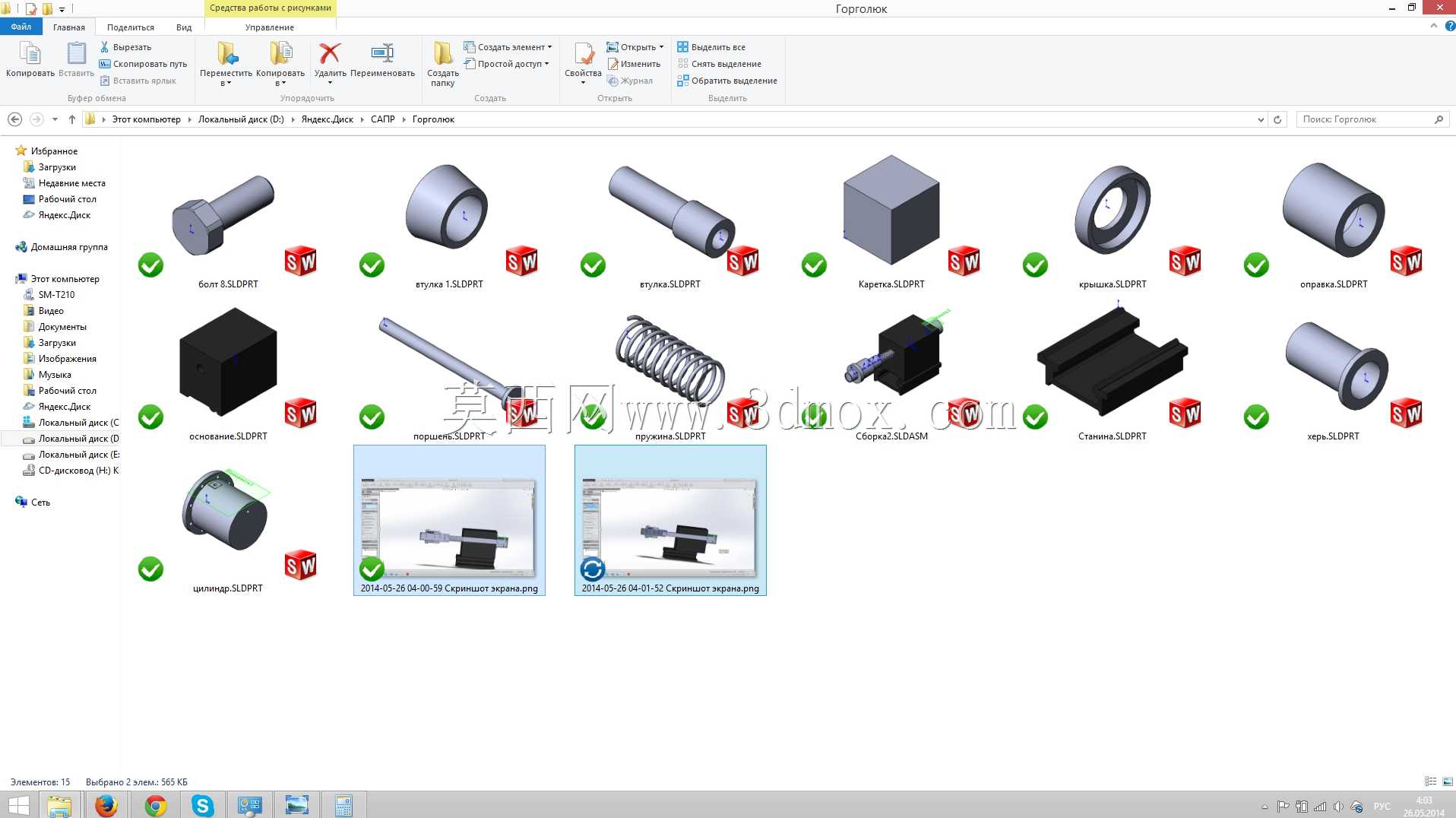

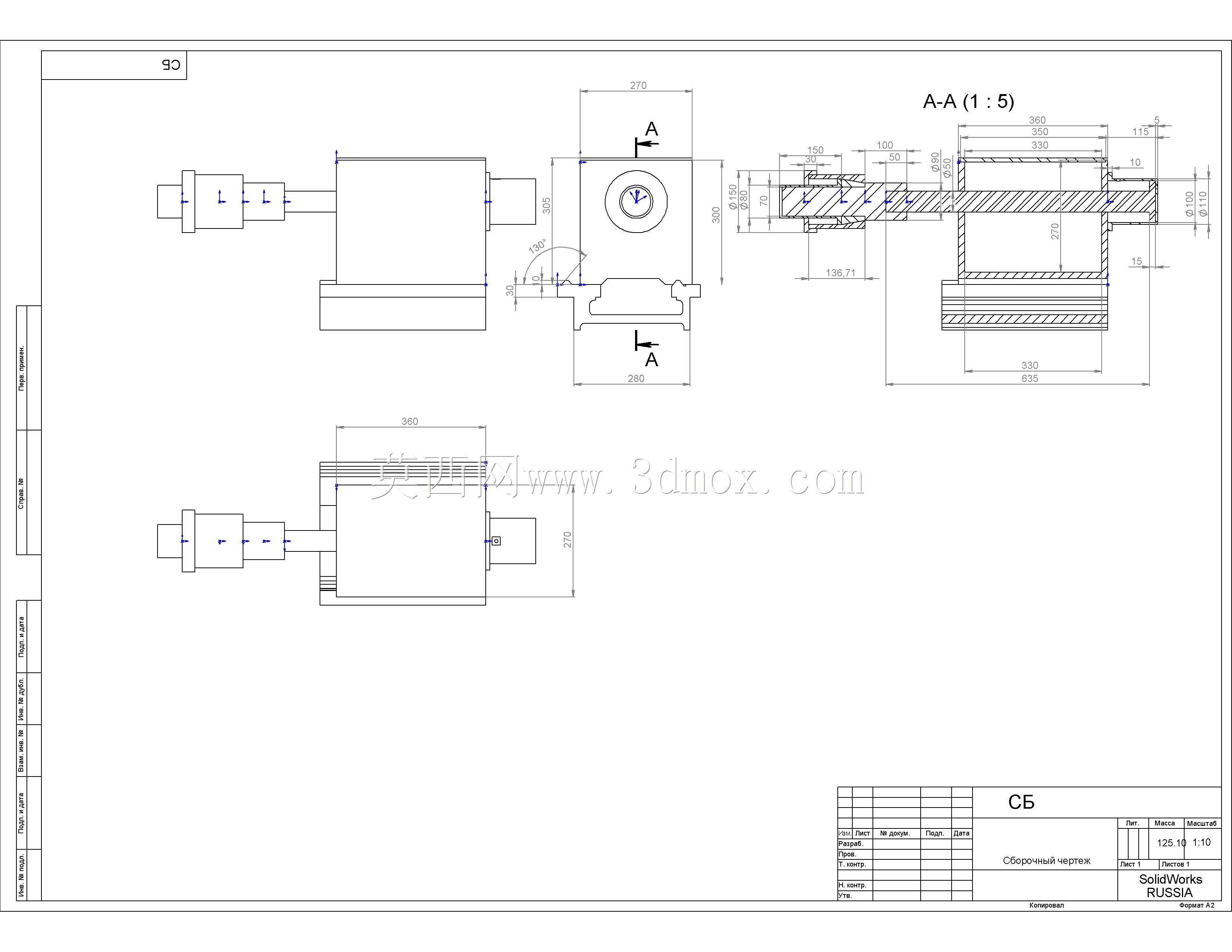

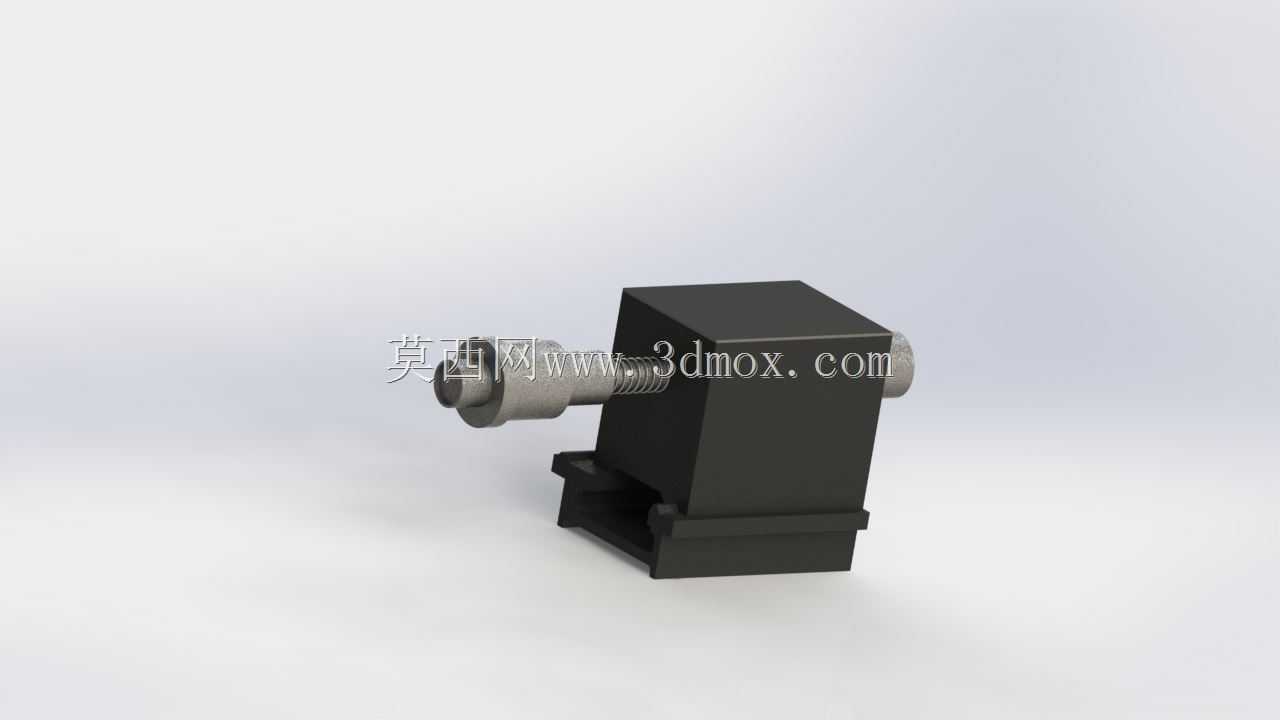

　　在普通卧式车床的孔加工工序场景中，受限于常规钻削的连续切削特性，加工小直径深孔、难加工材质工件时，常出现排屑不畅、钻头崩损、孔壁粗糙度超差、钻头轴向进给抗力过大导致的孔轴线偏斜等问题，这套振动钻削装置正是为适配车床刀架安装位设计的专用加工辅具，可直接替换车床方刀架上的原有刀位，无需对车床主体结构做额外改造即可完成安装调试。装置整体采用方块式主体基座设计，基座底部设置与普通车床方刀架装夹尺寸匹配的定位凸台，安装时可直接嵌入刀架装夹槽内，通过刀架原有压紧螺栓完成固定，安装基准与车床主轴轴线的同轴度可通过刀架自身的进给刻度做微调，无需额外制作连接过渡板，适配市面上多数中小型卧式车床的刀架安装边界，

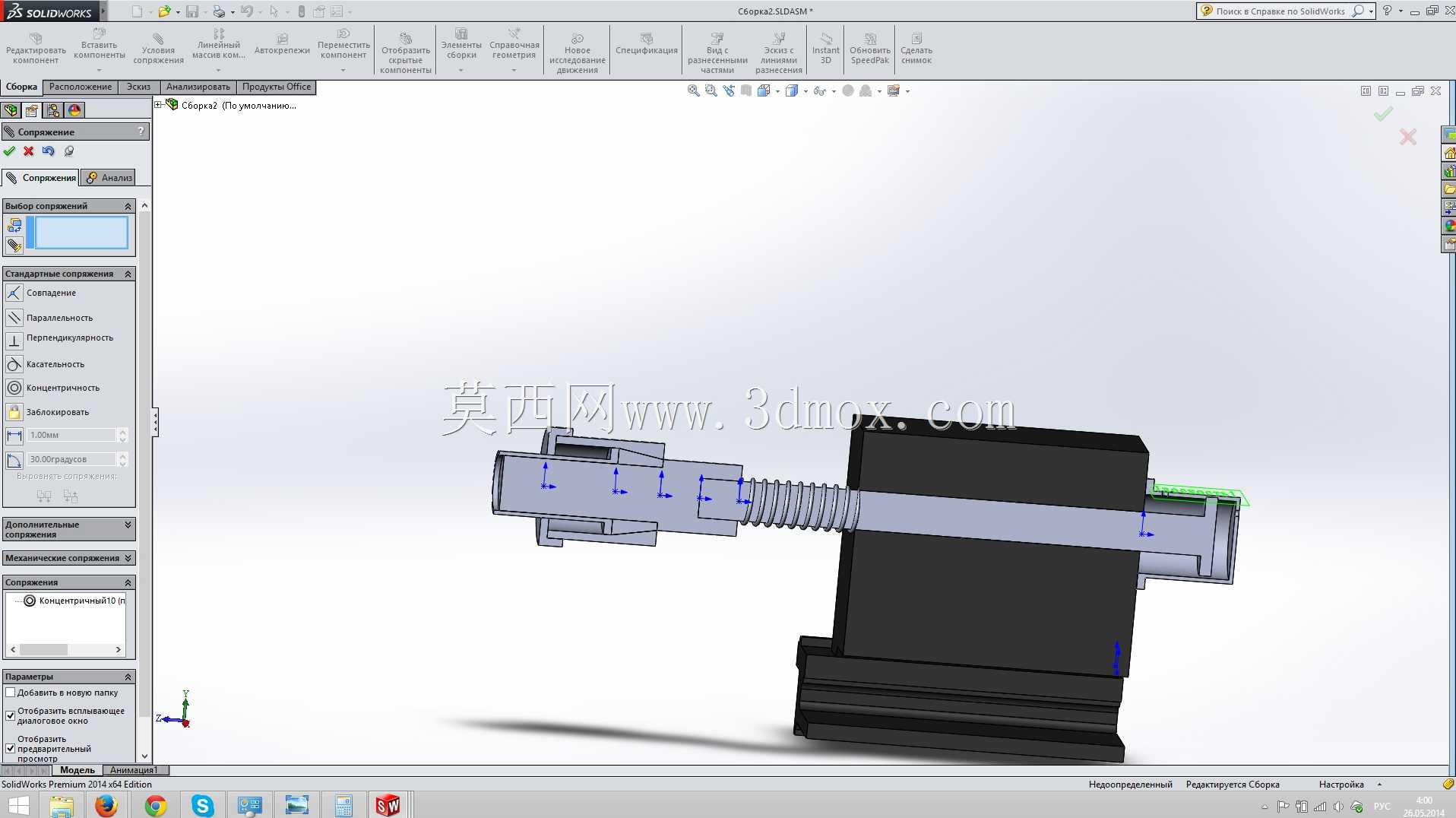

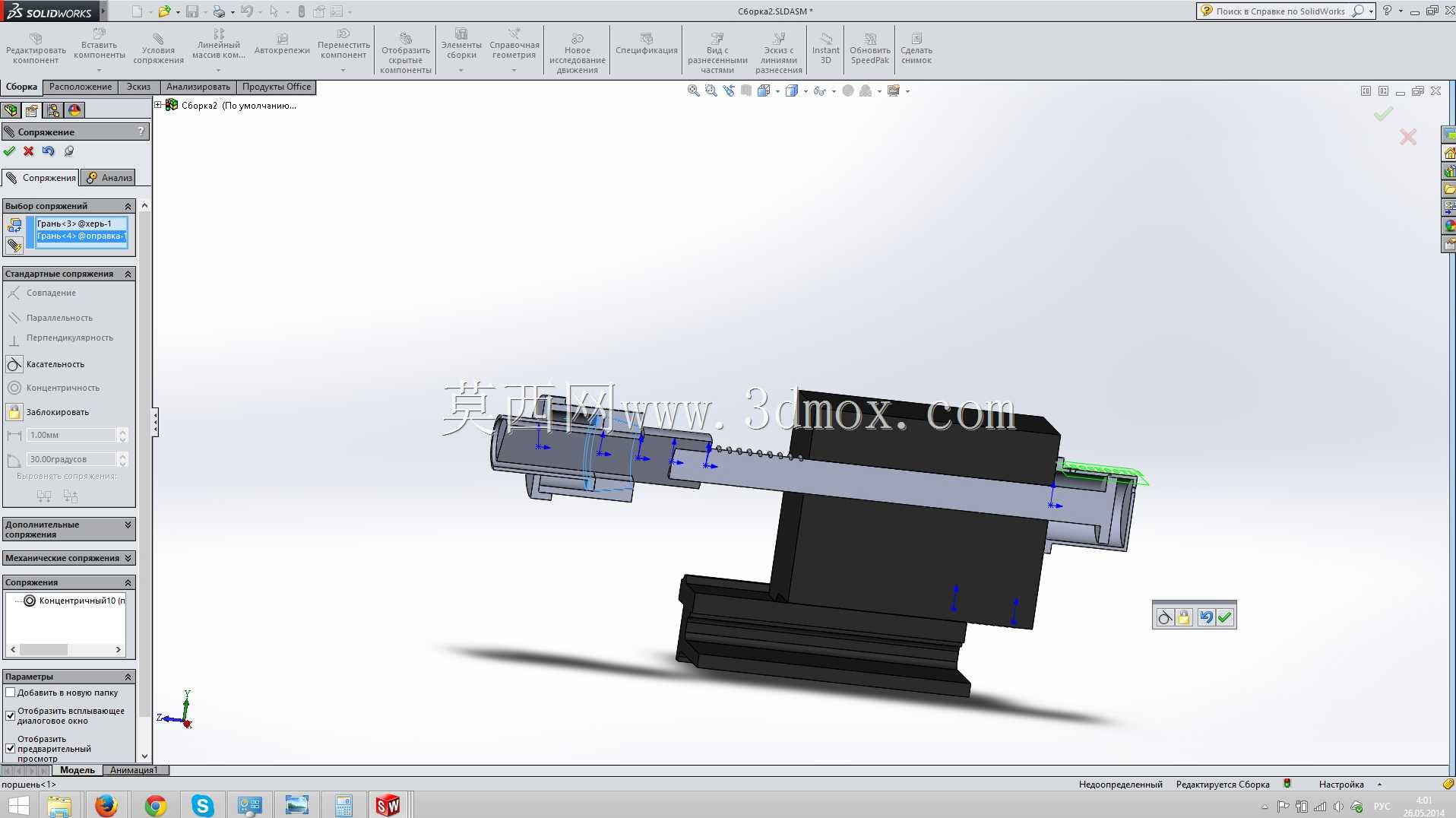

　　基座的轴向长度控制在不超出车床中拖板最大行程的安全范围内，横向宽度不会与车床卡盘、尾座等运动部件发生干涉，可在不拆除尾座的前提下完成短行程的钻削进给动作。装置核心的振动发生模块集成在主体基座的内腔中，通过内置的偏心结构带动钻夹头安装轴产生可控的轴向高频微幅振动，将传统钻削的连续切削过程转化为脉冲式的断续切削，每一次振动冲击都会让切削刃与工件材料产生瞬时分离，既可以让切削液更充分地渗入切削区域降低刀尖温度，也能让切屑在振动作用下断成均匀的短屑，避免长切屑缠绕钻头、刮伤已加工孔壁的问题，针对不锈钢、高温合金、钛合金这类常规钻削难度较大的材料，可有效降低钻头的磨损速率，提升孔加工的尺寸稳定性。钻夹头安装轴采用前后双支承的结构设计，

　　前支承选用承受径向载荷能力更强的角接触轴承，后支承搭配深沟球轴承做轴向定位，保证钻杆在振动切削过程中不会出现径向跳动超差的问题，钻夹头端可适配标准的莫氏锥柄钻夹头，能够装夹直径范围1mm到13mm的直柄钻头，也可通过过渡锥套安装更大直径的锥柄麻花钻、扩孔钻、铰刀等孔加工刀具，拓展装置的加工适用范围。装置的动力输入端设置在主体基座的侧方，可通过车床原有进给系统的传动输出连接，也可搭配独立的微型伺服电机做单独驱动，用户可根据加工材质、孔径大小调整振动频率与振幅参数，加工铝合金这类塑性较好的材质时，可选用较低的振动频率配合较大振幅，保证切屑顺利断裂排出；加工淬硬钢这类高硬度材质时，可提升振动频率降低单振幅，减少切削刃受到的瞬时冲击载荷，

　　延长刀具使用寿命。在实际生产场景中，这套装置可替代专用深孔钻床完成中小型轴类、盘类零件的径向孔、轴向孔加工，尤其适合维修车间、小批量零件加工场景的工艺升级，无需投入高额的专用设备采购成本，即可在现有普通车床上实现振动钻削的工艺效果，加工出的孔壁粗糙度可稳定达到Ra1.6以下，孔的圆柱度误差相比常规钻削可降低40%左右，钻头的单次刃磨使用寿命可提升2倍以上。装置的外露结构均做了倒角处理，避免安装调整过程中划伤操作人员，所有运动部件都设置了密封防护结构，可阻挡车削过程中产生的切屑、切削液进入装置内腔，降低日常维护的工作量，日常使用时仅需定期向注油孔加注润滑脂即可保证内部传动结构的顺畅运行，无需频繁拆解保养。
