重型车床床身底座承载结构设计

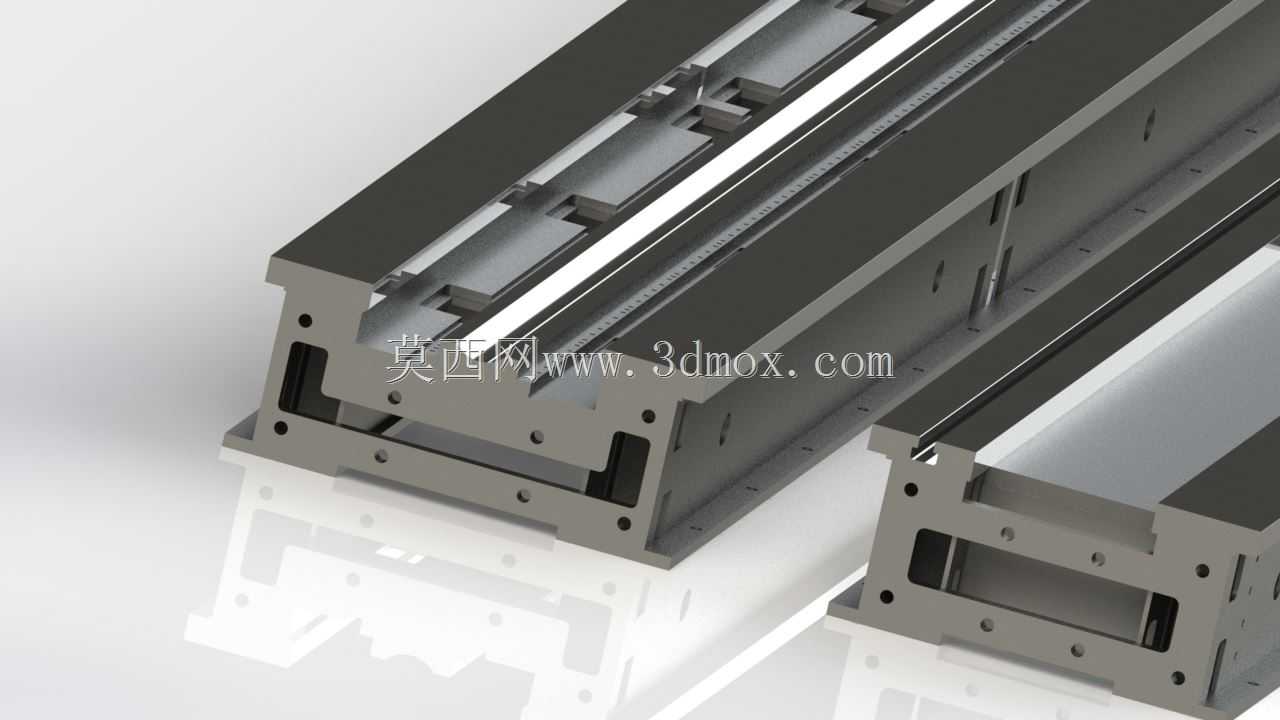

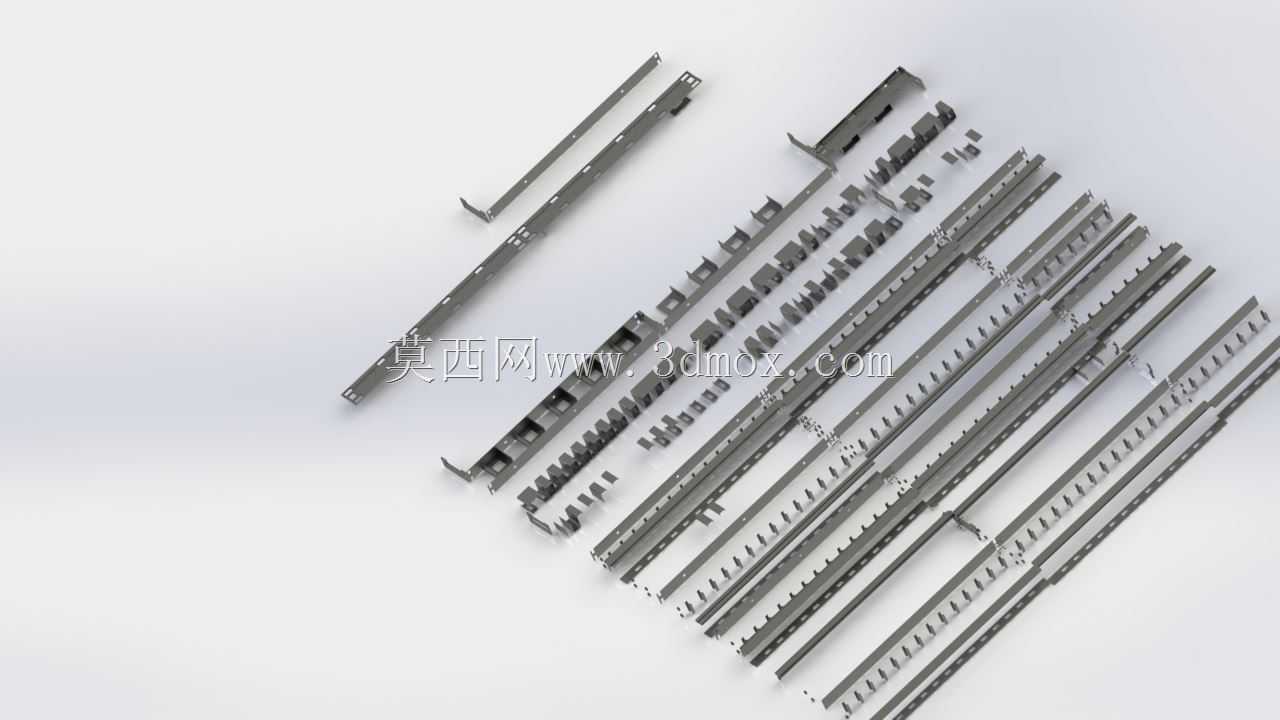

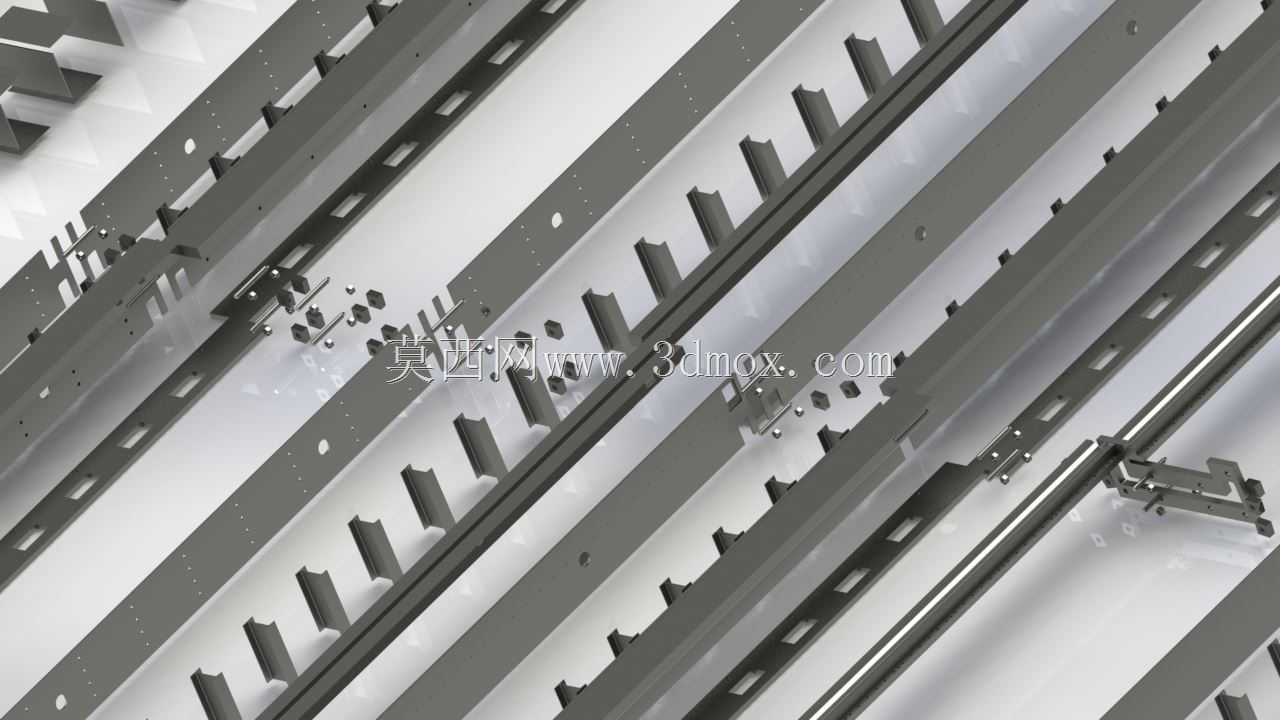

　　在重型切削加工场景中，床身底座作为整台车床的核心承载基准，其结构刚性直接决定了大吨位工件装夹、重负荷切削过程中的加工精度保持性，本次设计的50吨级重型车床床座，主要适配回转直径675mm规格的重型卧式车床，承担床头箱、进给系统、尾座、刀架组件的全部静载荷，以及切削过程中产生的交变冲击载荷、振动载荷。从结构布局来看，该床座采用分体式长箱型焊接钢结构设计，沿床身长度方向布置多道纵向加强肋与横向隔板，肋板布局避开了排屑空间与冷却液回流通道，同时在导轨安装面下方设置密集的支撑肋，将导轨承受的切削力直接传导至底部安装基面，避免导轨面因局部载荷集中产生挠曲变形。设计过程中优先考虑了安装边界的适配性，床座底部预留了与地基地脚螺栓连接的安装孔位，

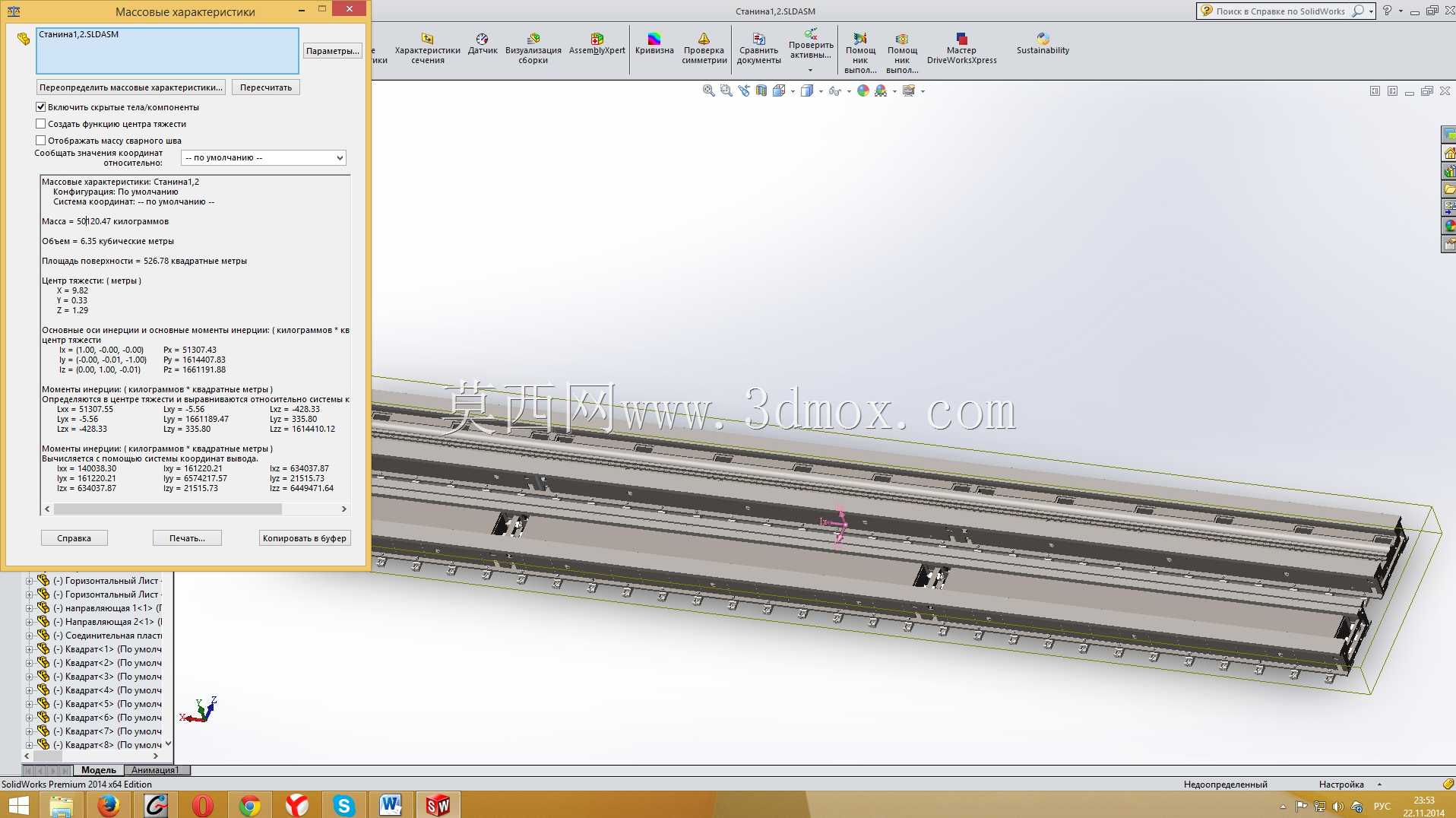

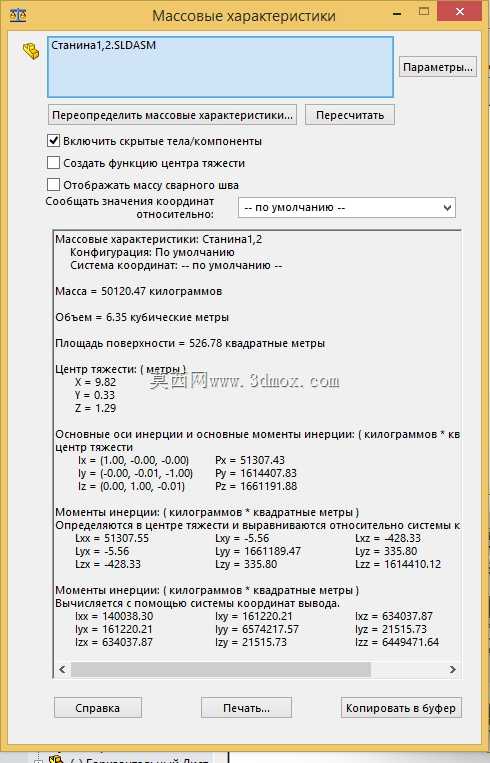

　　孔位间距匹配重型机床地基的预埋螺栓布局，两侧的安装基准面经过平面度冗余设计，可保证与床身导轨拼接时的直线度公差控制在0.02mm/1000mm以内，满足长行程进给的精度要求。在功能特性上，该床座集成了导轨安装基面、齿条安装位、冷却液回流槽、排屑避让空间、尾座锁紧轨道等多个功能接口，导轨安装面采用加宽设计，可适配重载矩形导轨或直线导轨副的安装需求，相比轻型车床床座，其壁厚与肋板厚度提升了60%以上，在承受50吨级工件与主轴箱自重的情况下，床身整体静变形量控制在0.05mm以内，可满足重载粗加工、半精加工的刚性需求。从实际应用场景出发，这类重型车床床座主要服务于重型机械制造、船舶配套、矿山设备加工、风电零部件制造等领域，

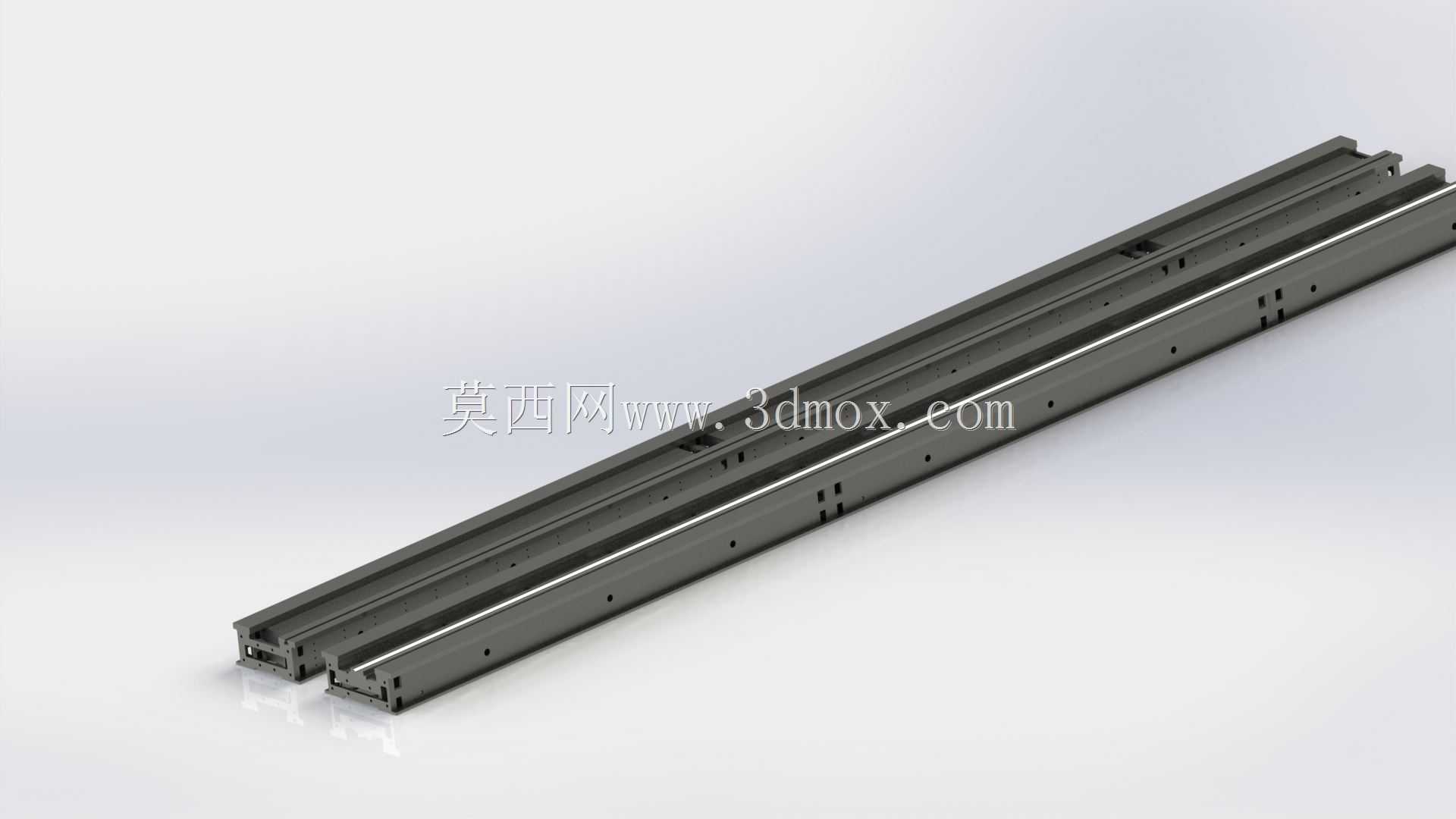

　　用于加工大直径长轴类零件、重型法兰、轧辊等工件，床座的结构设计充分考虑了长期重载工况下的应力释放问题，在焊接结构的应力集中位置做了圆弧过渡处理，避免长期交变载荷下出现焊缝开裂的问题。设计时还兼顾了装配工艺性，床座上的各个安装面预留了二次加工余量，可在焊接时效处理后通过导轨磨床完成精加工，各部件的安装孔位采用同轴度设计，减少装配过程中的配作工作量，床身内部的空腔结构可作为冷却液的临时储液腔，减少外部冷却液箱的占用空间，同时空腔内的加强肋布局可起到阻尼减振的作用，吸收切削过程中产生的高频振动，改善加工表面质量。在尺寸边界设计上，床座总长度适配6米规格车床的行程需求，宽度方向预留了护罩、排屑器的安装空间，

　　高度方向保证了床身导轨面到地基面的操作高度符合人机工程要求，同时底部的调整垫铁安装位可实现床座水平度的精细调整，抵消地基平面度误差带来的安装偏差。不同于小型车床的整体铸造床身，该重型床座采用焊接钢结构，在保证同等刚性的前提下降低了铸件生产的工艺难度，缩短了生产周期，同时焊接结构的肋板布局可根据受力分析结果灵活调整，在应力集中区域增加局部加强结构，在非受力区域适当减重，实现刚性与重量的平衡。床座上的尾座移动导轨采用与主导轨平行度冗余设计，保证尾座在长行程移动过程中与主轴轴线的同轴度偏差控制在允许范围内，满足长轴类零件加工时的顶尖支撑精度要求，床头箱安装位置设置了局部加厚的安装法兰，可承受主轴重负荷切削时产生的扭转力矩与径向切削力，避免床头箱位置出现局部变形。
