普通卧式车床配套尾座结构设计

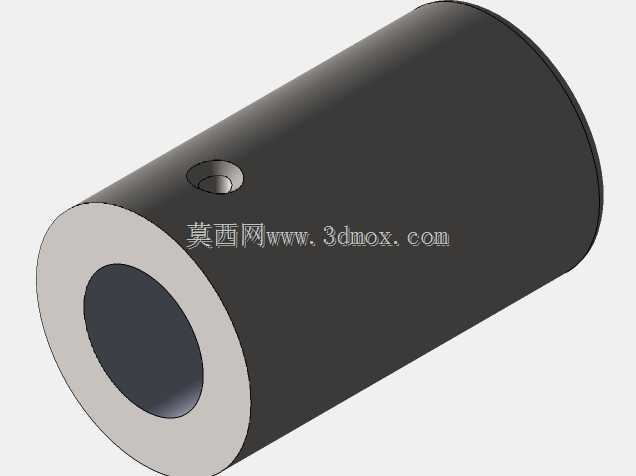

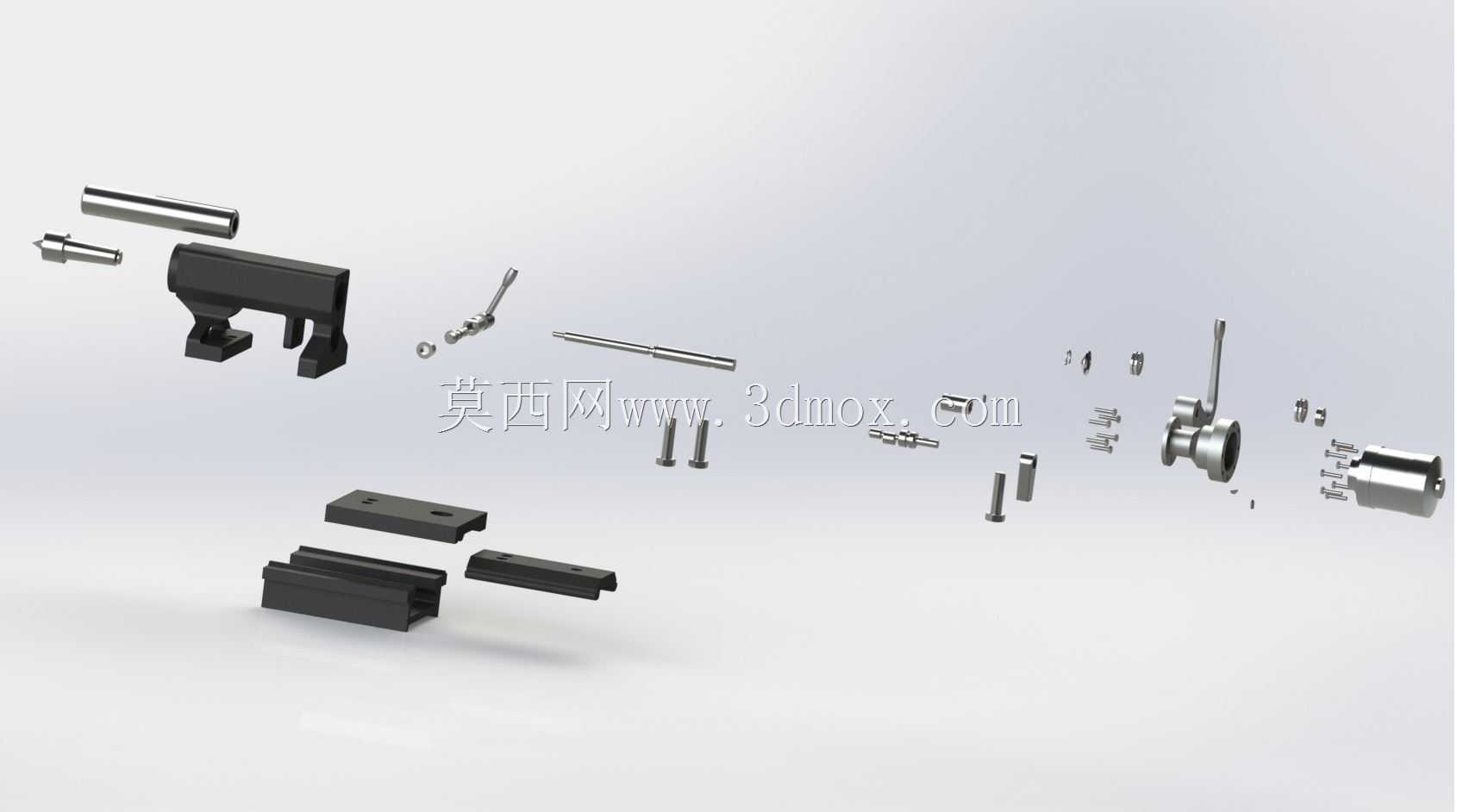

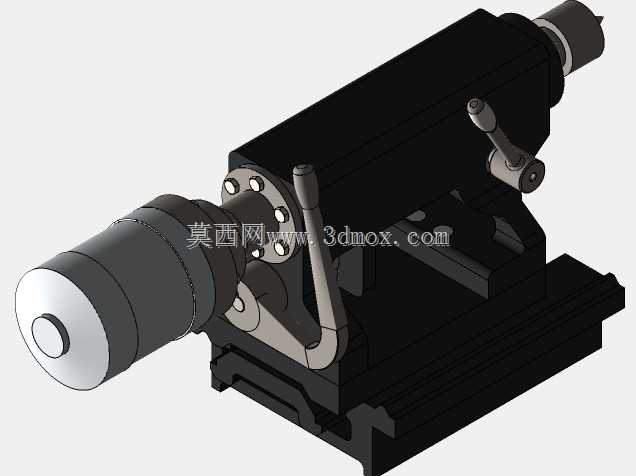

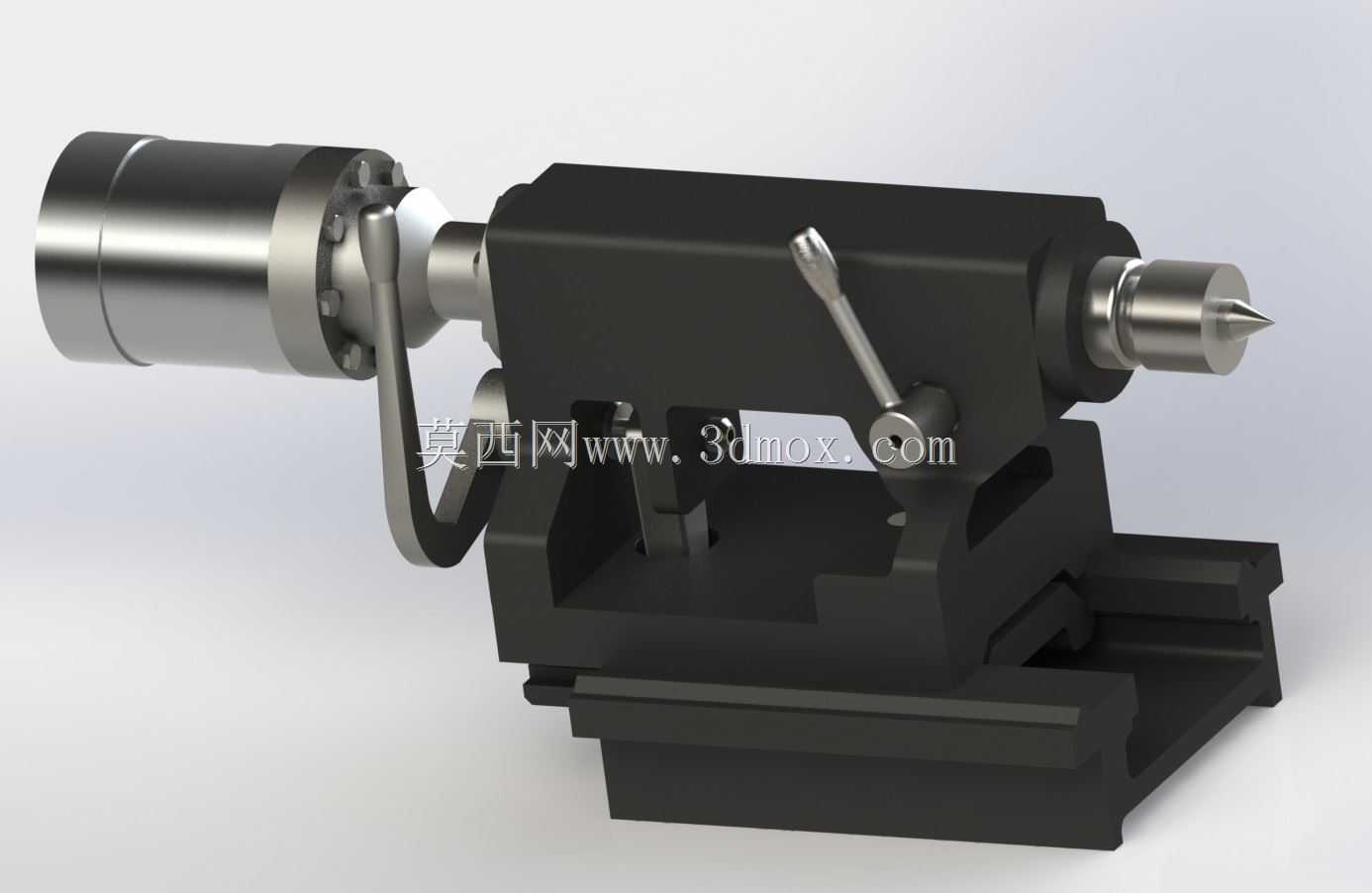

在常规金属切削加工场景中，车床尾座是卧式车床不可或缺的核心配套部件，主要承担轴类、盘类工件装夹时的轴向顶紧定位作用，也可搭配钻头、铰刀等孔加工刀具完成工件端面的孔系加工作业，广泛适配中小规格普通卧式车床的日常生产需求，是机械加工车间内车床设备保障加工精度、拓展加工能力的关键组成部分。这款尾座整体采用分体式模块化结构设计，底部设置与车床床身导轨完全匹配的导向安装基面，可沿床身导轨轴向滑动调整位置，适配不同长度规格工件的装夹需求，安装基面的定位面经过精度适配设计，能够保证尾座套筒轴线与车床主轴轴线保持较高的同轴度，避免工件装夹后出现偏斜，影响加工精度。尾座的核心功能部件为轴向可伸缩的套筒组件，套筒前端采用标准莫氏锥孔设计，可适配安装标准回转顶尖、固定顶尖以及各类孔加工刀具，套筒的轴向进给通过手轮驱动丝杠副实现，操作时转动手轮即可带动套筒平稳伸缩，完成工件的顶紧或刀具的进给动作，进给机构设置了可靠的锁紧装置，当套筒调整到合适工作位置后，扳动侧面的锁紧手柄即可将套筒牢牢固定，避免加工过程中套筒出现轴向窜动，保障加工过程的稳定性。尾座上部的本体与下部底座之间设置了微调结构，可根据加工需求对尾座的横向位置进行微量偏移，用于车削小锥度的长锥面工件，拓展了车床的加工适用范围。尾座后端设置了套筒行程限位结构，可防止套筒超程伸出引发的机构脱开故障，保障操作安全。整体外形结构紧凑，各操作手柄均布置在操作人员易触及的位置，符合人机工程学设计要求，安装时仅需将底座的导向槽与车床床身导轨对齐，锁紧床身压板即可完成固定，安装边界完全适配对应规格车床的床身安装尺寸，无需额外改装即可直接配套使用，日常维护时仅需定期对套筒、丝杠、导轨配合面加注润滑油，即可长期保持机构的操作灵活性与定位精度，能够满足普通机械加工场景下的各类轴类工件装夹、孔加工工序的使用需求，有效提升车床装夹刚性，减少长轴类工件加工时的弯曲变形问题。
