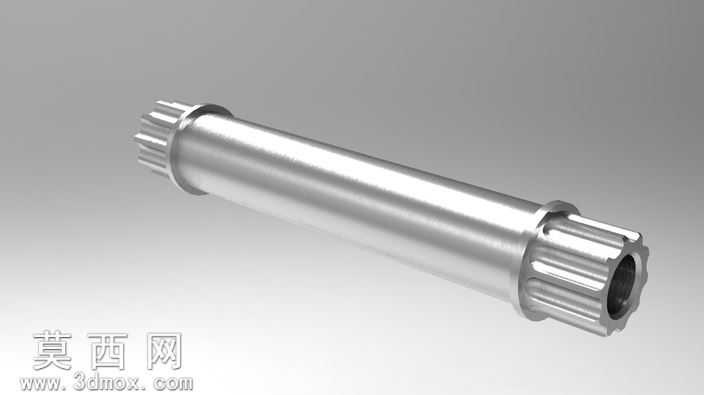

自行车100毫米ISIS花键曲柄轴结构设计

本作品为自行车传动系统核心的ISIS规格曲柄轴三维建模设计，整体建模过程严格遵循ISIS花键曲柄轴的行业通用尺寸规范，轴体总长度设定为100毫米，适配多数山地车、公路车的中轴安装规格。建模阶段首先以旋转凸台命令生成轴体的基础圆柱基体，精准控制轴身各段的直径公差，保证轴体中段与中轴轴承配合的区域表面粗糙度符合装配要求，两端的花键结构采用扫描切除结合圆周阵列的方式完成，每一个花键齿的齿形、齿距、齿深都严格匹配ISIS花键的标准参数，确保安装时曲柄能够与轴端花键完全咬合，无旷量、不滑齿。轴体两端设计有对应的限位凸台结构，凸台的直径、厚度经过反复校核，既能够限制轴承的轴向窜动，又不会在安装时与曲柄、中轴壳体产生干涉。材质渲染阶段选用高强度铬钼钢的金属材质，调整材质的反射率、粗糙度参数，还原金属轴体经过冷锻加工后的细腻金属光泽，花键齿的边缘做了微小的倒角处理建模，既还原真实零件的加工工艺，也避免渲染时出现尖锐边缘的光影失真。设计思路上优先考虑曲柄轴的传动刚性与装配兼容性，轴身采用等强度设计思路，在保证花键连接强度的前提下尽可能优化轴体重量，避免不必要的材料冗余，同时所有尺寸都预留了合理的公差配合余量，确保模型导出后可直接用于工程出图、3D打印样件验证或者数控加工参考，整体结构无破面、无重叠特征，所有建模参数保留完整可编辑特征，方便后续根据不同车架的中轴规格调整轴长、花键参数，适配不同车型的改装与设计需求。
