黄色绝缘铲形阴接接线端子结构

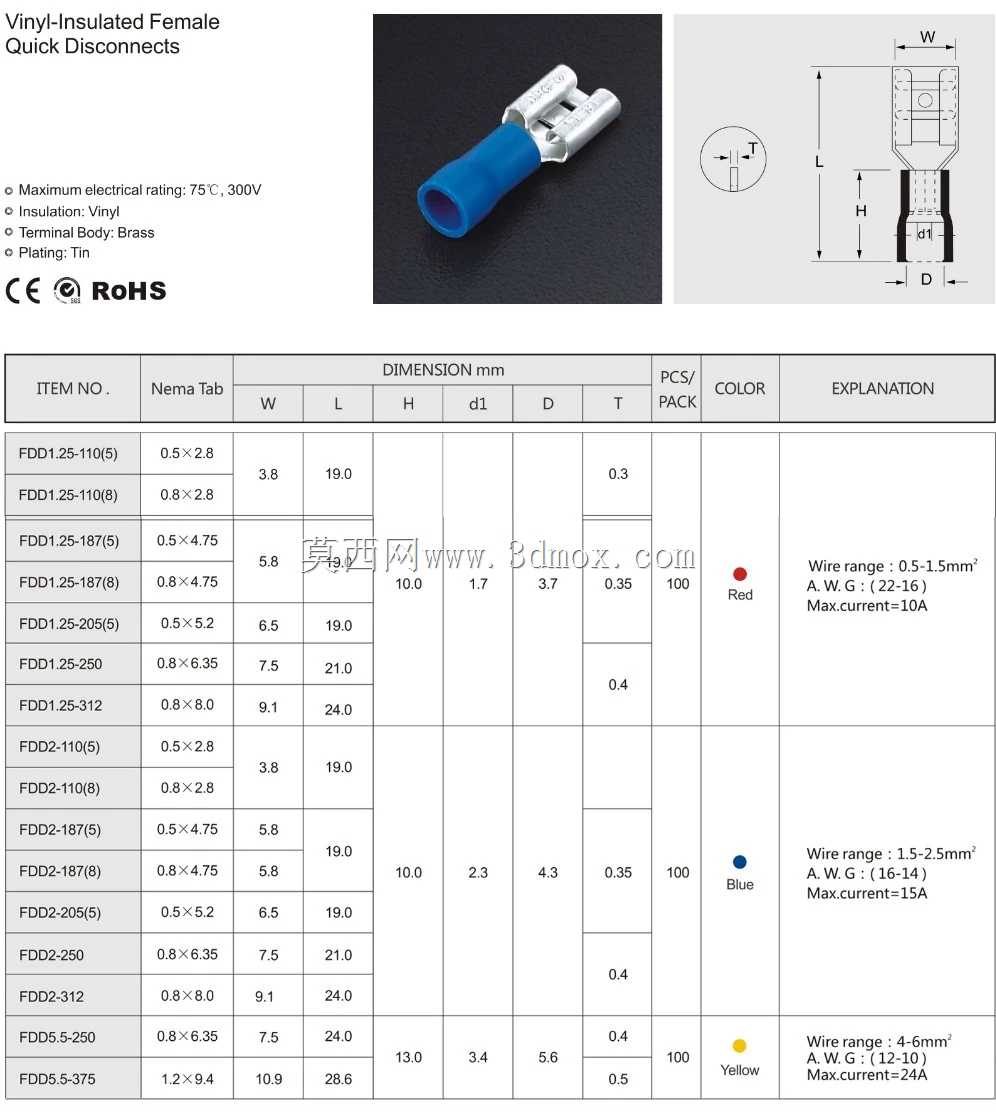

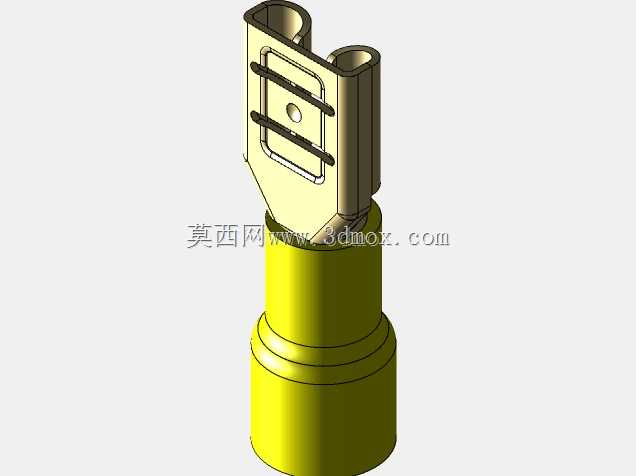

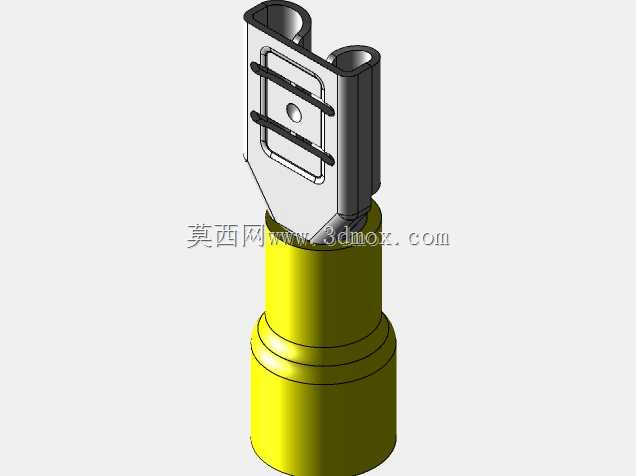

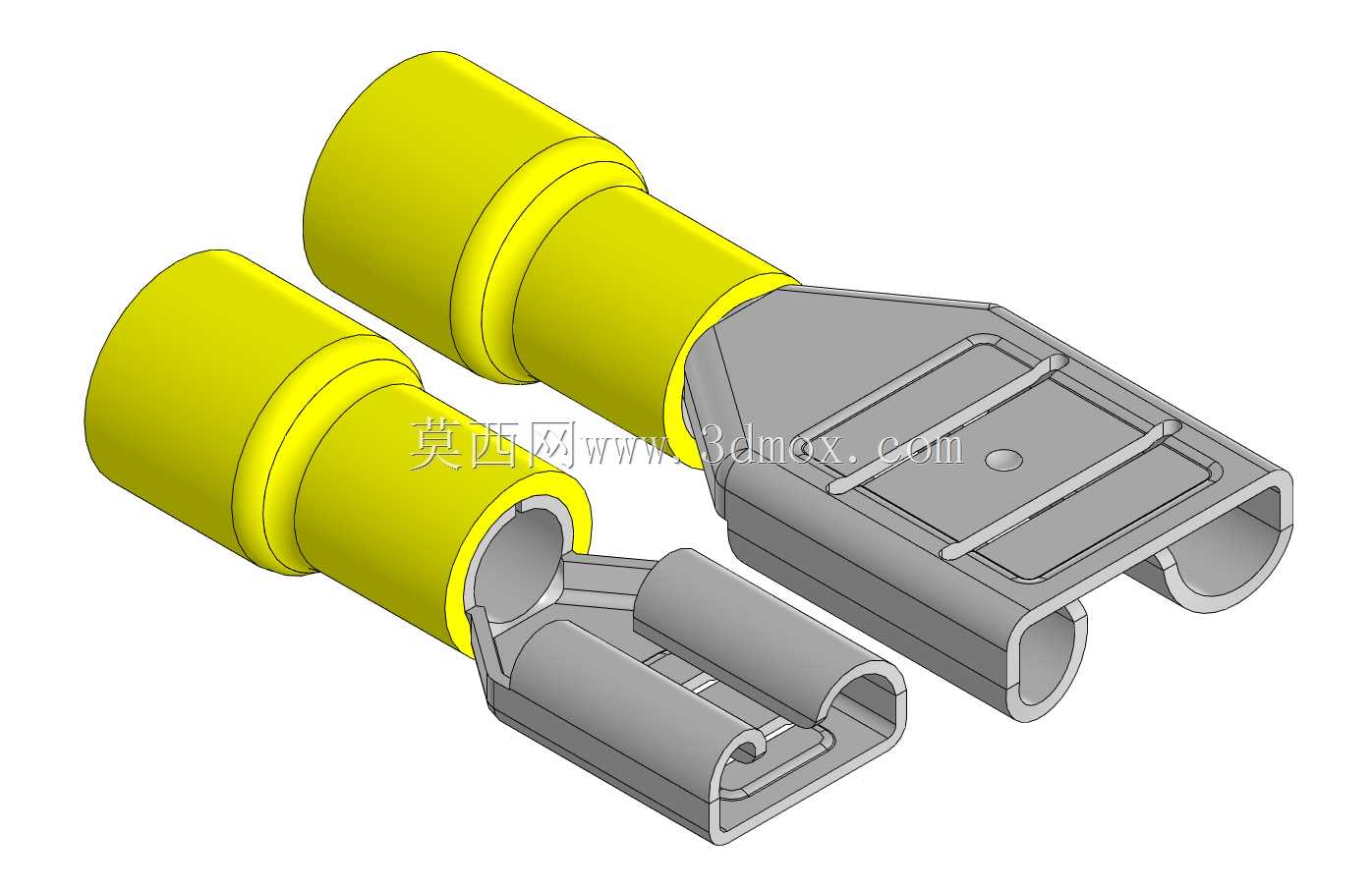

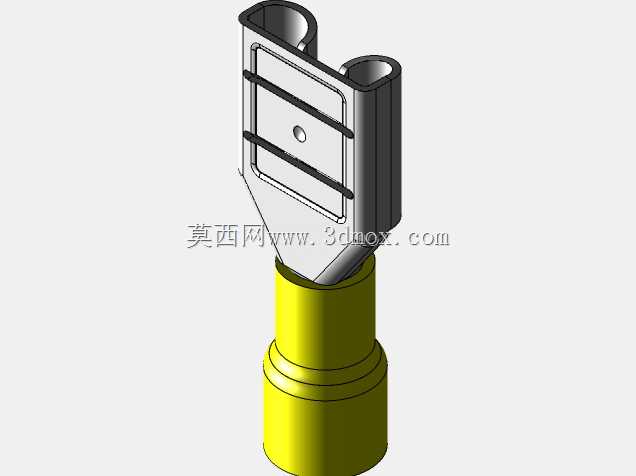

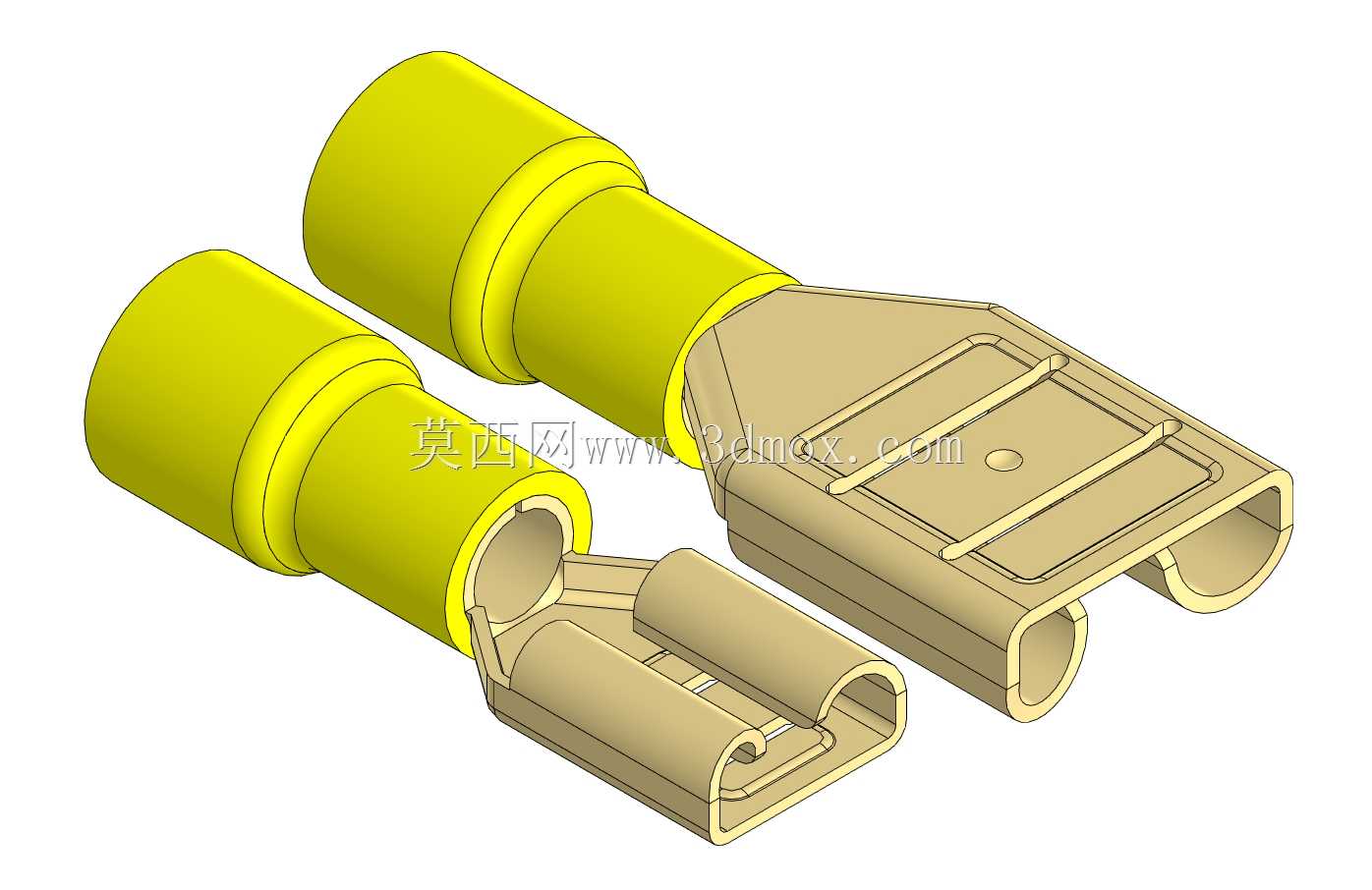

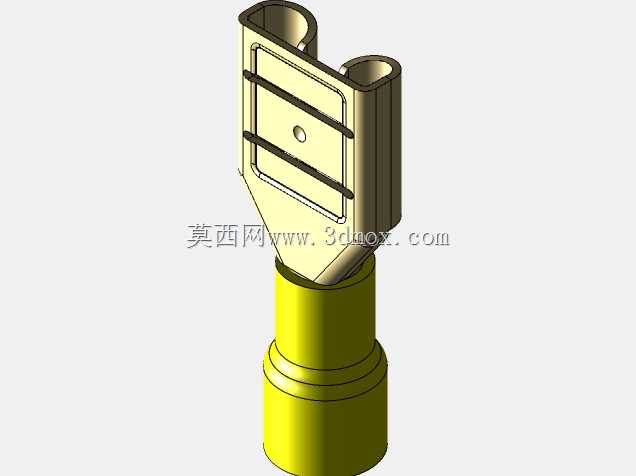

这类带黄色绝缘护套的铲形阴端子，是低压电气布线场景里极为常用的压接连接件，日常在配电柜二次回路布线、家电内部线束接驳、工业设备控制线路接线、汽车低压线束对接场景中都能见到它的身影，核心作用是实现导线与对接插片的快速可靠连接，相比裸端子能大幅降低接线处短路、误触碰带电部位的风险，也能减少接线端铜丝外露氧化的问题。从实际使用需求出发，它的结构设计完全围绕接线可靠性与操作便捷性展开，前端的金属阴接端采用带弹性收口的铲形腔体结构，适配对应规格的公端插片插入，腔体内部设置的限位凸点与弹性压片，能在公端插片插入后提供足够的接触正压力，避免设备运行过程中受振动影响出现接插松脱、接触电阻过大发热的问题；金属基材选用黄铜或镀锡铜材质，兼顾导电性能与结构弹性，镀锡层还能提升端子的抗氧化能力，延长潮湿工况下的使用寿命。后端的绝缘护套采用硬质绝缘塑料注塑成型，护套尾部设计有渐变收口结构，压接时能紧密包裹导线绝缘层，既可以对导线压接部位形成应力释放，避免导线反复弯折时在压接位置断裂，也能将带电的金属压接部位完全封闭，防止不同回路接线意外搭接造成短路。该规格端子适配4-6平方毫米的导线，对应美标线规AWG12-10的线径，接插部位的配合尺寸为6.3/9.4，也就是适配行业通用的6.3mm规格公端插片，安装时需要使用对应规格的冷压钳，分别将金属端的导线芯压接区、护套尾部的导线绝缘层压接区压实，压接完成后需要确认导线芯无外露、绝缘层被护套完全包裹，接插公端时要插到底听到弹性卡扣卡合的触感，才能保证连接可靠。在三维结构设计时，需要重点还原金属接插端的弹性腔体壁厚、内部凸点位置与尺寸，以及绝缘护套的内孔台阶结构，确保压接部位的干涉量、接插部位的配合间隙符合实际装配要求，护套外表面的环形加强筋结构也需要准确还原，该结构既可以提升护套的结构强度，也能在压接时增加钳口与护套的摩擦力，避免压接过程中护套移位。实际选型时需要根据导线线径、对接公端尺寸、使用环境的绝缘等级匹配对应规格，这类黄色绝缘护套通常对应适配4-6平方线径的端子，布线时要注意不同回路的端子接插后预留足够的电气间隙，避免高压回路之间出现爬电风险。
