木质DIY立式钻床固定支架结构

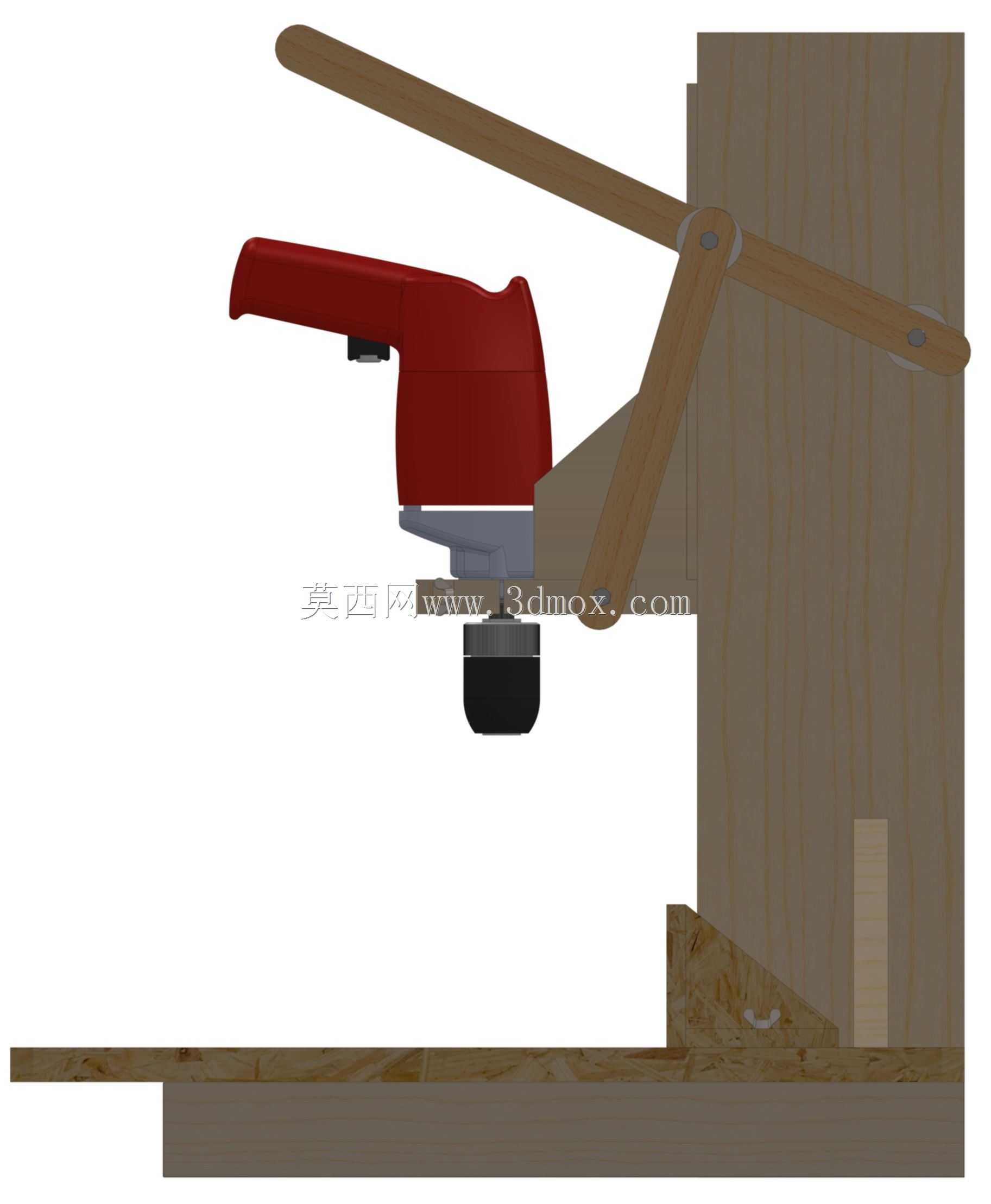

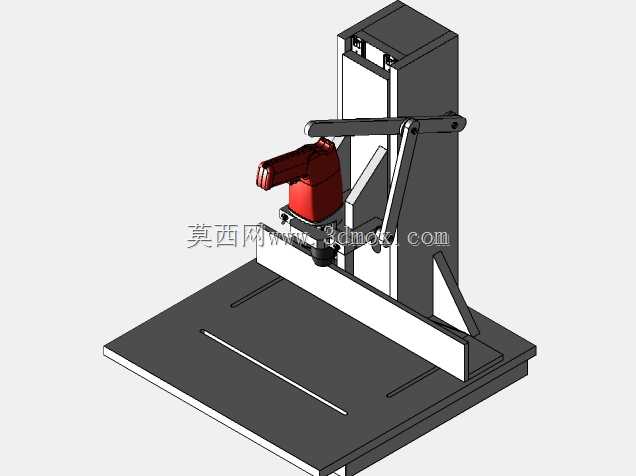

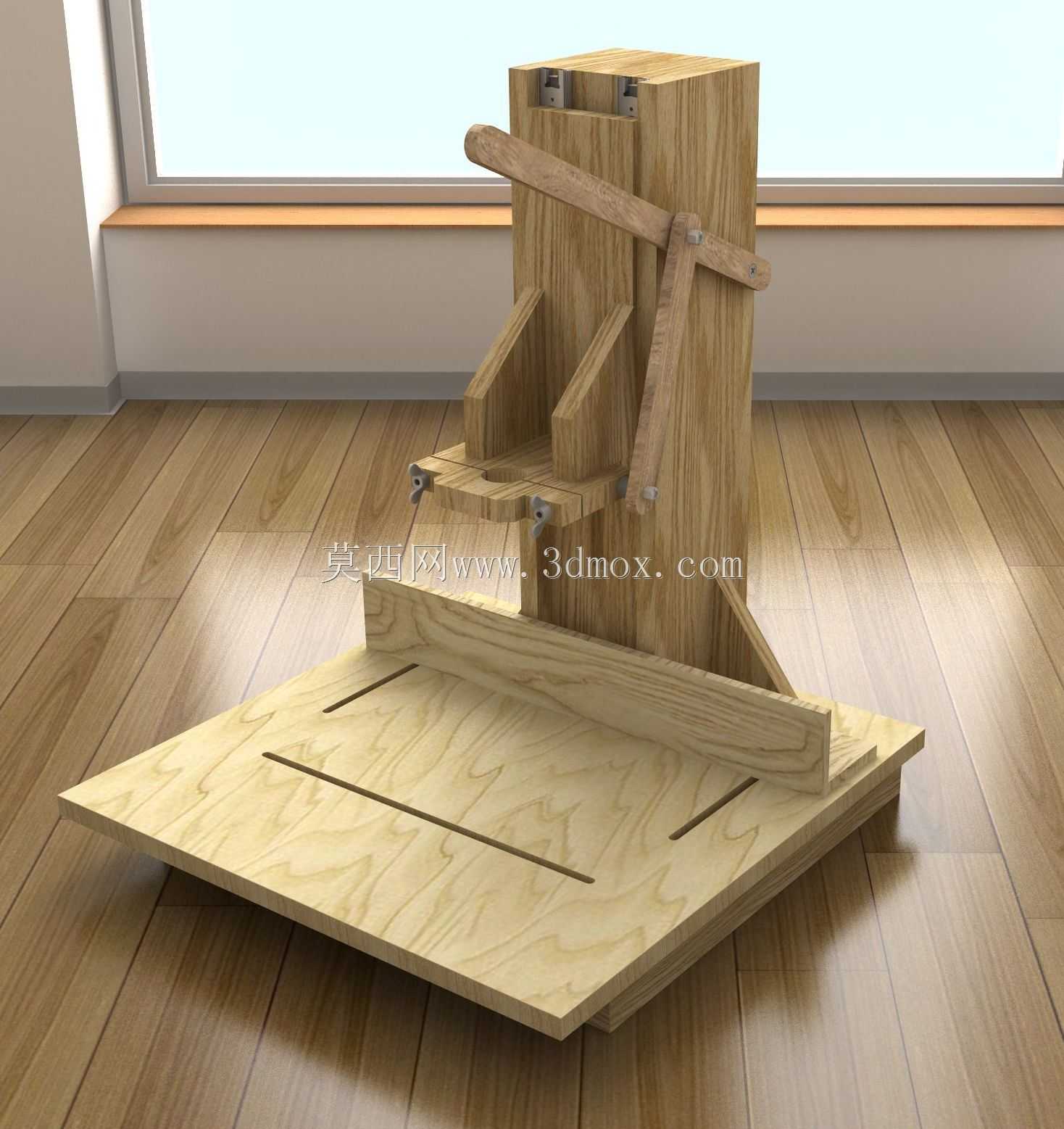

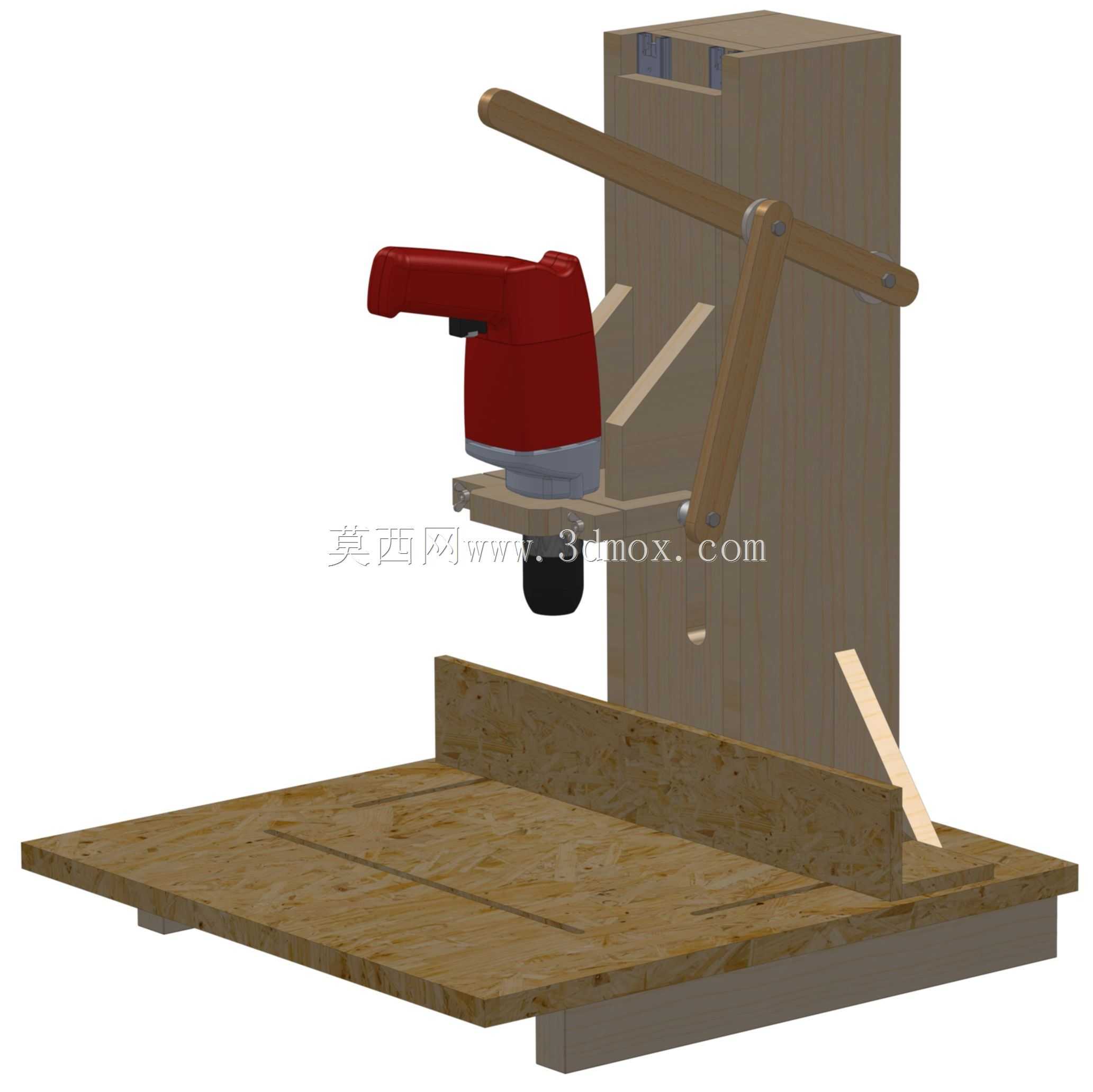

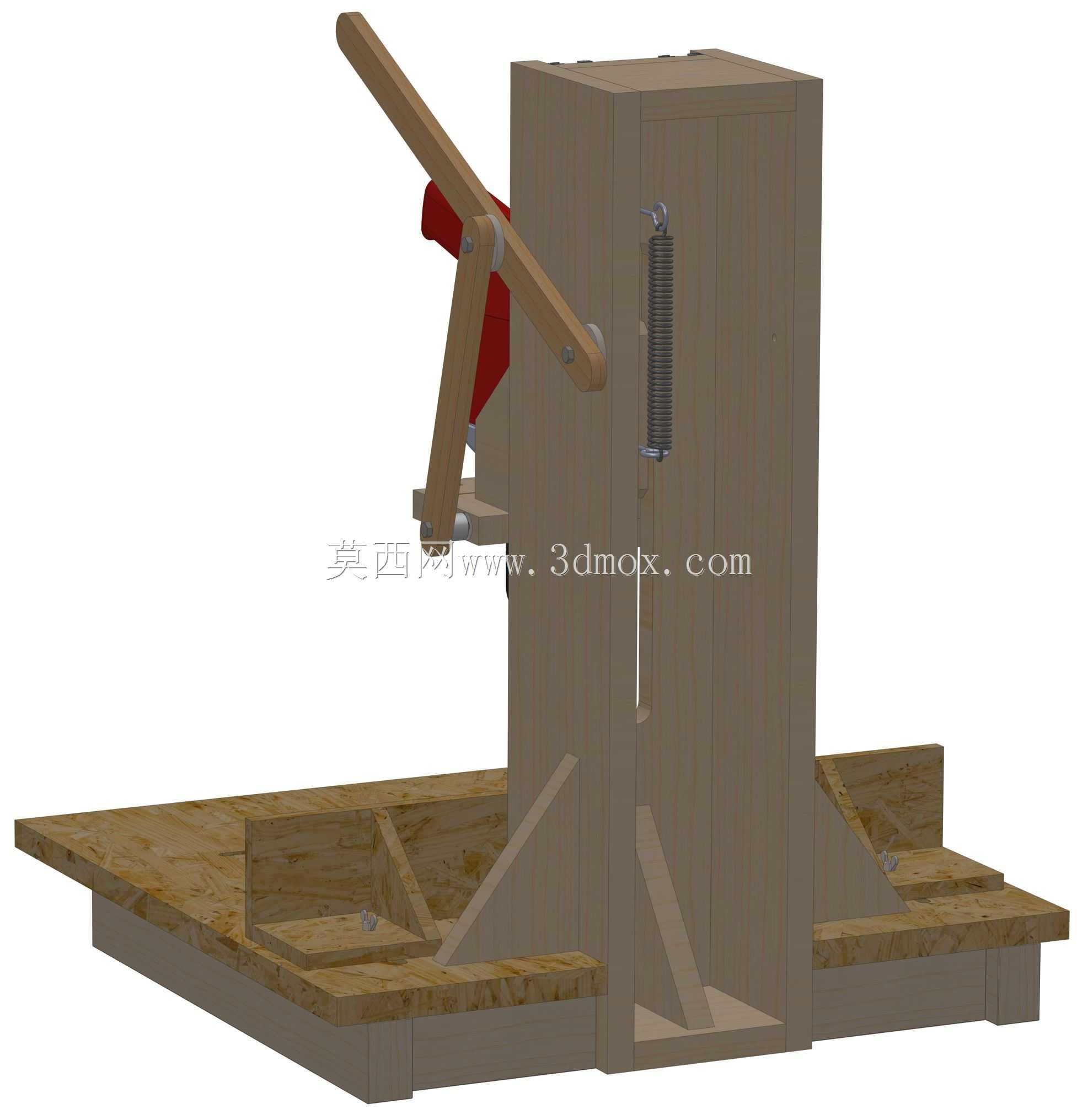

这款木质DIY钻床支架主要面向小型加工作业、家庭木工DIY、手工皮具加工、小型五金件钻孔等场景使用，能够替代昂贵的工业台钻，为手持电钻提供稳定的垂直导向与工件支撑，解决手持钻孔时容易出现的孔位偏移、钻孔倾斜、深度不可控等常见问题，尤其适合没有专业加工场地的手工爱好者、小型维修门店、校园创客空间使用，能够在有限的桌面空间内完成精度要求适中的钻孔加工作业。整体结构采用实木板材拼接制作，所有连接部位均通过标准紧固件完成装配，无需复杂的金属切削加工即可完成组装，使用者可以根据自身持有的电钻尺寸、常用加工工件的大小调整对应安装位的尺寸，适配市面上绝大多数常规规格的手持电钻。底座采用大尺寸平板结构设计，表面开设多道平行的T型导向槽，能够配合简易压块完成不同形状工件的快速装夹固定，底座的接触面积经过优化，放置在常规工作台面上时不会轻易发生侧翻，底部可额外粘贴防滑胶垫进一步提升作业时的稳定性。立式支撑立柱采用多层实木叠合加固结构，能够承受钻孔作业时产生的垂直下压力与侧向扭矩，避免长期使用后出现立柱倾斜、结构松动的问题。操作压杆采用杠杆式结构设计，通过铰接点的力臂配比优化，使用者只需要施加较小的下压力即可带动电钻完成垂直进给，进给行程经过合理规划，能够覆盖日常加工中绝大多数常见的钻孔深度需求，压杆的握持位置做了圆角打磨处理，长时间操作也不会出现硌手的问题。电钻安装位采用可调节式抱箍结构，能够适配不同直径的电钻颈部，安装后电钻的主轴与底座平面保持严格垂直，保证钻孔的垂直度精度。整体结构的安装边界适配常规家用工作台的桌面尺寸，不需要额外做地基固定，放置在平整的桌面即可投入使用，所有木质部件的边缘都做了倒角处理，避免组装和使用过程中出现毛刺划伤的问题。在实际使用过程中，使用者可以根据加工需求在底座上加装可调节的定位挡块，实现批量工件的同位置快速钻孔，大幅提升小件加工的效率，相比纯金属材质的商用钻架，这款木质结构的制作成本极低，加工难度小，普通爱好者只需要基础的木工工具就可以完成自制，同时木质结构的自重适中，既能够保证作业时的稳定性，也方便使用者根据需求挪动作业位置，不会像重型工业台钻一样难以移动。结构设计上充分考虑了木质材料的受力特性，在立柱与底座的连接位置加装了三角形加强筋，分散连接部位的应力，避免长期受力后出现连接处开裂的问题，所有活动铰接点都采用金属衬套加固，减少木质部件的磨损，延长整体结构的使用寿命。
