车床用四爪自定心卡盘夹持工装

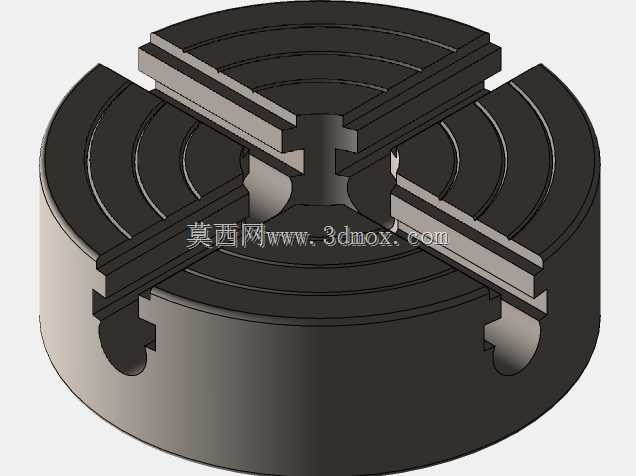

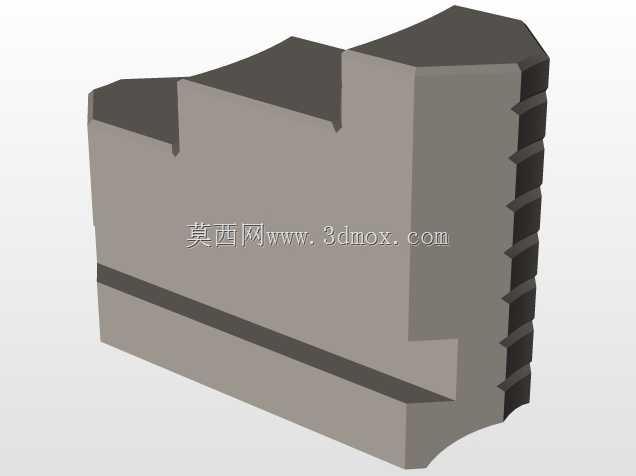

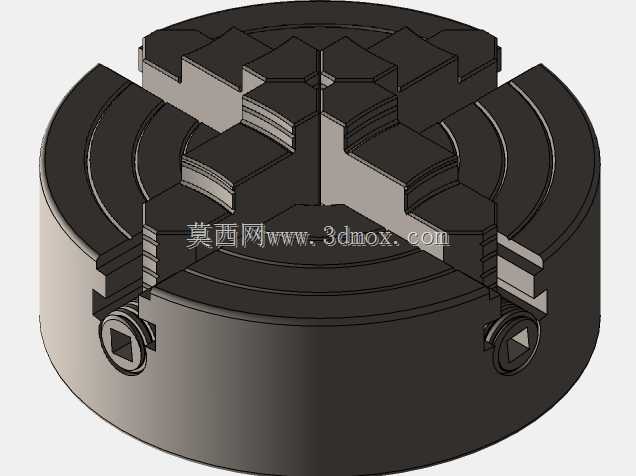

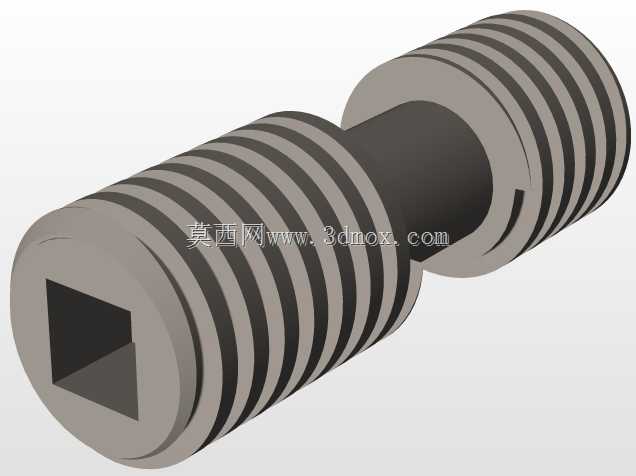

这款四爪卡盘是车床加工环节核心的工件夹持工装，主要应用于普通卧式车床、数控车床的回转类零件装夹作业，也可适配外圆磨床、分度头等设备完成异形工件的固定加工，在机械加工车间的单件小批量生产、复杂异形零件加工场景中承担核心装夹功能，可夹持方形、不规则形状、偏心类工件，弥补三爪卡盘仅能夹持规则回转件的不足。从功能特性来看，该卡盘采用四爪独立驱动结构，每个卡爪可单独调整行程，能够实现工件的偏心装夹，也可通过对爪调整实现高精度定心夹持，卡爪接触面设计有阶梯式防滑齿结构，夹持过程中可增大与工件表面的摩擦力，避免高速切削时工件打滑移位，盘体侧面设置的四方驱动头可配合卡盘扳手实现卡爪的松紧调节，操作力矩传递直接，锁紧后夹持力稳定，可承受大切深切削时的径向切削力。在设计思路上，该卡盘采用短圆柱连接结构作为安装基准，盘体中心预留通孔，可穿装长棒料工件，适配长轴类零件的贯穿装夹需求；盘体内部采用丝杆螺母传动结构，每个卡爪对应独立的传动副，调整时互不干涉，卡爪与盘体导轨面采用贴合式滑动结构，配合间隙经过优化设计，既保证卡爪滑动顺畅无卡滞，又能控制夹持时的浮动间隙，保障装夹精度。外形与安装边界方面，该卡盘整体为圆盘式结构，盘体外圆为规整圆柱面，安装时可直接与车床主轴端的法兰连接止口配合，安装端面设计有均匀分布的连接螺栓孔位，可适配主流车床主轴的安装尺寸，卡爪行程覆盖常规中小型零件的夹持范围，最大夹持直径可覆盖盘类、轴类零件的常见加工尺寸，最小夹持尺寸可适配小直径棒料的装夹需求，整体厚度经过优化，安装后不会过多占用车床的轴向加工行程，可保障车床的有效加工长度。在实际加工场景中，该卡盘可完成方形毛坯、偏心曲轴、不规则异形铸件的装夹找正，通过调整各卡爪的伸出量，可快速完成工件的找正作业，相比花盘装夹方式大幅降低异形件的装夹准备时间，同时卡盘整体采用高强度铸铁材质打造，盘体经过时效处理，长期使用不易产生变形，可保持长期的装夹精度稳定性，适配粗加工、半精加工乃至部分精加工工序的装夹需求。
