M5滚花手拧家具紧固连接螺钉

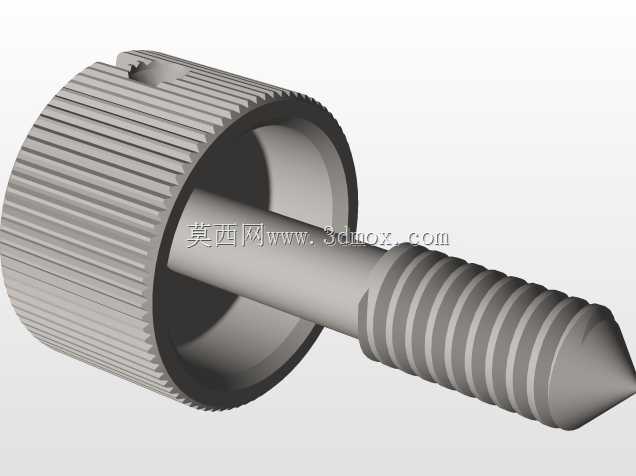

　　日常家具装配、小型通讯设备面板固定、检测仪器侧盖拆装场景里，经常会遇到需要频繁拆卸却不方便使用螺丝刀操作的工况，这类场景下传统的开槽或者内六角螺钉操作效率极低，还容易因为工具对位不准刮花工件表面，手拧式的滚花螺钉就是针对这类需求开发的紧固件。这款M5规格的手拧螺钉，头部采用大直径直纹滚花设计，滚花齿距控制在0.4mm左右，齿深0.2mm，手指捏持旋转的时候不会出现打滑的情况，即便是手上沾有少量油污或者佩戴薄款丁腈手套，也能施加足够的拧紧力矩，不需要借助额外工具就能完成锁紧或者拆卸操作，非常适合需要经常开合的设备检修口、家具活动层板固定、机箱侧盖安装这类场景。螺钉的螺纹段采用标准M5公制粗牙螺纹，螺纹公差带控制在6g级别，

　　和市面上常规的M5螺母、预制螺纹孔都能顺畅配合，不会出现卡滞或者滑牙的问题，螺纹末端做了120度的导向锥角，安装的时候不需要刻意对准螺纹孔，只要将锥端抵近孔位稍微旋转就能顺利导入螺纹，能有效提升装配环节的效率，尤其是在盲孔安装或者视线受阻的安装位置，导向锥端的设计能大幅降低对位难度。头部的内腔做了中空避让设计，当安装位置有突出的螺柱或者定位销时，中空结构可以容纳突出的部分，不会因为干涉导致螺钉无法拧紧到位，这个细节设计在薄板叠装的场景里实用性很强，很多时候薄板连接时背面的螺柱会高出板面1-2mm，普通实心头部的手拧螺钉会被突出的螺柱顶住，无法压紧板面，而这款螺钉的中空腔深度达到8mm，完全可以容纳常规的突出螺柱，

　　保证压紧面完全贴合板面，不会出现松动间隙。从安装边界来看，这款螺钉的头部外径为16mm，总长度22mm，其中螺纹段有效长度12mm，滚花头部高度10mm，安装时需要预留的最小操作空间为直径18mm的圆形区域，不需要预留螺丝刀的操作空间，在空间局促的设备内部也能顺利操作。设计过程中特意将头部和螺杆的衔接处做了R0.8的圆角过渡，避免应力集中导致的头部断裂问题，很多廉价手拧螺钉在头部和螺杆的衔接位置是直角结构，反复拧紧拆卸的时候很容易因为应力集中出现断裂，圆角过渡之后能大幅提升这个位置的抗疲劳强度，即便是频繁拆装也不容易出现断裂失效的问题。滚花头部的端面做了0.3mm的倒角处理，没有锋利的毛边，手指旋转接触的时候不会划伤皮肤，

　　装配过程中的操作安全性更好。螺纹段的表面粗糙度控制在Ra1.6以下，螺纹配合的时候阻力更小，拧紧过程中不会出现卡顿的手感，能清晰感知到拧紧力矩的变化，避免因为力矩过大拧滑螺纹或者力矩过小导致连接松动。在家具装配场景里，这款螺钉可以用于实木家具的活动拉手固定、展示柜的层板支架锁紧、可拆卸家具的拼接连接，不需要用户额外准备螺丝刀，徒手就能完成家具的组装和拆卸，降低了家具的装配门槛。在通讯设备装配场景里，这类手拧螺钉常用于设备面板的快速固定，检修的时候不需要携带工具就能快速拆开面板，提升设备检修的效率，尤其是在户外作业的场景下，不需要携带额外的工具就能完成设备维护，大幅降低作业的准备成本。在小型实验仪器的装配场景中，这类手拧螺钉可以用于仪器盖板、样品夹具的快速固定，实验过程中需要频繁更换样品或者调整夹具位置的时候，徒手就能完成松紧操作，不会因为工具的金属部分刮花仪器的表面涂层。从建模逻辑来看，这款螺钉的建模优先保证了螺纹参数的准确性，滚花特征采用阵列直纹的方式实现，既保证了滚花外观的还原度，也不会因为特征过于复杂导致模型文件过大，适合在装配设计的时候直接调用，不需要额外简化就能用于装配干涉检查、装配动画制作等工作。模型的所有尺寸都按照实际加工的公差要求预留了配合间隙，导入到装配体中不会出现配合过盈或者间隙过大的问题，能直接用于结构验证工作。
