深沟球式滚珠轴承三维结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:663602
  • 深沟球式滚珠轴承三维结构设计
  • 深沟球式滚珠轴承三维结构设计
  • 深沟球式滚珠轴承三维结构设计
  • 深沟球式滚珠轴承三维结构设计
  • 深沟球式滚珠轴承三维结构设计

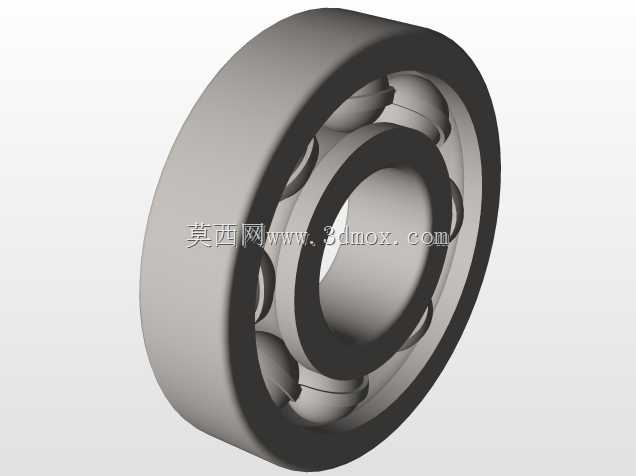

  在各类旋转传动机构的设计选型中,滚珠轴承是应用覆盖范围极广的支撑类部件,从小型消费电子的转轴结构,到重型工业设备的主轴支撑,再到交通运输装备的轮系传动,几乎所有存在回转运动需求的机械结构,都需要这类部件承担径向载荷与少量轴向载荷,降低轴系运转过程中的摩擦阻力,同时约束轴类零件的径向与轴向窜动,保证回转精度维持在设计允许的公差范围内。这款滚珠轴承采用最经典的深沟球结构设计,整体由外圈、内圈、球形滚动体、冲压保持架四个核心部分组成,建模过程中严格遵循滚动轴承的通用设计规范,对滚道曲率、滚动体直径、游隙预留量都做了符合工程实际的参数还原,没有出现结构干涉或者装配逻辑错误的问题。从实际应用场景来看,

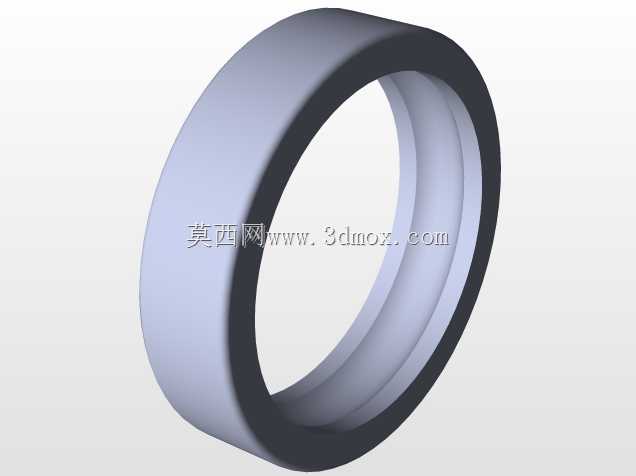

  这类轴承既可以单独使用在轻载高速的传动场景,比如小型伺服电机的输出轴支撑、办公设备的辊轴传动、家用电动工具的回转结构,也可以成对组配使用在载荷方向存在复合变化的场景,比如机床主轴的前端支撑、汽车变速箱的传动轴定位、输送线的辊筒两端支撑,不同安装场景下只需要根据载荷计算结果匹配对应尺寸规格的型号,不需要对轴承本身的结构做定制化修改,这也是这类标准件能够在全行业普及的核心原因。从设计思路上看,建模时优先保证了各部件的装配逻辑正确性:内圈的外径面加工有与滚动体曲率匹配的弧形滚道,安装时与轴类零件采用过盈配合,随轴一同做回转运动;外圈的内径面同样加工有对应曲率的滚道,安装时嵌入轴承座或者设备壳体的安装孔内,通常保持固定状态,

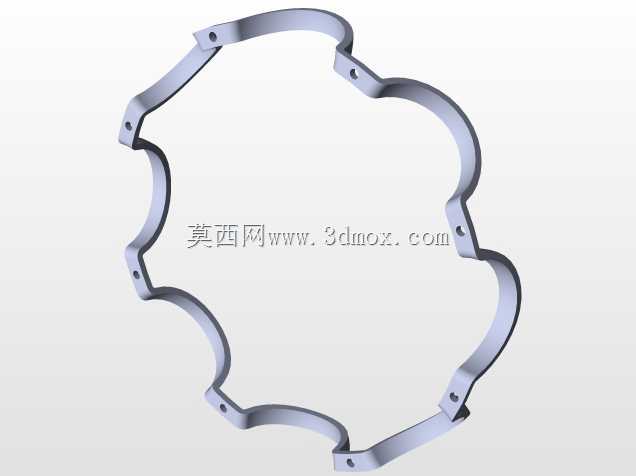

  部分特殊工况下也可采用外圈回转、内圈固定的安装方式;球形滚动体均匀排布在内外圈的滚道之间,是承担载荷、将滑动摩擦转化为滚动摩擦的核心零件,滚动体的直径、数量直接决定了轴承的额定动载荷与静载荷参数;保持架采用浪形冲压结构,将相邻的滚动体均匀分隔开,避免滚动体在运转过程中相互接触产生额外摩擦与磨损,同时引导滚动体在滚道内正常运转,在轴承进出载荷区时对滚动体起到一定的兜束作用。在外形尺寸与安装边界的还原上,模型严格对应标准深沟球轴承的尺寸规范:外圈外径、内圈内径、轴承整体宽度三个核心安装尺寸都符合通用安装公差要求,外圈的外圆柱面、内圈的内圆柱面都做了安装导向倒角处理,避免压装过程中出现边角磕碰损伤安装孔或者轴面的问题;

  滚道的曲率半径略大于滚动体的半径,保证滚动体与滚道之间为点接触状态,既能够降低运转时的摩擦阻力,也能预留出合理的工作游隙,容纳运转过程中因为温升产生的热膨胀量,避免出现轴承抱死的故障。很多刚接触机械设计的人员在做轴系建模时,往往会忽略轴承的安装边界细节,比如忘记预留轴承的安装定位台阶高度,或者压装时的导向倒角尺寸,导致后续加工装配时出现轴承无法压装到位、或者拆卸时没有施力位置的问题,这个模型在细节上还原了轴承两侧的密封槽预留结构、内圈与外圈的挡边高度,能够帮助设计人员在做整机结构设计时,准确核对轴承座的孔用挡圈槽位置、轴肩的高度限制,避免出现设计干涉。另外在实际选型过程中,这类滚珠轴承的极限转速通常高于同尺寸的滚子轴承,因为滚动体为球形,运转时的离心力更小,更适合高速轻载的应用场景,但在承受冲击载荷或者大径向载荷的场景下,其承载能力不如滚子轴承,设计选型时需要根据实际的载荷谱、转速要求、工作环境温度做综合匹配,不能盲目套用标准件型号。这个三维模型完整还原了轴承的装配关系,各零件都可以单独拆分查看结构细节,既可以用于设备整机装配时的标准件调用,也可以作为机械原理教学中滚动轴承结构的演示模型,帮助初学者理解滚动轴承的载荷传递路径、各部件的实际作用,避免在设计中出现选型错误或者结构干涉的问题。
