双轮平移推拉门窗承重滚轮结构设计

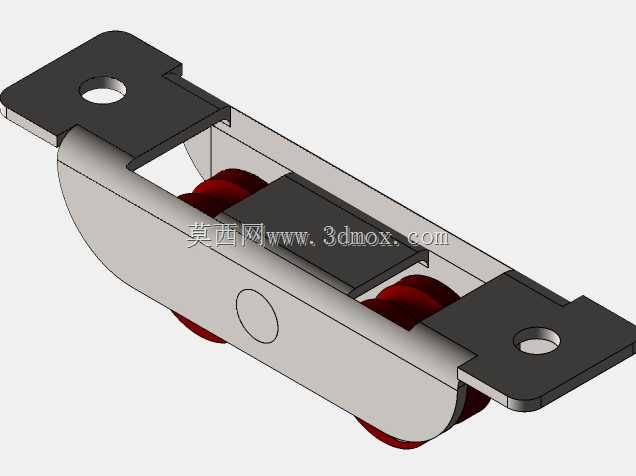

这款滚轮主要适配平移类推拉门窗的滑动承重需求，在民用住宅、商用办公空间的推拉门、推拉窗、平移隔断等场景中广泛应用，核心作用是承载门窗扇体的整体重量，同时将扇体与轨道间的滑动摩擦转化为滚动摩擦，大幅降低门窗推拉过程中的操作阻力，避免扇体长期使用出现下坠、卡滞、推拉异响等常见问题。从结构设计来看，整体采用对称式布局，两侧延伸出带安装孔的固定翼板，安装时可直接通过紧固件将滚轮组件固定在门窗扇体的下沿预留槽位内，翼板上的安装孔预留了微小的位置调整余量，现场安装时可根据扇体与轨道的实际配合间隙微调滚轮的前后位置，保证两个滚轮的受力均匀，避免出现单轮偏载导致的磨损加剧问题。中间的轮架采用弧形包覆式结构，将两个滚轮完全容纳在架体内部，既可以阻挡外界灰尘、杂物进入滚轮的转动间隙，减少滚轮卡滞的概率，也能对滚轮形成侧向防护，避免安装或运输过程中滚轮受到侧向撞击出现变形。滚轮采用双轮并排设计，相比单轮结构，双轮与轨道的接触面积更大，单位面积承受的压强更小，不仅能提升整体承重能力，还能分散轨道受到的压力，减少轨道长期受压出现的局部变形，适配市面上常见的凸轨、平轨等多种门窗轨道类型。设计过程中重点考量了安装边界的适配性，整体架体的厚度控制在常规门窗型材的预留安装槽尺寸范围内，不需要对型材进行额外裁切加工即可直接装配，轮体突出架体下沿的高度经过反复校核，既保证轮体与轨道有足够的接触深度，避免推拉过程中出现脱轨问题，也不会因为突出量过大导致扇体与边框之间的配合间隙超标，影响门窗的密封性能。轮体与架体之间的转动轴采用间隙配合设计，预留了合理的转动旷量，即使长期使用出现轻微的磨损积尘，也不会出现转动卡滞的问题，同时架体上预留的圆形定位标记，可在装配时快速对齐型材上的定位基准，提升现场安装的效率，减少装配误差。
