M8弯角式黄铜润滑脂注油嘴结构

　　在各类需要定期加注润滑脂的运动副结构中，这类弯角式注油嘴是极为常见的油路终端配件，日常维护时黄油枪的输出端直接与注油嘴端部的对接结构卡合，即可将高压润滑脂注入摩擦副内部，避免运动部件出现干磨、卡滞、异常磨损等问题。不同于直通式注油嘴，这款弯角结构的注油嘴专门适配安装空间局促、注油操作方向存在遮挡的工况，比如机床滑台侧面、工程机械铰接销轴处、小型减速机箱体侧壁、农用机械传动连接位等场景，当安装位置的正面被其他结构件遮挡，无法将黄油枪垂直对准直通油嘴时，90度左右的弯角结构可以让注油操作从侧面完成，不需要额外拆卸周边遮挡的零部件，大幅降低日常维保的操作难度。

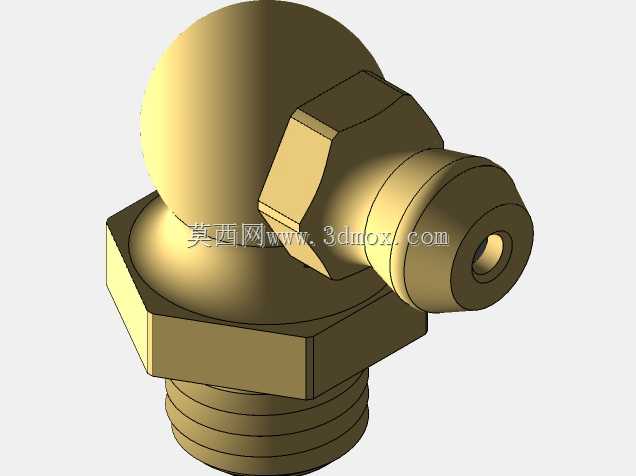

　　从结构设计逻辑来看，这款注油嘴整体采用黄铜材质加工，底部为标准M8外螺纹安装段，螺纹段长度适配常规壁厚的安装基体，安装时通过中部的外六角结构施加拧紧扭矩，六角对边尺寸符合常规扳手的操作空间要求，不需要定制特殊工装即可完成装配，拧紧后六角下端面与安装基体表面贴合，配合螺纹段的密封预紧力，可避免润滑脂从安装结合面渗漏。上部的球形密封头是与黄油枪对接的核心部位，球面尺寸匹配通用黄油枪的卡爪结构，对接后可以形成可靠的临时密封，保证高压注油过程中润滑脂不会从对接位置溢出。弯角过渡位置做了圆滑的流道处理，内部注油通道没有直角死区，高压润滑脂通过时不会出现流阻过大、残留旧脂堵塞通道的问题，端部的注油孔内置单向密封结构，注油时在油脂压力作用下开启，注油完成后自动闭合，既可以防止内部润滑脂反向溢出，也能阻挡外界的粉尘、切削液、水汽进入油路内部，避免润滑脂被污染变质。

　　从安装边界来看，这款注油嘴的螺纹规格为M8，安装时需要在基体上加工对应的M8内螺纹孔，螺纹孔深度需要大于螺纹段长度3mm以上，保证螺纹完全旋入后端部不会顶到孔底，同时安装位置周边需要预留至少15mm的扳手操作空间，用于拧紧中部的六角结构；弯角朝向可以根据实际注油操作的方向在拧紧时调整，最终固定后注油端的轴线方向需要避开周边结构件，保证黄油枪可以顺利卡合对接，注油端前方需要预留不短于20mm的操作空间，满足黄油枪卡爪的插拔行程要求。

　　在实际选型应用中，这类注油嘴的适配场景覆盖了绝大多数中低压润滑脂加注系统，工作压力可以满足常规手动黄油枪、气动黄油枪的输出压力范围，黄铜材质的抗锈蚀性能可以适应普通车间、户外工程机械、农用设备的工作环境，不会因为短期暴露在潮湿环境中出现锈死、无法对接的问题。建模过程中需要重点关注几个关键尺寸的精度：中部六角的对边尺寸需要符合标准紧固件的公差要求，避免扳手无法卡合打滑；上部球面的轮廓度需要控制在合理范围内，保证与黄油枪对接时的密封性能；内部流道的孔径需要保持一致，避免出现缩径导致注油阻力过大；螺纹段的尺寸公差需要符合普通连接螺纹的标准，保证安装时的互换性，不需要二次修配即可直接装配到对应规格的螺纹孔上。不同于塑料材质的注油配件，黄铜材质的注油嘴可以承受更高的拧紧扭矩，在频繁的注油操作中不容易出现端部开裂、螺纹滑牙的问题，使用寿命更长，适合在维保频率较高的工业设备上使用。在装配时需要注意，螺纹段可以配合适量的密封胶或者生料带使用，进一步提升安装位置的密封性能，避免长期使用后润滑脂从螺纹间隙渗漏，同时拧紧扭矩需要控制在合理范围，避免扭矩过大导致螺纹滑牙或者黄铜本体出现开裂变形。
