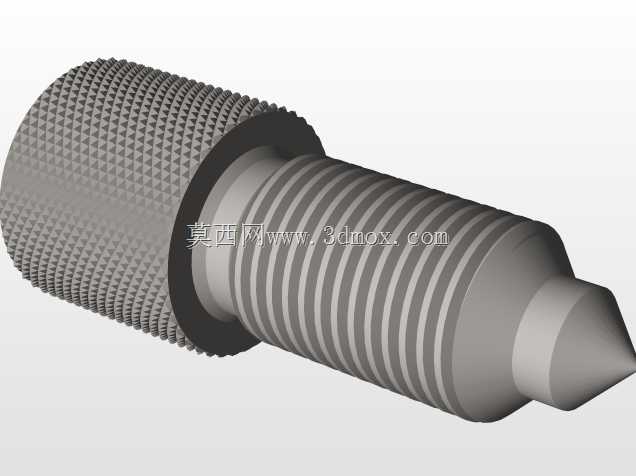

M8规格头部滚花尖端紧定螺钉结构

　　避免手动操作的时候因为力臂过小导致锁紧力不足，使用中出现松动移位的问题。螺钉的螺纹段采用标准M8公制粗牙螺纹，牙型角60度，螺纹的公差带按照常用的6g级精度设计，能和市面上绝大多数标准M8内螺纹孔直接适配，不需要额外进行二次攻丝或者修配，螺纹段的长度可以覆盖多数薄板连接、工装定位的常见安装深度，在设计安装孔的时候，只需要按照标准M8螺纹底孔尺寸加工，预留出足够的螺纹旋合长度就能保证连接强度。螺钉的末端采用锥面尖端结构，锥角按照常用的紧定螺钉端角设计，在锁紧的时候，尖端可以直接顶在被固定零件的表面或者预先加工的定位凹坑里面，能提供足够的轴向顶紧力，限制被连接件的轴向和周向位移，相比平端紧定螺钉，尖端结构的顶紧定位精度更高，在通讯设备装配、小型工装夹具调试、电子治具定位这类需要频繁手动调节锁紧位置的场景里，这类带滚花头部的尖端螺钉是非常常用的紧固件，不需要额外借助扳手、螺丝刀这类工具，操作人员直接用手指捏住头部的滚花纹路就能完成拧紧或者拧松操作，在设备调试阶段、需要频繁拆装调整的工位上，能大幅减少操作的辅助时间，提升装配和调试的效率。从结构设计来看，这款螺钉的头部采用了全周网纹滚花结构，滚花的纹路深度和齿距经过匹配设计，手指捏持的时候能提供足够的静摩擦力，即使手上沾有少量防锈油或者装配用的润滑脂，也不会出现打滑的情况，滚花区域的直径比螺纹公称直径大出足够的尺寸，保证手指施力的时候有足够的力臂，不需要用太大的握力就能获得足够的锁紧力矩，

　　在需要固定轴类零件相对位置、调节零件间隙的场景里，能更精准地控制锁紧位置，不会因为接触面打滑出现位置偏移。在建模的时候，滚花部分的纹理是建模的重点，不能只做外观示意，要还原实际滚花加工后的齿形结构，保证滚花区域的外径尺寸和实际加工后的尺寸一致，避免后续做装配干涉检查的时候出现误差；螺纹部分采用真实牙型建模，而不是用贴图示意，这样在做工程图导出、装配干涉分析的时候，能准确反映螺纹配合的实际间隙，不会出现虚拟装配中无干涉、实际装配中出现牙型碰撞的问题。安装边界方面，这款螺钉因为头部带有大直径的滚花结构，安装的时候需要在头部周围预留足够的手指操作空间，不能把头部埋入沉孔内部，否则就无法发挥手动拧动的优势，设计安装位的时候，

　　滚花头部周围至少要预留出10mm以上的径向操作空间，轴向方向要保证螺钉拧紧之后，尖端顶紧被固定件时，滚花头部和安装基准面之间保留1-2个螺距的余量，避免螺纹旋合到根部出现锁死的情况。在通讯类设备的结构里，这类螺钉常用来固定内部的模块安装支架、调节屏蔽罩的压紧间隙，因为不需要工具就能操作，后期设备维护的时候，不需要携带成套工具就能完成模块拆装，非常适合现场运维的场景；在小型工装夹具上，这类螺钉常用来做可调定位挡块的锁紧件，调试工装的时候，操作人员可以一边调整挡块位置，一边直接用手拧紧螺钉固定位置，比需要内六角扳手操作的普通紧定螺钉操作效率高很多。从受力角度来看，因为是手动拧紧，锁紧力矩不会太大，所以这类螺钉适合用在受力不大、

　　需要频繁调节的定位场合，不适合用在大载荷、强振动的重载连接位置，选型的时候要注意使用场景的载荷匹配，避免因为锁紧力不足导致连接失效。建模过程中，还需要注意头部和螺纹段衔接位置的退刀槽结构，退刀槽的宽度和深度要符合螺纹加工的工艺要求，不能出现螺纹直接收尾在头部台阶面的结构，否则实际加工的时候会出现螺纹加工不到位、头部和螺杆衔接位置应力集中的问题，退刀槽的圆角也要按照工艺要求做出来，减少热处理和使用过程中的应力集中风险，提升零件的使用寿命。尖端部分的锥面和螺纹段的同轴度是保证定位精度的关键，建模的时候要保证锥面的轴线和螺纹轴线完全重合，这样锁紧的时候尖端的顶紧力才会沿着螺纹轴线方向传递，不会出现偏载导致的被顶零件移位问题。
