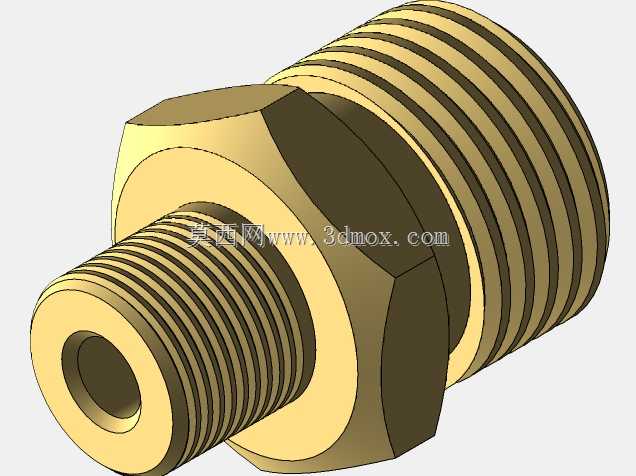

异径外螺纹六角黄铜过渡接头结构

　　同时也能在拧紧时给端面密封件留出均匀的压缩余量，不会因为边角硬接触导致密封垫局部剪切破损。两端的外螺纹段采用了不同的公称直径设计，大端螺纹适配大通径主管路，小端螺纹对接小通径支路，两段螺纹的收尾处都设计了不完整螺纹的退刀槽结构，退刀槽宽度控制在1.5倍螺距，既方便车削加工时退刀，也能保证螺纹拧入对应内螺纹接口时可以完全拧到底，不会因为螺纹收尾的余高导致接口无法贴合，出现泄漏隐患。中间的内通孔是等通径渐变设计吗？不，实际是按照两端管路的通径做了平滑过渡，没有出现直角台阶，这样流体经过接头时不会产生明显的紊流和压损，对于气动系统来说能减少压力损耗，对于供水系统来说能避免杂质在台阶处沉积堵塞。从安装边界来看，这款黄铜材质的异径外螺纹接头，是流体管路系统里极为常见的过渡连接件，日常在气动控制回路、低压液压支路、民用供水支路、小型制冷设备管路、通讯基站冷却管路等场景都能见到它的身影，核心作用是实现两种不同通径、不同螺纹规格的管路对接，同时依靠黄铜本身的耐蚀性、易切削加工特性，兼顾密封可靠性与长期使用的稳定性。从结构设计逻辑来看，中间的六角台是整个零件的核心受力基准，设计时特意将六角对边尺寸控制在常规开口扳手、活动扳手的适配范围内，安装时不需要定制专用工装，现场运维人员用常规工具就能完成拧紧操作，六角台的两个端面都做了0.2mm的倒角处理，避免加工和安装过程中出现锐边割伤密封垫、划伤操作人员的问题，

　　设计时已经考虑了现场安装的操作空间，六角台的轴向厚度足够承受拧紧时的扭矩，不会因为扳手施力导致零件变形，两端螺纹的有效旋合长度都满足管螺纹连接的密封要求，不需要额外增加过长的螺纹段浪费材料，毕竟黄铜材料成本相对较高，合理控制螺纹长度能在保证连接强度的前提下控制零件重量和加工成本。选材上采用铅黄铜材质，一方面是切削加工性能好，车削螺纹、铣六角的时候刀具磨损小，加工出来的螺纹表面粗糙度能达到Ra3.2以上，螺纹配合的密封性更好；另一方面黄铜本身和常用的管路密封材料——生料带、丁腈橡胶密封圈、聚四氟乙烯密封垫的兼容性都很好，不会出现材料腐蚀溶胀的问题，在常温水、压缩空气、低压润滑油、弱腐蚀性制冷剂等介质里长期使用也不会出现锈死、

　　螺纹粘连的问题，后期维护拆卸也很方便，不会像钢制接头那样长期使用后锈死在管路里，只能切割更换。在实际选型应用的时候，需要注意两端螺纹的牙型匹配，大端如果是管螺纹的话要区分是55度密封管螺纹还是普通公制螺纹，避免牙型不匹配导致的密封失效，这款接头的设计里特意将螺纹公差控制在中等精度等级，既能保证和标准内螺纹件的互换性，也不会因为公差过松导致配合间隙过大泄漏。另外，六角台的两个端面的平面度要求控制在0.05mm以内，当采用端面密封形式的时候，这个平面度能保证密封垫被均匀压缩，不会出现局部间隙，相比单纯依靠螺纹密封的结构，端面加密封垫的形式能承受更高的工作压力，也能适应一定的管路振动，不会因为设备运行的轻微振动导致螺纹松动泄漏。

　　很多通讯设备的冷却回路里，因为安装空间狭小，管路排布密集，这种异径过渡接头不需要额外加装转接头，一个零件就能完成两种管径的对接，能减少管路里的连接点数量，每减少一个连接点就减少一个潜在的泄漏点，对于长期无人值守的通讯基站冷却系统来说，这种可靠性提升是非常有实际意义的。在气动设备的气路排布里，这类黄铜接头还能承受一定的瞬时压力冲击，因为黄铜本身的塑性较好，不会像脆性铸铁接头那样在压力冲击下出现开裂，即使出现轻微的过载，也只会产生塑性变形而不会瞬间爆裂，能给运维人员留出排查故障的时间，不会出现突然漏气导致整个气路失压、设备停机的问题。建模的时候，这类零件需要重点注意螺纹的收尾结构、退刀槽的尺寸、六角的倒角细节，很多新手建模的时候容易忽略退刀槽，直接把螺纹画到六角台端面，实际加工的时候这种结构是无法加工到位的，装配的时候也会出现干涉，另外通孔的过渡圆角也不能省略，直角台阶不仅会增加流体阻力，在加工的时候内孔转角处也会出现应力集中，长期受压力冲击的时候容易在转角处产生裂纹。
