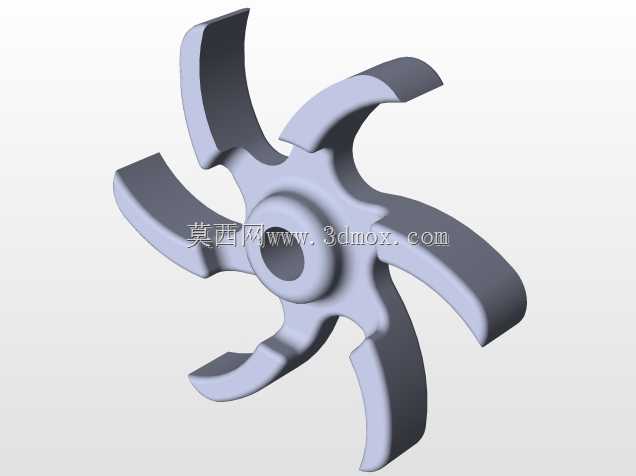

六弯叶开式搅拌叶轮结构设计

　　这款六弯叶开式叶轮，是流体搅拌、介质输送类设备里的核心做功部件，日常在化工搅拌釜、水处理曝气装置、小型浆料输送泵、食品均质设备里都能见到同结构的部件，核心作用是通过自身旋转带动周边介质产生定向流动，完成介质混合、悬浮颗粒输送、气液两相分散的工艺需求。

　　从结构设计逻辑来看，采用六片等角度分布的后弯式叶片，相邻叶片间的夹角严格控制在60度，这种排布方式能在旋转过程中让每片叶片的受力更均匀，避免运行时出现径向力不平衡导致的轴系振动。叶片的弯曲弧度是经过流场验证的，和直叶片结构相比，后弯的叶型能降低介质在叶片出口处的湍流损耗，同等转速下的输送效率更高，同时不容易在叶片表面形成介质挂壁、纤维缠绕的问题，哪怕是输送含有少量固体颗粒的浆料、或者粘度稍高的流体，也能保持稳定的做功状态，不会因为叶片卡滞造成负载骤升。

　　叶轮中心的轮毂部分采用带中心通孔的凸台结构，中心孔的尺寸是按照常用的搅拌轴、泵轴直径做的适配设计，轮毂和叶片的连接位置做了大圆角过渡，没有尖锐的应力集中棱角，不管是采用金属铸造后机加工的生产方式，还是用工程塑料注塑成型，这个过渡结构都能降低成型时的缺陷概率，同时在长期承受交变载荷的工况下，能避免轮毂和叶片连接位置出现疲劳断裂。轮毂的轴向长度做了针对性优化，既保证和传动轴配合时有足够的接触面积，传递扭矩时不会出现轴孔打滑，也不会因为轴向尺寸过长占用过多的安装空间，给轴端的锁紧螺母、密封件预留出足够的装配位置。

　　安装边界上，这款叶轮的径向最大尺寸适配常规的小容积搅拌腔体、小流量泵体的内部空间，安装时需要注意叶片外缘和腔体内壁的间隙控制在合理范围，间隙过大会造成腔体内壁附近的介质无法被有效带动，形成流动死区，影响混合或者输送效率；间隙过小则容易因为轴系的径向跳动造成叶片和内壁刮擦，损坏设备。叶片的轴向宽度经过匹配设计，在浸入式搅拌的工况下，只要叶轮的安装位置在液面以下足够深度，就能同时带动轴向和径向的介质流动，不会出现表层液体飞溅、底部介质沉积的问题。

　　实际工况适配性上，这种开式无前后盖板的叶轮结构，相比闭式叶轮，过流通道更宽敞，输送含有小粒径固体颗粒、短纤维的介质时不容易发生堵塞，日常维护时清理叶片表面的残留介质也更方便。如果用于腐蚀性介质的工况，只需要更换对应的耐腐蚀材质，比如316L不锈钢、增强聚丙烯，不需要调整整体结构尺寸就能直接适配，结构的通用性很强。在建模过程中，叶片的曲面是通过扫掠成型的，每个截面的翼型角度都保持一致，保证实际生产出来的叶轮动平衡精度达标，运行时在额定转速范围内不会出现过大的振动，能有效延长配套轴承、密封件的使用寿命。
