BSP管螺纹内螺纹加工抽头结构

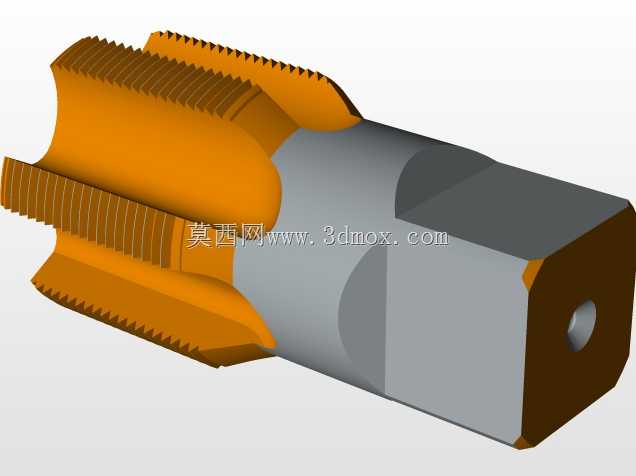

　　在液压管路、气动系统、给排水管线的现场安装与批量预制环节，BSP平行管螺纹的内螺纹加工质量直接决定管路连接的密封可靠性，这款抽头正是针对BSP标准内螺纹的机加工工序设计的成型刀具，适配台式钻床、加工中心、手持攻丝机等多种加工设备的装夹需求。从结构设计来看，刀具前端的切削段采用多刃开槽设计，周向均匀分布的排屑槽经过螺旋角优化，加工铸铁、黄铜、低碳钢等常见管路基材时，切屑可沿槽体顺畅排出，不会出现切屑堵塞刮伤已加工螺纹牙型的问题；切削齿的牙型轮廓严格匹配BSP螺纹的55度牙型角参数，齿顶与齿根的圆弧过渡经过公差校核，加工出的内螺纹可直接与对应规格的BSP外螺纹接头配合，无需二次修磨牙型。刀具中段的导向柱采用与螺纹公称尺寸匹配的光轴结构，

　　攻入工件内孔时可自动找正中心，避免手动对中偏差导致的螺纹歪牙、螺距错位问题，哪怕是薄壁管材的内螺纹加工，也能保证螺纹轴线与管材端面的垂直度符合管路装配要求。尾部的方榫装夹段采用标准四方尺寸，可直接适配通用钻夹头、攻丝夹头的装夹公差，装夹后不会出现打滑、刀具偏转的情况，方榫末端的中心小孔可用于加工时的顶尖顶持，长行程攻丝时能提升刀具的刚性，减少切削震颤带来的螺纹表面粗糙度超差问题。实际加工场景中，针对不同壁厚的管路接头、阀块安装孔，这款抽头的切削段长度预留了足够的加工余量，可覆盖常规BSP螺纹的有效旋合长度要求，无需担心攻丝深度不足导致的接头连接强度不够。设计阶段针对刀具的受力分布做了优化，切削刃的前角、

　　后角参数根据常见加工材质的切削特性做了匹配，加工塑性材料时不易产生积屑瘤，加工脆性材料时不会出现崩齿情况，可有效延长单支刀具的加工寿命。从安装边界来看，刀具的最大外径对应所加工BSP螺纹的大径尺寸，排屑槽的外圆轮廓不会超出螺纹大径范围，加工时不会刮伤工件的安装端面，尾部方榫的长度适配常规攻丝夹头的夹持深度，无需额外加装过渡套即可完成装夹。在通讯基站的管路布线、工业设备的气动回路搭建、民用供水管道的接头加工等场景中，这款抽头加工出的内螺纹可满足中低压管路的密封要求，配合密封带或密封胶使用时，不会出现渗漏、脱扣的问题。刀具的整体结构兼顾了切削效率与成型精度，没有多余的冗余结构，日常使用后的刃口修磨也十分便捷，只需修磨切削段的前刀面即可恢复切削性能，不需要复杂的专用修磨设备，适合车间批量加工与现场安装维修的多场景使用。
