摩托车湿式多片离合器结构三维设计

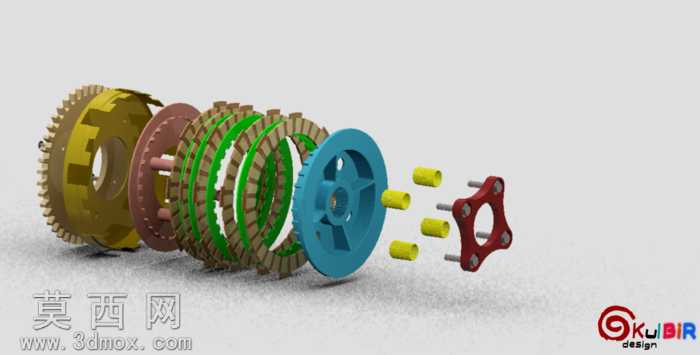

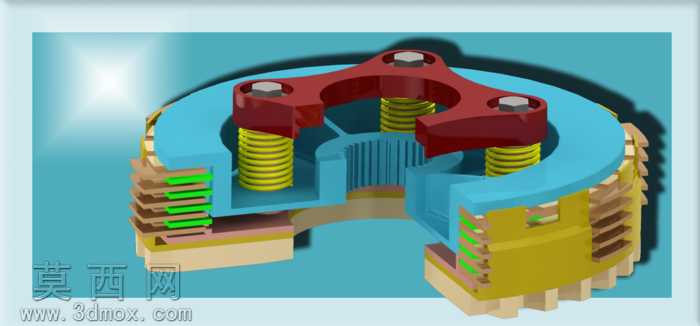

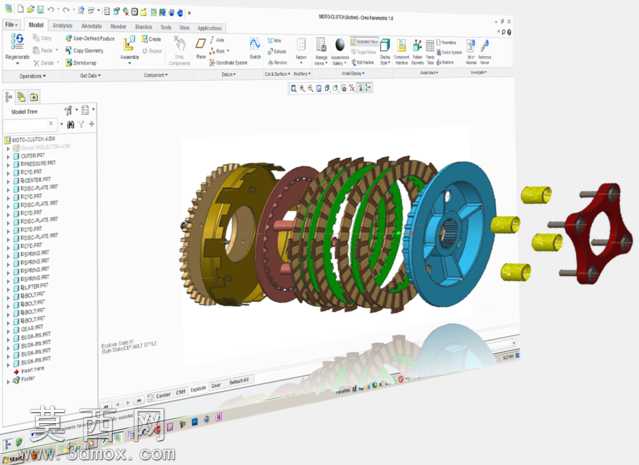

本作品为摩托车湿式多片离合器的三维参数化建模成果，建模过程严格遵循摩托车离合器的实际工程尺寸与装配逻辑，依托三维设计软件完成全零件的特征构建与整体装配。建模初期先梳理离合器的核心组成模块，将整体结构拆分为主动毂组件、从动摩擦片组、压盘组件、分离推杆组件、复位弹性件五个独立单元，逐一对单个零件进行草图绘制、特征拉伸、旋转切除、阵列等基础建模操作，确保每个零件的尺寸公差、安装孔位、配合面精度符合实际机械加工的工艺要求。在摩擦片组的建模中，重点还原了交错排布的主动钢片与从动摩擦片的结构特征，对摩擦片表面的油槽结构做了精细化建模，还原湿式离合器工作时润滑油的流通路径结构；主动毂部分还原了外齿圈与从动片内齿的啮合配合结构，确保齿形参数准确，可直观展示动力传递时的啮合状态；压盘部分建模时重点处理了与分离推杆配合的接触面、弹簧安装定位槽的结构，保证装配时各部件的定位关系准确无误。材质与渲染环节，针对不同零件的实际材质赋予对应材质属性：主动毂、压盘等金属结构件赋予铸铝与钢材的金属材质，调整金属粗糙度、反光度参数还原机加工金属的质感；摩擦片赋予复合摩擦材质的哑光粗糙质感，区分于钢片的金属光泽；分离推杆、复位弹簧等零件赋予弹簧钢的材质属性，同时对装配体添加了爆炸视图效果，将各装配单元沿轴向拆分排布，清晰展示每个零件的安装位置与装配顺序，让整体结构的层级关系一目了然。设计过程中重点考量离合器的动力传递逻辑与分离结合的动作原理，通过装配约束的合理设置，可直观演示离合器结合时摩擦片被压紧、主动从动部件同步转动传递动力，分离时压盘后撤、摩擦片松开切断动力的工作过程，整体模型结构完整，装配关系清晰，可用于机械原理教学、摩托车传动系统结构展示、相关零部件的设计参考等场景，完整还原了湿式多片摩托车离合器的全部结构细节与装配逻辑。
