台式数控等离子切割加工设备结构设计

该设备为台式复合数控加工设备，整合了数控路由铣削与等离子切割两大加工功能，主要面向中小型钣金加工、广告标识制作、五金零件下料、工艺制品加工等场景，可覆盖碳钢、不锈钢、铜、铝等多种金属板材，以及亚克力、PVC、密度板等非金属板材的切割与成型加工需求，适配小批量多品种的柔性加工生产模式，能够替代传统手工下料、仿形切割等低效加工方式，大幅提升异形工件的加工精度与生产效率。

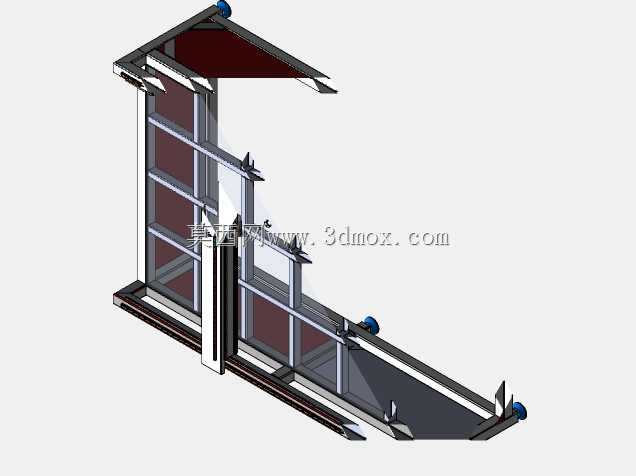

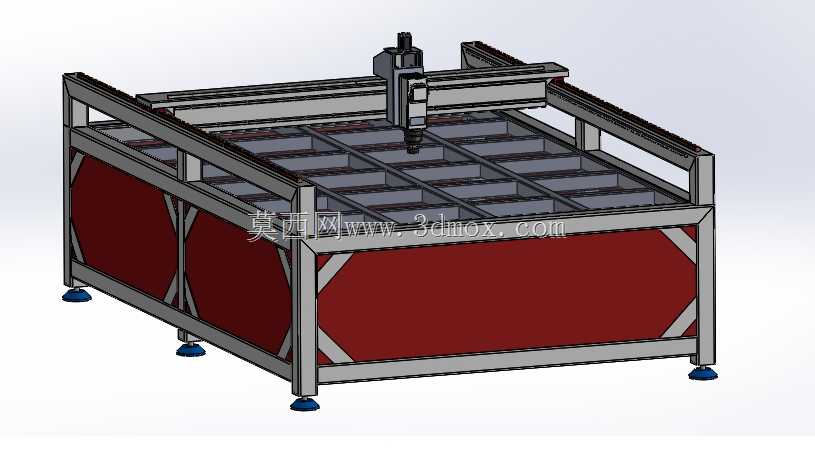

设备整体采用龙门式移动结构设计，床身主体为方管焊接框架结构，内部布置有交叉加强筋结构，能够有效抵御加工过程中产生的振动与形变，保证长时间运行的结构稳定性；床身下部采用封闭箱式结构设计，既可以收纳等离子切割产生的熔渣与加工废料，也能布置除尘管路接口，适配车间除尘系统，减少加工烟尘扩散。工作台区域采用格栅式承托结构，能够稳定承托不同厚度的待加工板材，同时避免切割过程中熔渣堆积损伤床身，格栅采用可更换设计，长期使用磨损后可快速替换，降低设备维护成本。

横向传动梁采用高精度直线导轨搭配齿轮齿条传动结构，搭载可切换的加工头组件，可根据加工需求快速切换等离子割枪与路由铣削主轴，实现金属板材热切割与非金属板材冷铣削的功能切换；纵向传动同样采用直线导轨导向，配合伺服驱动系统实现X、Y轴的精准联动，能够完成任意平面图形的轨迹加工，切割轨迹平滑无锯齿，加工精度可满足多数通用钣金与标识加工的公差要求。设备底部配置可调式支撑脚杯，可根据安装地面的平整度进行调节，保证床身整体处于水平状态，避免因地面不平导致的传动卡滞、加工精度偏差问题；设备整体安装边界紧凑，无需特殊地基固定，普通平整车间地面即可完成安装调试，适配中小型加工车间的场地布局需求，设备周边预留足够的操作与维护空间即可投入使用。

在设计过程中充分考虑了加工场景的实用性需求，传动部件均布置有防护结构，能够阻挡切割飞溅的熔渣、铣削产生的粉尘进入传动导轨与齿条，延长核心传动部件的使用寿命；线缆采用拖链收纳布置，避免移动过程中线缆拉扯磨损，提升设备运行的可靠性。该设备可根据加工需求选配不同功率的等离子电源与铣削主轴，适配不同厚度的材料加工需求，兼顾加工效率与采购成本，是中小型加工企业提升板材加工能力的实用型设备。
