壁挂式家用多功能力量训练器械结构设计

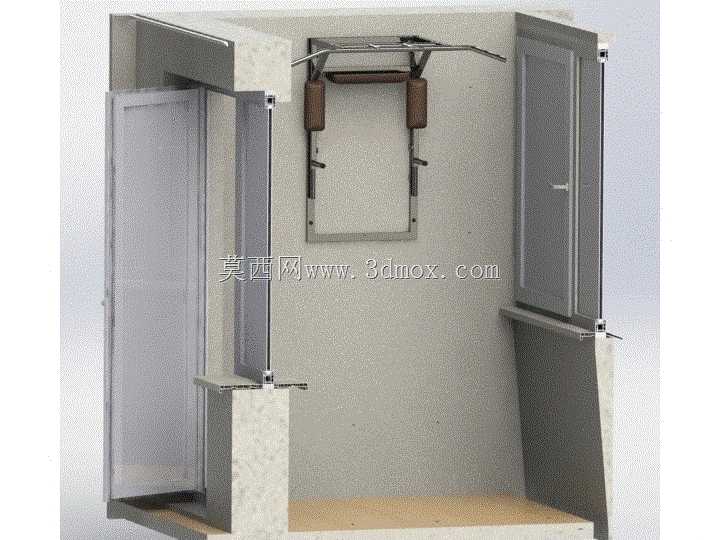

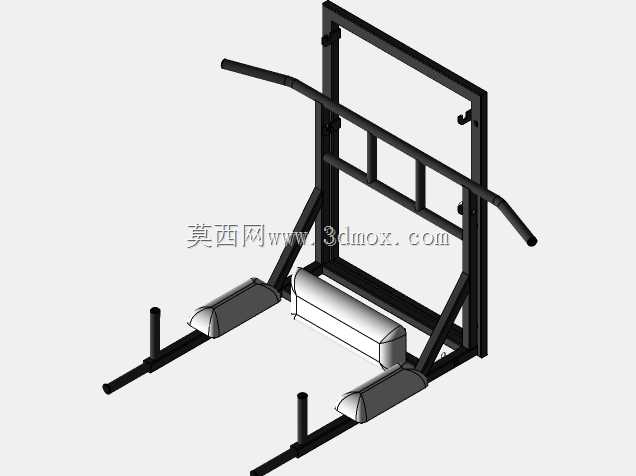

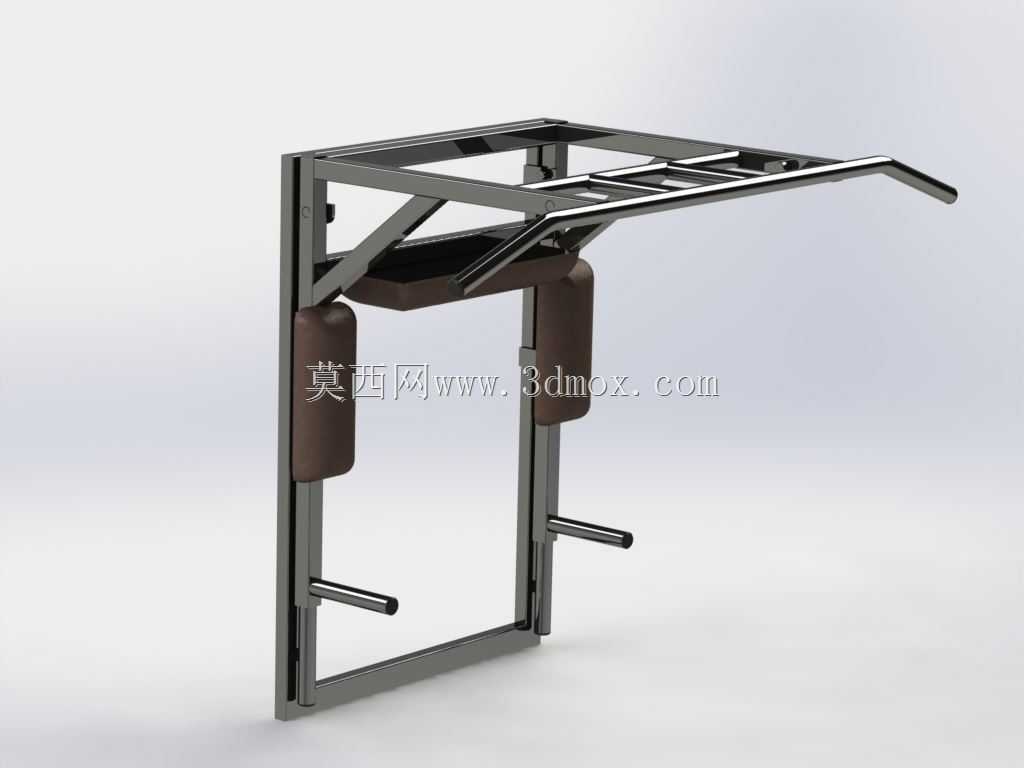

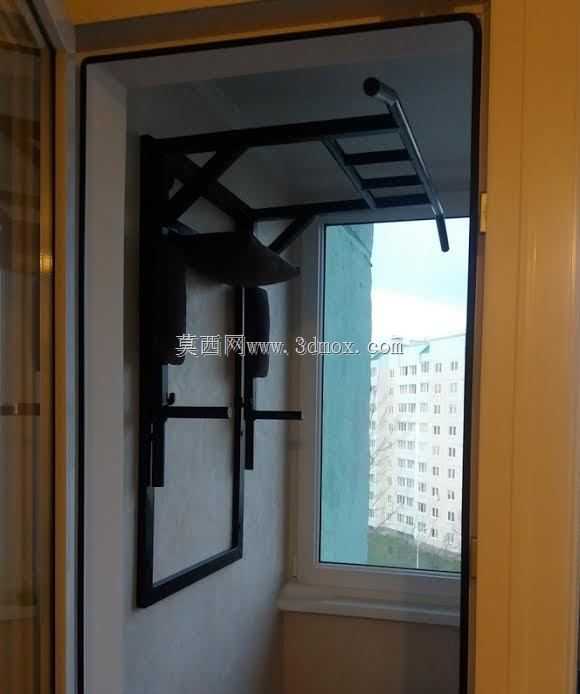

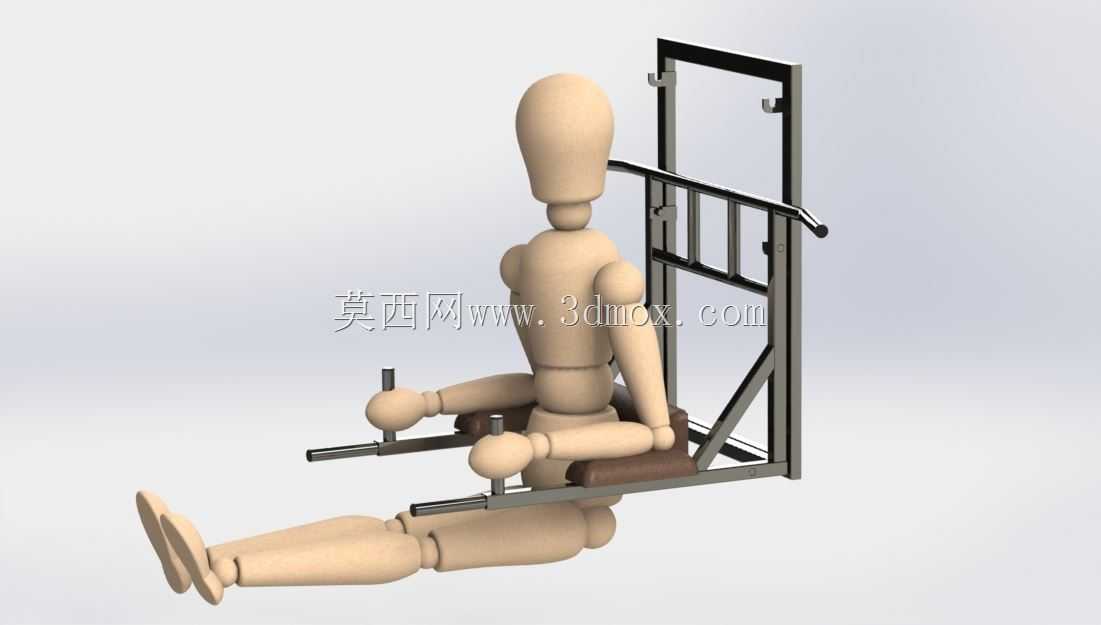

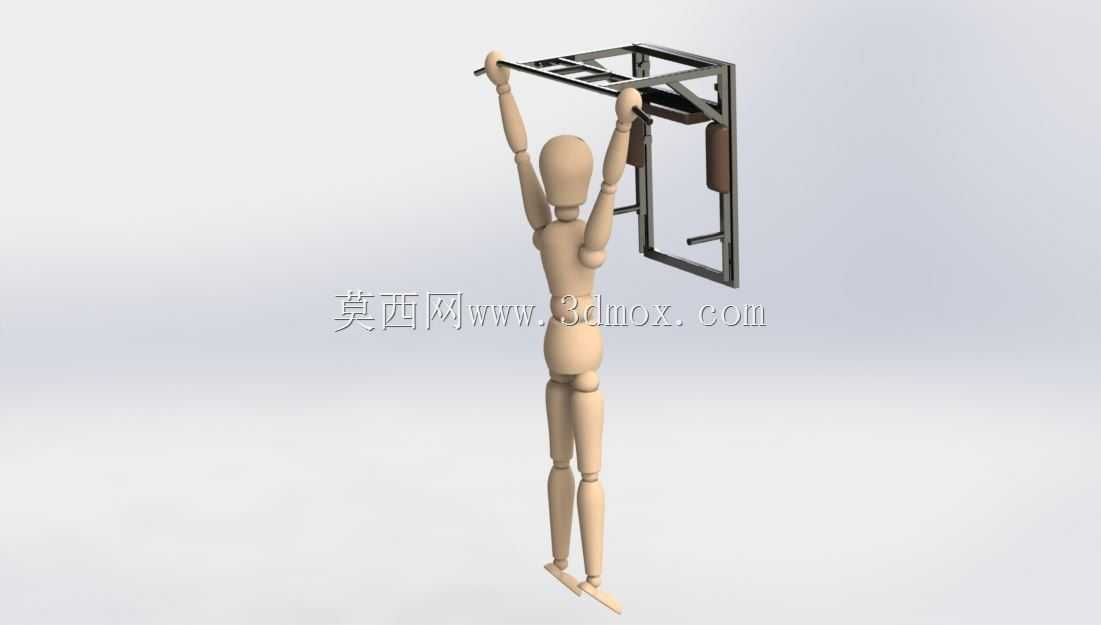

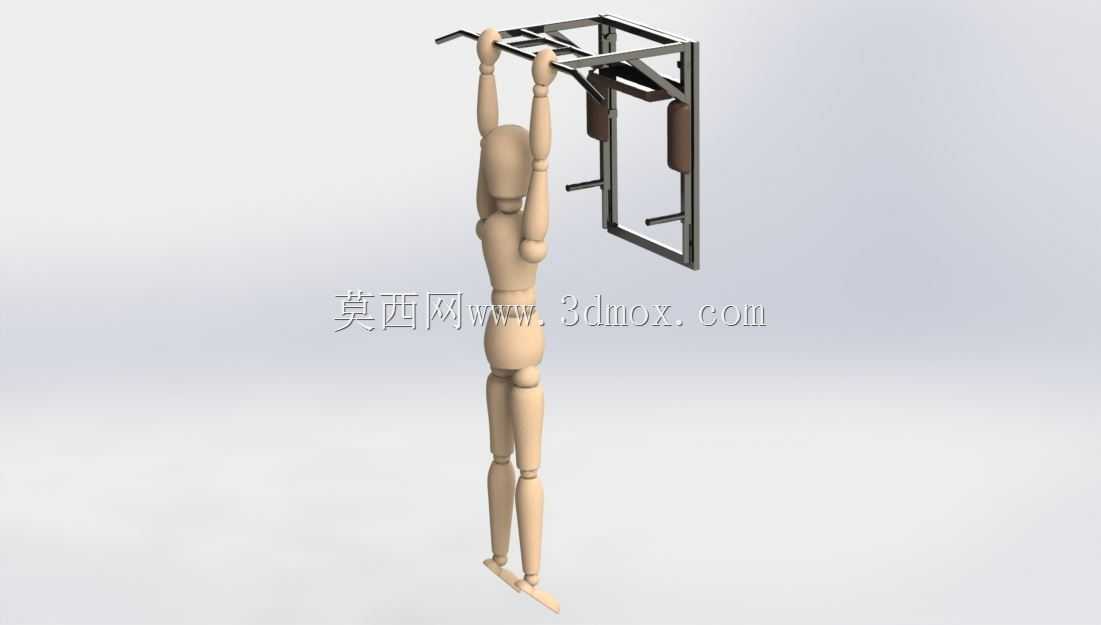

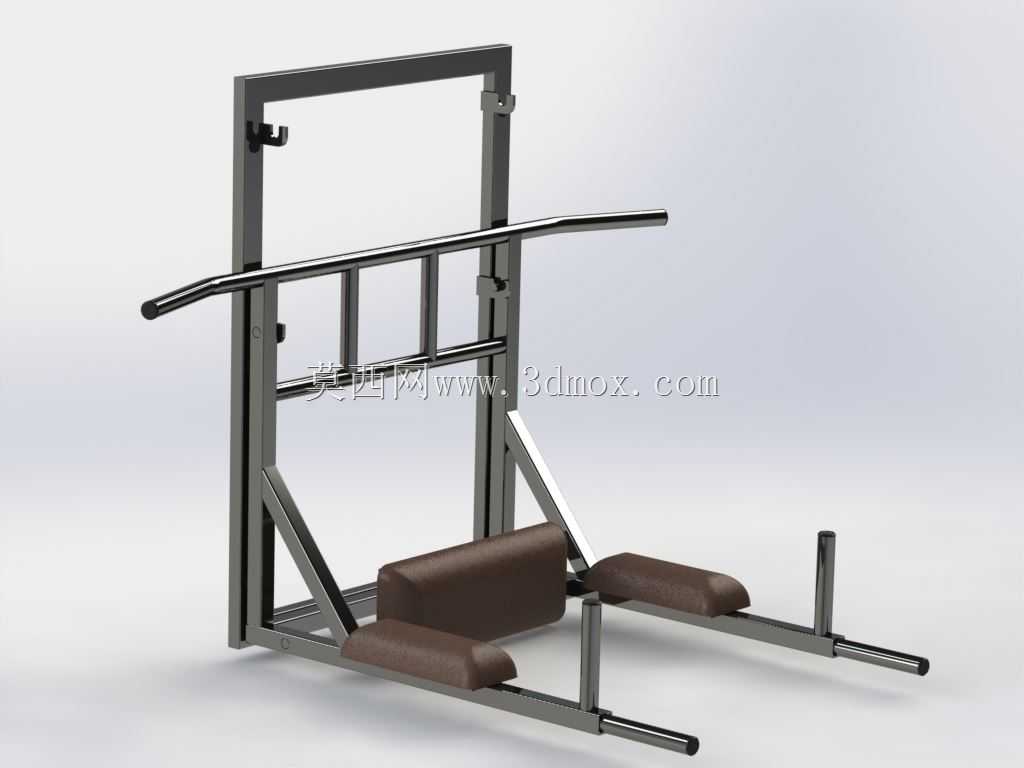

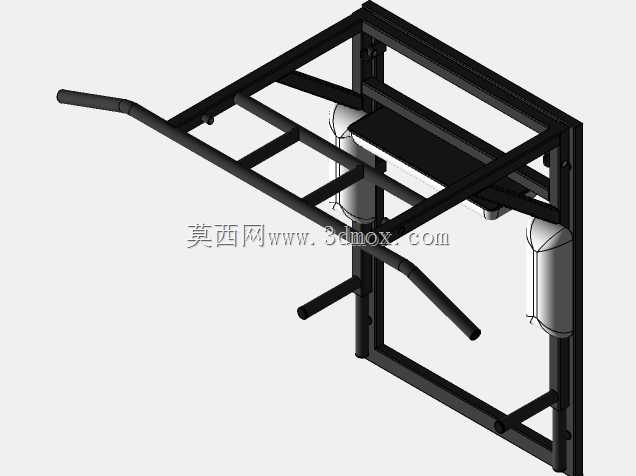

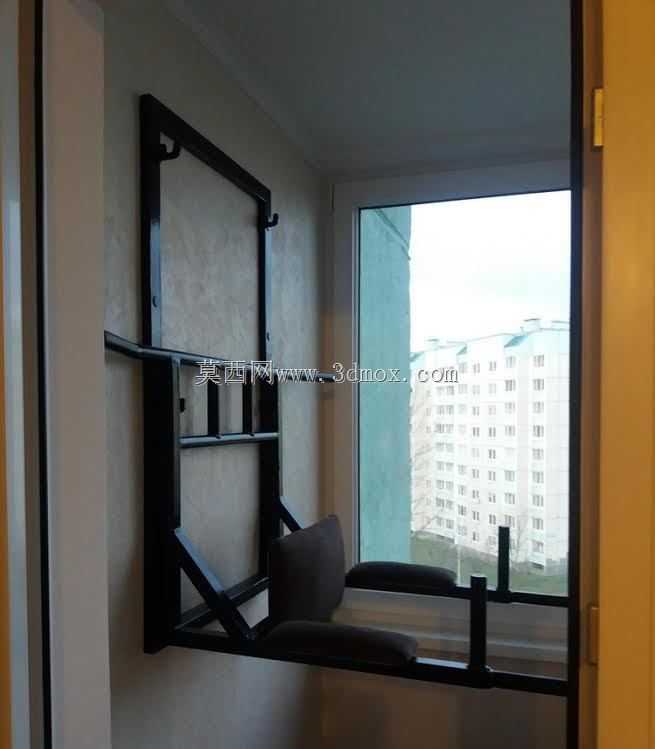

这款壁挂式多功能力量训练器械，主要面向家庭健身、小型私人健身工作室这类空间有限的应用场景，解决了传统落地式力量器械占地面积大、空间利用率低的痛点，能够在不占用地面活动空间的前提下，为使用者提供多肌群的力量训练支持。设备实际可支撑三类核心训练动作：双杠臂屈伸动作可针对性锻炼胸肌下部、肱三头肌与三角肌前束，配套的Dip站结构通过符合人体工学的握持间距设计，适配不同肩宽的训练人群，避免训练过程中出现肩峰撞击的风险；垂直提膝训练模块可强化核心肌群、髂腰肌与下腹力量，扶手位置设置了防滑缓冲包裹层，长时间握持训练也不会产生硌手、打滑的问题。在功能特性上，器械采用可收折的结构设计，非使用状态下两侧的支撑臂可向内折叠贴合墙面，不会对门洞的正常通行、门扇开关造成干扰，充分适配住宅门洞上方的闲置墙体空间，无需额外占用室内整块活动区域。设计思路上，整体框架采用矩形钢管焊接成型，主受力部位做了加厚处理，所有焊接位置均做满焊后打磨钝化处理，既保证了整体结构的抗扭、抗弯折强度，能够承受大体重训练者的动态载荷，又避免了焊渣、锐边划伤使用者的风险。安装边界方面，设备依托墙体混凝土结构做膨胀螺栓固定，安装时需确认固定点位为实心承重墙或混凝土圈梁结构，禁止在轻质空心砖墙体上直接安装；整体安装完成后突出墙面的厚度控制在合理范围，适配常规住宅门洞的上方净空尺寸，不会遮挡门洞的正常采光与通行，两侧支撑臂展开后的握持间距经过多轮人体工学验证，既满足训练动作的活动幅度要求，又不会超出常规住宅墙面的可用宽度范围，扶手的高度设置也匹配多数成年人站立训练时的手臂自然抬起高度，无需额外垫高或俯身即可完成标准训练动作。
