拉纳维尔17号小型休闲帆船结构设计

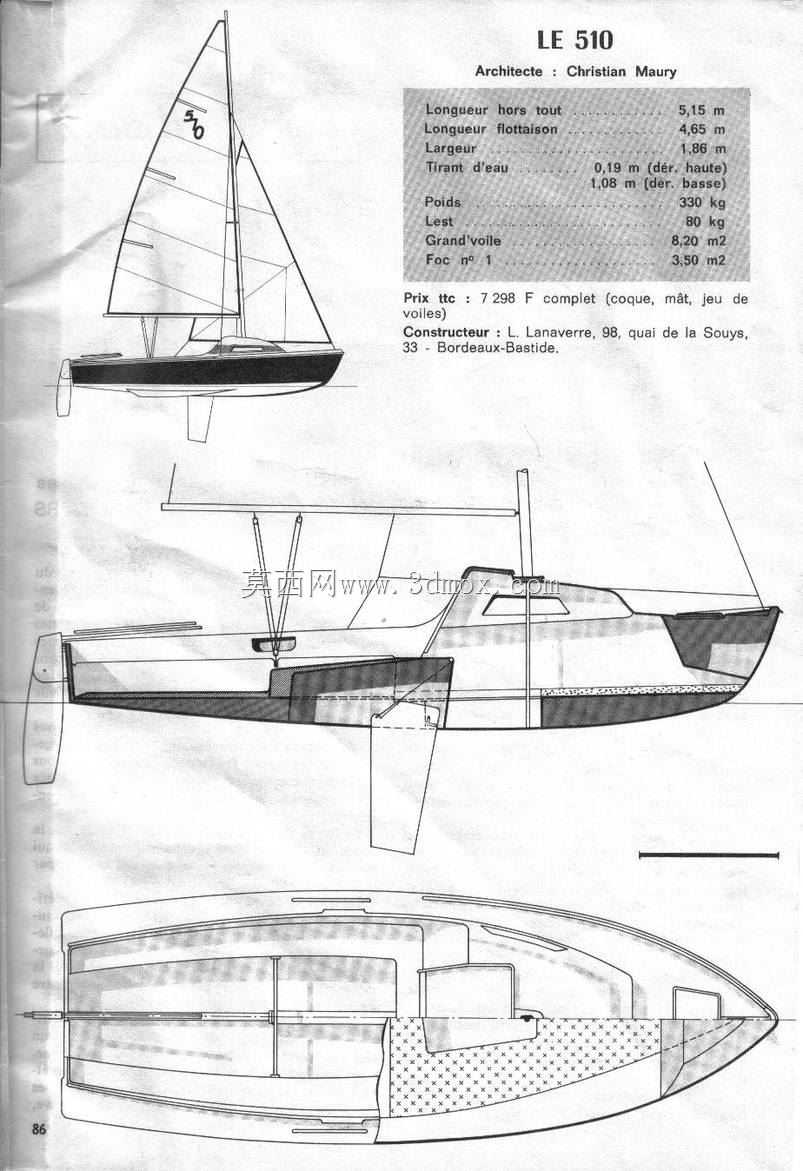

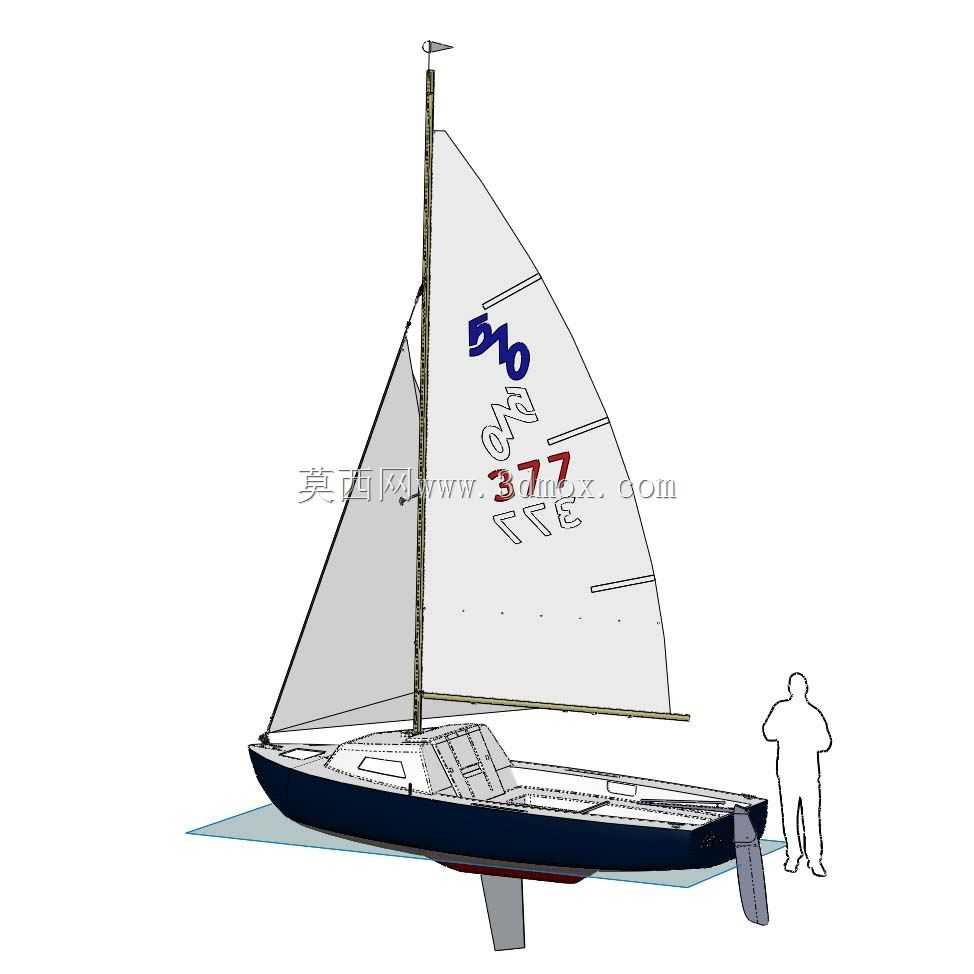

这款小型帆船的三维结构设计，核心面向近岸休闲航行、俱乐部入门级竞赛场景使用，整体结构围绕单人或双人短途航行的载荷需求搭建，可适配内陆湖泊、沿海遮蔽水域的日常航行、教学训练场景。从实际使用功能来看，船体主结构采用深V型船底设计，航行时可有效降低迎浪阻力，提升近岸小浪况下的航向稳定性，船艉预留的外挂动力安装位，可在无风状态下加装小型舷外机，满足进出港、无风应急航行的动力需求。甲板区域的布局围绕操作便利性设计，开放式座舱预留了足够的操作空间，可容纳两名乘员完成缭绳调整、舵向控制的操作，桅杆底部的固定结构做了加强处理，可承受常规风力下帆面传递的侧向载荷，避免航行中出现结构形变。设计过程中，优先参考实船的外部测绘轮廓搭建曲面，船体外壳的曲面曲率反复对照实船侧视、俯视轮廓调整，保证水线位置的曲面顺滑度，降低航行时的水流阻力；由于未获取精准的船体线型图纸，建模时针对船体与甲板的衔接位置做了±100mm范围内的公差预留，后续生产加工时可根据实际放样数据微调曲面，不会影响整体结构的装配关系。船上附带的两个前桅、水平桅杆、雷达反射器等附加部件，均按照实船的可选配置搭建，可根据不同航行场景的需求选择装配，比如远岸航行时加装雷达反射器提升航行安全性，近岸休闲航行时可拆除多余附件降低船体重量。从安装边界来看，船体总长度适配小型拖车架的装载尺寸，可通过普通家用乘用车拖带转运，桅杆采用分段式连接结构，拆卸后可放置在车顶行李架运输，无需特殊的大型转运设备；船体内部的舱室预留了小型储物空间，可放置航行必备的救生设备、随身物品，舱盖做了密封结构设计，可避免航行时浪溅进水。帆面的标识按照实船竞赛涂装还原，帆面与桅杆、横杆的连接点均按照实际索具的安装位置预留了装配孔位，后续可直接导入索具模型完成整套帆装系统的装配，无需重新调整点位。船体下部的稳向板、舵叶均做了活动结构设计，可模拟实际航行中稳向板升降、舵叶转动的动作，能够用于航行姿态模拟、结构受力分析的前期验证工作。
