户外射击训练用自动复位靶架结构

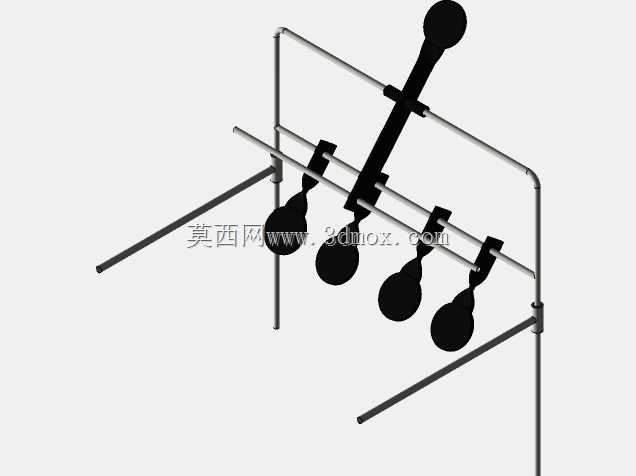

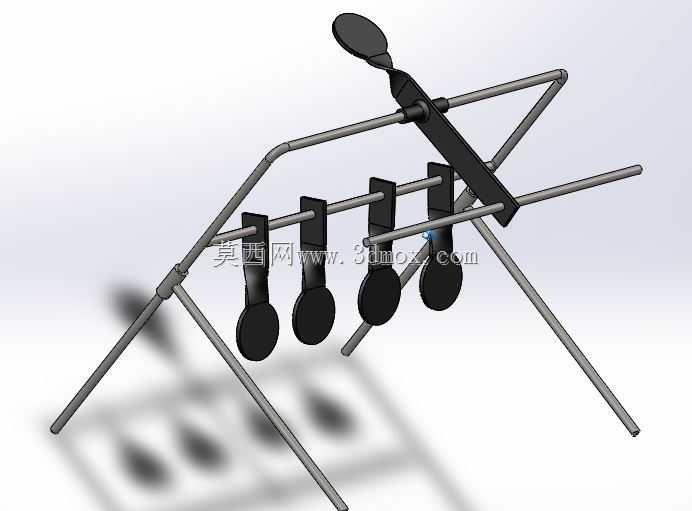

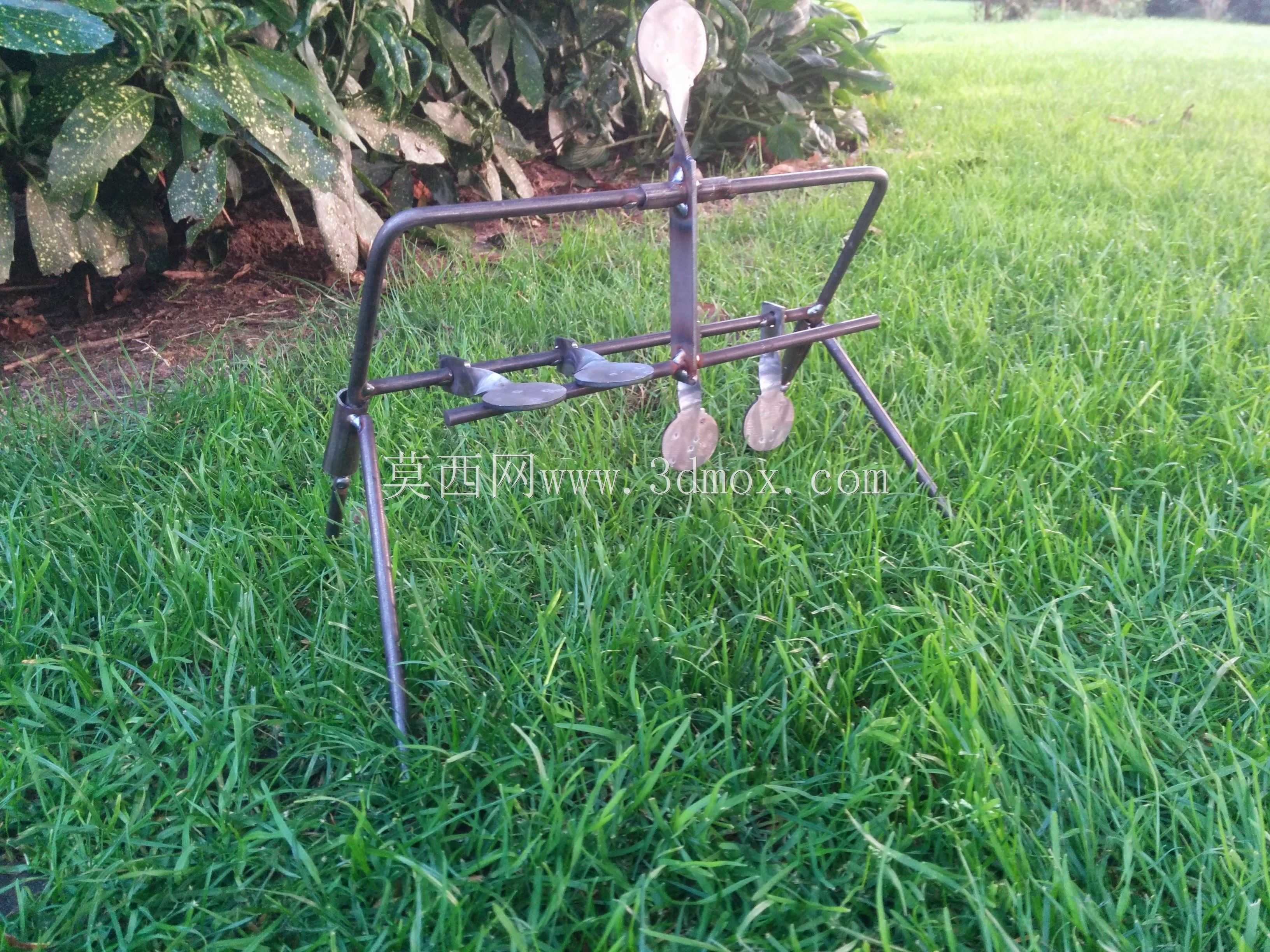

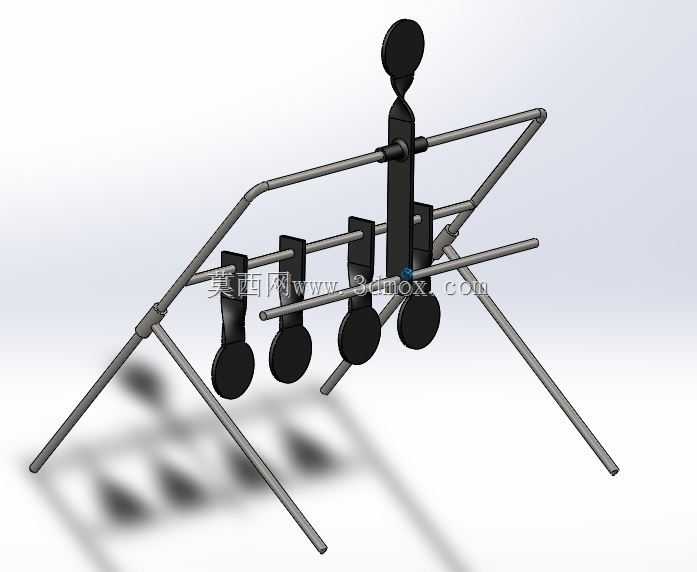

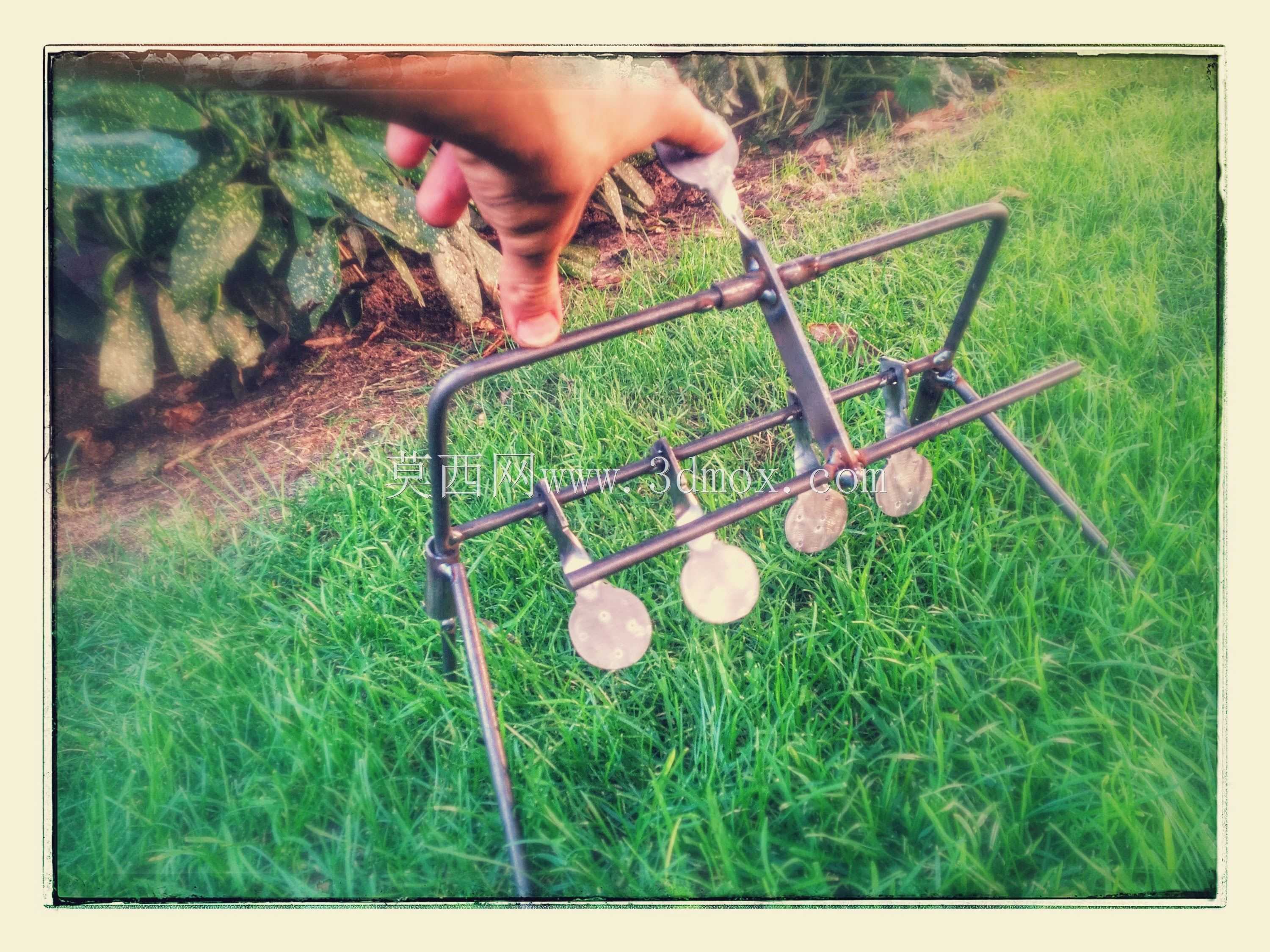

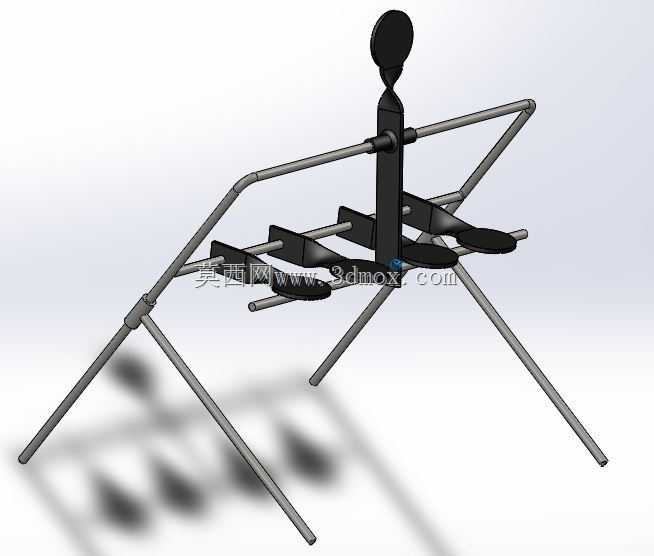

该靶架主要面向民用射击练习、户外休闲射击训练场景使用，解决传统固定靶被击中后需要人工步行到靶位复位、远距离射击时复位耗时过长的痛点，无需额外配置拉绳、手动拨杆等辅助复位结构，击中对应靶片后可依靠重力与杠杆联动结构自动回到待击姿态，大幅提升连续射击训练的效率，减少训练过程中不必要的动线往返。整体采用框架式三脚支撑结构，主框架采用薄壁金属管材弯折焊接成型，支撑腿向外倾斜展开，在草地、硬质泥地等不平整户外场地放置时可通过调整支撑腿的插入深度获得稳定的放置状态，无需额外打膨胀螺栓固定，可快速转移布设点位，适配临时搭建的户外射击场、家庭休闲射击区域的使用需求。结构设计上采用同轴多靶片布局，转轴沿水平方向布置在主框架中部，不同尺寸的靶片沿转轴轴向分布，包含顶部高位大尺寸靶片与中下部多片小尺寸靶片，可满足不同射击距离、不同训练精度要求的练习需求；每片靶片与转轴之间设置独立的配重复位结构，当靶片被弹头冲击力击中向后翻转后，配重块会在重力作用下带动靶片绕转轴回转，自动回到竖直待击位置，各靶片的复位动作相互独立，单靶片被击中不会干扰其余靶片的待击状态。整体结构无弹簧、卡扣等易损耗的弹性零件，所有运动副均为金属件之间的转动配合，长期在户外露天环境使用时不易出现锈蚀卡滞、弹性失效等问题，维护时仅需定期在转轴位置涂抹润滑脂即可保证复位动作顺畅。安装边界方面，整体展开后横向宽度控制在常规成年人肩宽范围内，纵向支撑深度可通过支撑腿的张开角度调整，放置时所需的地面平整区域不超过半平米，整体重量控制在单人可手提搬运的范围内，靶片采用加厚金属板材制作，可承受常规口径气枪、小口径运动枪械的弹头冲击，不易出现变形击穿问题。设计过程中优先考虑了户外使用的可靠性，所有焊接位置均做满焊处理，框架边角做圆弧过渡避免布设时划伤操作人员，靶片与转轴的连接位置设置了限位结构，避免复位时靶片过度翻转超出竖直位置，保证每次复位后靶面的朝向一致性，无需每次复位后人工校正靶位角度。
