家用滚筒洗衣机多孔内筒结构设计

该结构为家用滚筒洗衣机的核心工作内筒部件，主要应用于家用及商用滚筒式洗衣设备的洗涤舱内，是直接承载待洗衣物、完成洗涤、漂洗、脱水全流程作业的核心功能构件，在整机运行过程中承担盛装、摔打、沥水、高速离心脱水的核心作用，其结构设计合理性直接决定洗衣机的洗净比、衣物磨损率、脱水效率以及运行噪音表现。

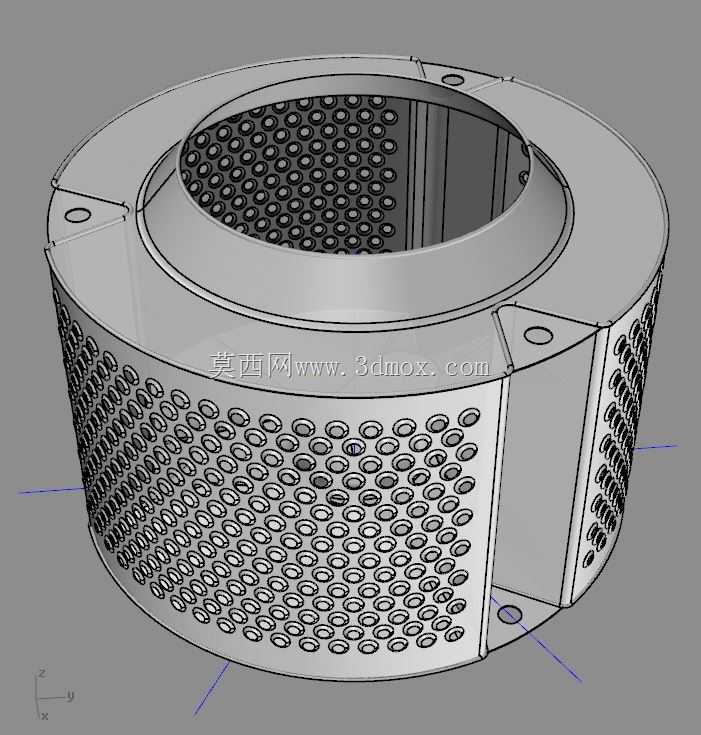

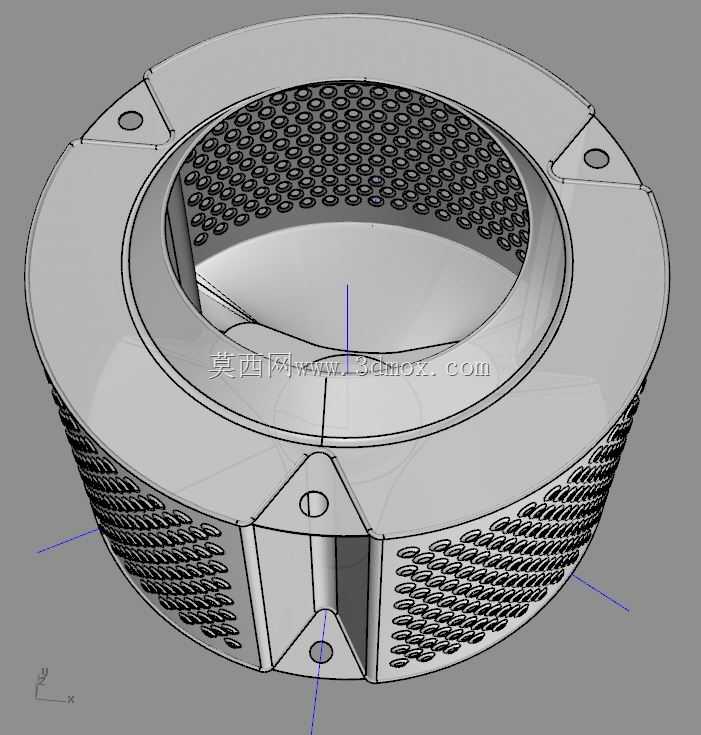

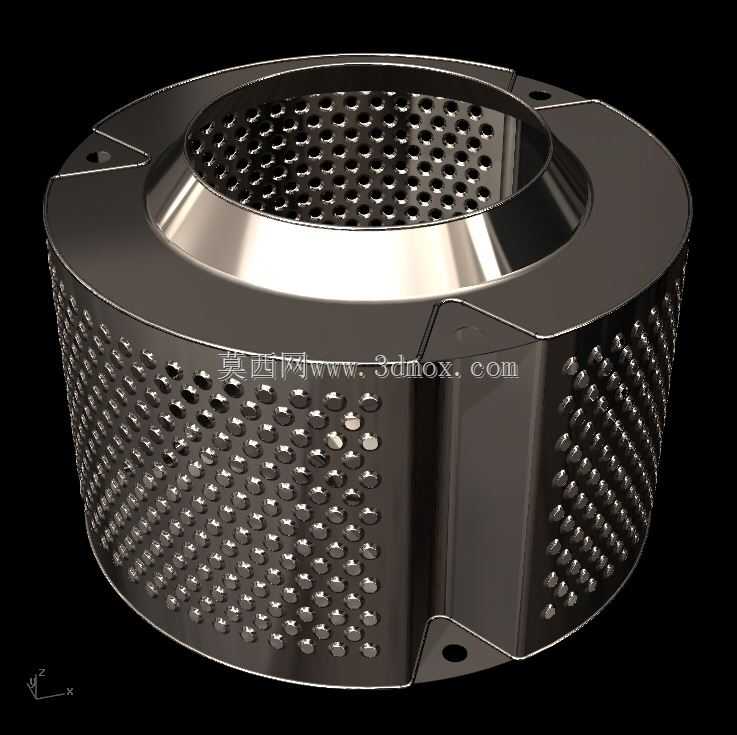

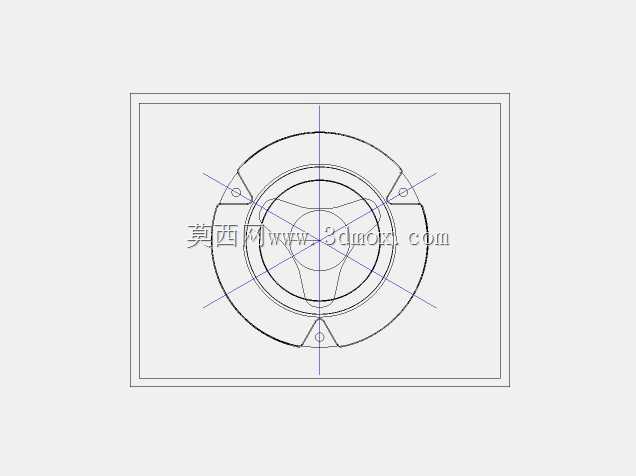

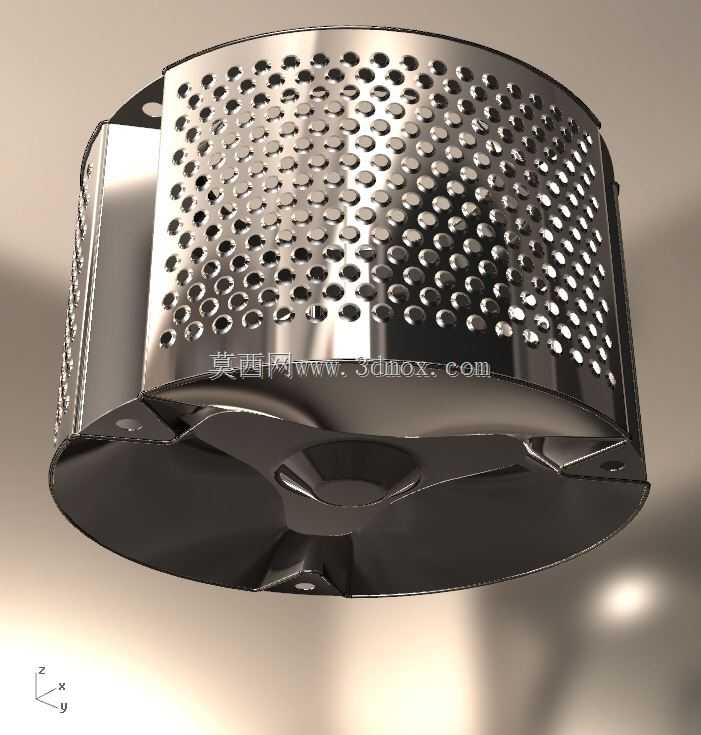

从功能特性来看，该筒体整体采用带锥度过渡的筒状结构，筒身周向均匀排布密集的冲孔结构，这类冲孔一方面在洗涤过程中可实现内外筒之间的水流自由交换，让洗涤剂混合液充分穿透衣物纤维带走污渍，漂洗阶段可快速排出带有洗涤剂残留的污水，脱水阶段则能在高速旋转下通过离心力将衣物中的水分快速甩出筒外，大幅降低脱水后衣物含水率；另一方面均匀排布的冲孔边缘做了圆滑过渡处理，可避免洗涤过程中尖锐孔边勾扯、磨损衣物纤维，兼顾沥水效率与衣物防护效果。筒体上端设置带安装定位孔的环形法兰边，三处均匀分布的带孔定位凸耳可实现内筒与前端驱动总成、配重结构的精准对接，保证筒体旋转过程中的同轴度，降低高速运转时的偏心振动；筒身下部设置的三角加强定位结构，可提升筒体与底部驱动轴连接位置的结构强度，避免长期高速旋转、满载衣物工况下出现连接位变形、开裂的问题，同时该结构可配合提升筋的安装定位，在洗涤低速旋转过程中将衣物带至高处后自然落下，通过摔打作用强化洗涤效果。

从设计思路来看，该结构充分考虑了滚筒洗衣机的实际工况需求，整体采用薄壁回转体设计，在保证结构强度的前提下尽可能降低筒体自重，减少驱动电机的负载损耗，降低整机运行能耗；周向冲孔的排布密度、孔径大小经过匹配设计，既保证足够的通水通流面积，又避免大孔径导致的小件衣物卡入、凸起磨损问题；三处周向均匀分布的安装定位结构，可让筒体的安装受力均匀分散，避免局部应力集中，同时适配常规滚筒洗衣机的驱动端安装尺寸边界，可直接匹配多数主流规格的家用滚筒洗衣机装配需求。

从安装边界来看，该筒体整体为上端略宽、下端略收的锥台形回转结构，上端法兰边的外径尺寸适配常规8-10公斤容量滚筒洗衣机的外筒内径，安装后与外筒之间保留均匀的环形间隙，避免旋转过程中出现剐蹭外筒的问题；下部连接位的轴孔尺寸、定位孔间距匹配常规滚筒洗衣机的驱动轴输出端规格，无需额外改装即可完成装配对接，整体轴向长度适配常规家用滚筒洗衣机的舱体深度，安装后可配合门封结构实现洗涤舱的密封，避免洗涤过程中出现漏水问题。
