5升囊式液压蓄能器结构设计方案

这款5升规格的囊式液压蓄能器，是液压传动系统中不可或缺的核心储能辅件，广泛应用于工程机械、重型机床、冶金设备、风电液压站、注塑机液压回路等场景，在系统中承担着多重关键作用。在实际工况中，它可以在液压泵非供油周期释放存储的压力油液，补充系统瞬时大流量需求，降低液压泵的选型功率，减少系统能耗；同时能够吸收液压回路中因阀门快速启闭、执行元件急停急启产生的液压冲击，避免管路振动、接头松动甚至元件损坏的问题，还可以补偿系统因油液温度变化、元件微泄漏产生的压力波动，维持系统压力稳定，在动力源意外失压时还能作为应急动力源，驱动执行元件完成安全复位动作，避免设备故障或安全事故。

从设计思路来看，这款蓄能器采用成熟的囊式结构，外壳采用高强度合金钢材锻造加工，两端采用旋压密封结构配合金属端盖，保证高压工况下的结构强度与密封可靠性；内部采用耐油橡胶囊作为油气隔离元件，将预充的氮气与液压油完全分隔，避免油气混合影响储能效率，胶囊端部采用专用密封结构与充气阀座连接，充气阀设置在一端端盖处，方便用户根据系统工作压力调整预充氮气压力。两端的油口与气口均采用标准液压管螺纹设计，能够适配主流的液压管路连接标准，无需额外定制转接件即可完成现场安装。

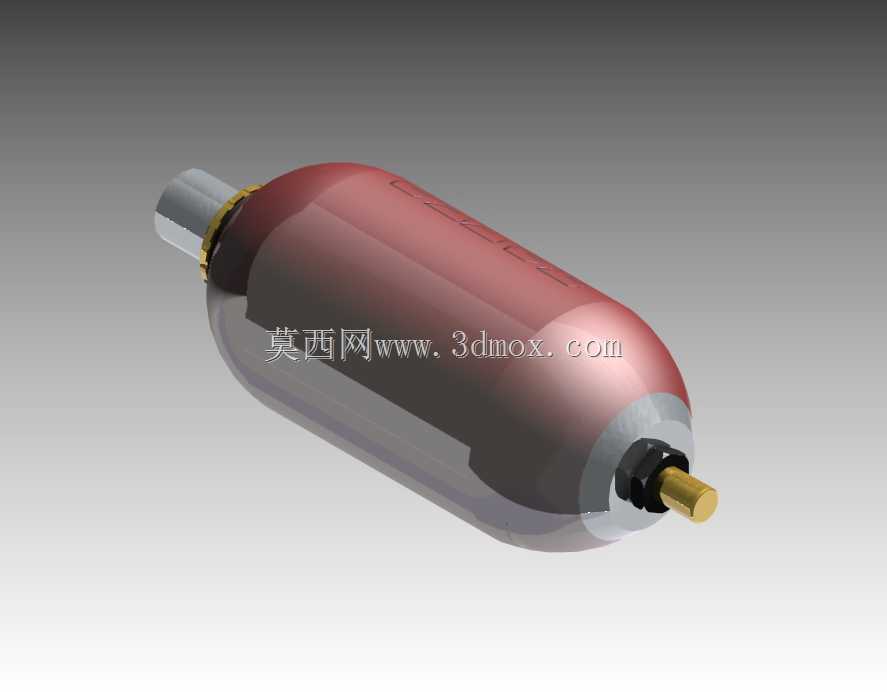

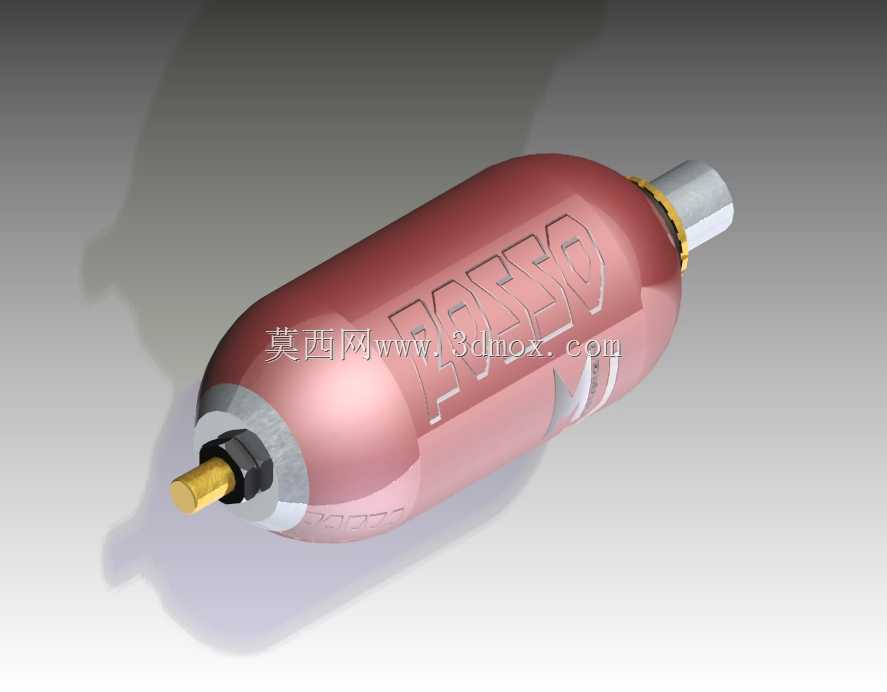

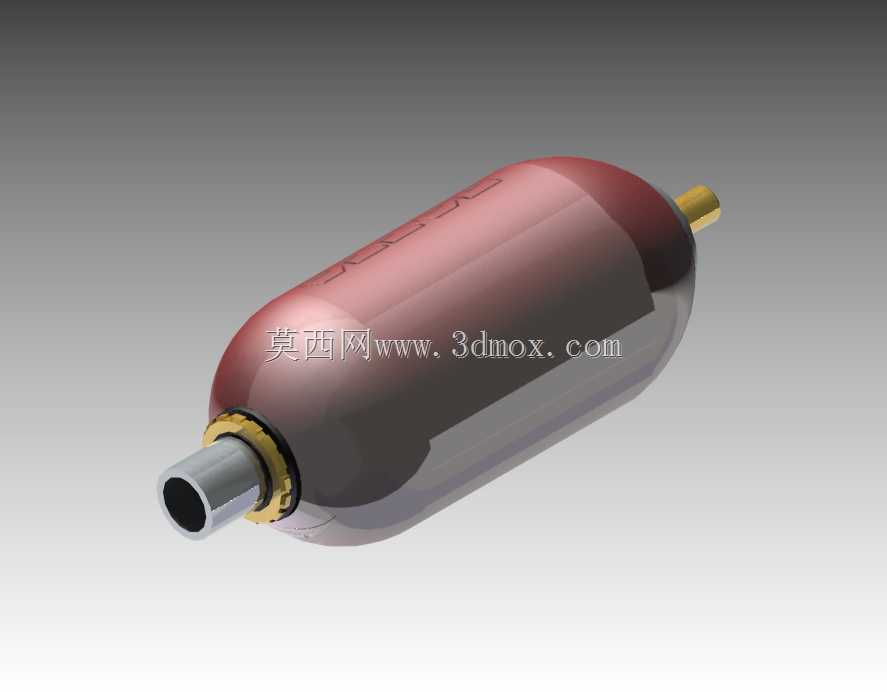

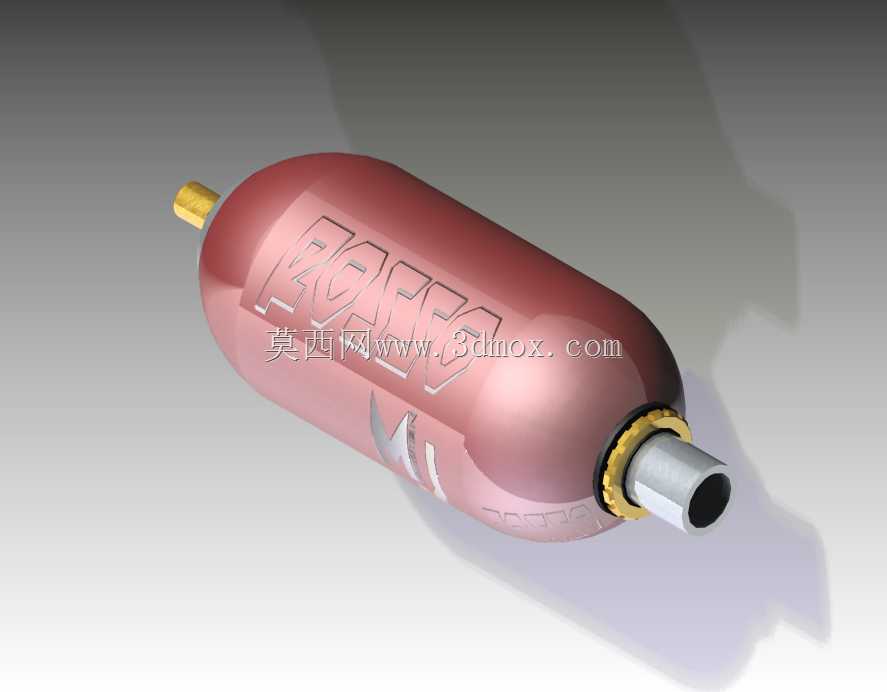

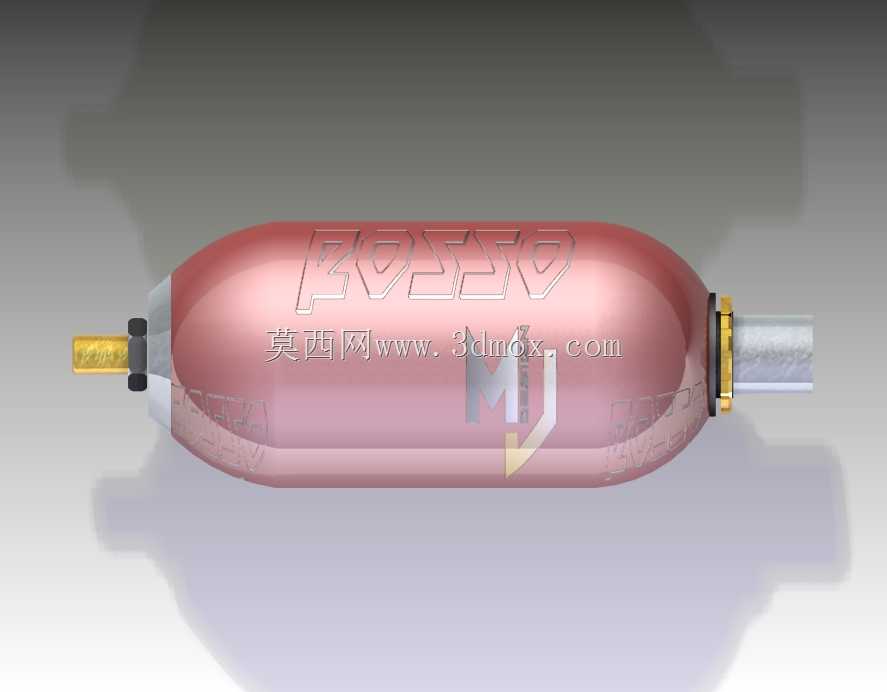

在外形与安装边界上，这款蓄能器整体为长圆柱形态，两端的连接接口同轴布置，既可以采用水平卧式安装，也可以根据管路布局采用立式安装，安装时需要预留足够的检修空间，保证充气阀端能够方便连接充气工具完成预充压力调整，油口端需要预留管路拆装的操作空间。外壳表面做了防锈喷涂处理，能够适应车间、户外设备等多场景的使用环境，避免长期使用过程中外壳锈蚀影响结构强度。整体结构紧凑，5升的容积规格适配中小流量的液压系统，既不会占用过多安装空间，又能提供足够的储油容量满足系统的储能、缓冲需求，在设计时充分考虑了安装通用性，壳体上预留的安装卡箍位可以适配标准的蓄能器安装支架，方便用户在不同设备上完成固定安装，避免设备运行过程中蓄能器随管路振动产生松动。
