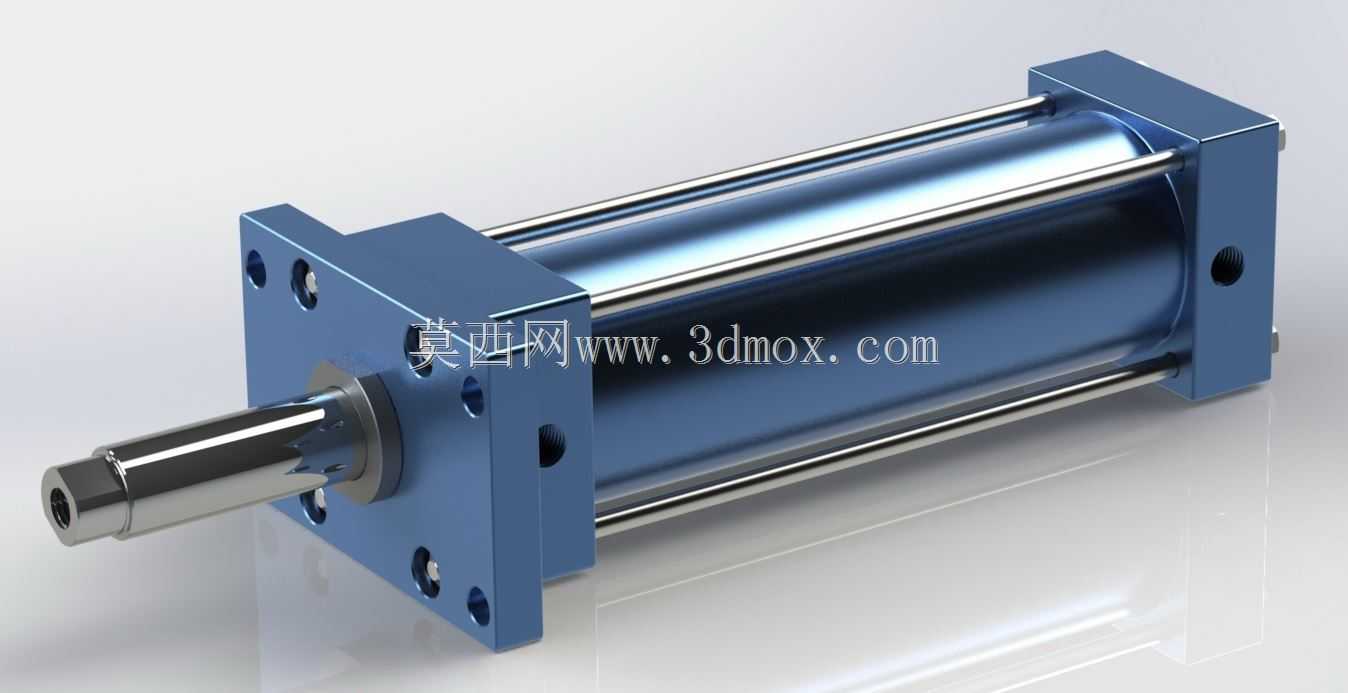

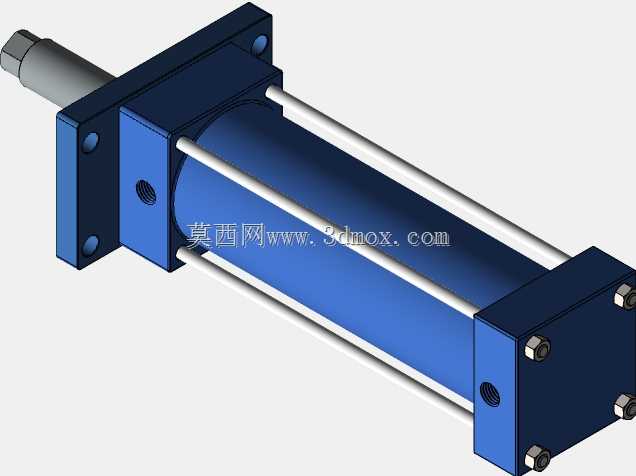

拉杆式前法兰安装标准液压缸结构设计

这款拉杆式液压缸是液压传动系统中的核心执行元件，主要应用于工业生产场景里需要直线往复动力输出的工位，在机床工装夹紧、自动化生产线工件推送、工程机械动作驱动、重型设备载荷举升、冶金设备辊缝调节、橡塑机械合模施压等场景中都能见到这类结构油缸的身影，它能够将液压系统的压力能平稳转化为机械能，带动负载完成指定行程的直线动作，相比气动执行元件具备输出推力大、运行平稳、可实现重载长时间保压的优势，相比机械丝杠传动则具备结构紧凑、过载保护简单、布置灵活的特点。这款油缸采用经典的四拉杆锁紧结构，前后端盖通过四根高强度合金拉杆拉紧固定，缸筒选用高精度冷拔无缝管加工，内壁经过珩磨处理保证极低的表面粗糙度，既可以减少活塞密封圈的磨损延长密封寿命，也能降低活塞运行过程中的内泄漏，提升油缸的容积效率。前端采用方形法兰安装结构，安装法兰上预留了均匀分布的螺栓过孔，安装时可以直接将法兰贴合在设备安装基座的端面，通过螺栓完成刚性固定，这种安装方式的抗偏载能力更强，能够承受活塞杆伸出时带来的较大倾覆力矩，适合活塞杆端承受侧向载荷的应用场景。活塞杆表面经过高频淬火后镀硬铬处理，硬度高且耐磨耐腐蚀，外露部分不容易被车间内的切削液、油污锈蚀。设计过程中充分考虑了安装边界的兼容性，缸体外形为规整的方形结构，外部没有突兀的突出结构，方便在紧凑的设备空间内布置，进出油口设置在缸筒侧面的合理位置，避免和周边设备部件产生干涉，同时预留了足够的管路安装操作空间。油缸两端设置了可调缓冲结构，当活塞运行到行程末端时，缓冲柱塞会先堵住主回油通道，让油液只能通过缓冲间隙缓慢排出，逐步降低活塞运行速度，避免活塞刚性撞击端盖产生冲击噪音和结构损伤，有效提升油缸的运行稳定性和使用寿命。密封系统采用多道组合密封结构，分别针对活塞内密封、活塞杆外密封、端盖静密封选用不同材质的密封件，既可以适应不同压力等级、不同温度工况下的密封需求，也能有效防止外部灰尘、切削杂质进入油缸内部，避免缸筒内壁和活塞杆表面被划伤。
