带数值调节旋钮的上回油管路过滤器

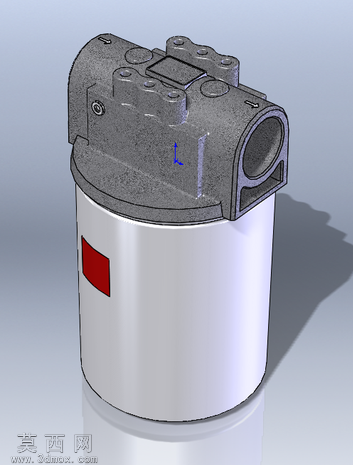

该三维模型采用SolidWorks平台完成全参数化建模，整体结构分为上下两个核心装配区段，下部为圆柱形滤筒容腔，上部为集成阀组的端盖总成，建模过程严格遵循液压过滤器的通用设计规范，对各部件的装配间隙、密封槽位、接口尺寸均做了精准的参数约束。渲染阶段采用金属与工程塑料结合的材质方案，上部端盖部分赋予铸铝材质，通过调整粗糙度参数还原铸件表面细微的颗粒质感，同时对端盖上的调节旋钮安装位、油液通口、紧固螺栓点位做了倒角与细节刻画，还原压铸零件的真实成型特征；下部滤筒外壳采用亮面金属烤漆材质，表面设置醒目的红色标识块，通过环境光遮蔽效果凸显圆柱面的光影过渡，让模型呈现出接近工业成品的视觉效果。结构设计上，上部端盖集成了数值调节旋钮的安装基座，可实现过滤压差或者旁通开启阈值的数值设定，侧部设置标准的管路连接通口，用于上回油管路的接入与导出，端盖与滤筒的结合面设置了密封结构的安装位，保证承压状态下的密封性能；滤筒内部预留了滤芯的安装空间，可适配对应精度的过滤元件，整体结构紧凑，安装固定点位布局合理，可直接集成到液压系统的回油管路中。设计思路围绕液压系统回油过滤的实际工况展开，在保证过滤通流能力的前提下，将数值调节功能集成在端盖部位，无需额外加装控制阀组即可实现回油参数的调节，同时整体外形采用圆柱加异形端盖的组合，既保证了滤筒的容污能力，又让上部阀组的布局更加紧凑，减少了设备整体的安装占用空间，建模过程中对所有配合面均做了干涉检查，确保各部件装配无冲突，可直接用于工程选型参考或者二次结构优化。
