航模用外转子无刷动力电机结构设计

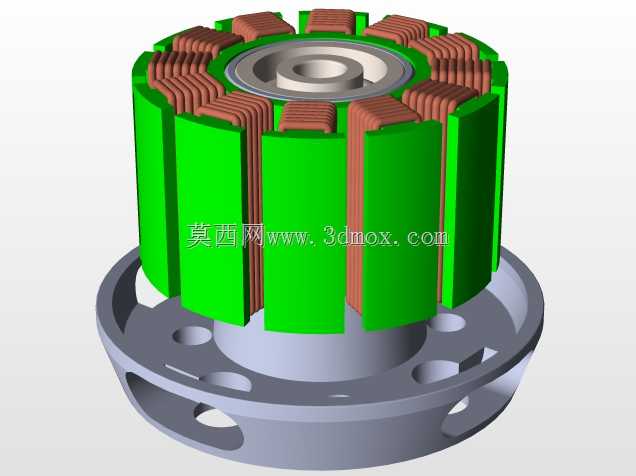

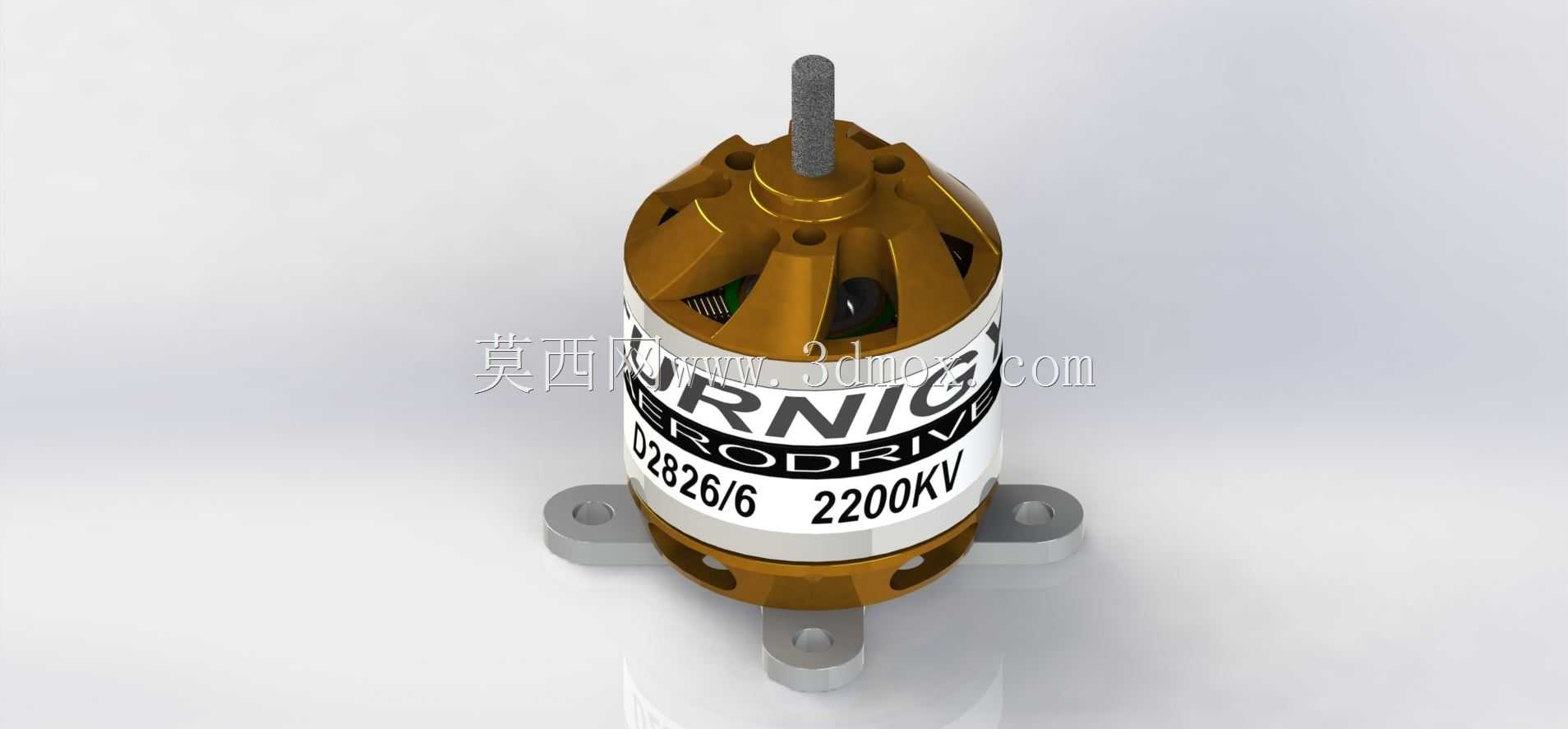

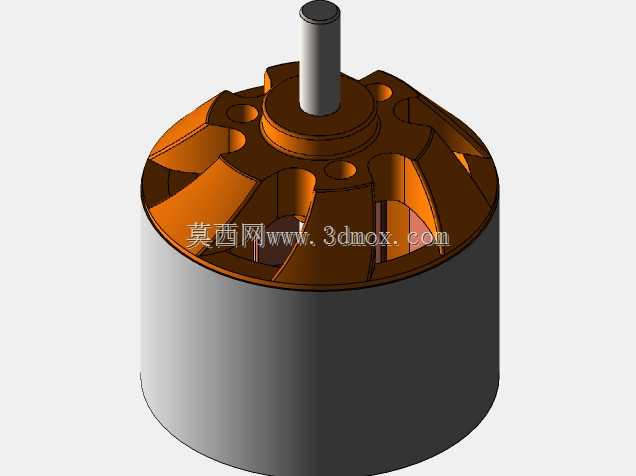

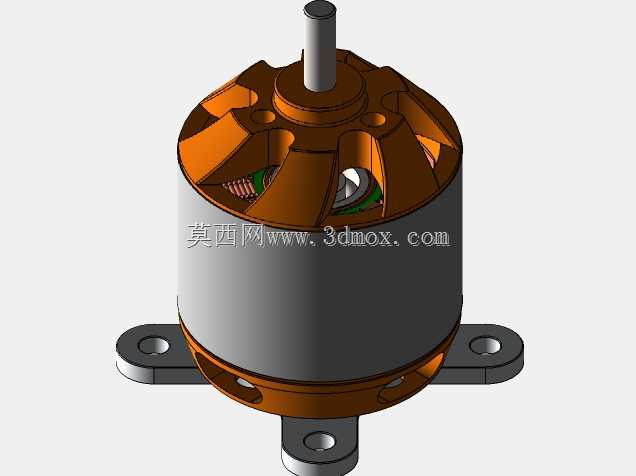

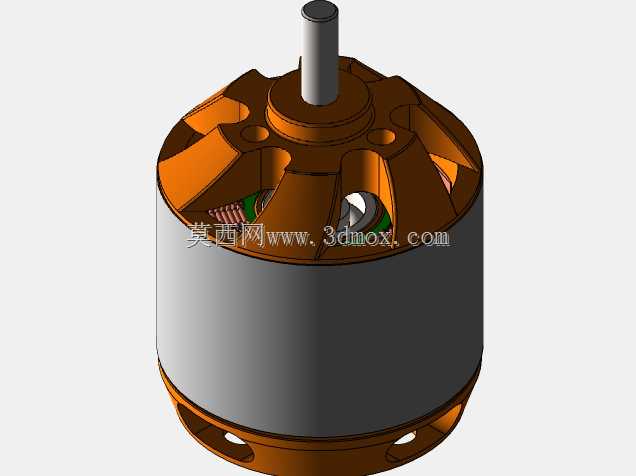

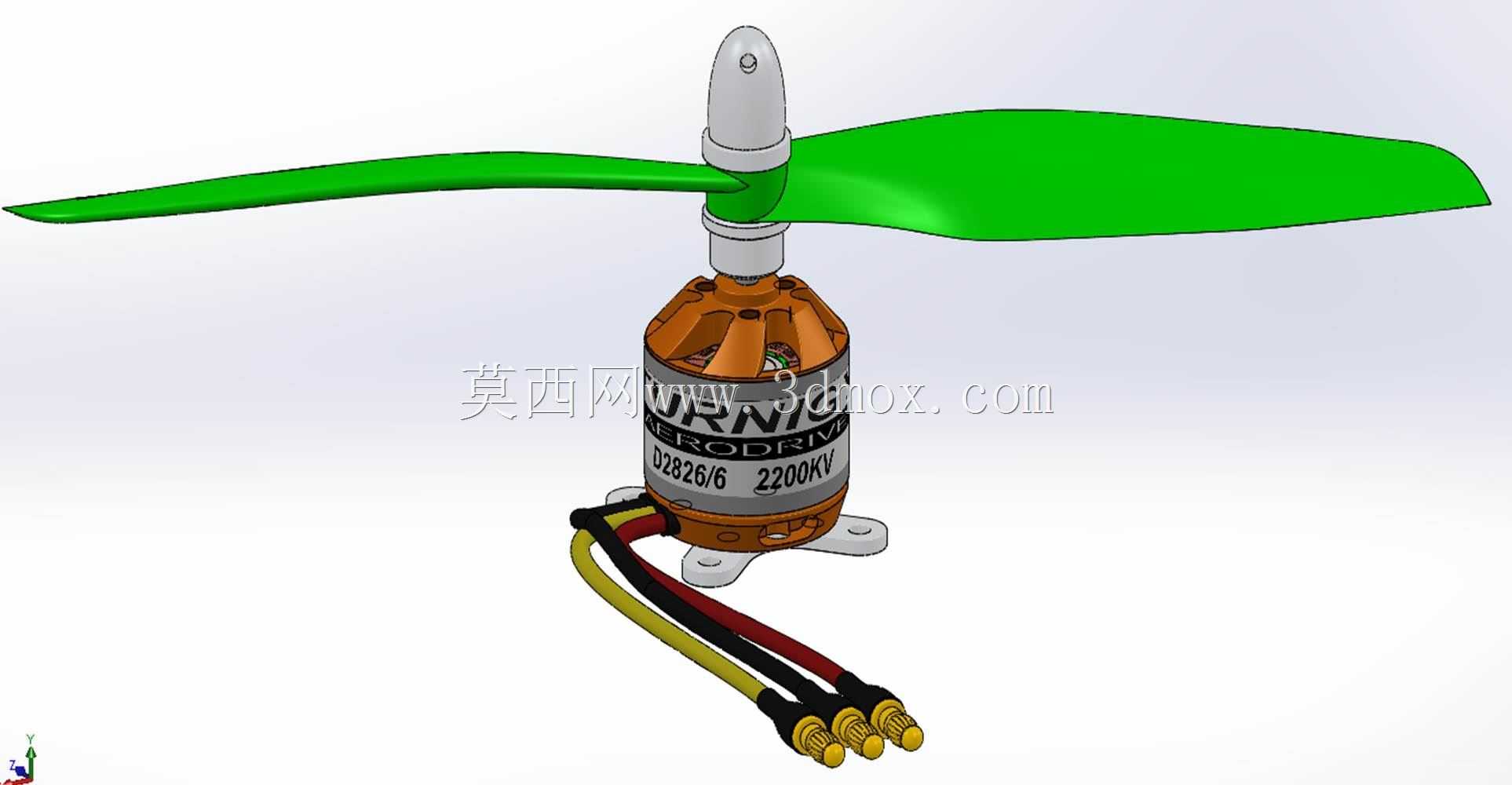

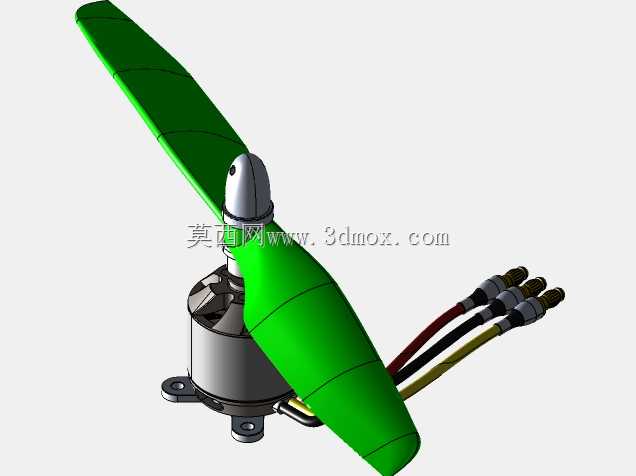

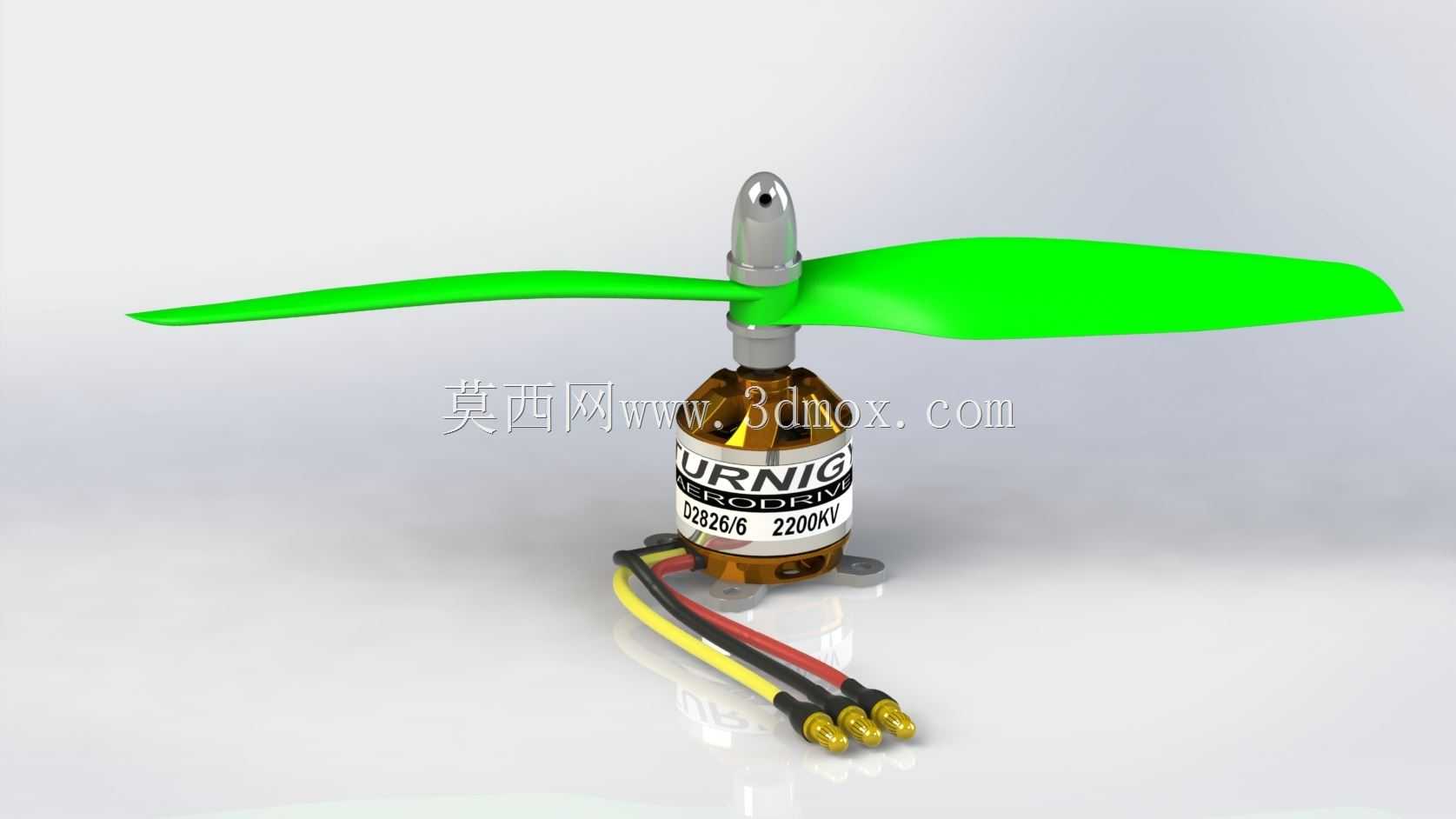

这款外转子无刷动力部件主要面向小型多旋翼无人机、固定翼航模以及小型电动旋转驱动场景，作为整套飞行动力系统的核心输出单元，承担着将电能转化为旋转机械能、直接驱动螺旋桨产生升力或推力的核心作用，能够适配轻量级航拍无人机、竞速穿越机、小型固定翼航模等多种对动力密度有较高要求的空中载具，也可作为小型旋转实验台、微型传动装置的动力源使用。从功能特性来看，该款动力单元采用外转子结构设计，转子外壳直接集成螺旋桨安装位，省去了额外的传动连接结构，动力传递损耗更低，转动惯量匹配航模螺旋桨的负载特性，能够实现快速的油门响应，适配飞行过程中频繁的动力调整需求；定子绕组采用集中式绕线方案，配合高导磁硅钢片铁芯，在高转速工况下依然能保持稳定的扭矩输出，KV值适配小尺寸高速螺旋桨，能够在轻量化机身平台上提供充足的推重比，满足航模飞行的机动性能要求。在设计思路上，整体结构围绕轻量化与高可靠性两个核心目标展开，外壳采用高强度轻质合金加工，表面做镂空散热设计，既能够降低整体自重，又可以在高转速持续运转时快速导出绕组产生的热量，避免长时间大负载工况下出现过热退磁问题；前端输出轴采用高强度钢材加工，保证高速旋转时的结构强度与同轴度，避免出现轴系振动影响飞行稳定性；底部安装座采用十字凸耳结构，每个凸耳上预留标准安装孔位，能够直接通过螺丝固定在航模机身的电机安装座上，安装定位便捷，连接强度可靠。从安装边界来看，底部四个安装凸耳呈十字对称分布，孔位间距适配主流小型多旋翼机架的电机安装规格，输出轴的直径与长度匹配常用的航模螺旋桨夹尺寸，整体径向尺寸紧凑，不会在机臂上占用过多安装空间，轴向长度经过优化，能够适配薄型机臂的安装需求，不会出现与机架结构干涉的问题；转子外壳与底部安装座之间预留足够的安全间隙，运转过程中不会出现结构剐蹭，整体重量控制在轻量区间，不会给航模带来额外的负载负担，能够有效提升航模的续航表现与机动灵活性。
