M5规格无人机桨夹微调锁紧组件结构

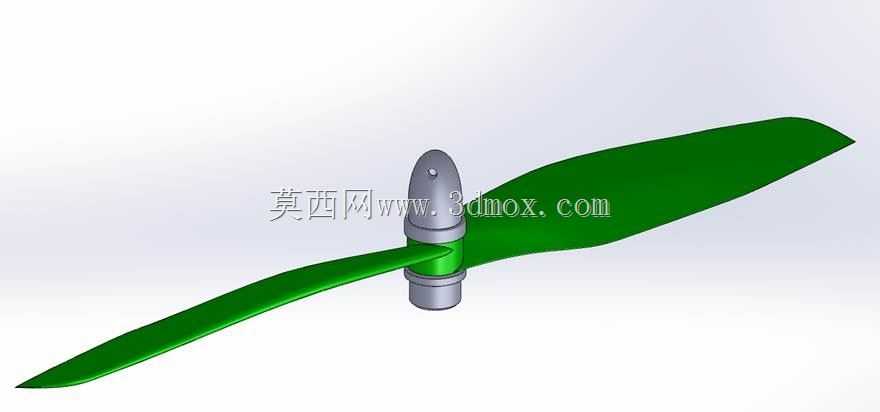

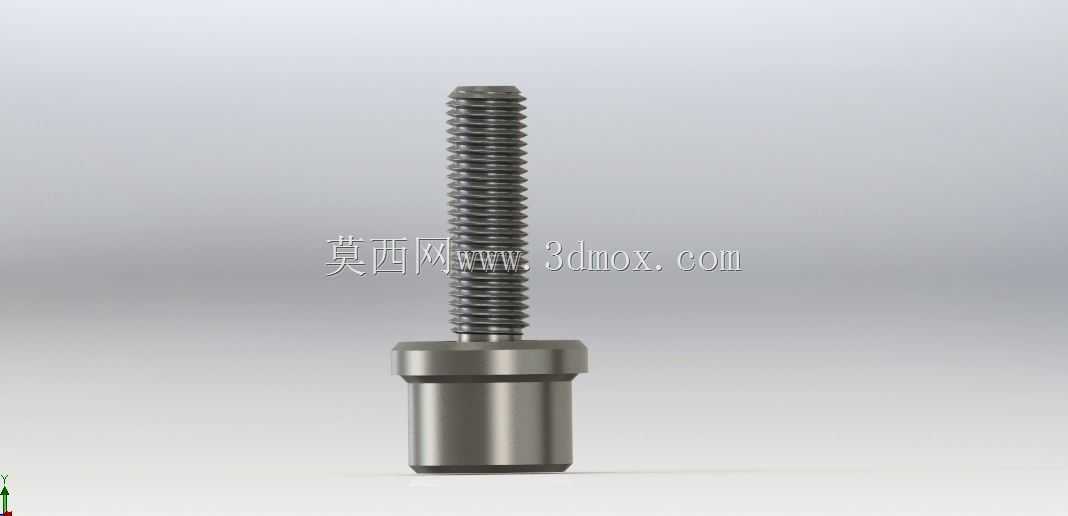

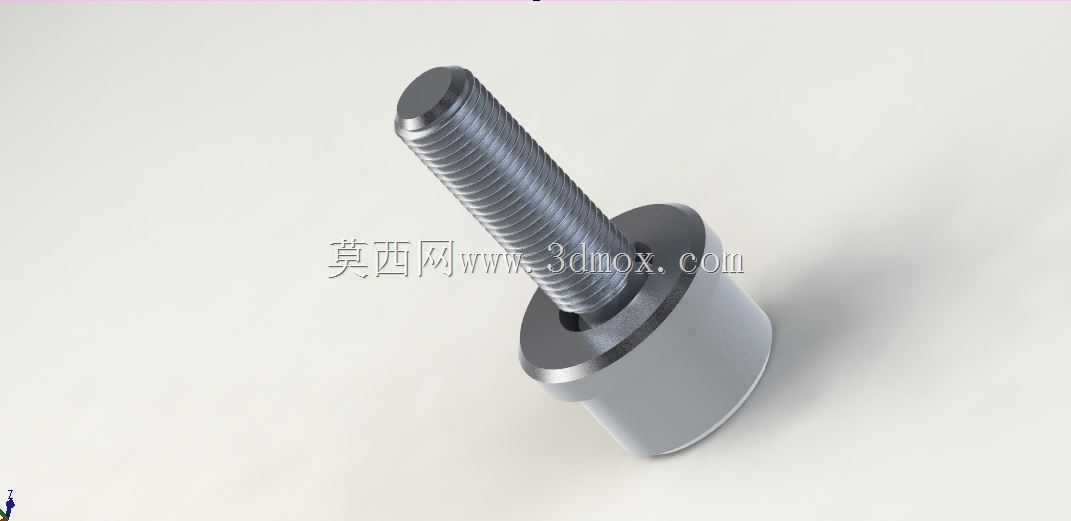

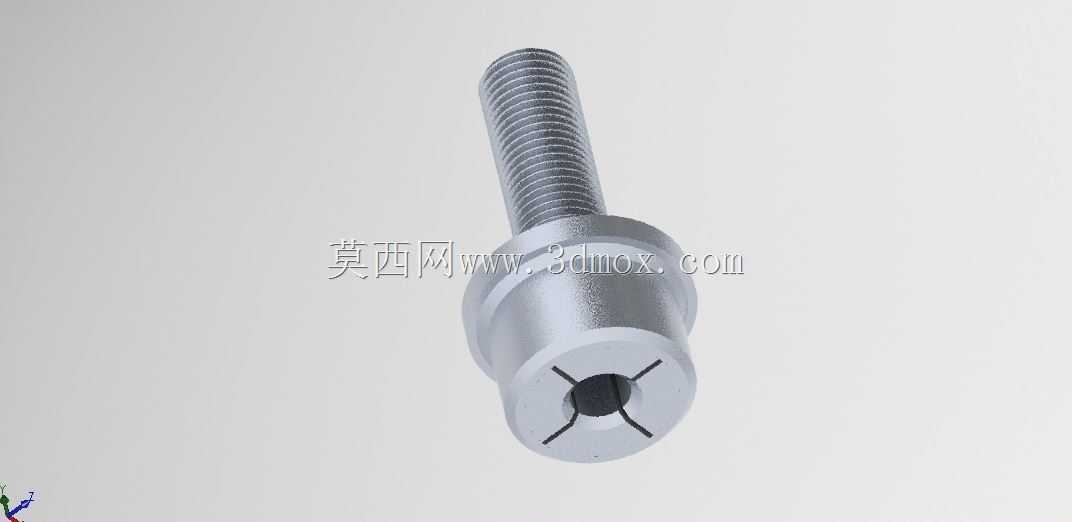

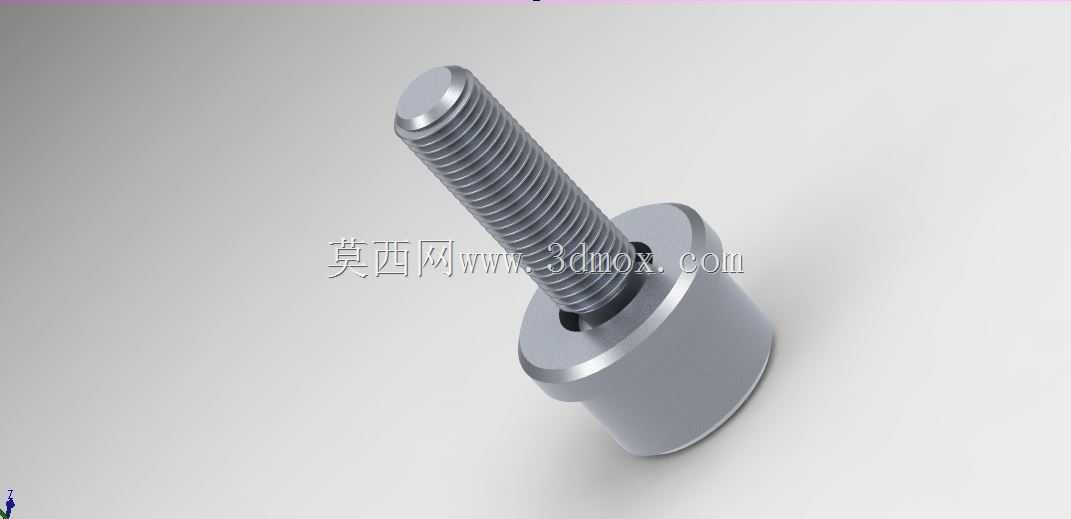

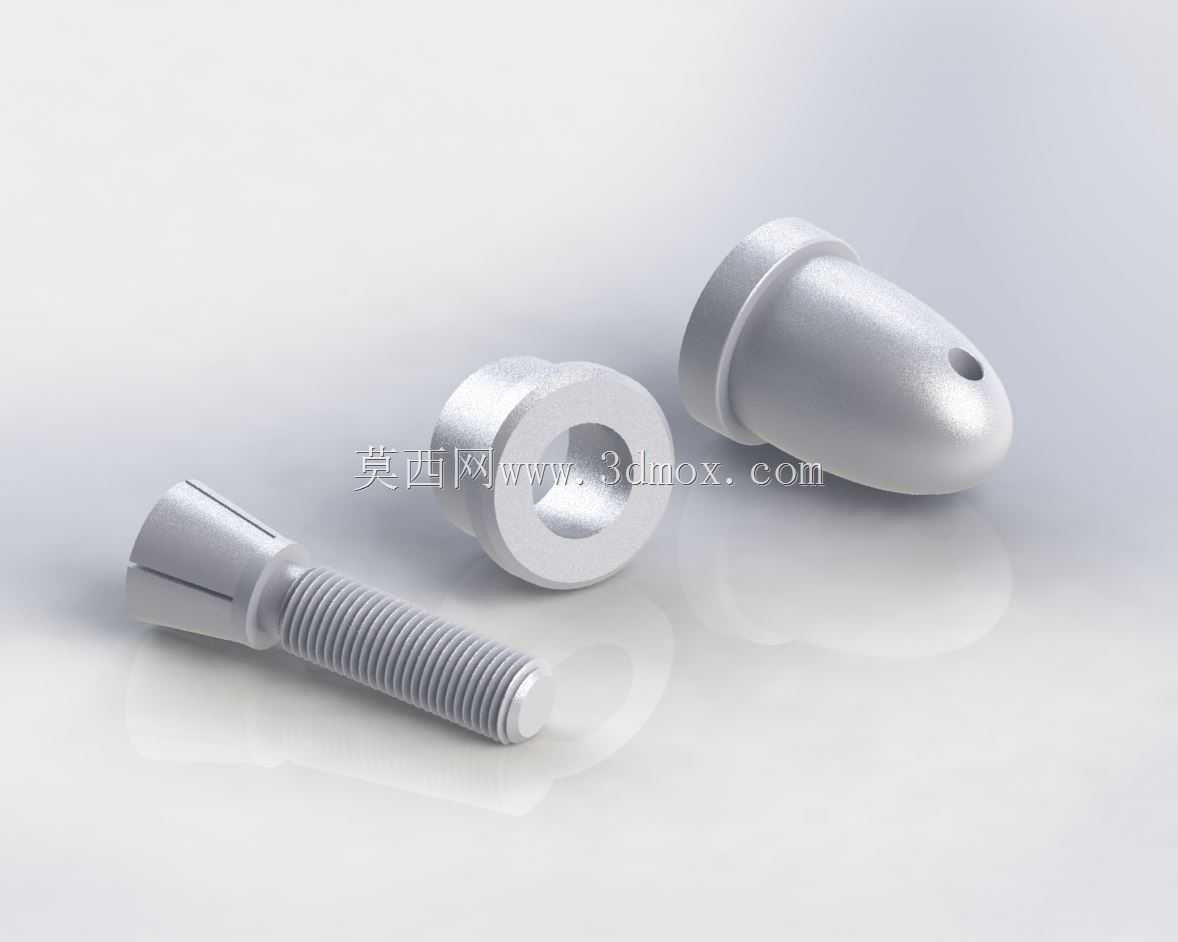

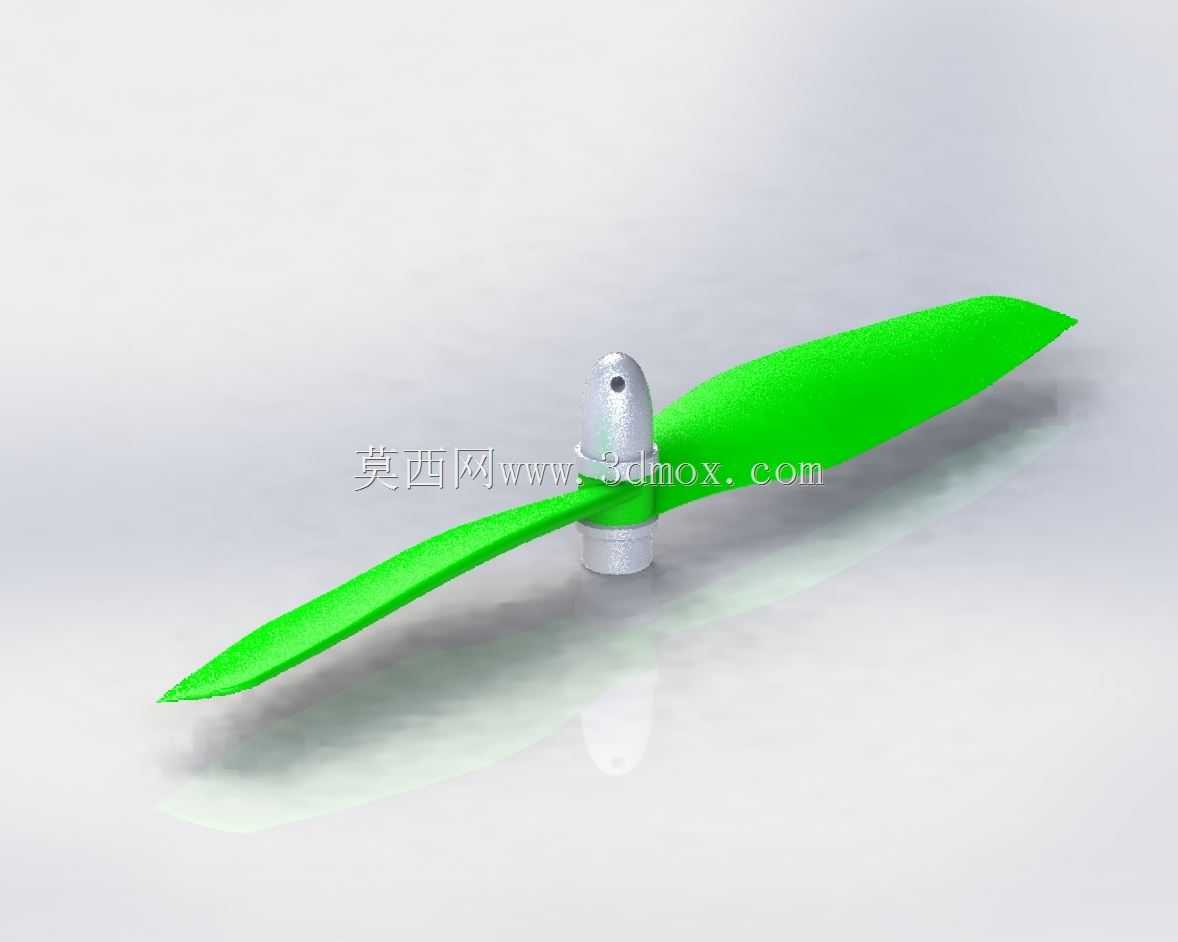

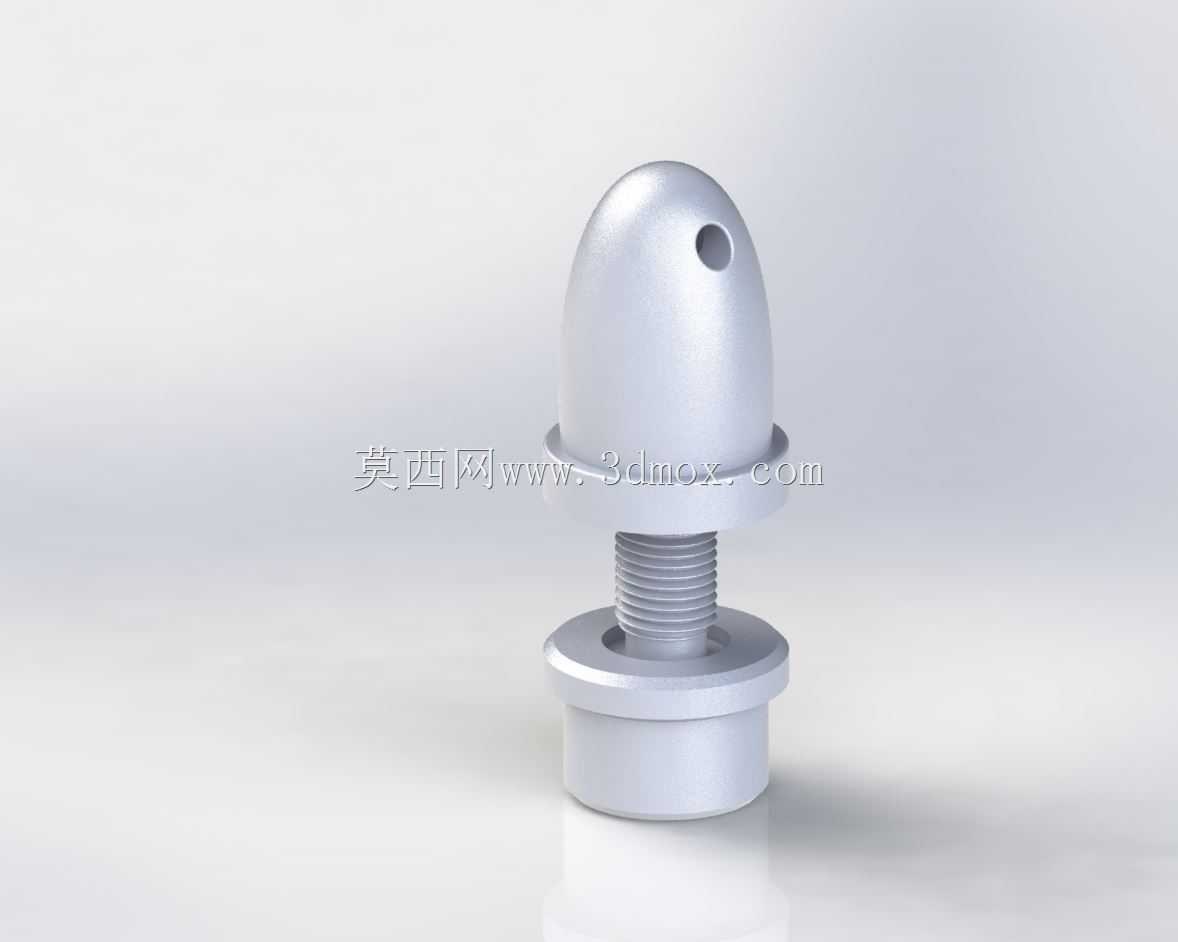

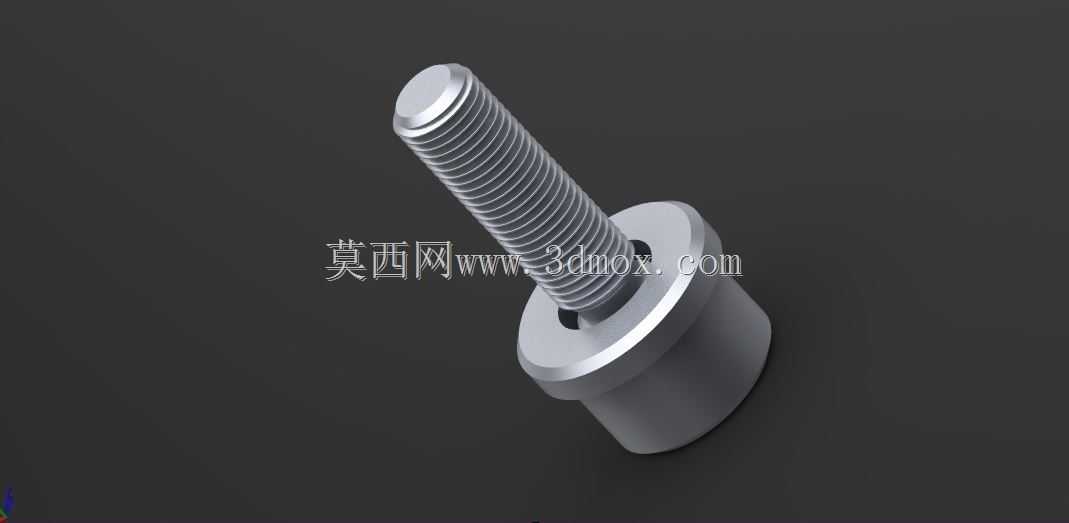

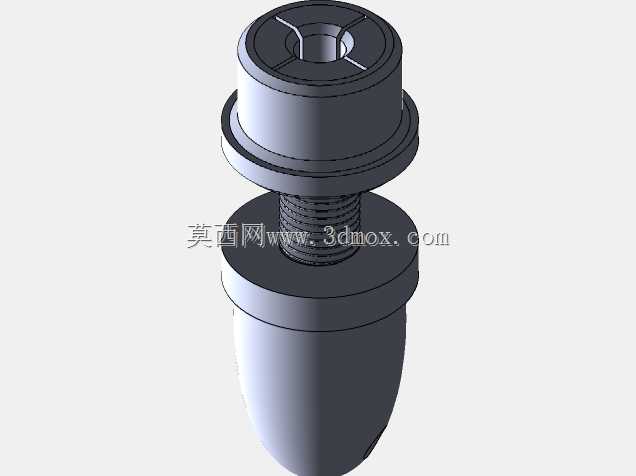

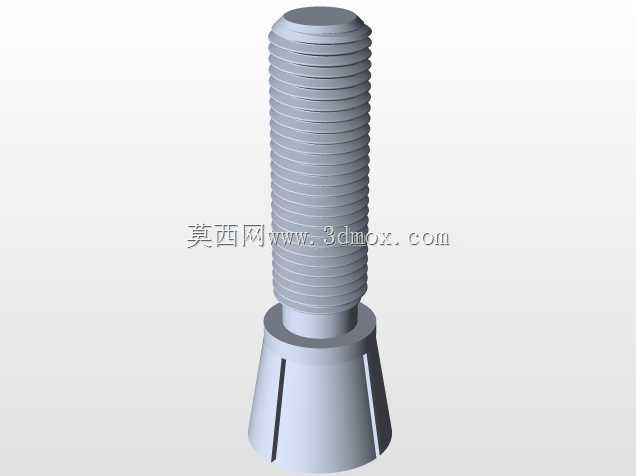

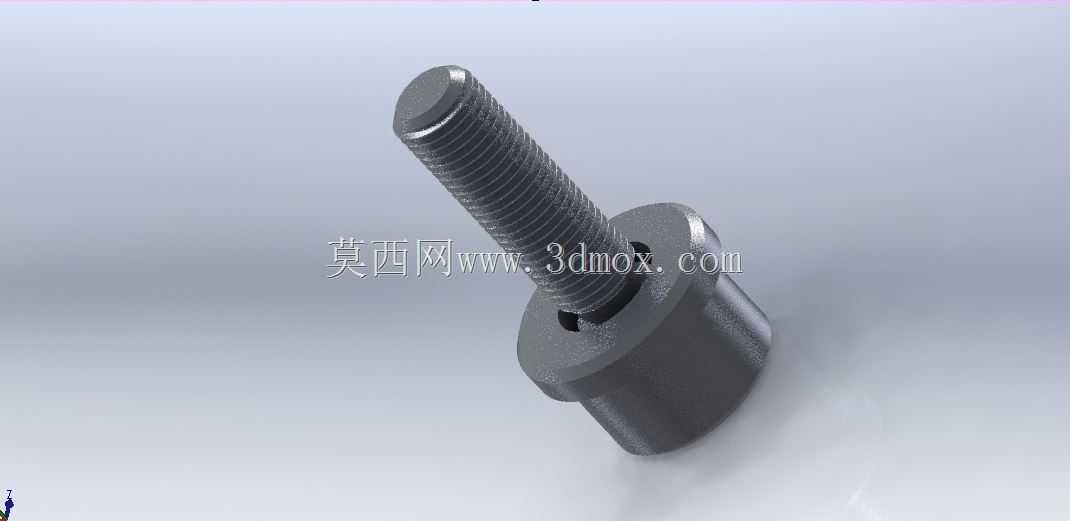

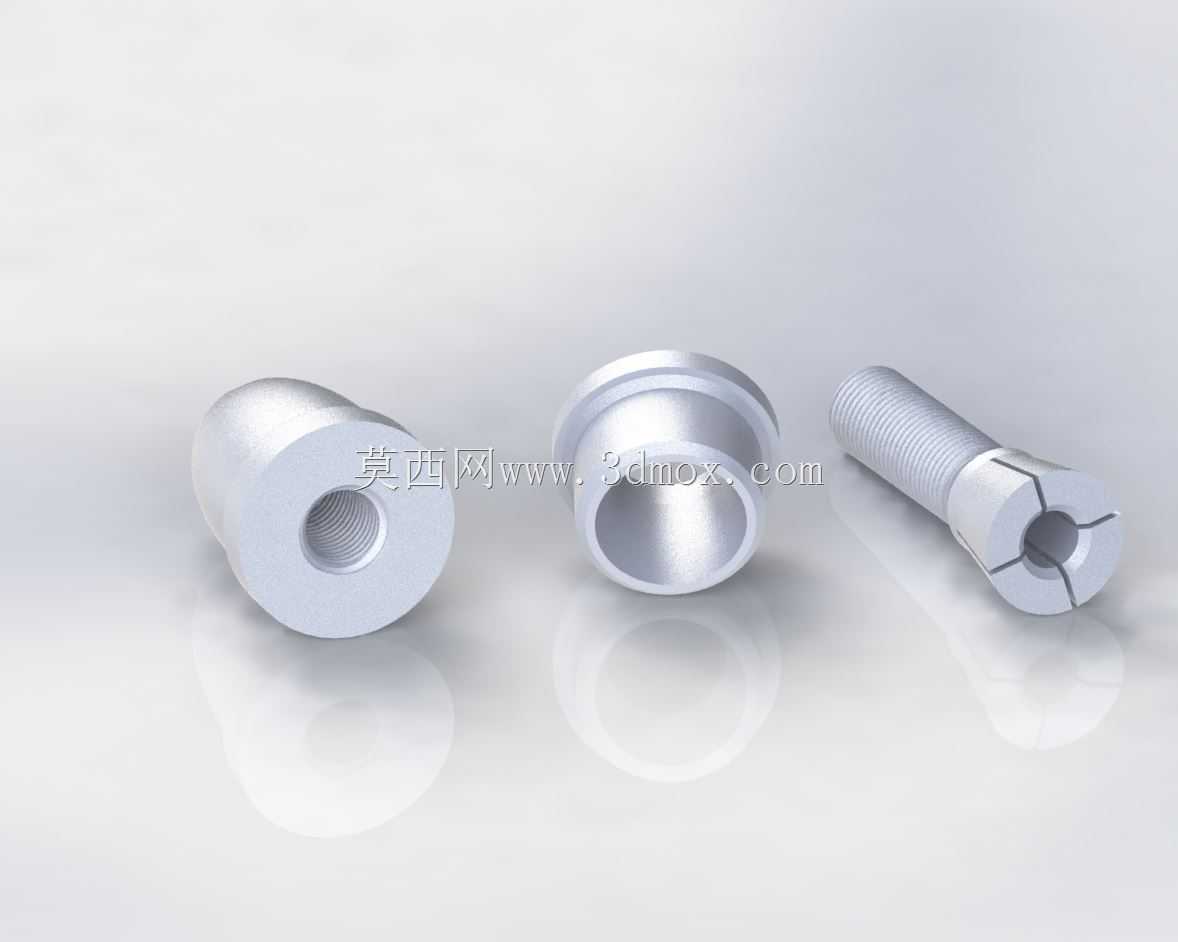

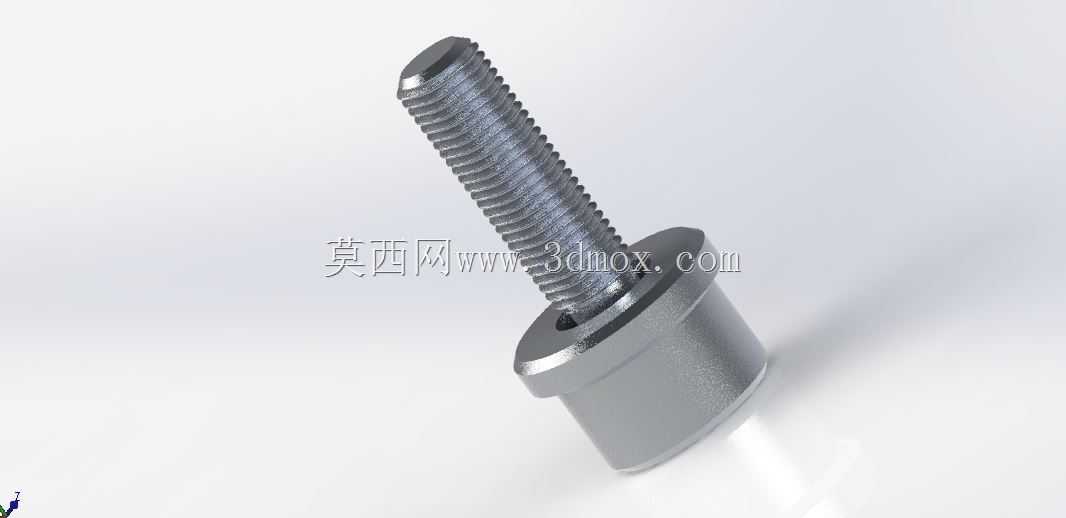

　　这套M5规格的微调锁紧组件，核心应用场景集中在小型多旋翼无人机的螺旋桨安装固定环节，也可拓展到需要小行程张紧微调的精密传动、航模舵面调节等场景。实际使用中，该组件承担着螺旋桨与电机输出轴的同轴定位、桨距微调、锁紧防松三重作用，相比传统顶丝固定方式，它的锥面胀紧结构能避免电机轴被顶丝压出凹痕，同时保证螺旋桨旋转时的动平衡精度，减少高速转动下的振动传导。从结构拆分来看，整套组件包含三个核心零件：带外螺纹的锥面胀紧芯轴、带内锥孔的锁紧衬套、带中心通孔的压紧螺母。设计思路上，芯轴采用M5标准外螺纹，适配市面上绝大多数22系列、23系列小型航模电机的输出轴螺纹规格，芯轴一端开有轴向收缩缝，当锁紧衬套沿锥面轴向推进时，收缩缝受挤压向内收拢，

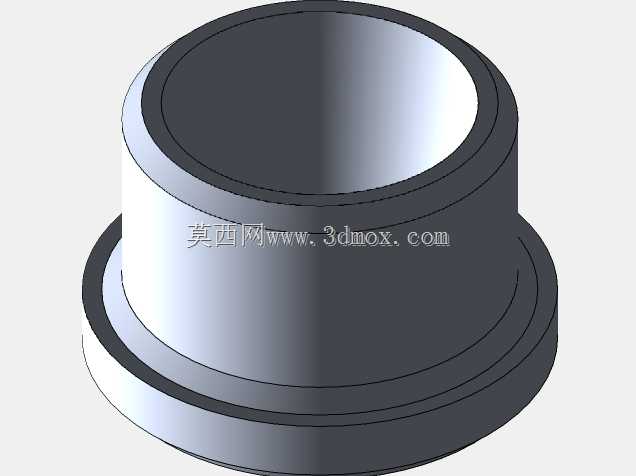

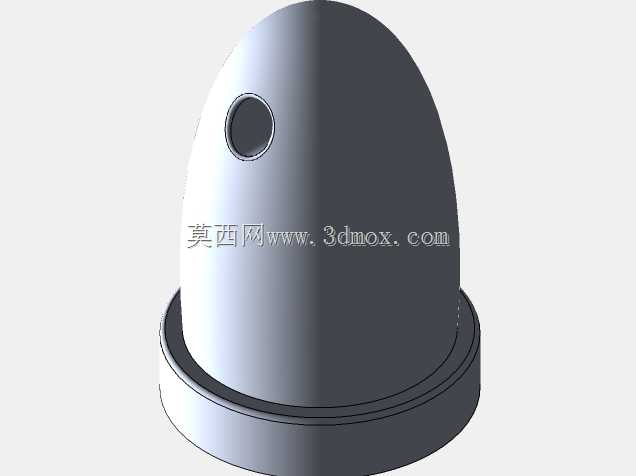

　　从而抱紧穿过中心孔的电机轴，实现无间隙的周向与轴向固定。衬套的外圆做了光面处理，螺旋桨的安装孔直接套在衬套外圆上，衬套外径公差控制在h7级别，能和常见的5mm孔径螺旋桨安装孔形成间隙配合，安装时无需额外修磨就能顺利套入，同时配合间隙控制在0.02mm以内，避免桨叶转动时出现偏心晃动。压紧螺母的外形做了圆弧弹头型设计，一方面是降低高速旋转时的空气阻力，减少紊流产生的气动噪声，另一方面圆弧外形没有尖锐棱角，能降低调试过程中划伤操作人员的风险，螺母顶端开有1.5mm直径的保险孔，安装完成后可穿入细钢丝做防松保险，应对无人机飞行时的持续振动工况，避免螺母松脱导致射桨事故。安装边界方面，整套组件装配完成后的总长度为18mm，

　　最大外径为10mm，径向突出电机安装面的尺寸不超过12mm，不会和无人机机臂上的走线、电调等部件产生干涉；芯轴的内孔直径为5mm，适配直径5mm的电机输出轴，允许的轴长插入范围为6-10mm，适配市面上绝大多数小型多旋翼电机的轴伸长度。实际装配时，需要先将芯轴套在电机轴上，调整到需要的安装高度，再套入螺旋桨和锁紧衬套，最后旋紧压紧螺母，旋紧过程中衬套沿锥面移动，带动芯轴收缩抱紧电机轴，同时衬套端面会压紧螺旋桨的安装端面，实现桨叶的轴向固定；如果需要微调桨叶的安装角度或者动平衡，只需将螺母松开1/4圈，即可转动桨叶调整角度，调整到位后重新旋紧螺母即可，无需完全拆卸组件，大幅提升外场调试的效率。结构细节上，芯轴的收缩缝采用线切割加工，

　　缝宽控制在0.3mm，既保证收拢时的变形量足够抱紧5mm轴，又不会因为缝宽过大导致芯轴强度不足，芯轴的锥面角度设置为15度，这个角度能在锁紧时形成足够的自锁摩擦力，即使螺母出现轻微松动，衬套也不会自行松脱，维持足够的抱紧力。衬套的内锥面和芯轴外锥面做了配研处理，接触面积不低于85%，保证锁紧时受力均匀，不会出现局部应力集中导致的零件变形。压紧螺母的螺纹和芯轴螺纹采用6H/6g的配合公差，螺纹旋合长度为8mm，足够的旋合长度能保证螺纹连接的强度，承受螺旋桨转动时产生的拉力和扭矩。这套组件除了无人机领域的应用，在小型精密设备的张紧调节场景也能适用，比如小型传送带的张紧轮固定、精密仪器的调节旋钮锁紧等场景，只要是5mm轴径的固定和微调需求，都可以通过这套结构实现可靠的无间隙锁紧，相比传统的顶丝固定、抱箍固定方式，它的结构更紧凑，锁紧力更均匀，微调操作更便捷，同时重复拆装的精度保持性更好，多次拆装后依然能维持稳定的同轴度，不会因为反复装夹出现定位偏移的问题。
