M6规格精密微调锁紧组件结构设计

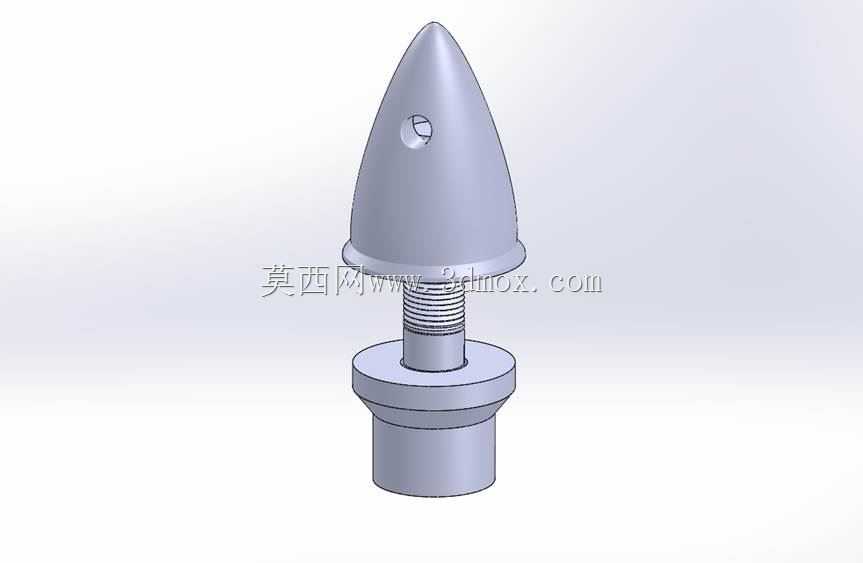

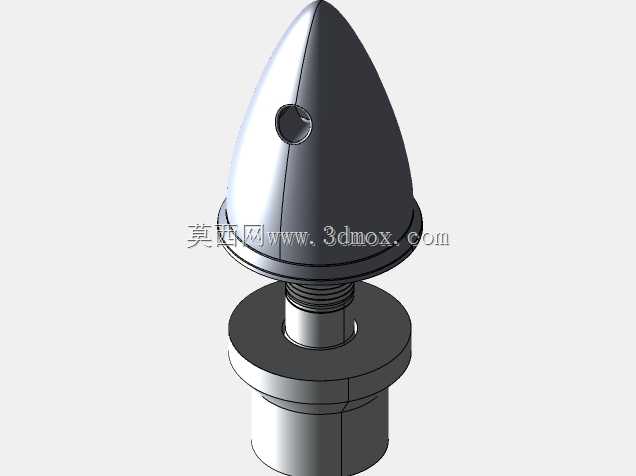

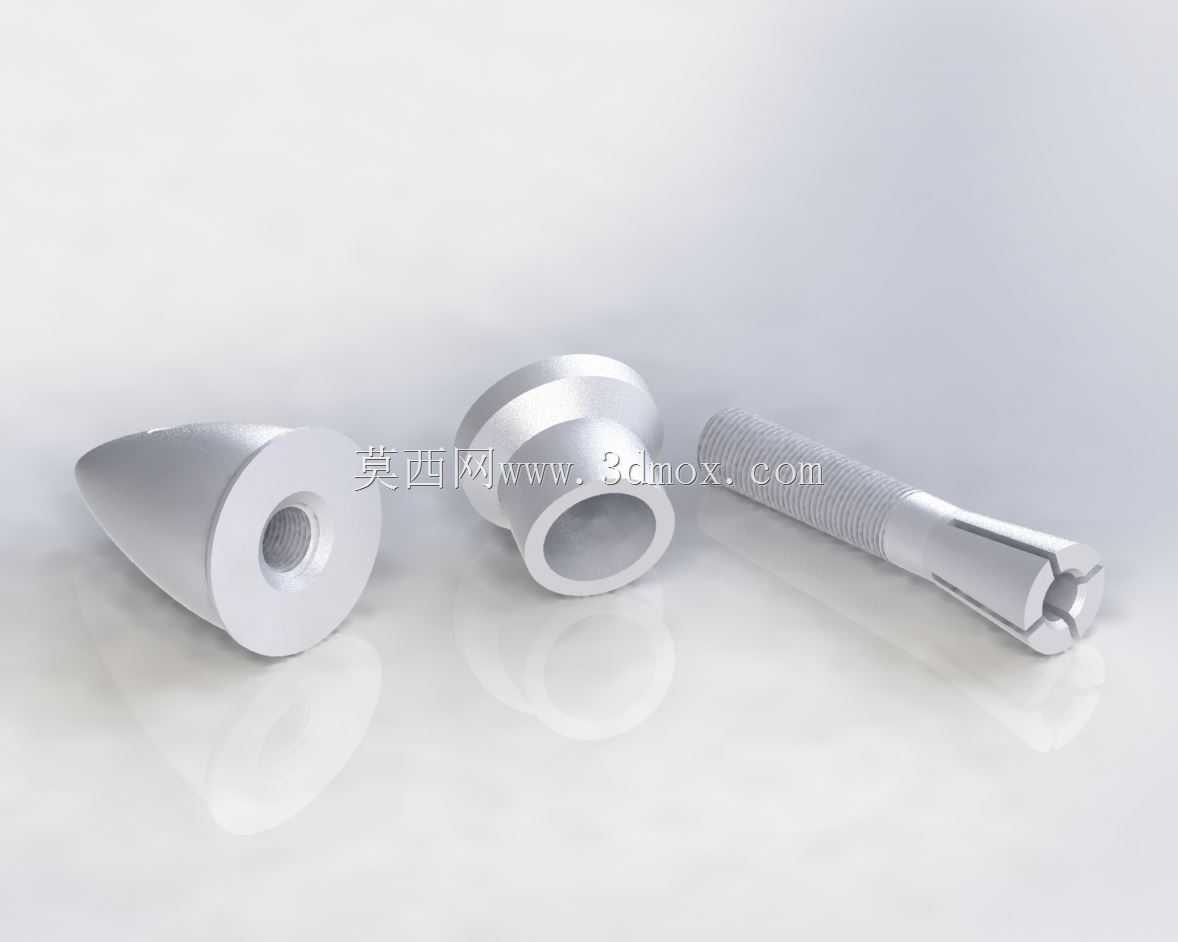

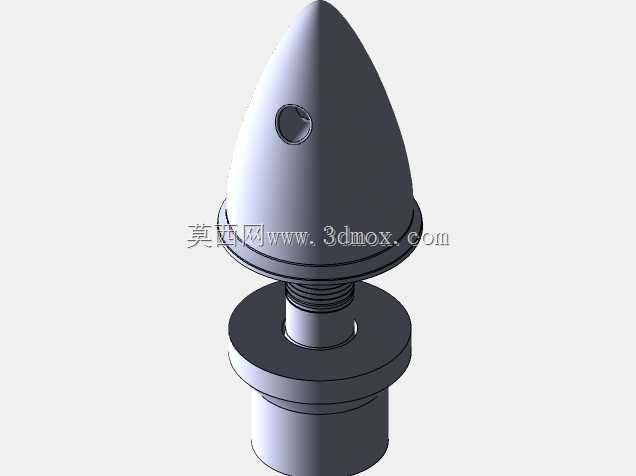

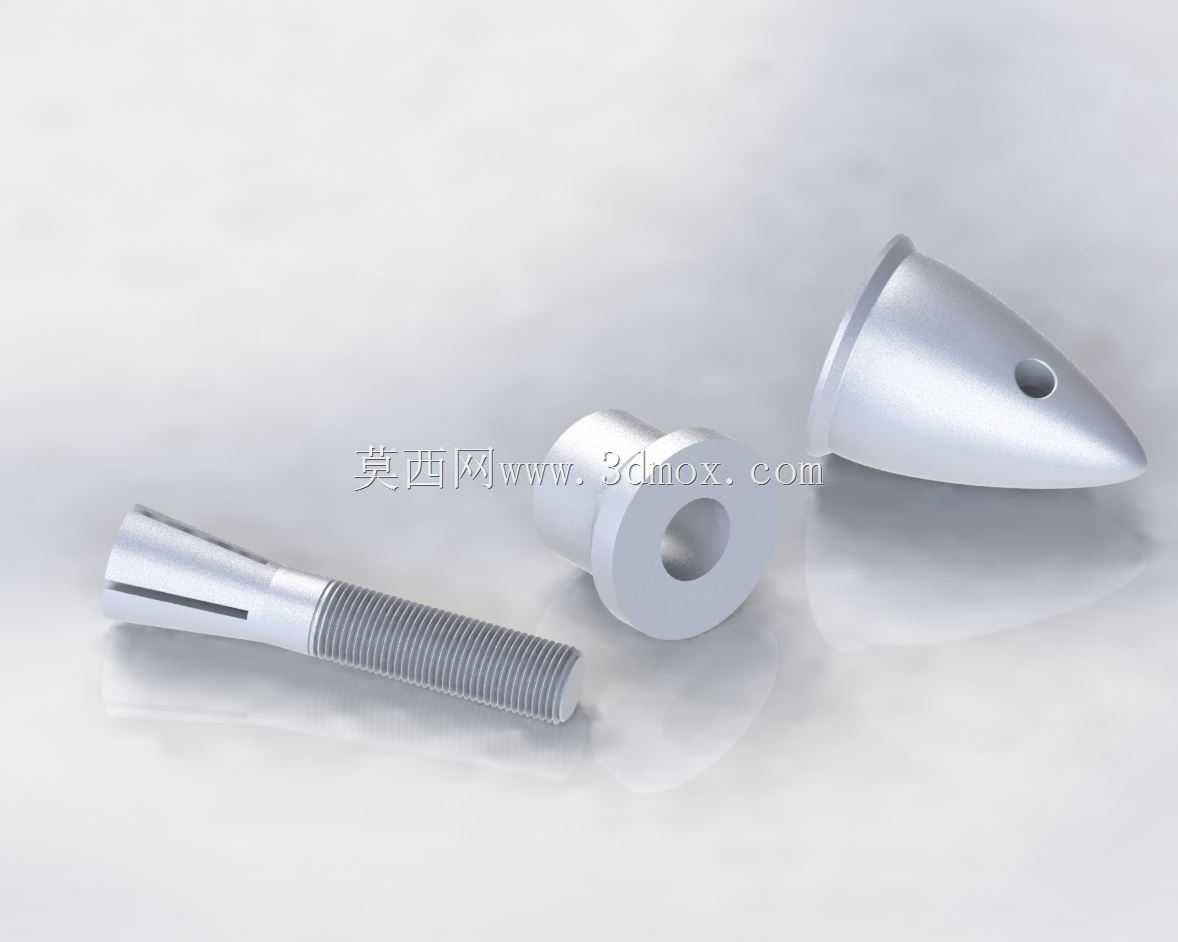

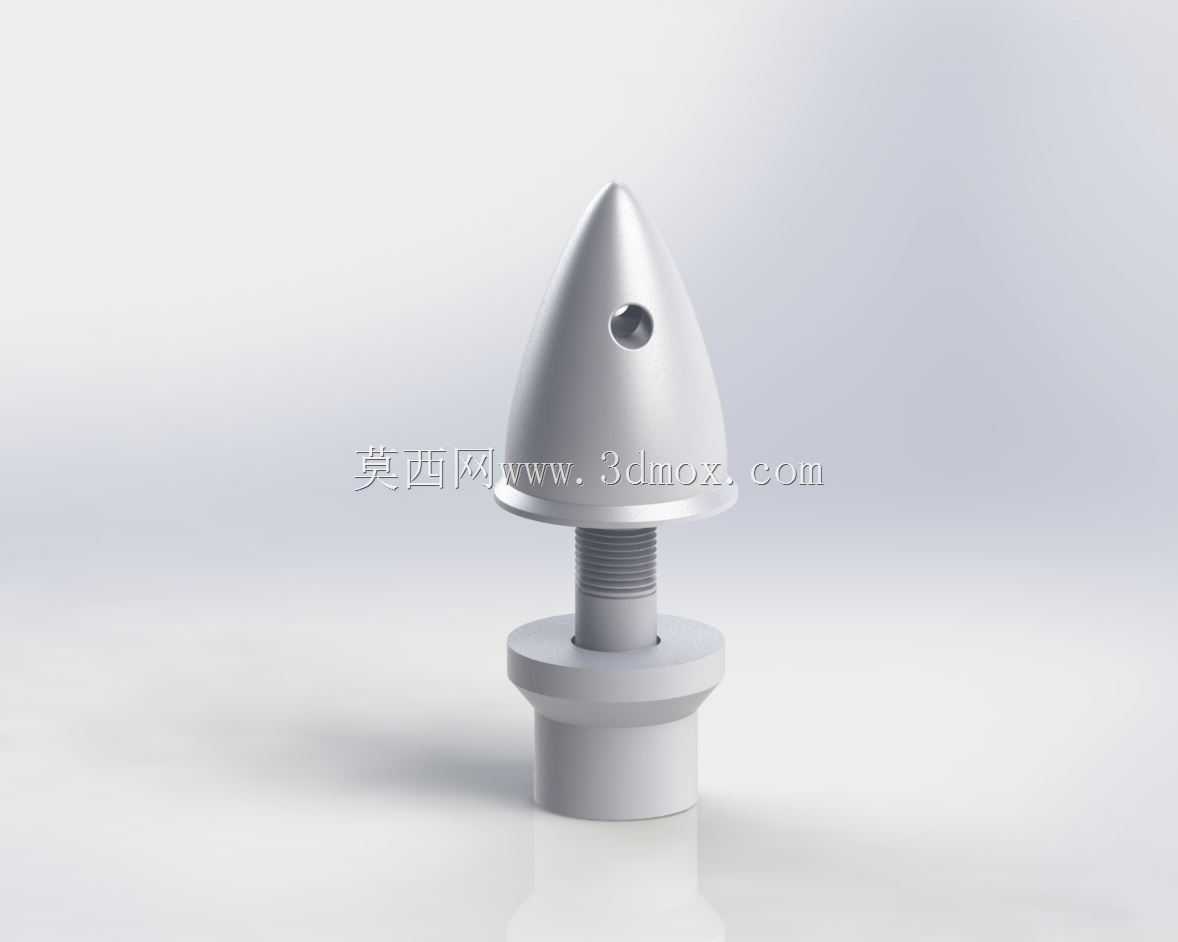

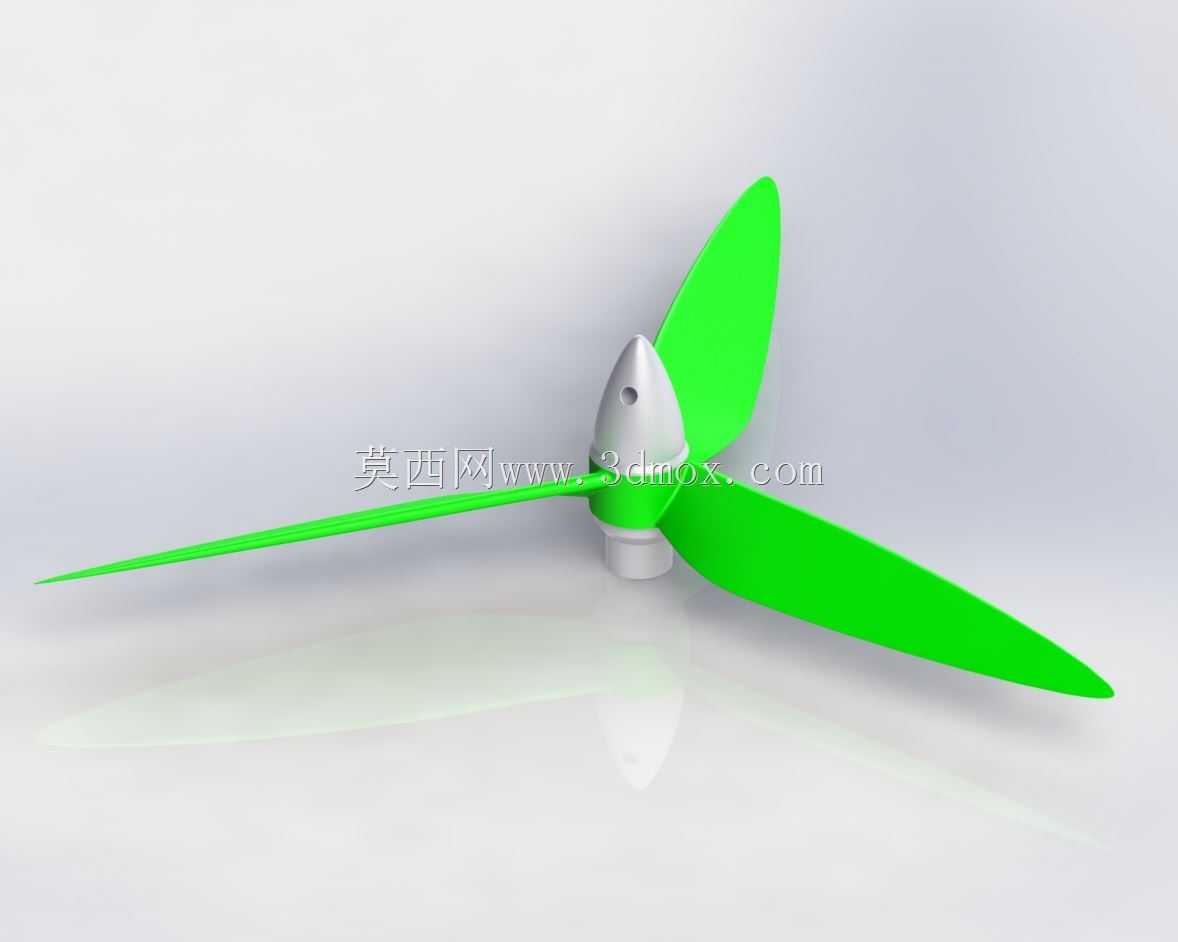

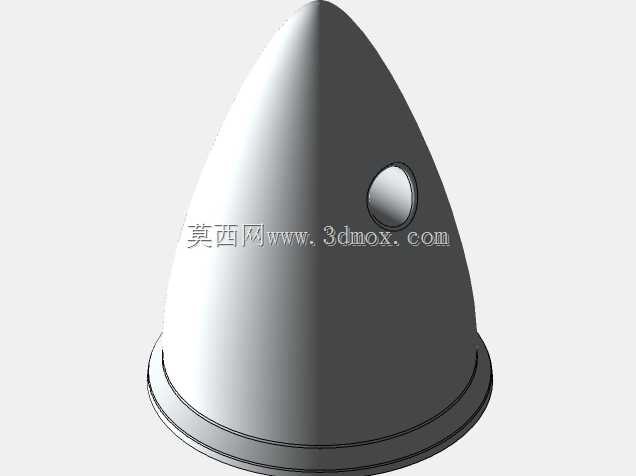

　　在多旋翼无人飞行器、小型航模动力系统、精密光学装调工装、小型实验台架的装配场景中，这类M6规格的微调锁紧组件是解决小行程高精度位置调整需求的核心结构件，不同于普通螺纹紧固件仅具备紧固连接的作用，该组件将锥面胀紧定位、螺纹微调进给、轴向锁紧三个功能整合为一体，能在狭小安装空间内实现0.1mm级别的轴向位置微调，调整到位后可通过胀紧结构实现无间隙锁止，避免设备运行过程中因振动出现位置偏移。从结构组成来看，整套组件包含三个核心零件：外锥面锁紧胀套、内锥面调节座、带滚花的微调螺杆，三个零件的配合面均采用1:10的小锥度设计，这种锥度选择兼顾了胀紧力的放大效果与拆卸便利性，锥度过大则锁紧后容易出现自锁卡死，后续维护拆卸难度高，

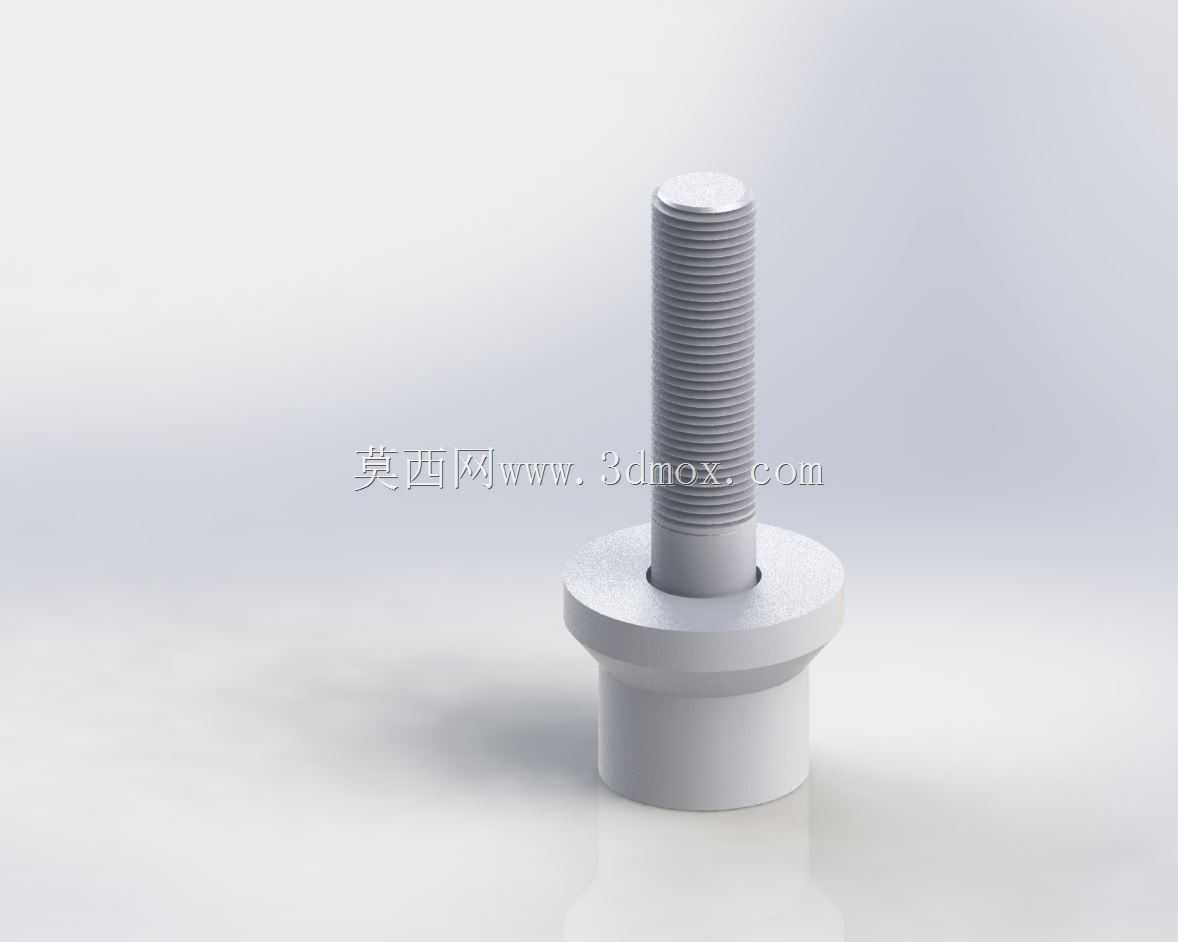

　　锥度过小则需要施加较大的轴向推力才能实现足够的胀紧力，对调节螺杆的强度要求会大幅提升。微调螺杆的外露段设计有全周滚花结构，滚花的齿距控制在0.8mm，齿深0.2mm，徒手调节时能提供足够的摩擦力，不需要借助额外工具即可完成精细调整，螺杆的螺纹段采用M6x0.5的细牙螺纹，相比普通粗牙螺纹，细牙螺纹的导程更小，每旋转一圈的进给量仅为0.5mm，配合螺纹副的小间隙配合设计，能实现更精准的位置控制，同时细牙螺纹的自锁性能更好，在没有额外锁紧的情况下也能抵抗一定幅值的振动冲击。内锥面调节座的外圆为光滑圆柱面，安装时可直接穿入安装基板的φ12mm光孔内，不需要额外加工螺纹孔，降低了安装基座的加工难度，调节座的端面设计有深度1mm的沉孔，

　　微调螺杆的端部可沉入该沉孔内，避免螺杆端部突出影响其他零件的装配。外锥面胀套的开槽数量为4条，槽宽0.8mm，开槽长度覆盖整个锥面段，当调节座沿轴向向胀套内进给时，锥面的挤压作用会让胀套的四个瓣片沿径向向外张开，与安装孔的内壁产生足够的正压力，依靠摩擦力实现整套组件的位置锁止，这种胀紧方式不会对安装孔的内壁造成压伤，也不会像顶丝锁紧那样在轴类零件表面留下压痕，适合需要反复调整位置、对零件表面质量要求较高的装配场景。在实际选型应用时，需要注意该组件的安装边界尺寸：整套组件装配完成后的最大外圆直径为14mm，轴向总长度根据调节行程的不同可在28mm到34mm之间变化，安装基板的厚度需要控制在3mm到8mm之间，

　　过薄的基板会导致胀套的接触长度不足，锁止力不够容易出现滑移，过厚的基板则会导致胀套无法完全张开，同样会影响锁紧效果。设计过程中对三个零件的材质选择也做了针对性匹配：胀套和调节座采用6061铝合金硬质阳极氧化处理，表面硬度达到HV400以上，既保证了足够的结构强度，又能降低整体重量，满足无人机、航模这类对重量敏感的应用场景需求，微调螺杆采用304不锈钢材质，避免反复调节过程中螺纹出现磨损，提升组件的整体使用寿命。在装配工艺上，三个配合零件的锥面粗糙度要求达到Ra1.6，螺纹副的配合公差选择6H/6g，既保证调节过程的顺滑无卡滞，又避免间隙过大导致微调精度下降，胀套的四个瓣片在加工时需要保证对称度误差不超过0.05mm，避免胀紧时出现单侧受力导致锁止力不均匀的问题。这类微调组件相比传统的双螺母锁紧微调结构，零件数量更少，安装占用空间更小，调节操作更便捷，在小型无人机的机臂安装位置调整、航模发动机的油针微调机构、小型光学镜头的焦距调节结构、实验测试夹具的位置微调模块中都能适配应用，在结构设计时可以根据实际的安装空间、所需锁紧力、微调行程范围调整锥度、螺纹规格、零件长度等参数，不需要改变核心的锥面胀紧加细牙螺纹微调的结构逻辑，就能适配不同场景的使用需求。
