无人机控制器弯式排针连接组件结构设计

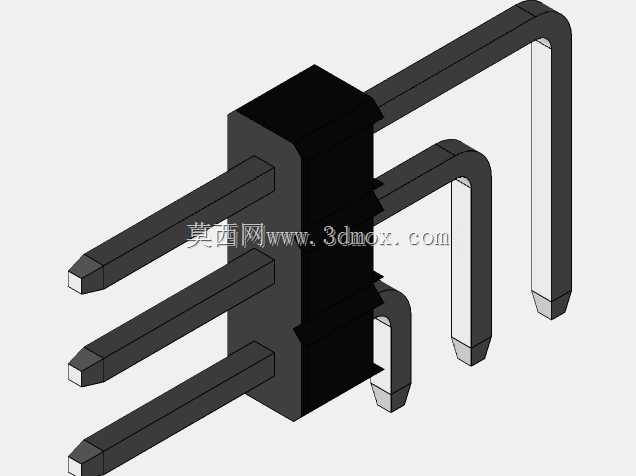

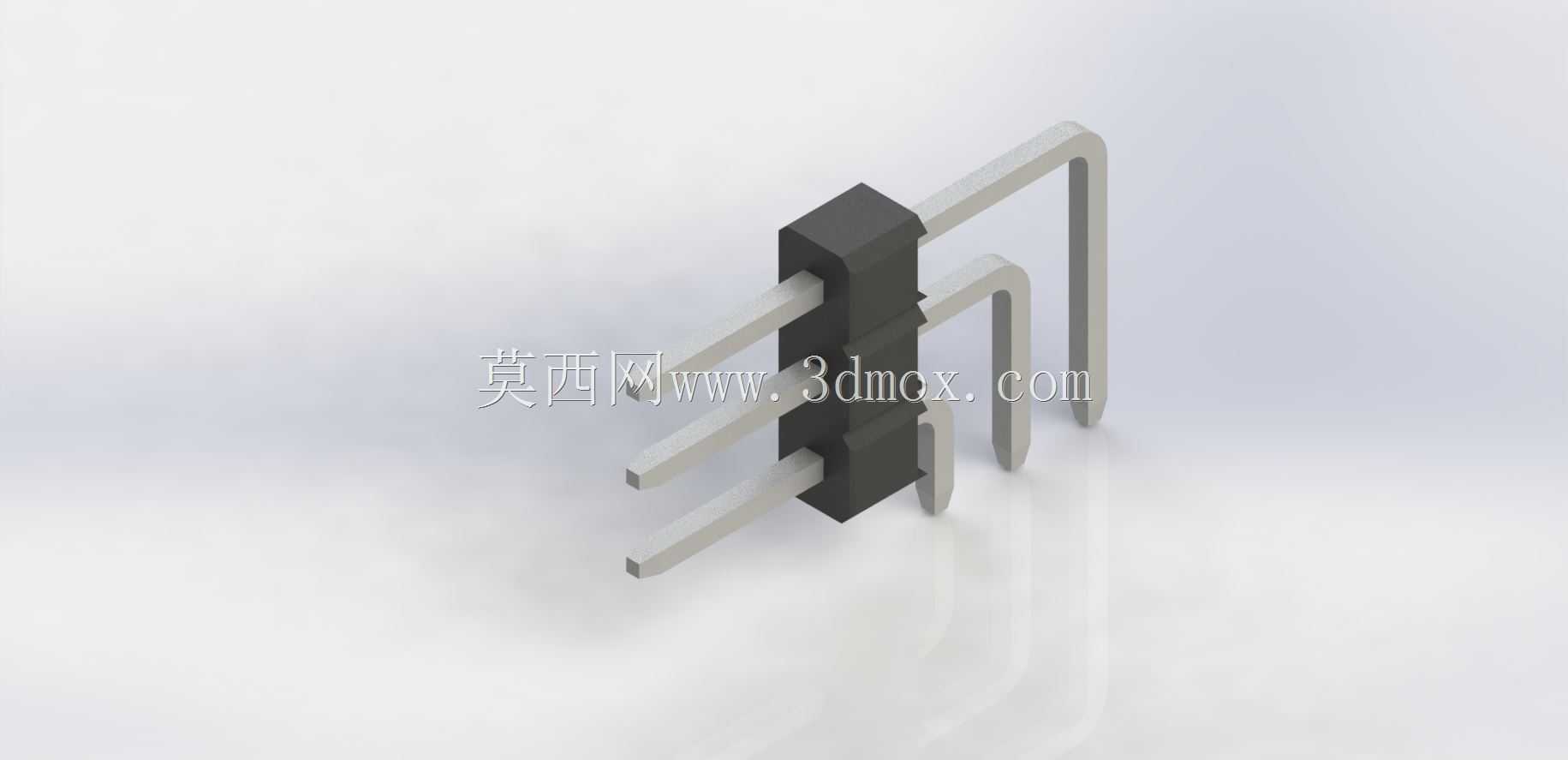

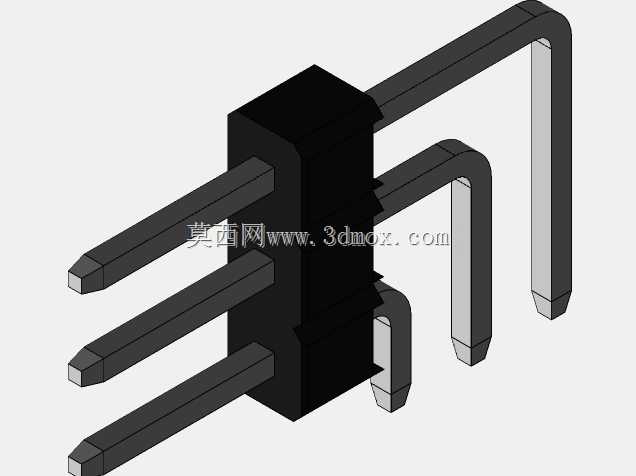

　　在多旋翼无人机飞控系统的硬件搭建环节，板间电连接的可靠性直接决定整机飞行稳定性，这款弯式排针连接组件正是针对无人机控制器内部空间紧凑、板间垂直走线需求开发的连接结构。不同于常规直插排针的垂直出线方式，该组件采用90度弯折引脚设计，引脚从塑胶基座侧面水平引出，能够在飞控板与电调板、接收机模块呈垂直叠装布局时，省去飞线转接步骤，直接完成两块PCB板的信号与电源连通，大幅降低控制器内部走线杂乱带来的信号干扰风险，同时压缩叠装后的整体高度，适配小型多旋翼无人机局促的机身内部安装空间。从结构设计逻辑来看，该组件的塑胶基座采用双排定位槽结构，每排等距排布三根金属插针，插针与基座之间采用过盈压装工艺固定，避免飞行过程中的高频振动导致插针松动移位。

　　插针的弯折段做了圆角过渡处理，没有尖锐应力集中点，能够承受组装过程中的插拔力以及飞行时的持续振动载荷，不会出现引脚断裂的问题。插针的接触段采用标准方形截面，表面做镀锡处理，既保证与PCB板焊盘焊接时的浸润性，也能在对接对应排母时保持稳定的接触电阻，避免飞行过程中信号瞬断导致的失控风险。在安装边界方面，该组件的塑胶基座宽度适配标准2.54mm间距排针的安装尺寸，直插段长度刚好匹配常规1.6mm厚度PCB板的焊接深度，过波峰焊时不会出现引脚穿出过长触碰其他元件、或者插入深度不足导致焊接强度不够的问题。弯折后的引脚水平段长度经过精准核算，刚好能够触达垂直安装的副板焊盘位置，组装时不需要额外修剪引脚长度，减少生产环节的加工工序。

　　实际应用场景中，这类弯针连接组件不仅适用于四旋翼无人机的飞控板连接，在多旋翼植保无人机、航拍无人机的控制器扩展模块连接中也能发挥作用，比如GPS模块、数传模块与主控板的垂直叠装连接，都可以采用该结构完成板间互联。不同于消费级电子设备上使用的薄型弯针，该组件的插针直径做了加粗处理，能够承受无人机动力系统带来的持续振动，在大机动飞行、起降冲击的工况下依然保持连接稳定。设计过程中重点考量了塑胶基座的耐温性能，能够适配PCB板波峰焊的高温环境，不会出现焊接时基座融化变形的问题，同时基座的绝缘电阻满足航电系统的耐压要求，避免相邻引脚之间出现打火短路的隐患。在组装工艺上，该组件可以采用自动化插件机完成PCB板上的插装，不需要人工手动定位，

　　能够适配无人机控制器规模化生产的流水线作业需求，插针的位置公差控制在±0.05mm以内，插件时不会出现卡板、对位不准的问题。针对无人机户外作业可能遇到的潮湿、凝露工况，插针表面的镀层做了防氧化处理，长期在高湿度环境下使用也不会出现接触表面氧化导致的接触不良问题，保证飞控信号传输的持续稳定。
