CAO型JST锂离子电池连接器结构设计

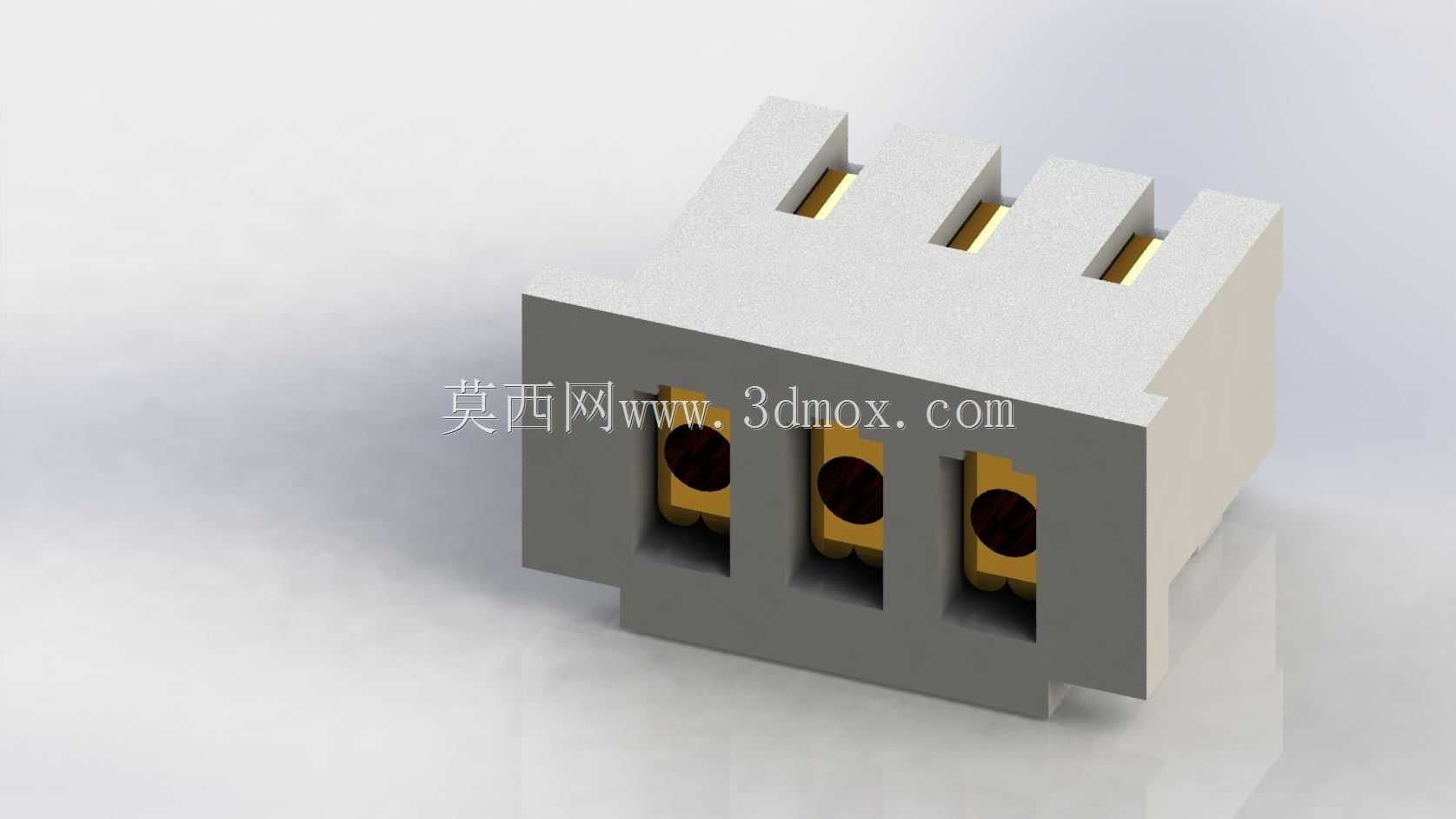

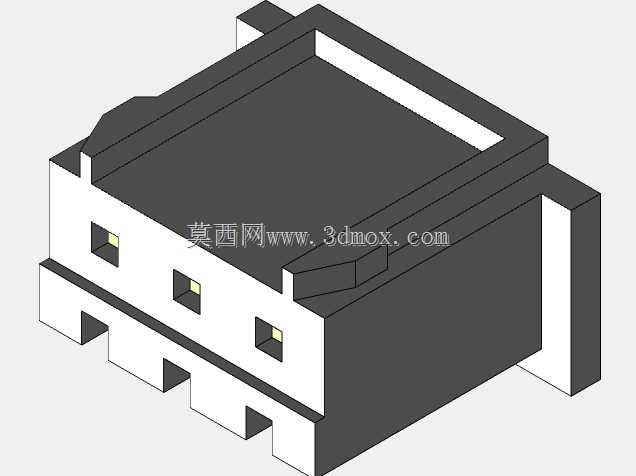

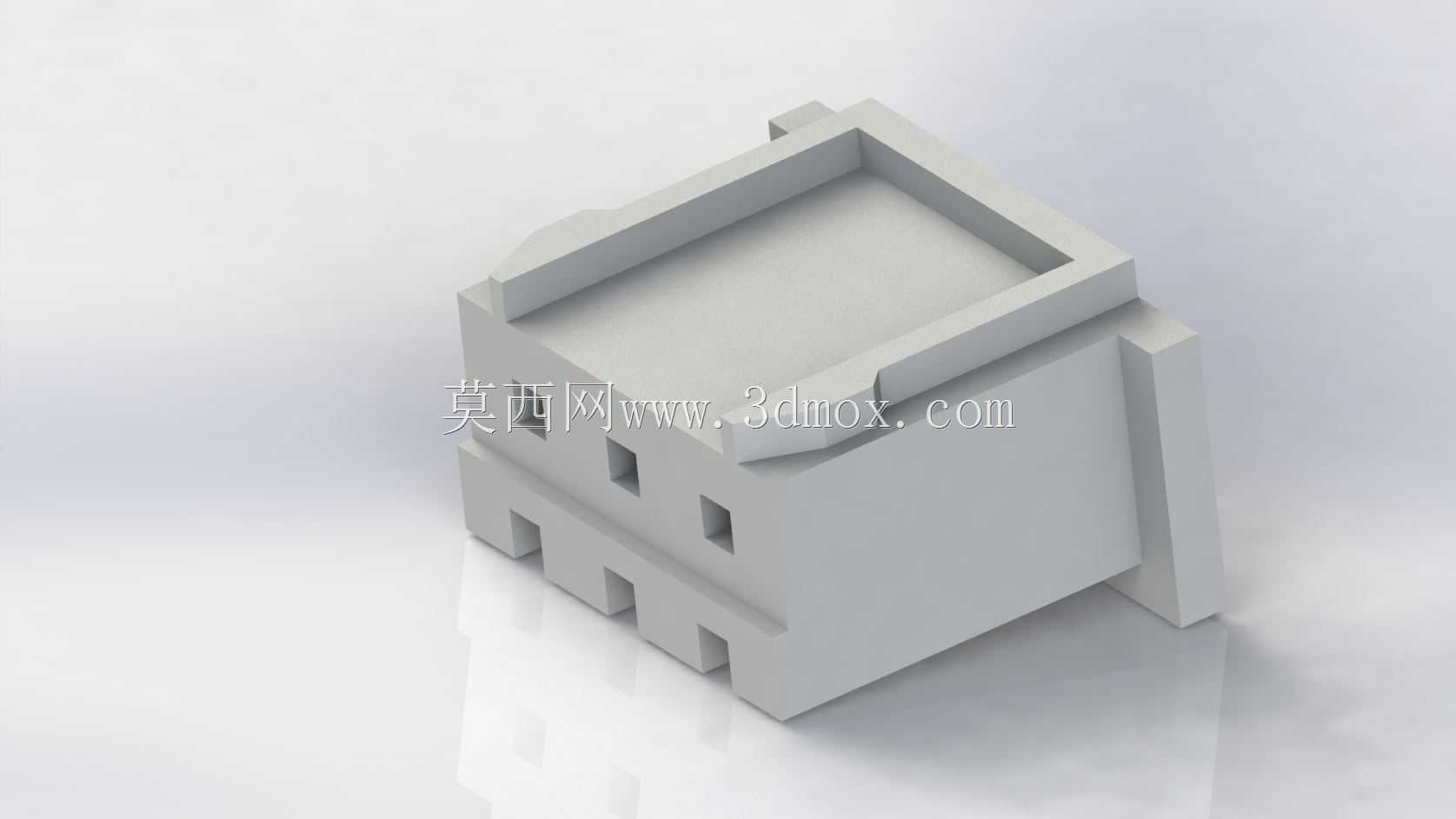

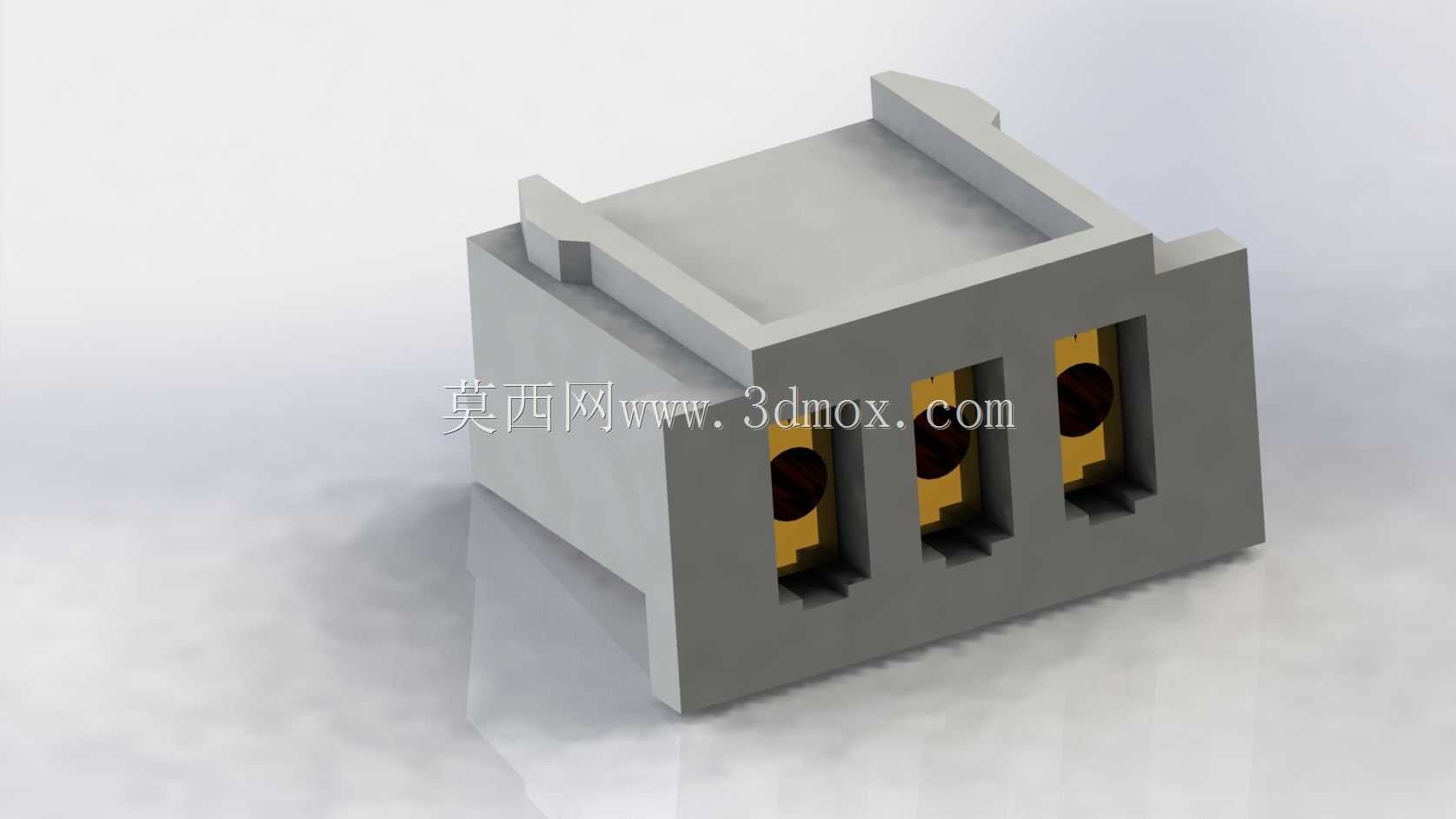

这款CAO型JST锂离子电池连接器，是小型电子设备动力连接场景中应用极为广泛的接插部件，常见于多旋翼无人机、小型航模、便携数码产品、低压小型供电模组等设备的电池对接环节，承担着电池与设备主控电路之间电力传输、信号导通的核心作用，是保障小型锂电供电系统稳定连接的关键结构件。从实际使用场景来看，这类连接器需要兼顾接插的便捷性与连接的可靠性，既要满足日常拆装电池时的快速插拔需求，又要在设备移动、飞行产生的持续震动环境下保持连接稳固，避免出现接触不良、断电脱落等影响设备正常运行的问题。在功能特性设计上，该连接器采用带防脱限位的壳体结构，壳体外侧设置的凸起卡扣结构，可在插头插入后与对应公端壳体形成卡合锁定，抵消设备运行过程中产生的轴向拉扯力，防止接插部位松脱；壳体内部预留的多组端子安装槽位，可对应排布不同数量的导电端子，满足2S规格锂电的正负极及信号引脚的排布需求，槽位之间设置的隔离筋条可避免端子移位造成的短路风险，提升接插使用的安全性。从设计思路层面，这款连接器的壳体采用方正的盒式造型，整体结构紧凑无多余外凸结构，能够最大化利用设备内部的狭小安装空间，壳体侧壁设置的导向滑槽，可在公母头对接时起到导向定位作用，避免插反、错插的问题，降低接插操作的难度；壳体底部的多组定位凸台，可在连接器焊接固定在PCB板上时，与板上的定位孔形成配合，提升焊接装配的定位精度，同时增强连接器与电路板之间的连接强度，避免插拔过程中受力导致焊盘脱落。在外形尺寸与安装边界方面，该连接器整体采用小型化设计，壳体长宽尺寸适配常规2S锂电接插件的安装空间要求，壳体高度控制在低剖面范围内，不会过多占用设备内部的垂直空间；安装时仅需将底部端子对应插入PCB焊盘孔，配合壳体底部的定位凸台即可完成定位，焊接后壳体与板面贴合紧密，接插方向的受力可通过壳体与板面的接触面分散传递，不会将应力集中在焊接引脚处，有效提升长期使用的结构可靠性。壳体边缘全部做了圆角过渡处理，既可以避免生产装配过程中锐边划伤操作人员，也能减少接插过程中对配套插头绝缘层的磨损，延长整套接插组件的使用寿命。
