小型斜进料式农用饲料粉碎设备结构

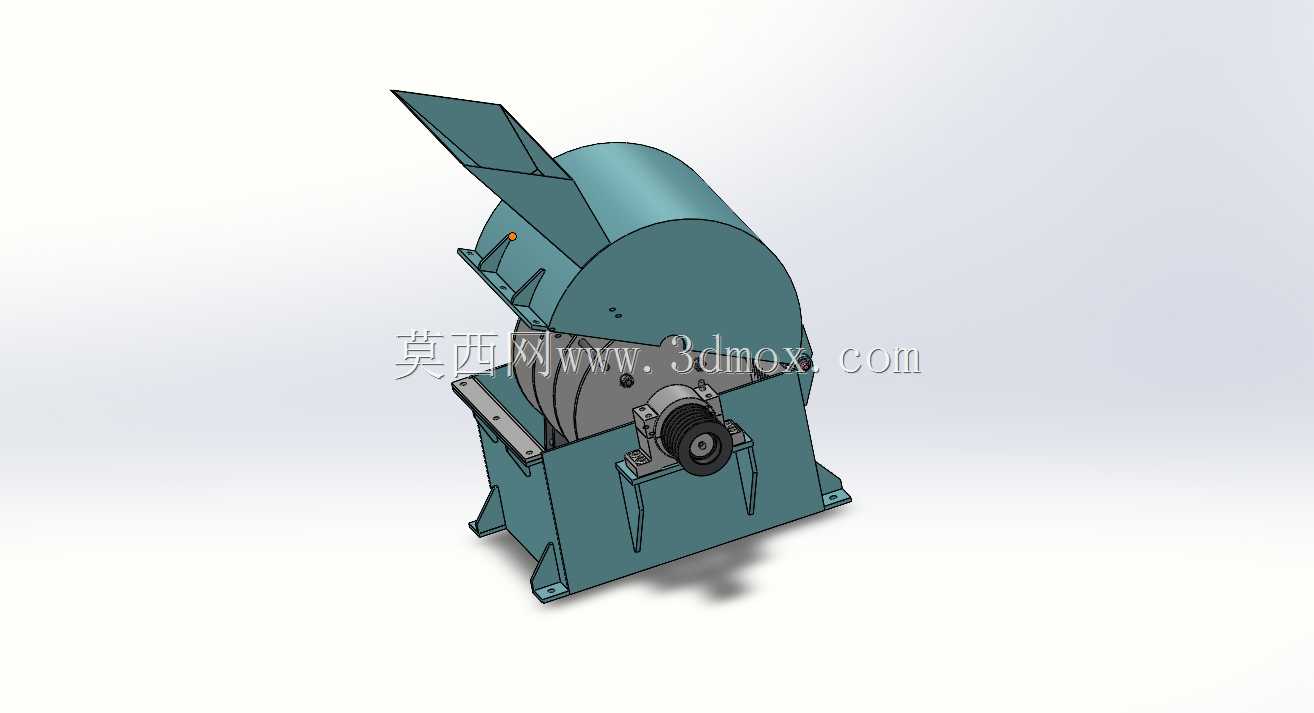

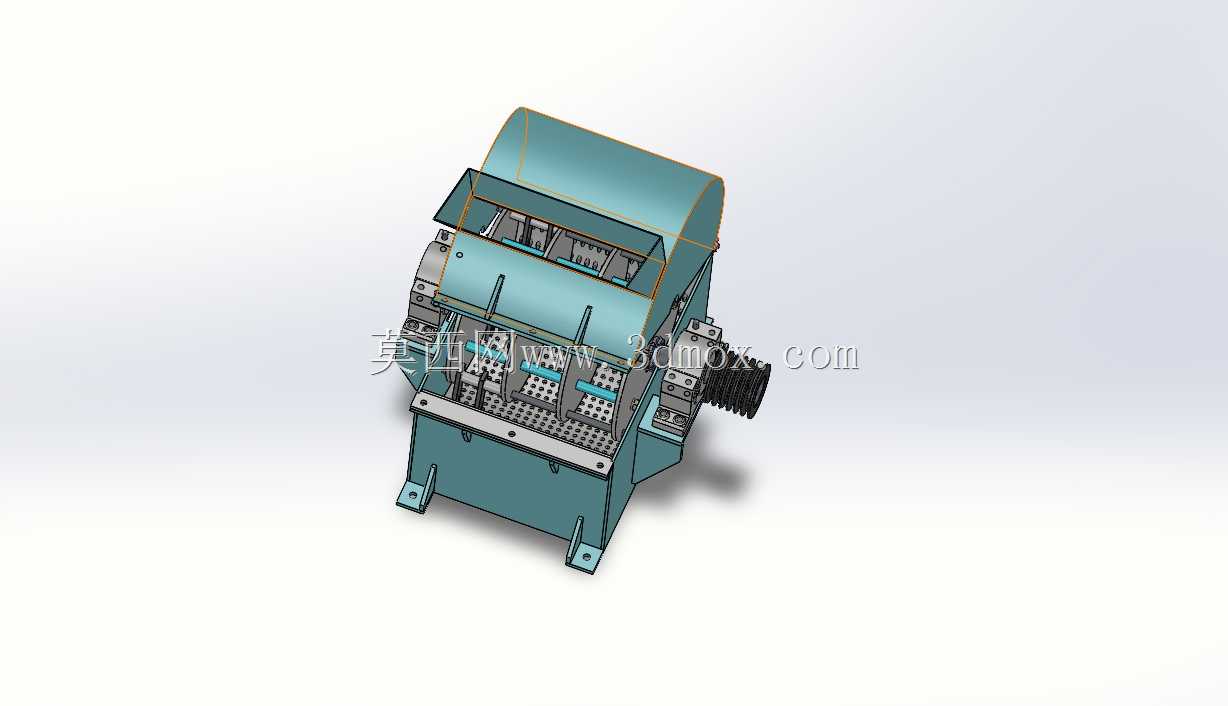

这款小型饲料粉碎设备主要面向农村散户养殖、小型家庭农场的饲料加工场景，可对玉米秸秆、干牧草、谷物籽粒、豆粕饼块等常见畜禽饲料原料进行粉碎研磨作业，加工后的物料粒度均匀，能够满足散养土鸡、生猪、牛羊等畜禽的饲喂粗细度要求，也可用于小型食用菌种植基地的培养料粗粉碎预处理，适配小规模生产场景下灵活移动、低功耗作业的使用需求。设备整体采用立式腔体布局，上部设置倾斜式进料导槽，导槽角度经过反复校核，既能够避免人工喂料时物料反向喷溅伤人，又能依靠物料自重顺畅滑入粉碎腔体，无需额外设置进料推送机构，简化了整体结构，降低了设备制造成本与后期维护难度。粉碎腔体采用圆弧蜗壳式设计，内部的锤片/齿盘作业区域做了等距间隙排布，能够在转子高速运转时形成稳定的物料环流层，让进入腔体的物料受到反复冲击、剪切、研磨作用，相比直筒式腔体粉碎效率提升明显，同时腔体下部设置筛网安装位，可根据饲喂需求更换不同孔径的筛网，灵活控制出料粒度。设备下部为一体式焊接机架，机架底部设置四个带安装孔的固定支脚，可直接通过膨胀螺栓固定在水泥作业平台上，也可搭配角铁焊接的移动式机架加装脚轮，方便在不同作业点位转移使用，机架的承重结构做了加厚处理，能够抵消转子高速运转时产生的径向振动，降低作业过程中的整机晃动与噪音。传动端采用侧置式轴承座安装结构，轴承座与腔体之间设置防尘密封挡圈，避免粉碎过程中产生的粉尘进入轴承造成磨损，延长核心传动部件的使用寿命，动力输入端可适配不同功率的四级电动机，通过皮带轮传动实现转速匹配，用户可根据日常加工的物料硬度、处理量需求灵活选配动力，无需改动主体安装结构。整体外形紧凑，占地面积小，安装时仅需预留进料操作空间与出料接料空间即可，无需复杂的场地改造，非常适合场地有限的小型生产主体使用，设备的各部件连接均采用标准紧固件，日常更换易损件、清理腔体残留物料时拆装便捷，大幅降低了日常运维的操作门槛。
