气动齿条齿轮式工件翻转工装结构

该翻转机构主要应用于3C电子零部件、小型五金冲压件、精密注塑件的自动化生产线工序间流转环节，可集成在皮带线接驳位、加工中心上下料工位或检测工位旁，完成工件从水平姿态到竖直姿态的90度精准翻转，适配需要多面加工、多面检测或多面组装的生产场景，替代传统人工翻转作业，避免人工取放翻转过程中对精密工件表面造成的磕碰、划伤，同时大幅提升工序衔接的节拍效率，降低重复操作带来的人工劳动强度。

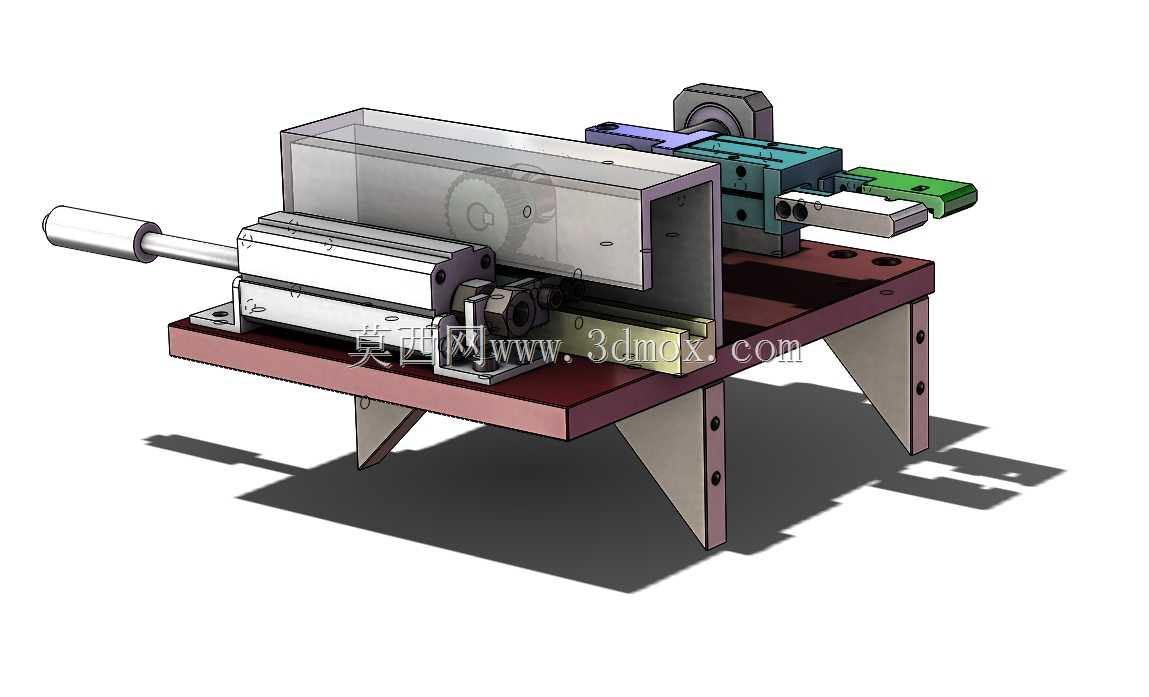

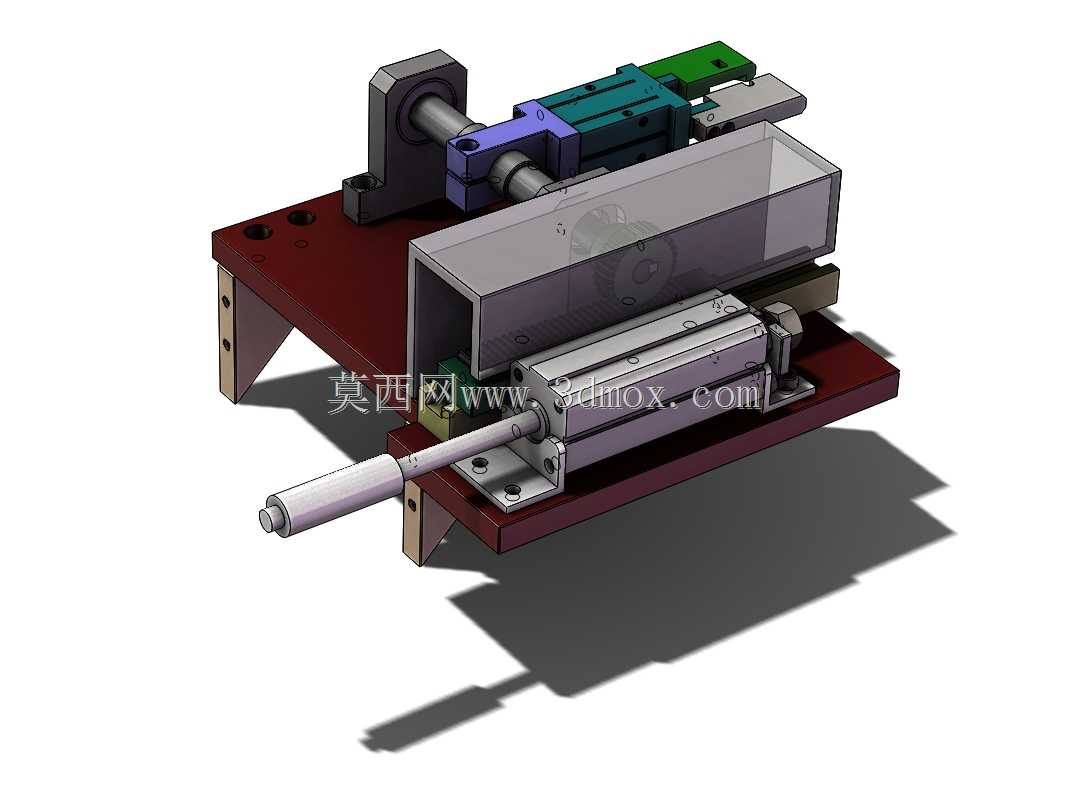

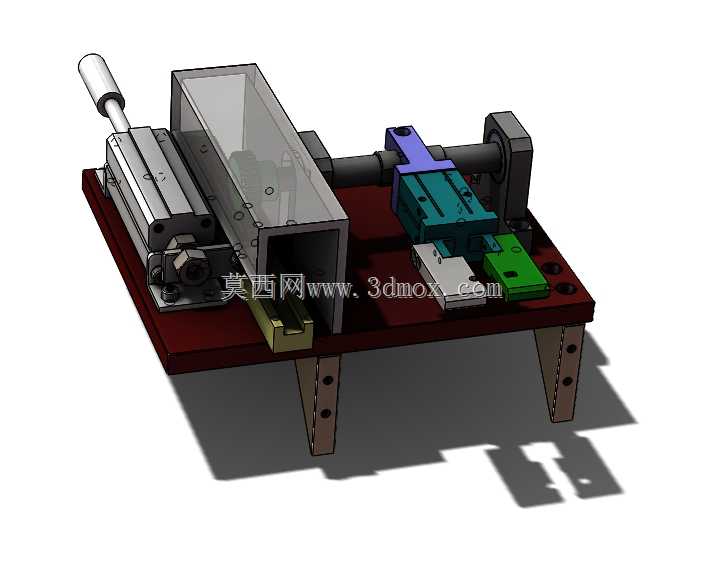

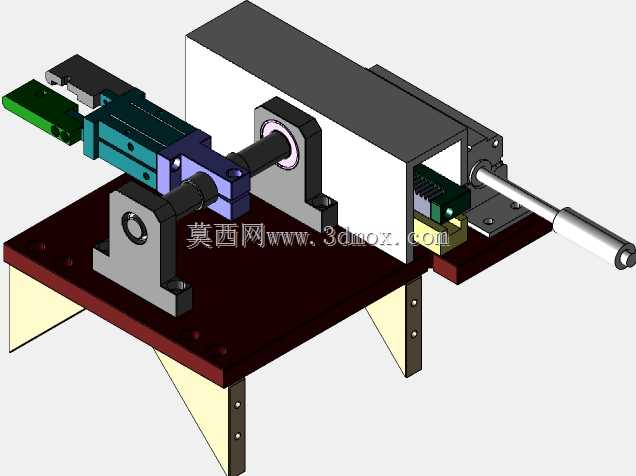

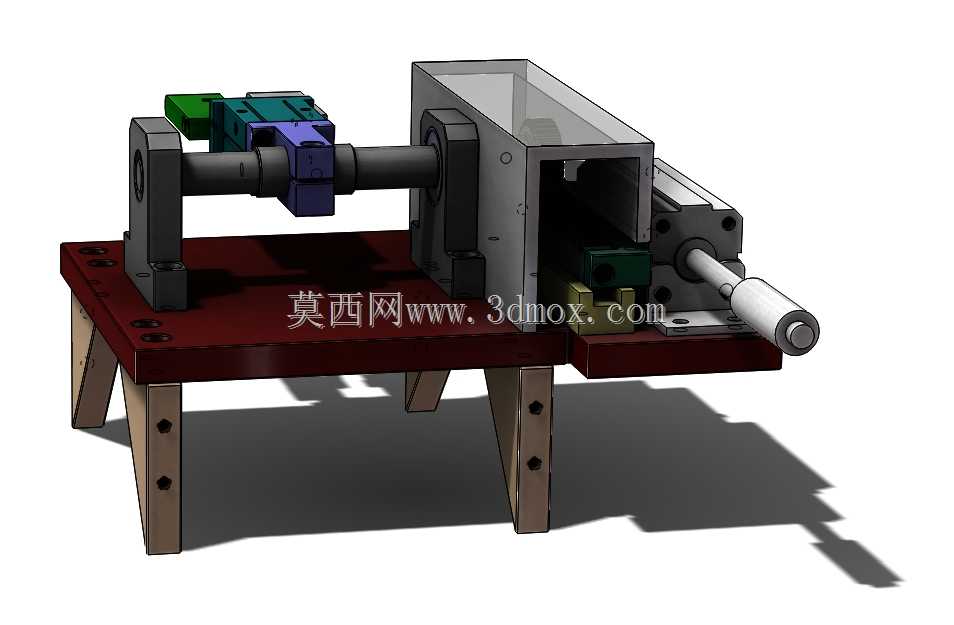

机构整体采用卧式安装布局，底部为带支撑脚的安装底板，可直接通过螺栓固定在生产线机架或设备工作台面上，整体安装边界紧凑，横向长度适配常规小型工件的流转间距，纵向宽度不占用过多线体旁的操作空间，安装时无需对现有生产线做大规模改造，可快速完成对接调试。动力端采用标准气动气缸作为驱动源，气缸输出端连接齿条传动结构，齿条与翻转轴上的啮合齿轮配合，将气缸的直线往复运动转化为翻转轴的定角度回转运动，通过调整气缸的行程即可精准控制翻转角度，可适配90度、180度等不同翻转角度的生产需求，传动结构简单可靠，传动间隙小，翻转重复定位精度高，可满足精密工件的工位姿态调整要求。

翻转轴端配套专用工件夹持夹具，夹具采用快换式设计，可根据不同外形尺寸的工件快速更换夹头，适配多品种小批量的柔性生产需求；夹具夹持力度可通过气源压力进行调节，既可以保证翻转过程中工件夹持稳固不脱落，也能避免夹持力过大造成薄壁工件变形。机构整体做了轻量化设计，运动部件做了耐磨处理，日常维护仅需定期对齿轮齿条啮合处、翻转轴轴承位加注润滑脂即可，长期运行故障率低，适合工厂车间连续化生产的使用场景。机构的气动驱动方式适配工厂常规气源压力，无需额外配置液压站等配套设备，使用成本低，动作响应速度快，翻转动作平稳无冲击，不会对工件表面造成损伤，也不会产生过大的作业噪音。
