可调式多吸盘通用板材真空吸附夹具

这款通用板材真空夹具，主要面向板材加工、钣金制造、玻璃深加工、建材裁切等生产场景的物料转运工序，适配自动化生产线中机械手末端的抓取作业需求，可完成金属薄板、亚克力板、玻璃原片、复合板材等平整表面工件的拾取、移位、码放操作，替代传统人工抬板与机械夹爪硬接触抓取模式，避免工件表面夹伤、刮花问题，同时降低大尺寸板材搬运过程中的形变风险。

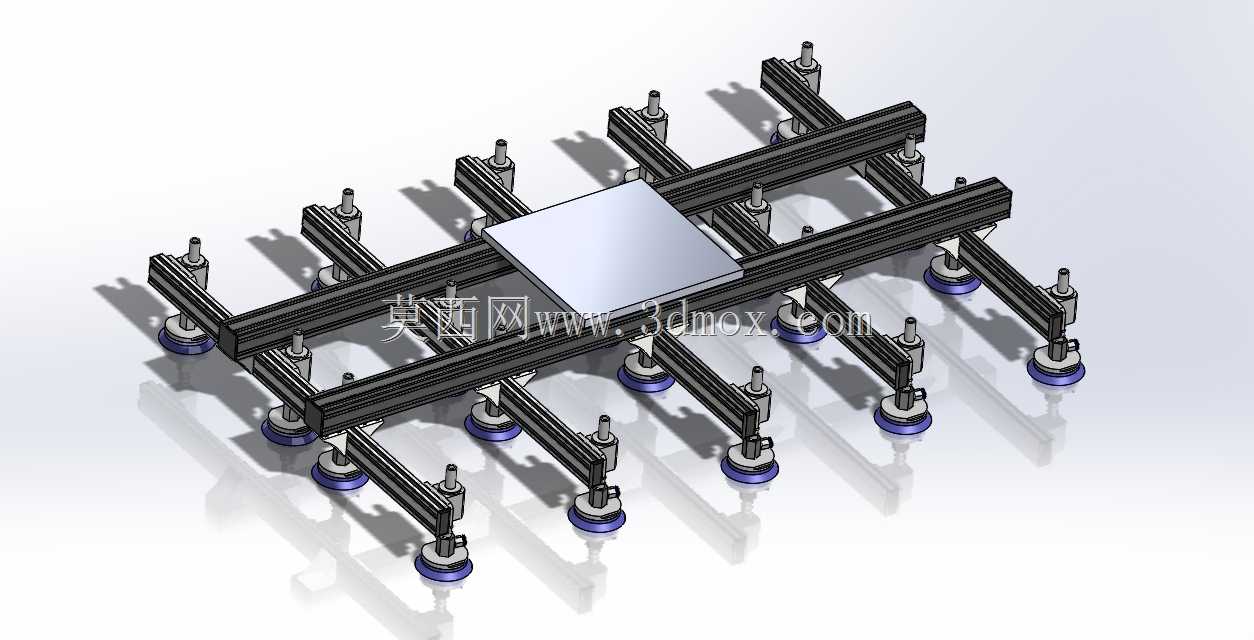

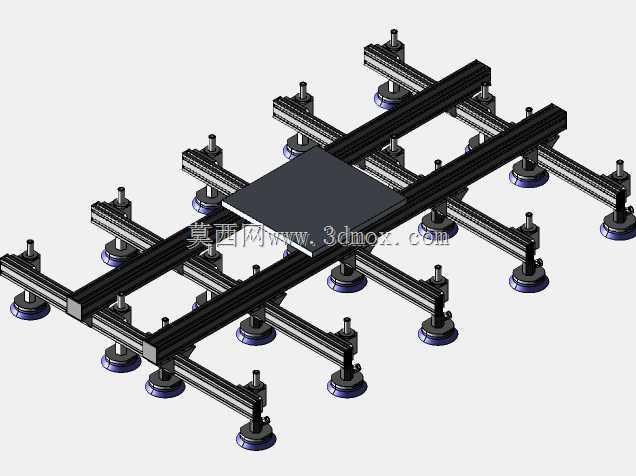

夹具整体采用模块化可调框架结构，主体承载梁选用高强度工业铝型材搭建，纵横交错的梁架可根据待抓取板材的幅面尺寸灵活调整吸盘安装位置，适配不同长宽规格的板材作业需求，无需针对单一尺寸板材定制专属夹具，大幅压缩多规格小批量生产场景下的工装换型成本。每个真空吸盘通过独立的可调支杆与梁架连接，支杆带有高度调节与锁紧结构，可适配表面存在轻微起伏的板材，保证所有吸盘与工件表面充分贴合，形成稳定的密封负压腔，避免单吸盘漏气导致整体吸附力不足的问题。

从安装边界来看，夹具顶部预留标准的机械手末端连接法兰接口，可直接适配主流工业机器人与桁架机械手的安装尺寸，整体框架的延展范围可覆盖常见的1220*2440mm标准幅面板材，支杆调节行程可满足10-50mm范围内的高度差补偿，吸盘选用丁腈橡胶材质，自带缓冲结构，接触工件时可形成柔性缓冲，不会对板材表面造成压痕。

设计过程中重点考虑了吸附力的均匀分布，纵横梁的排布经过受力校核，保证每个吸盘的受力偏差控制在合理范围内，避免大尺寸板材抓取时因受力不均出现弯折变形；气路采用集中布管设计，所有吸盘的气路通过梁架内部的通道汇总至主进气口，外接真空发生器即可完成负压供给，整体气路布局简洁规整，避免外接管线杂乱导致的作业干涉问题。夹具整体结构轻量化设计，在保证结构刚性的前提下尽可能降低自身重量，可有效降低机械手末端负载，提升设备运行的响应速度与运动稳定性，适配高速搬运的生产线节拍要求。
