DUT自动上下料装载卸载设备结构设计

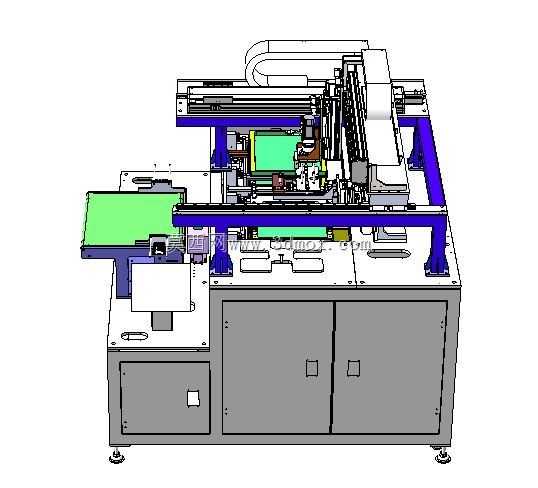

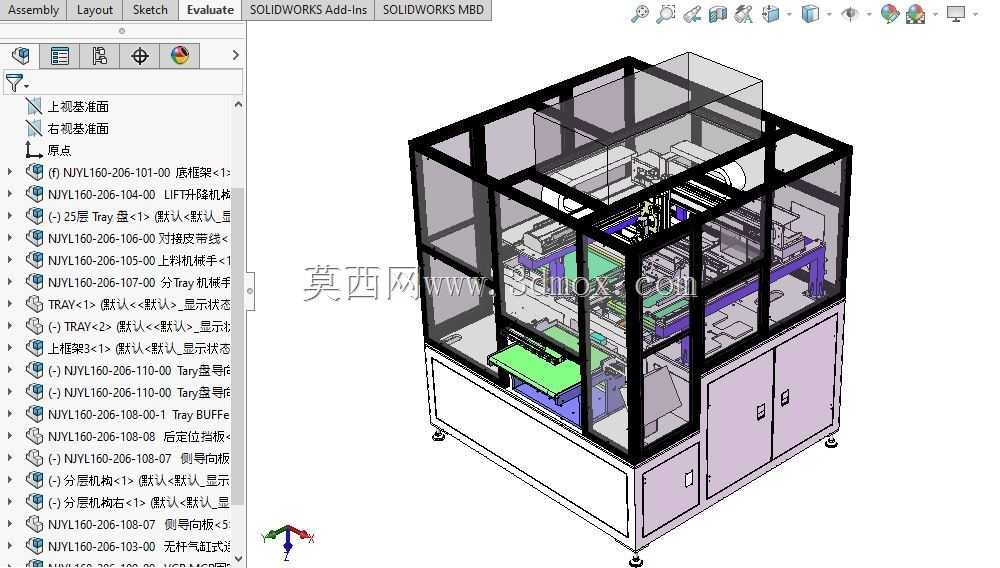

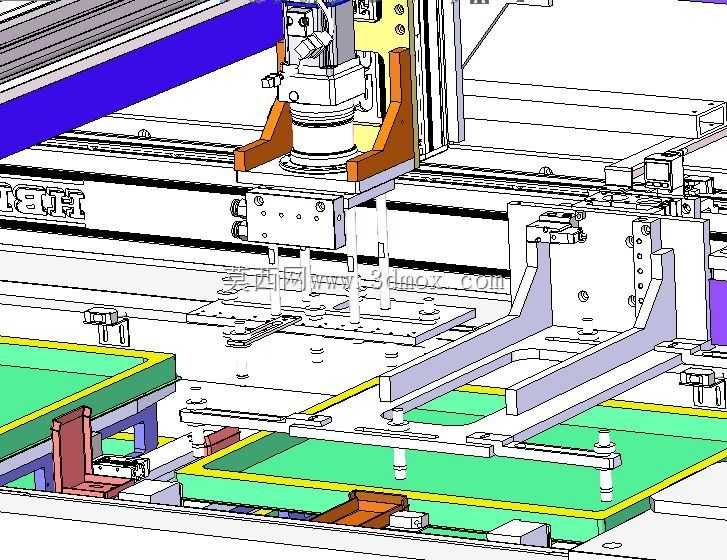

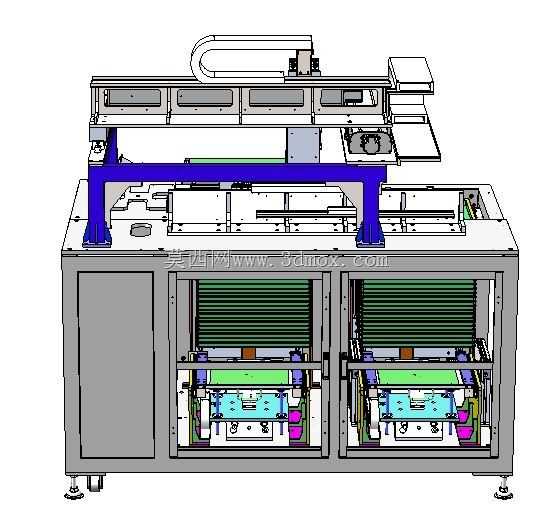

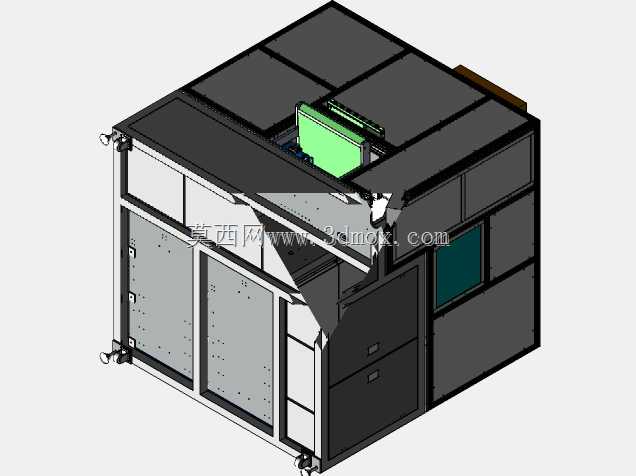

该设备主要应用于电子元器件、小型精密零部件的生产流水线场景，承担前后工序间的料盘自动转运、工件装载与卸载作业，可对接上游加工工位、检测工位与下游包装、分拣工位，替代人工完成重复性的上下料操作，适配规整料盘承载的小型工件批量流转需求，有效降低人工操作带来的工件磕碰、位置偏差问题，提升产线连续运转的稳定性。设备整体采用框架式集成结构，外围设置透明防护围板，既可以隔绝设备内部运动部件与外部作业区域，避免安全隐患，也便于运维人员直观观察内部运行状态，及时排查卡料、错位等异常情况；下部设置带锁储物柜体，可收纳备用治具、调试工具与易损配件，底部配置可调脚轮与支撑脚杯，兼顾设备移位的便利性与安装就位后的水平稳定性。设备内部集成多轴移载机构、料盘定位组件、导向分料结构与缓存工位，上料侧可承接人工或上游设备送入的满载料盘，通过定位组件完成料盘的精准位置校准，移载机械手可按照预设路径将工件从料盘内拾取并放置到下游工位的工装位，完成装载作业；当下游工位完成加工或检测工序后，机械手可将完工工件拾取并放置到空载料盘内，待料盘满载后自动输送到下料侧，由人工或下游设备取走，完成卸载作业，同时设备设置的多层缓存位可平衡前后工序的节拍差，避免因单工位短暂停机导致整条产线停摆。设计过程中充分考虑了不同规格料盘的适配性，定位组件预留了调节余量，可通过简单调整适配一定尺寸范围内的标准料盘，无需更换整套治具；移载路径经过反复优化，在保证运动精度的前提下尽可能缩短空行程距离，提升上下料效率；内部走线全部采用拖链规整收纳，避免运动过程中线路磨损、拉扯导致的故障，气路与电路分仓布置，降低信号干扰风险。设备安装时需预留操作侧的开门空间与维护侧的检修距离，整体占地尺寸适配常规车间产线的工位排布，无需对现有车间布局做大幅改造即可快速接入产线投入使用，设备的作业高度符合人体工程学设计，上下料位置的操作高度适配人工补料、取料的舒适作业区间，降低长时间作业的操作疲劳感。
