工业视觉通孔检测自动化设备

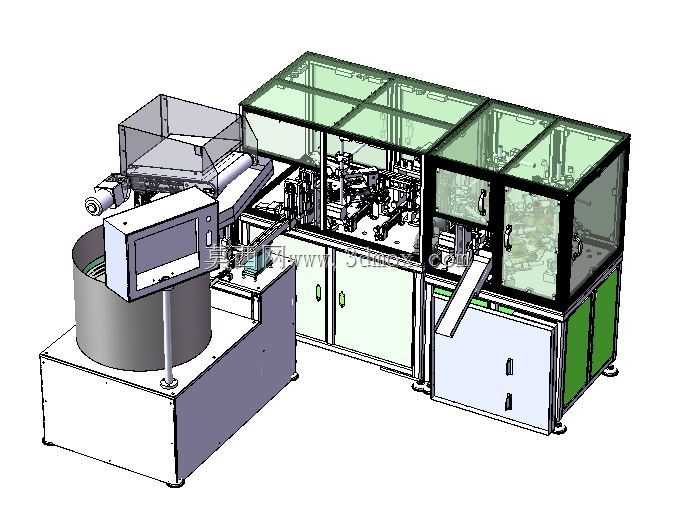

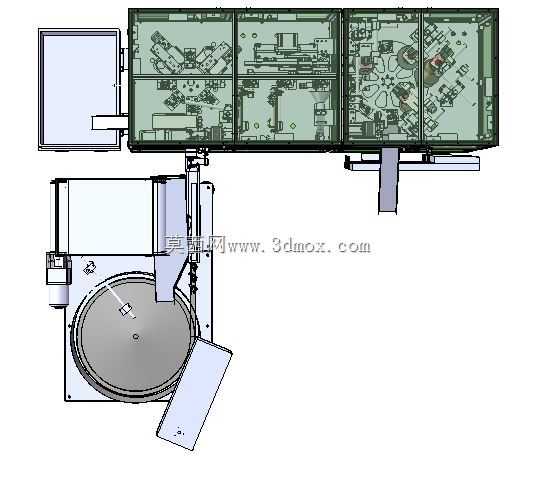

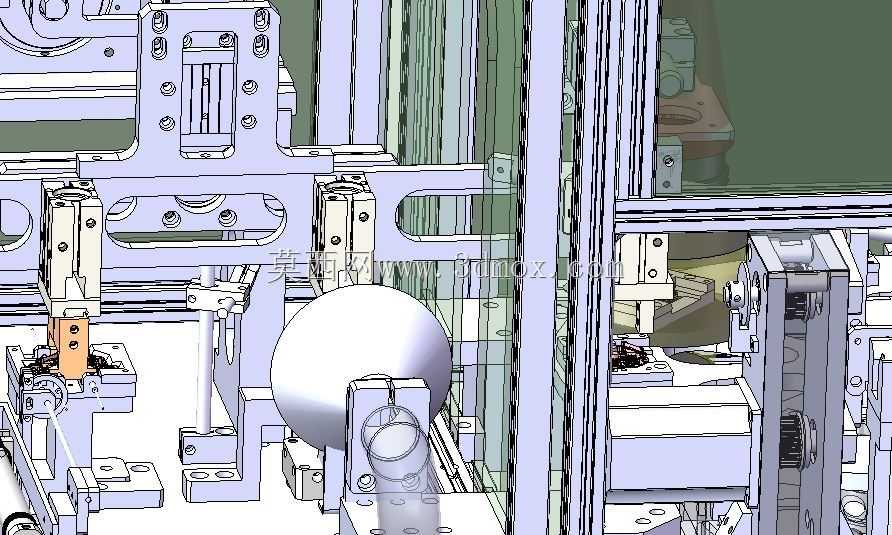

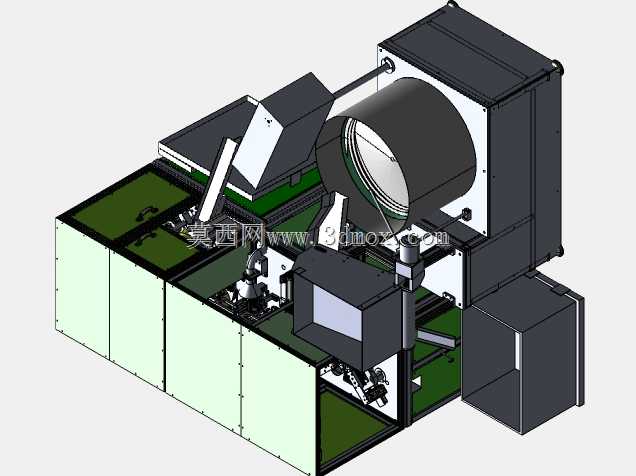

该设备主要应用于精密五金、电子元器件、汽车小零部件等批量生产场景的产线末端质检环节，针对带通孔结构的加工零件，替代传统人工目视检查的作业模式，解决人工检测效率低、漏检率高、判定标准不统一的行业痛点，可适配多规格小型零件的通孔通堵、孔位偏斜、孔壁毛刺等缺陷的全检作业，适配冲压件、注塑件、机加工件等多种材质零件的检测需求，可直接对接上游加工设备出料端，也可作为独立工位嵌入现有自动化生产线，实现生产全流程的无人化质检闭环。设备整体采用模块化分区设计，左侧为振动盘上料机构，通过振动排序将杂乱堆放的待检零件逐一有序输送至取料位，搭配多工位转盘实现零件的逐工位流转，依次完成上料定位、视觉采集、缺陷判定、良品分拣、不良品剔除的全流程动作；中部为核心检测舱，采用半封闭透明防护舱结构，内置多组工业视觉镜头与可调光源，可根据零件通孔的孔径、深度参数调整光源角度与拍摄焦距，从多个角度采集孔位图像，通过内置算法快速判定通孔是否存在堵塞、偏位、毛刺超差等缺陷，检测精度可适配微米级孔位的检测需求；右侧为出料分拣机构，根据检测结果将零件分别导入良品料盒与不良品收集盒，避免混料。设计过程中充分考虑产线安装适配性，整体采用方通焊接机架作为承载主体，底部配置可调脚杯与脚轮，既可以在固定工位调平稳定运行，也可根据产线调整需求快速移位；上料振动盘的高度可根据上游出料高度进行适配调整，检测舱预留光源与镜头的快速安装接口，可根据不同零件的检测需求快速更换治具与调整参数，无需对设备主体进行大规模改动；电气柜与气动元件集中布置在设备下部柜体，走线走管全部内置，避免生产现场的粉尘、切削液对元件造成损坏，同时降低设备运行的噪音外传。设备操作端采用悬臂式触控屏布置在设备前侧，操作人员无需进入设备运行区域即可完成参数调整、状态查看、产量统计等操作，防护舱配置安全门与安全联锁装置，设备运行时防护门开启会自动暂停运行，保障现场操作安全，整体运行节拍可根据上游产线的生产速度进行匹配调整，单工位检测节拍最快可达每秒一件，可适配多数中小零件的批量生产检测需求，有效降低产线质检环节的人力投入，提升出厂产品的合格率。
