多关节SCARA水平关节机械臂结构设计

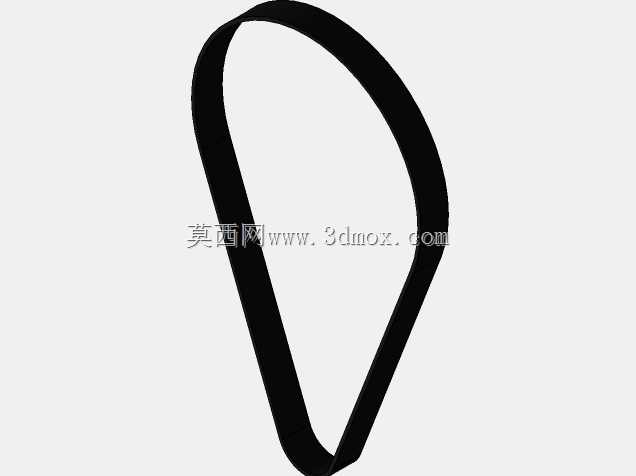

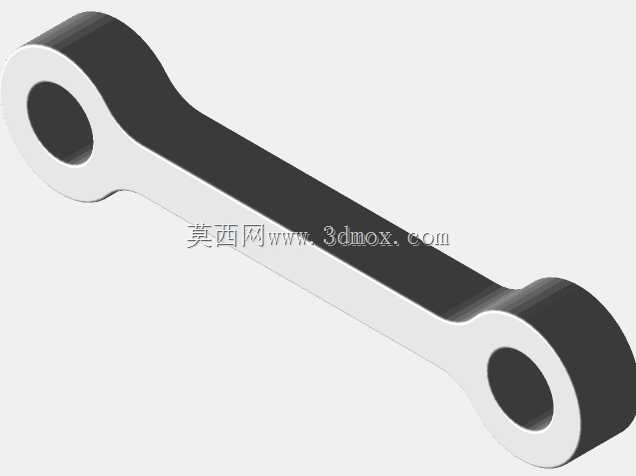

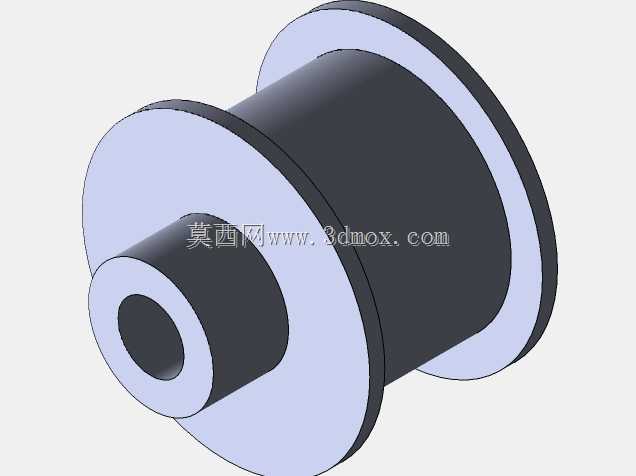

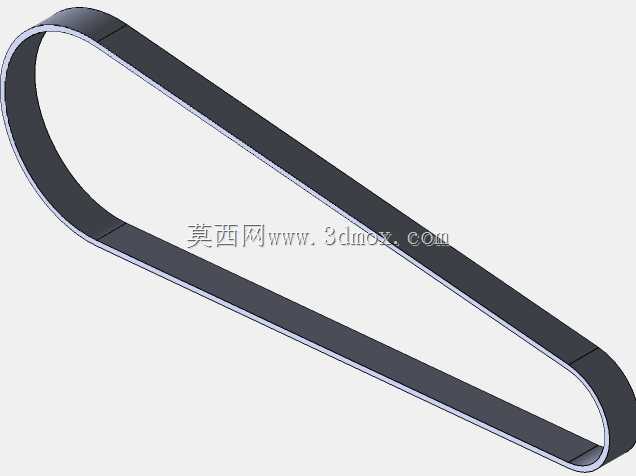

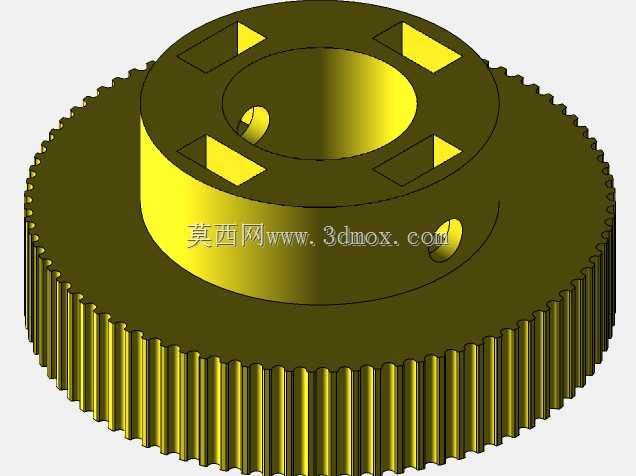

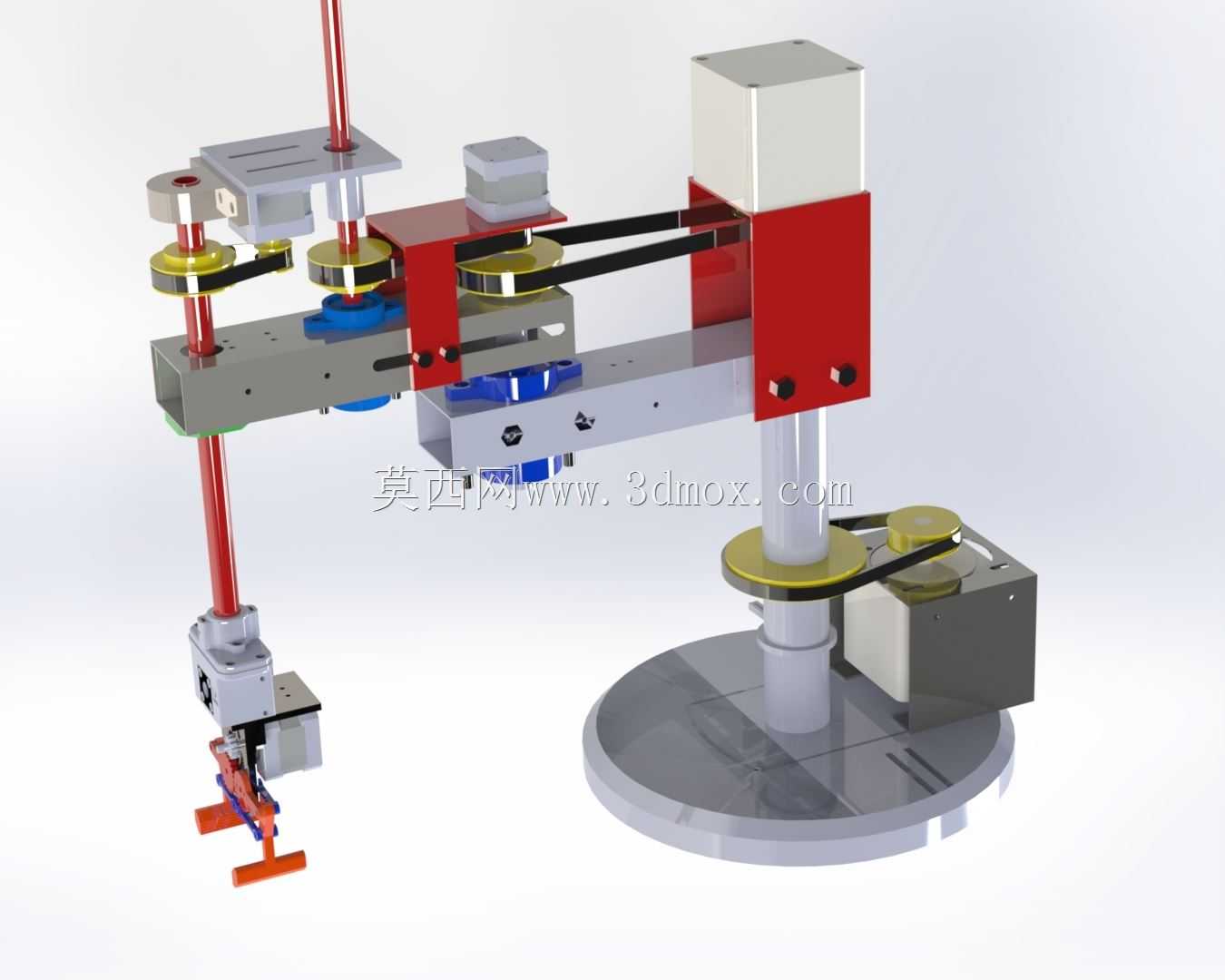

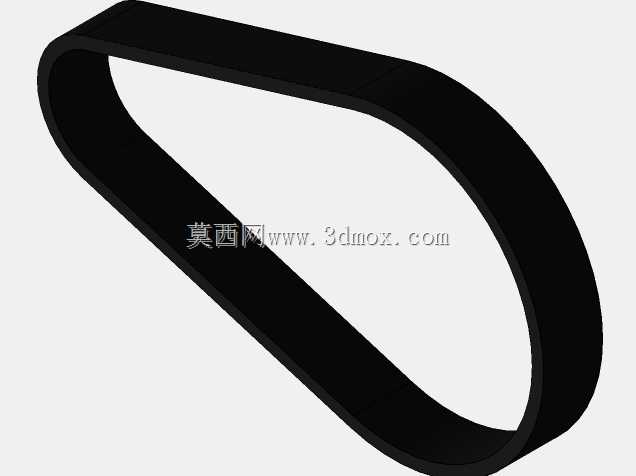

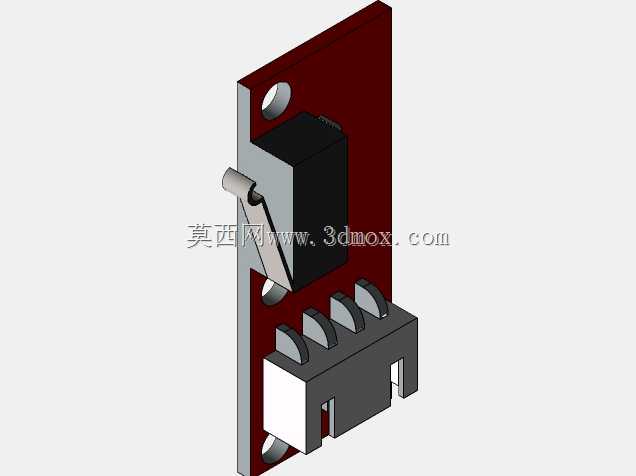

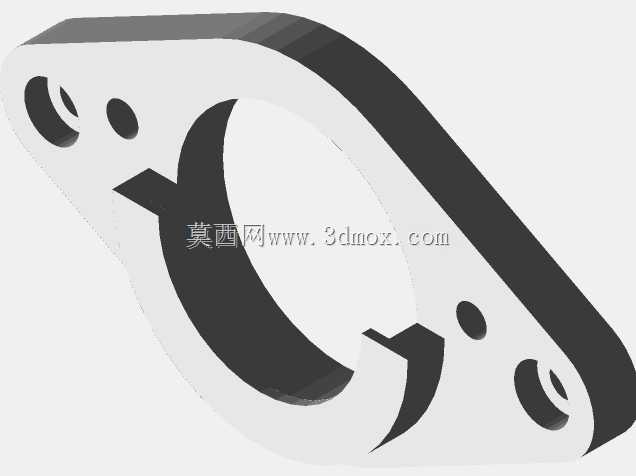

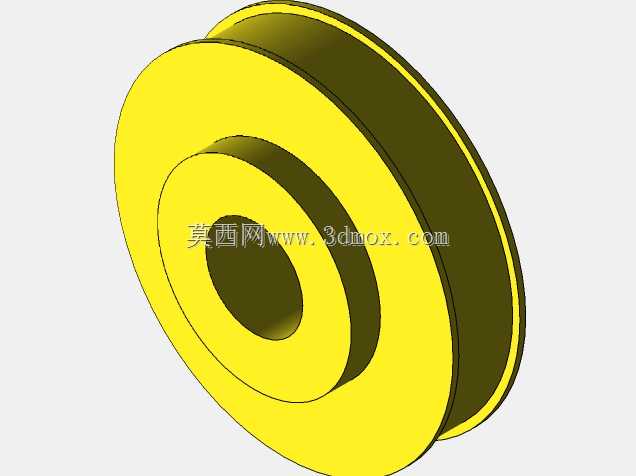

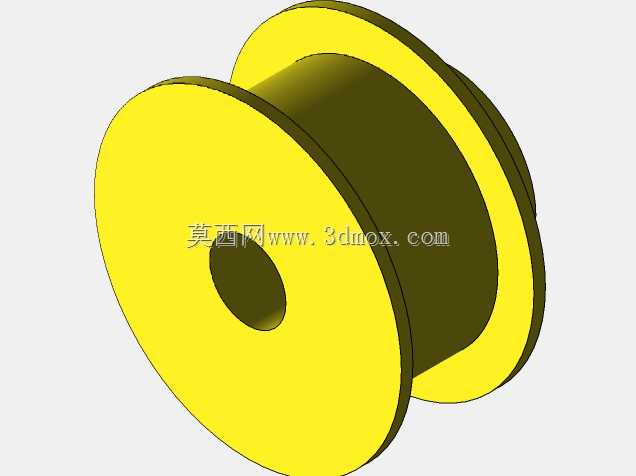

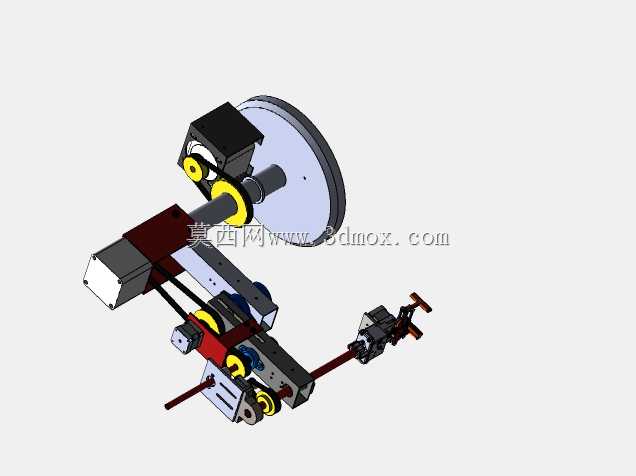

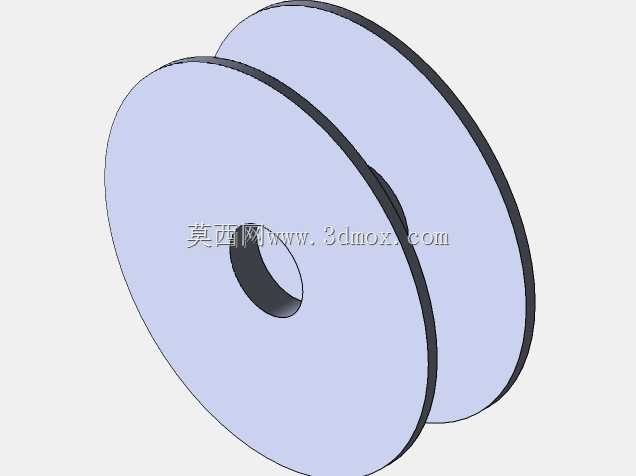

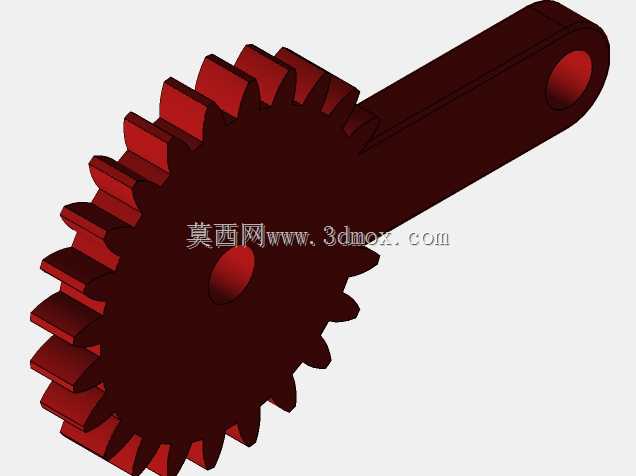

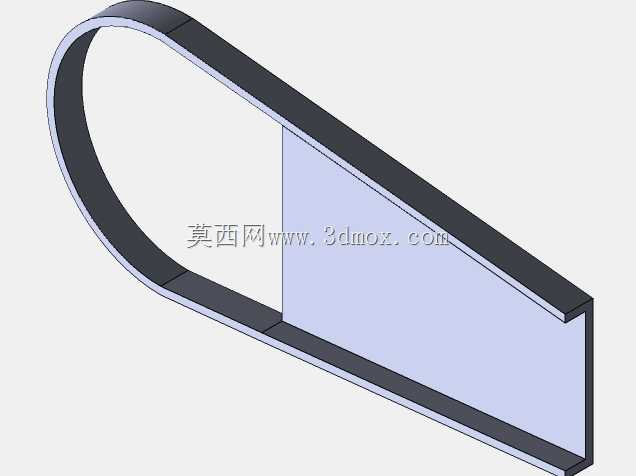

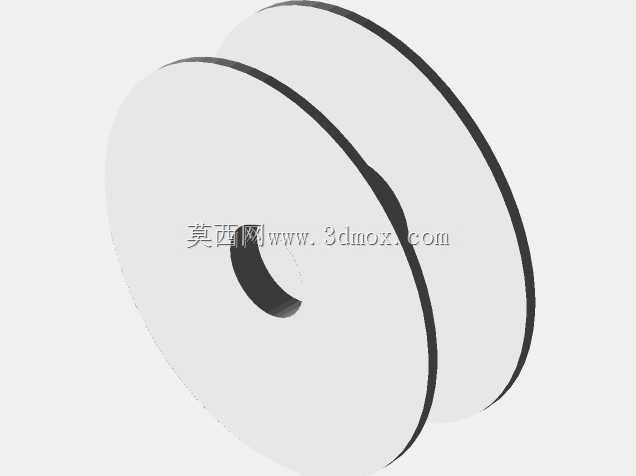

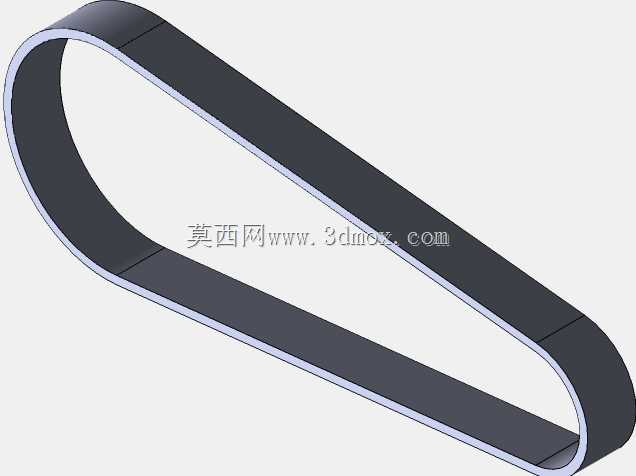

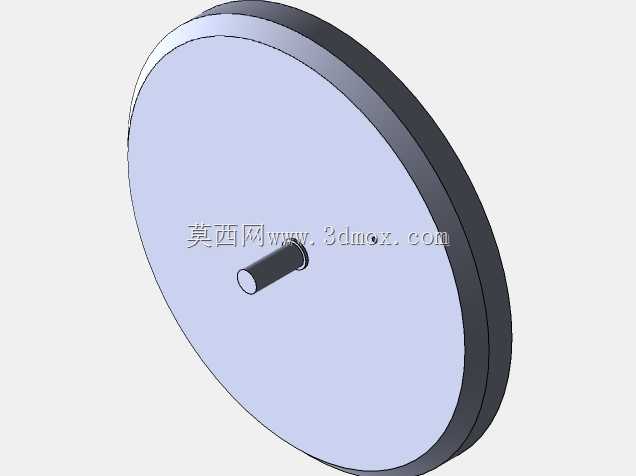

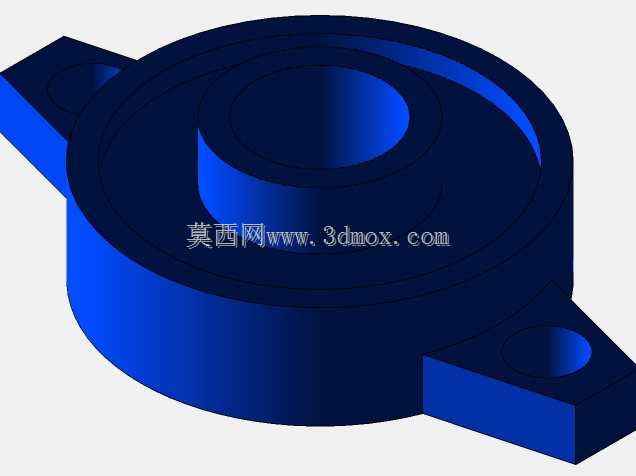

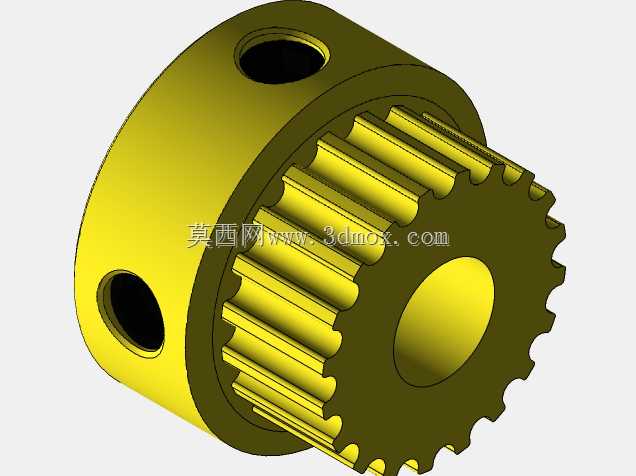

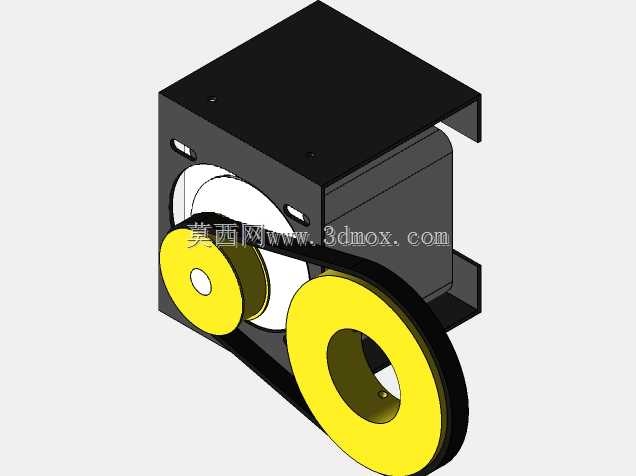

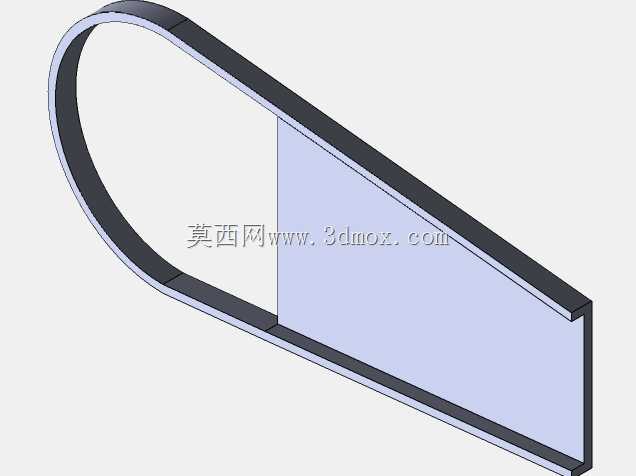

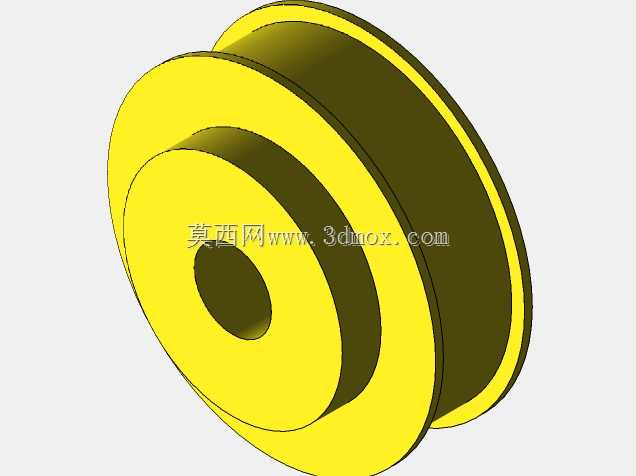

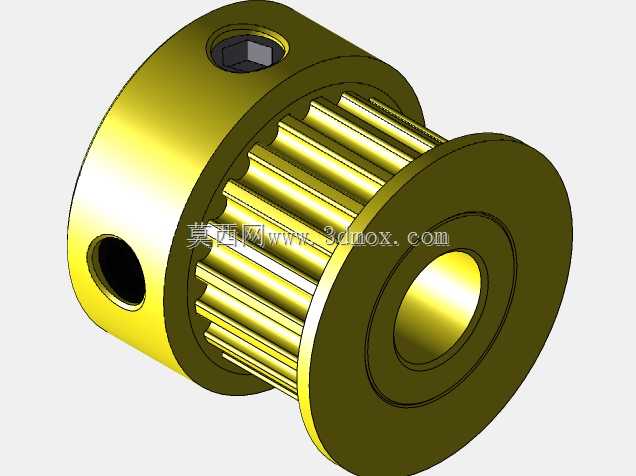

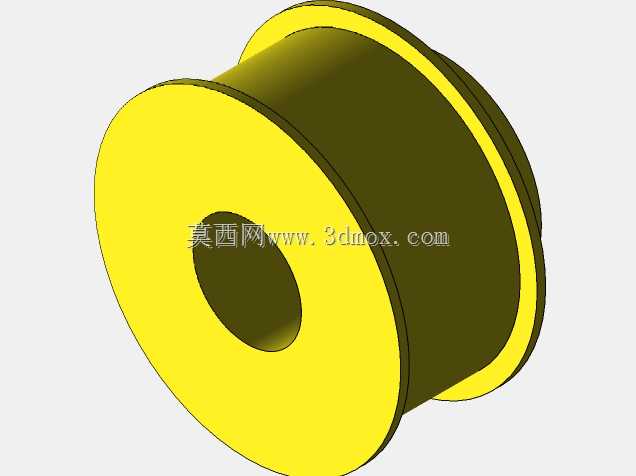

这款SCARA水平关节机械臂是面向3C电子组装、轻工产线物料转运、小零件精密装配场景开发的执行机构，在消费电子零部件插件、小型五金件分拣、实验室样本转运、轻负载点胶涂覆等工位中有着极高的适配性，能够替代人工完成高重复度、高精度要求的往复作业，大幅降低产线人工操作的误差率与劳动强度。从实际用途来看，该机械臂主打水平平面内的快速定位作业，搭配末端可适配夹爪、真空吸盘、点胶阀等不同执行端，可完成平面范围内的取放、定位、轨迹作业，同时末端轴可完成垂直方向的升降与旋转动作，满足插件、锁付、压装等需要Z向动作的工序需求。在功能特性上，该机械臂采用带传动配合关节传动的结构设计，两个主旋转关节通过同步带传递动力，既保证了传动的平稳性，又能通过带传动的缓冲特性吸收启停瞬间的冲击，提升关节运动的顺滑度，降低高速往复运动中的结构震动；各关节的传动轮组做了紧凑化布局，将驱动部件与传动结构整合在臂体内部，避免外部走线干涉运动轨迹，同时臂体采用轻量化的板材拼接结构，在保证结构刚性的前提下降低了运动部件的自重，提升了关节的响应速度与负载能力。从设计思路来看，该结构优先保障水平运动的速度与定位精度，将大负载的驱动部件尽量靠近基座安装位置，降低臂体伸展状态下的转动惯量，让臂体在高速启停时不会因为惯量过大出现过冲、抖动的问题；关节处的限位结构做了集成化设计，无需额外加装外部限位块即可限制关节的极限转动角度，避免运动超程造成的结构碰撞。在外形尺寸与安装边界上，该机械臂基座采用圆形法兰式安装结构，可直接固定在工作台面或者设备机架的安装位上，安装孔位做了标准化布局，适配常规工业设备的安装台面尺寸；臂体完全伸展时的水平作业半径覆盖常规小型装配工位的操作范围，垂直升降行程满足常见小型工件的取放高度差需求，整体结构在运动过程中不会超出臂体回转范围的安全边界，无需预留过大的外部安全空间，非常适合集成在紧凑型自动化设备内部作为执行单元使用，也可单独作为桌面级作业机械臂搭配小型工作台搭建独立作业工位。
