发那科机器人码垛工作站整体布局方案

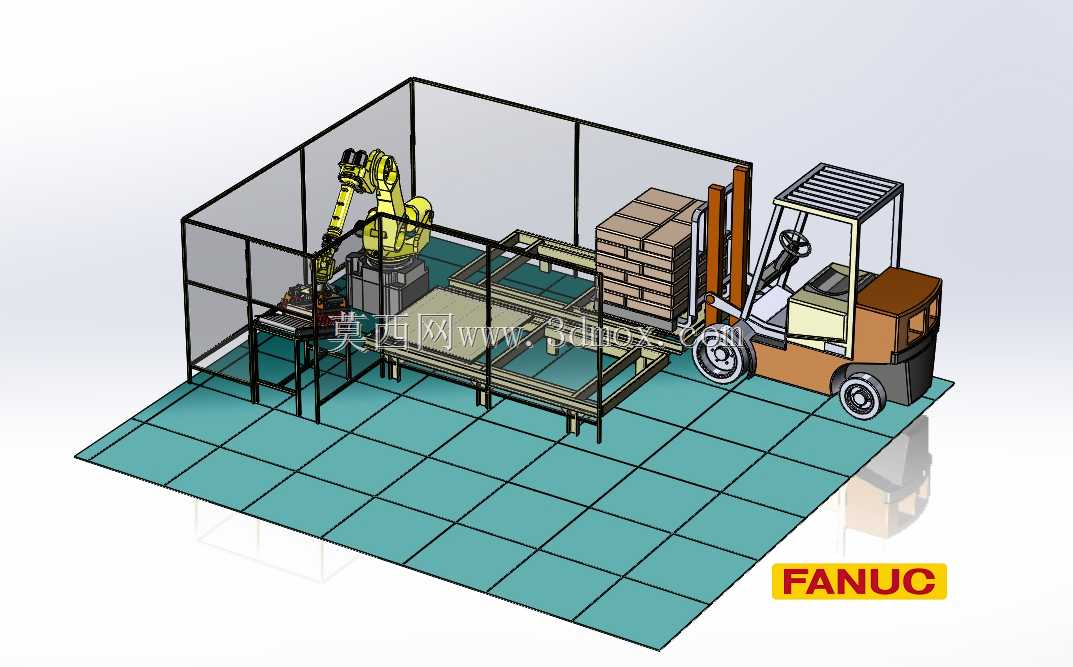

这套码垛工作站方案主要面向快消品、仓储物流、加工制造等行业的成品出库转运场景，可适配纸箱、周转箱、袋装物料等多种规整包装货品的自动化码垛作业，替代人工完成重复性高、劳动强度大的堆垛工序，有效降低一线作业人员的腰肌劳损等职业损伤风险，同时提升整线码垛作业的稳定性与效率，避免人工码垛出现的堆垛不齐、塌垛等问题。整套工作站采用分区布局设计，核心作业区设置全封闭网格安全围栏，围栏采用工业铝型材搭配金属防护网搭建，将机器人作业范围与人员通行区域完全物理隔离，围栏预留对应输送线的进出料开口，同时设置安全联锁门，避免人员误入作业区引发安全事故。核心作业单元采用发那科六轴工业机器人，搭配专用码垛夹具，可根据货品类型更换夹爪、吸盘等不同执行端，适配不同重量、不同材质包装的抓取需求，机器人安装底座采用加厚钢板焊接结构，通过膨胀螺栓与地面固定，保障高速作业时的设备稳定性。进料端配置动力辊筒输送线，可对接前端包装线、封箱机等设备，将待码垛货品自动输送至机器人抓取位，输送线侧边设置导向挡边与定位机构，确保货品到达抓取位时位置偏差控制在机器人抓取允许范围内，无需额外视觉定位即可完成精准抓取。码垛完成的整托货品通过出料端输送线转运至叉车取货位，方案中配套平衡重式叉车完成整托货品的库内转运，叉车作业区预留足够的转弯与取货空间，适配常规仓储通道的通行宽度要求。整套设备的安装边界可根据车间实际场地调整，常规配置下整体占地长度约八米、宽度约六米，地面需做硬化找平处理，预留对应的电源与气源接口即可完成部署，无需额外复杂的地基施工。设计过程中充分考虑人机协同的作业逻辑，机器人作业路径经过仿真优化，避免出现动作冗余，缩短单周期码垛时间，同时围栏外侧预留设备维护操作位，方便日常检修与夹具更换作业，出料位的托盘缓存区可同时放置两到三个空托盘，减少人工补托盘的频次，提升整线连续作业能力。
