高速精密龙门式自动旋压加工设备结构

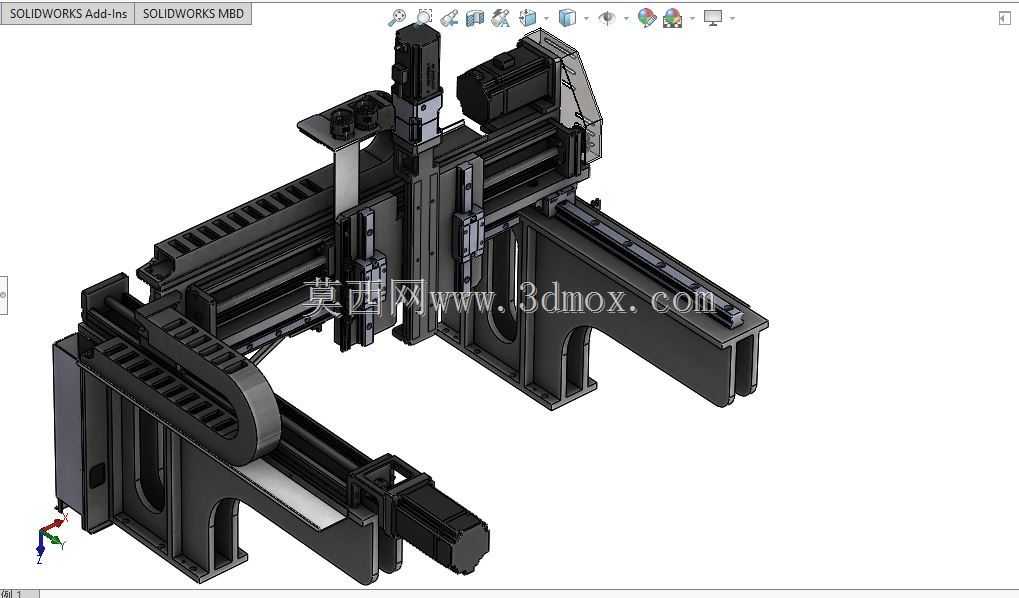

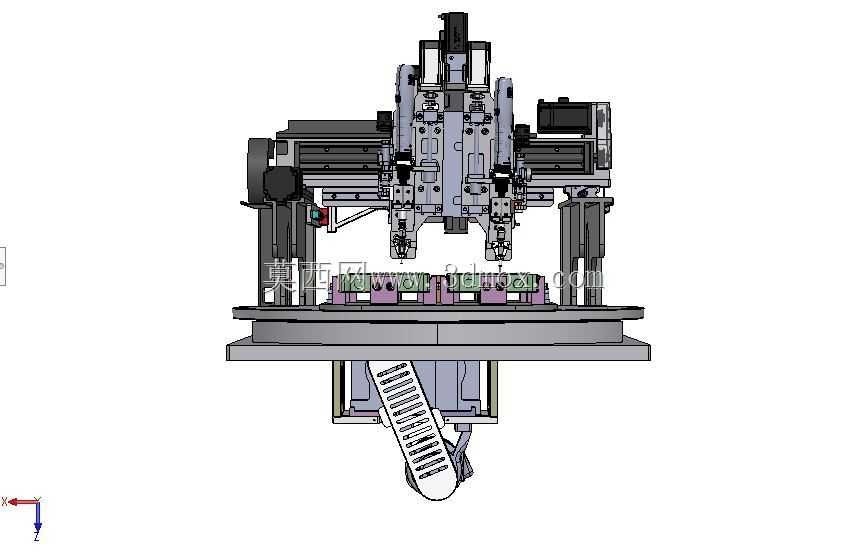

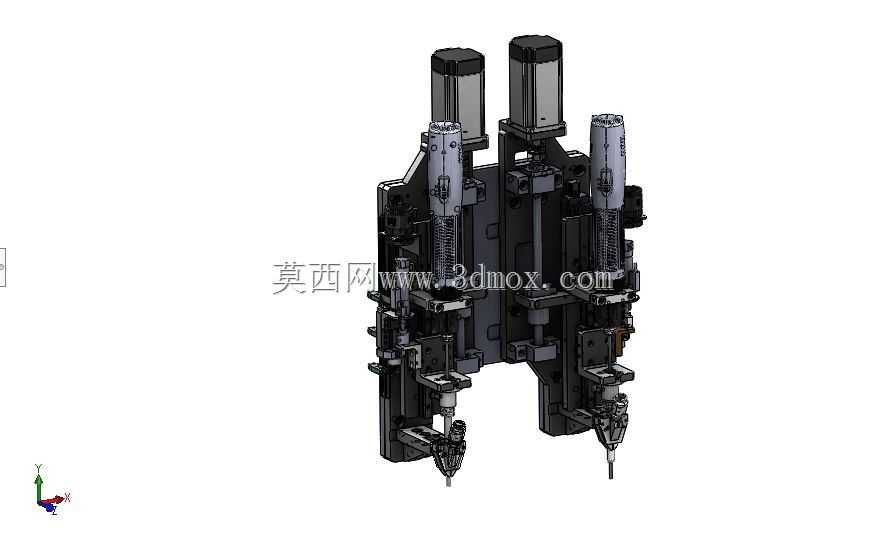

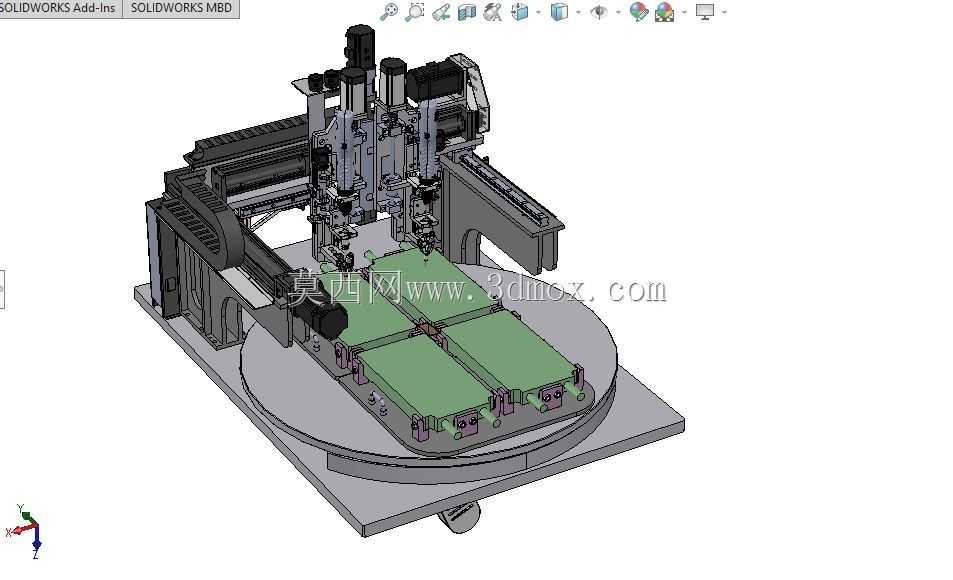

这款高速精密龙门自动旋压设备，主要面向薄壁金属回转体零件的精密成型加工场景，广泛应用于航空航天薄壁构件、汽车轮毂零部件、民用五金金属容器、电子通讯金属壳体等领域的量产加工环节，可替代传统人工旋压与单工位冲压工艺，解决传统加工方式精度一致性差、生产效率低、人工依赖度高的痛点。设备采用经典龙门式跨距布局，整体底座采用高刚性铸铁一体铸造成型，底部预留水平调节脚轮安装位，可适配车间不同平整度的地面安装需求，整体安装边界控制在长2.8米、宽2.2米、高2.4米范围内，无需额外做特殊地基加固即可完成部署，适配多数中小型机加工车间的工位排布要求。设备核心功能区分为龙门进给模组、多工位旋压执行头、回转式载料工作台三个部分，其中龙门横梁搭载高精度直线导轨与伺服进给系统，可实现X、Z双轴的高速精准位移，定位重复精度可达0.02mm，满足精密旋压的进给精度要求；双组旋压执行头对称布置在龙门滑座上，可根据加工工艺需求切换不同旋压轮型，同步完成粗旋与精旋工序，大幅缩短单零件加工周期；下方回转工作台采用四工位转盘设计，每个工位配套独立的工件装夹治具，可在加工的同时完成上下料操作，将设备非加工等待时间压缩至最低，实现连续化流水作业。设计过程中重点考量了高速作业下的结构刚性与动平衡表现，龙门立柱与横梁连接处采用加强筋结构优化，避免高速进给时产生结构震颤影响加工表面质量，旋压头主轴采用高刚性轴承组配置，可承受旋压加工过程中的大径向载荷，同时设备预留了工艺参数调整接口，可根据不同材质、不同壁厚的工件特性调整旋压进给速度、主轴转速、旋压力度等参数，适配铝合金、不锈钢、铜合金等多种金属材料的旋压成型需求。整体结构布局紧凑，操作维护空间预留充足，各传动部件均设计有防护结构，可阻挡加工过程中的金属碎屑进入传动导轨影响设备寿命，同时载料工位周边预留了碎屑收集接口，可配套车间碎屑收集系统实现加工废料的自动清理，降低日常维护的工作量。
