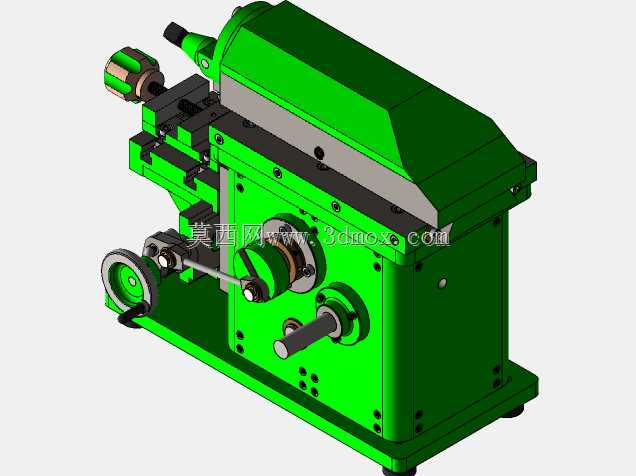

小型台式金属磨削加工设备结构

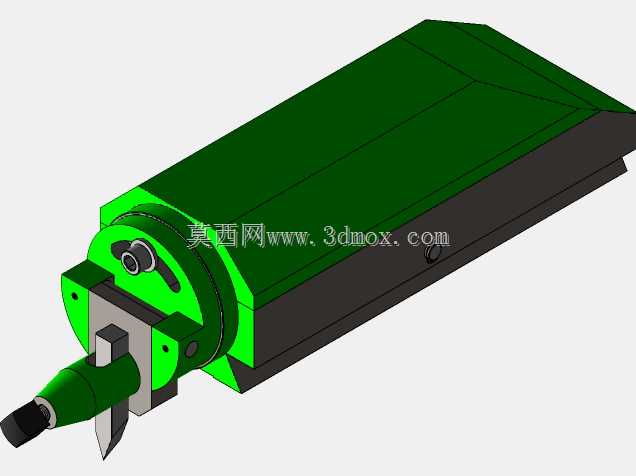

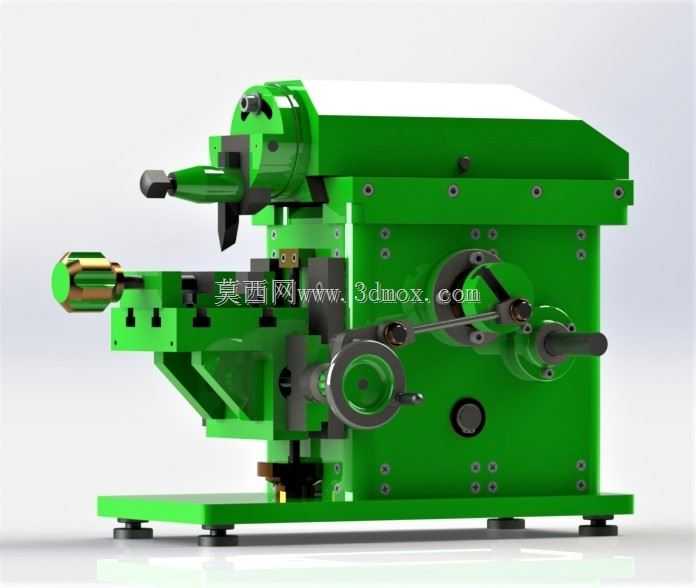

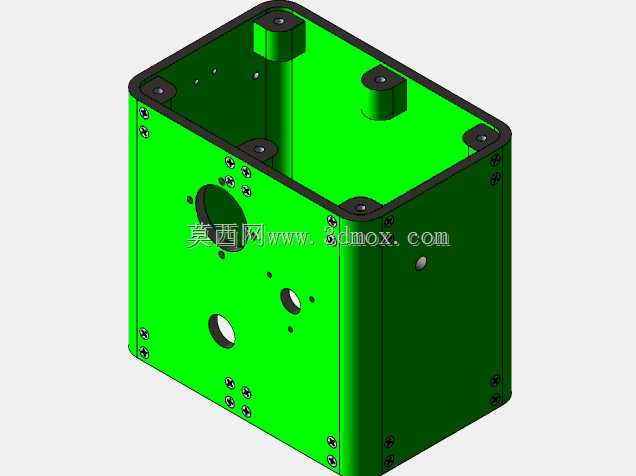

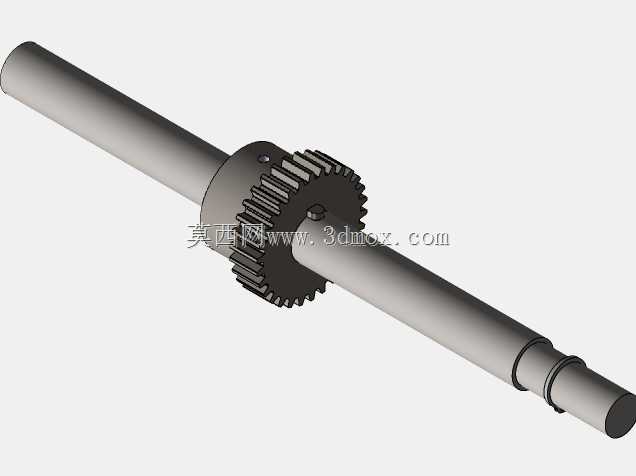

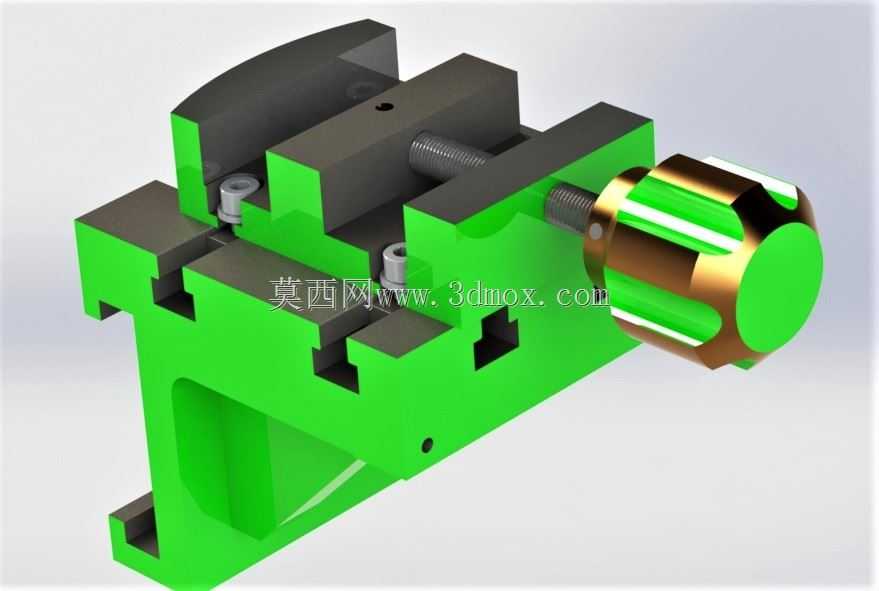

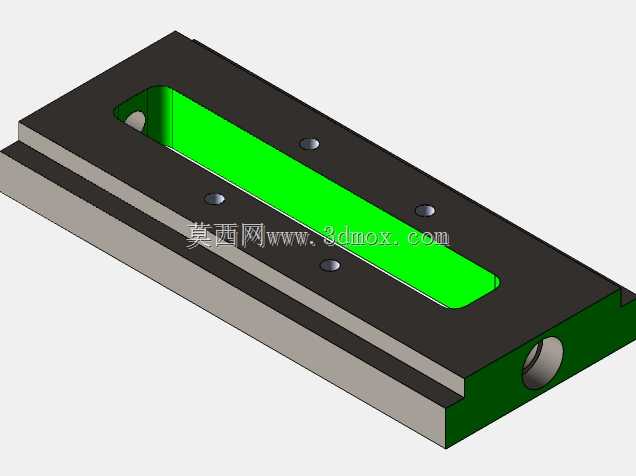

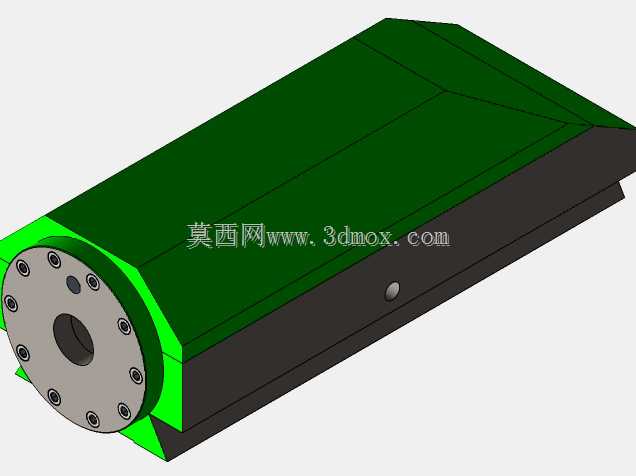

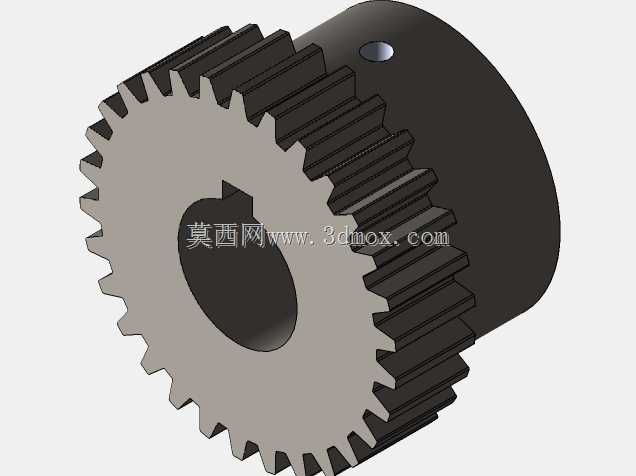

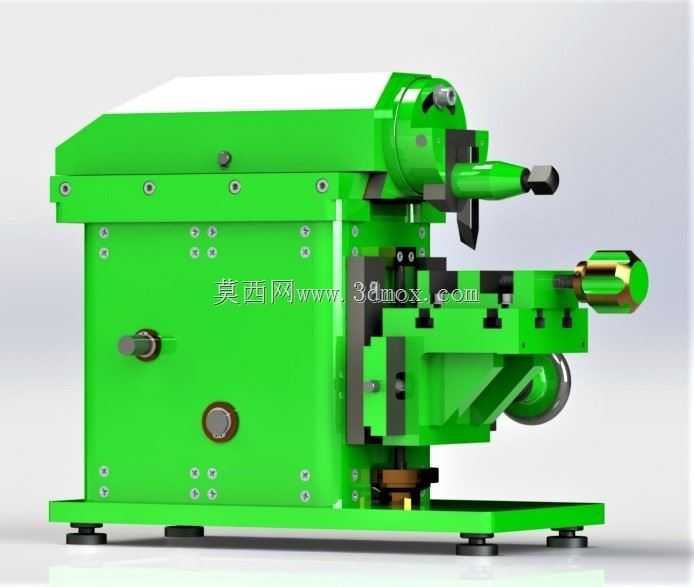

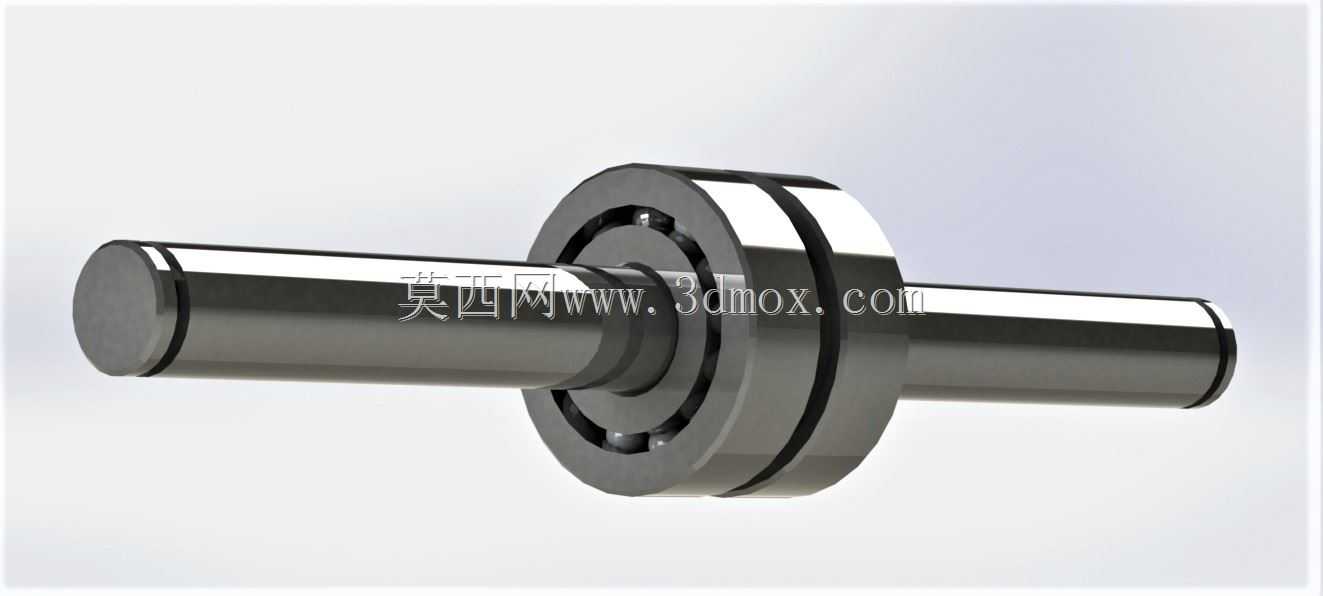

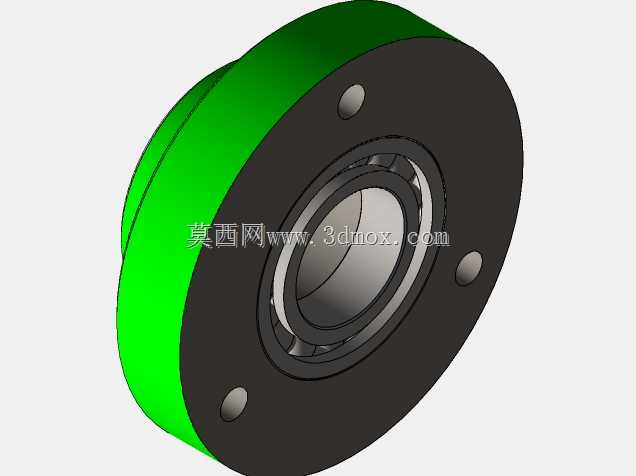

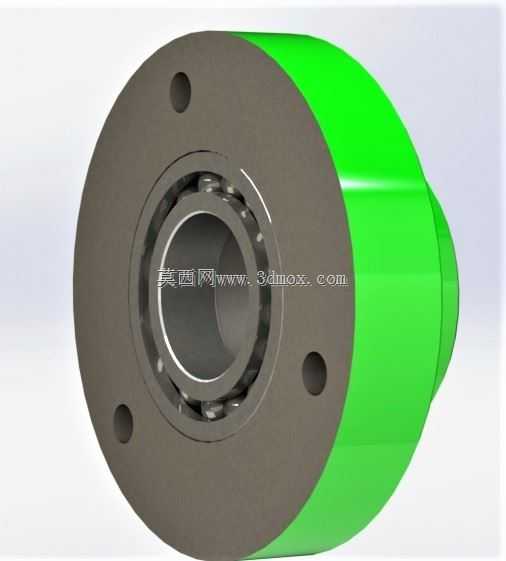

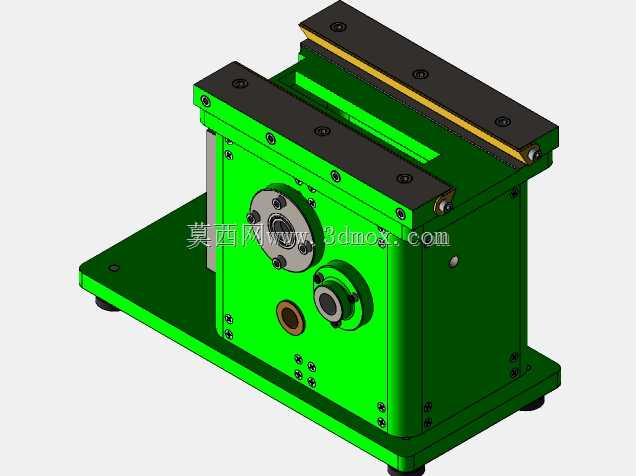

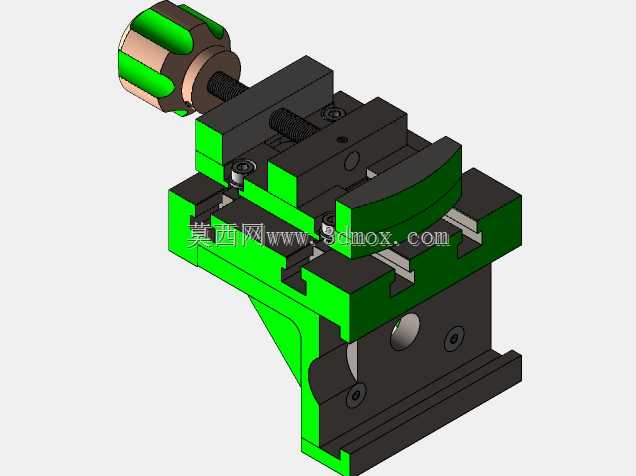

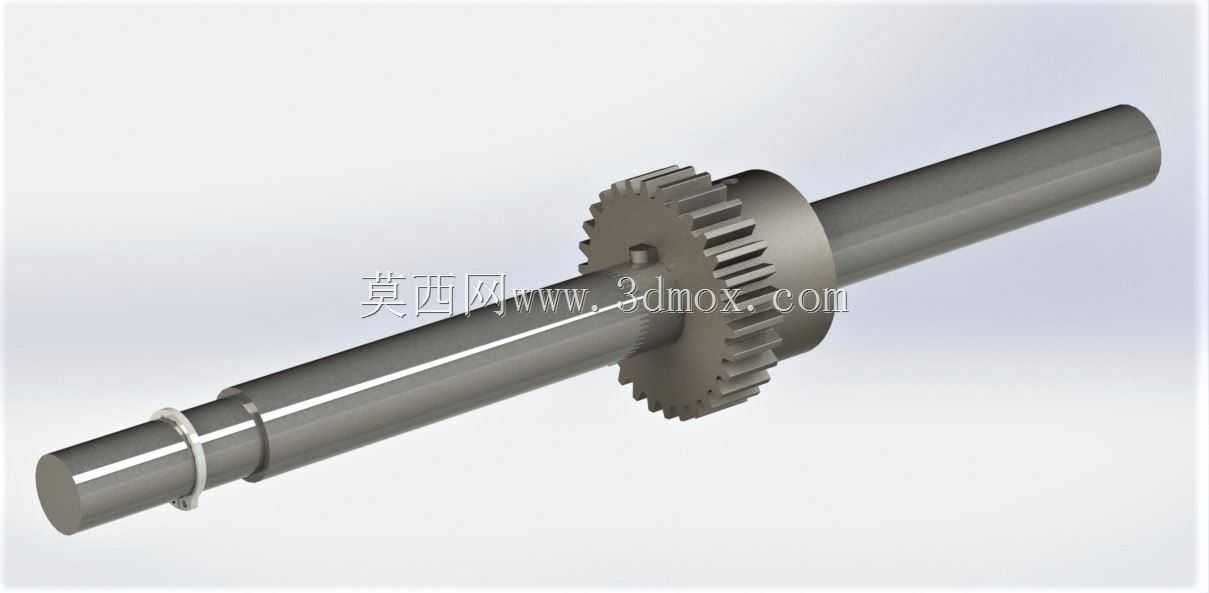

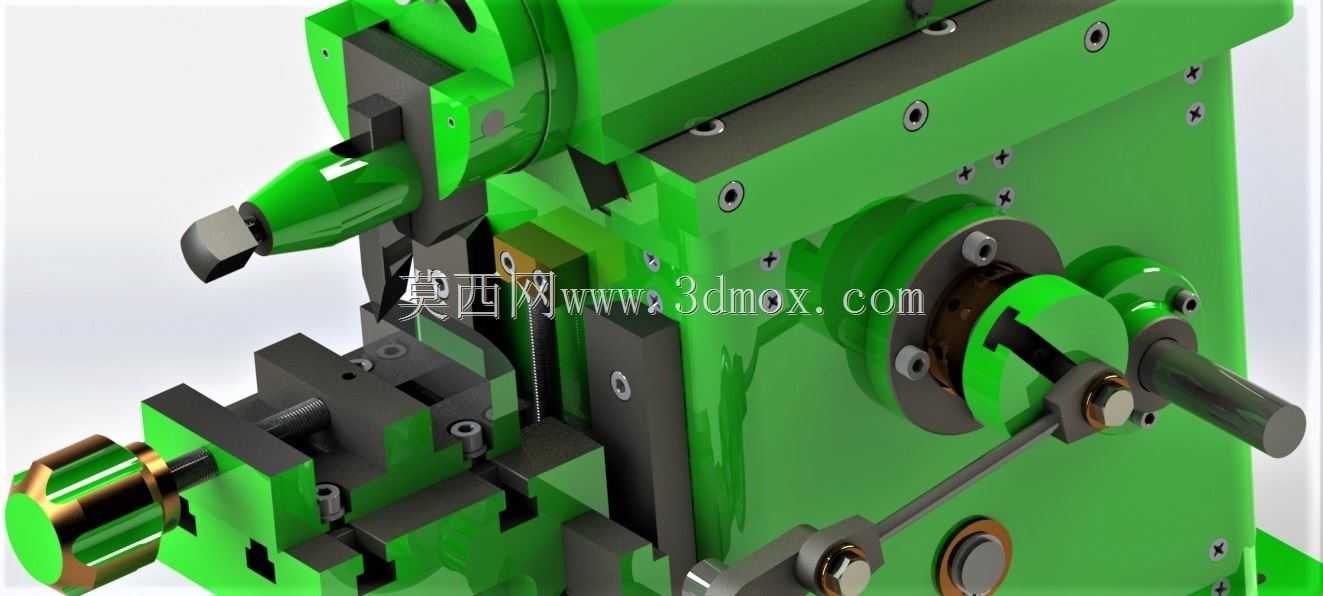

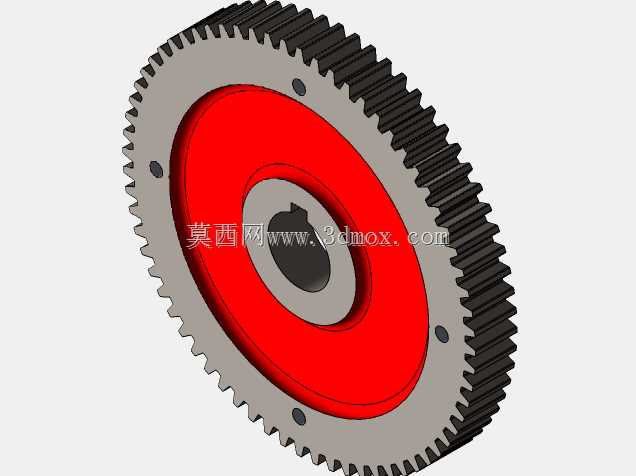

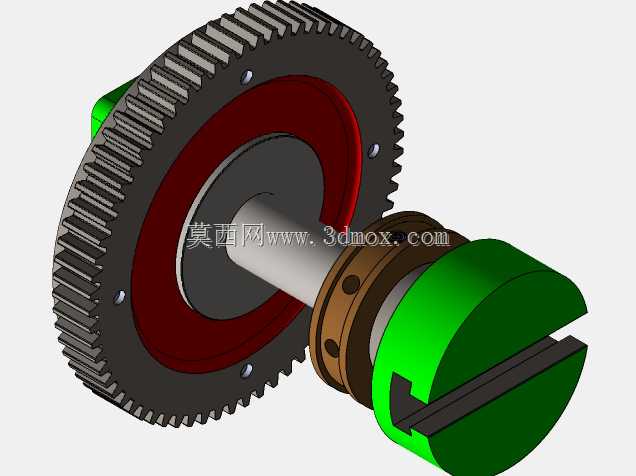

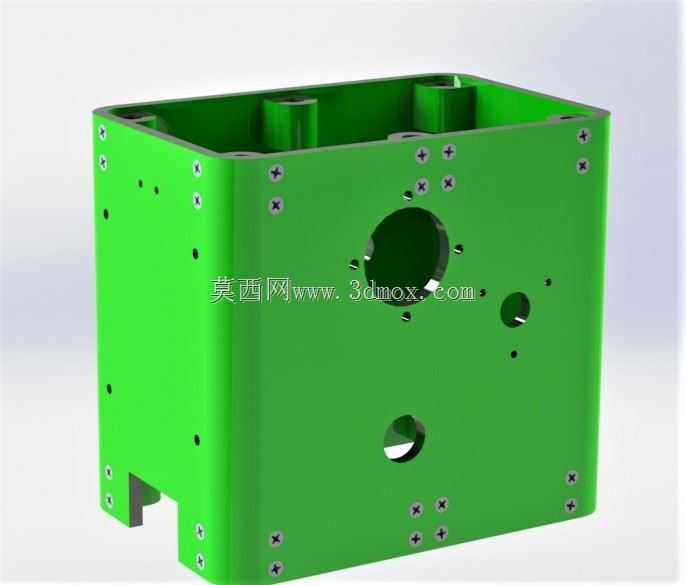

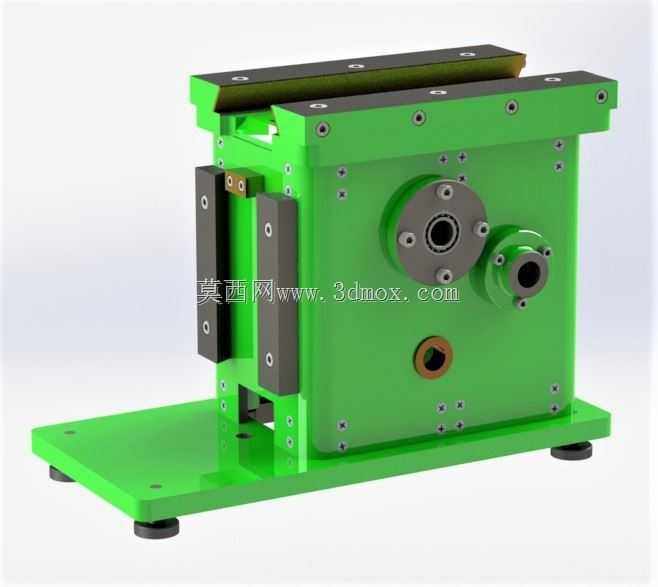

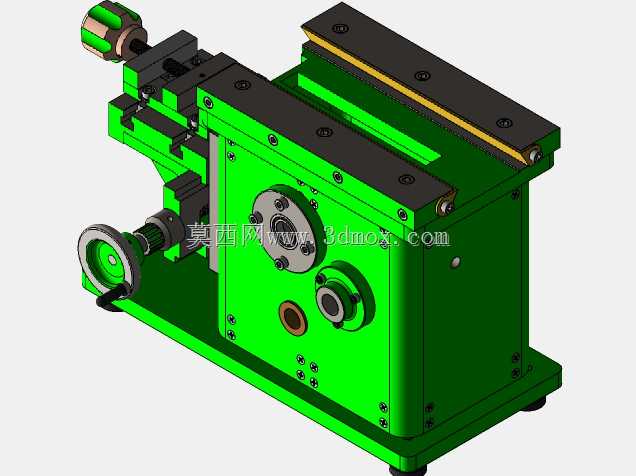

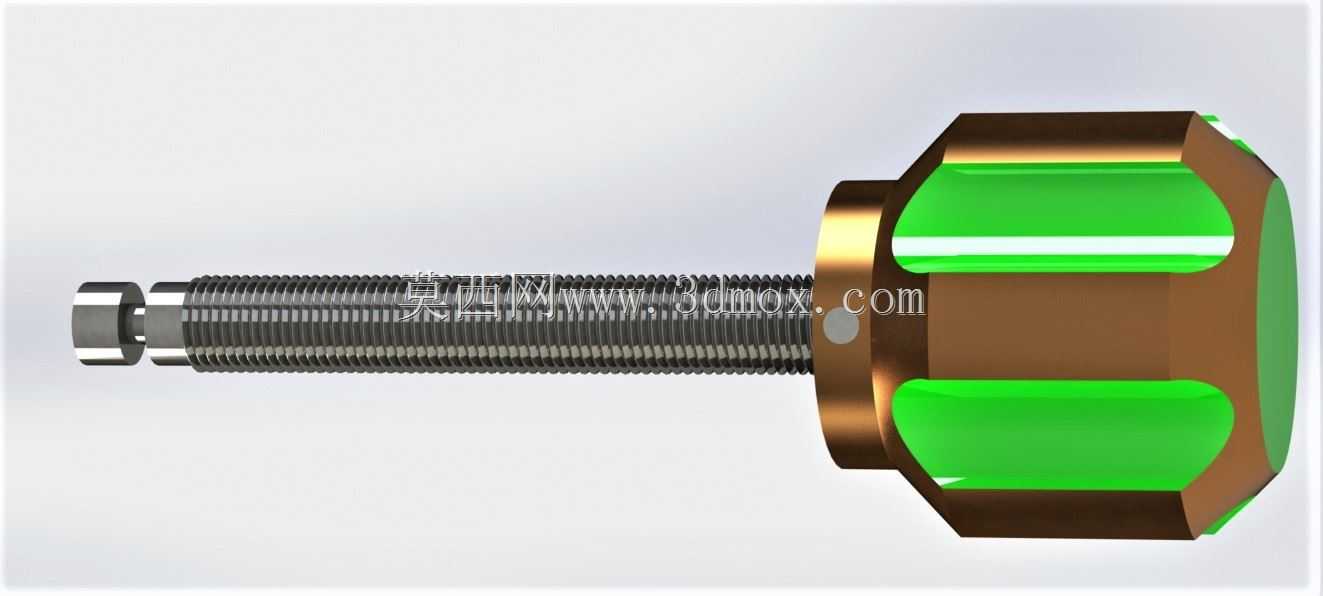

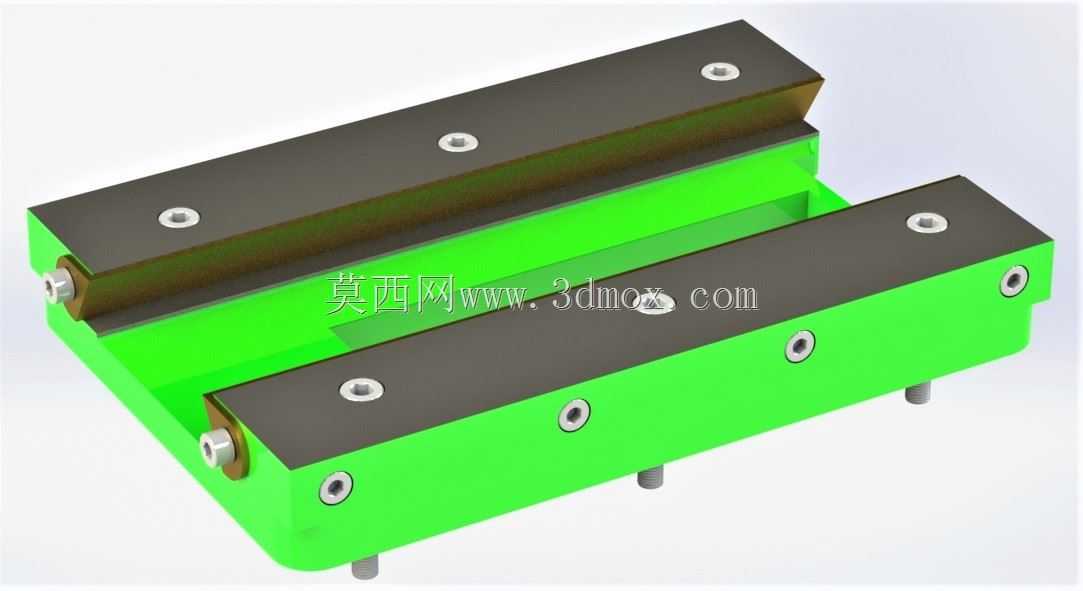

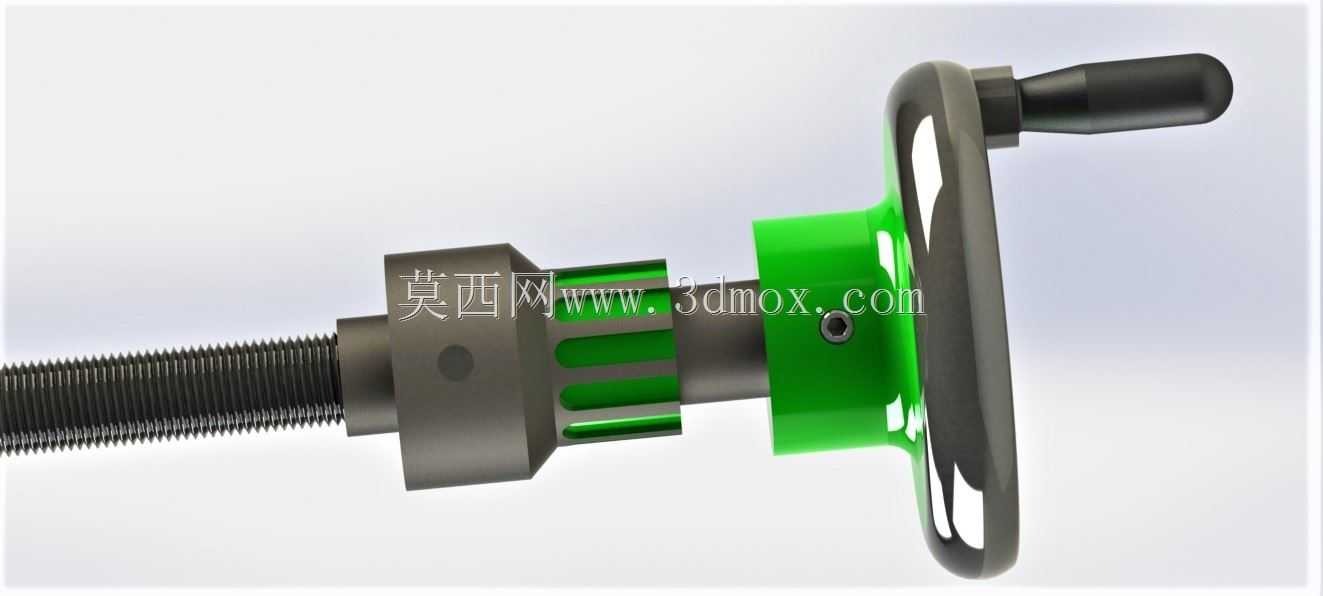

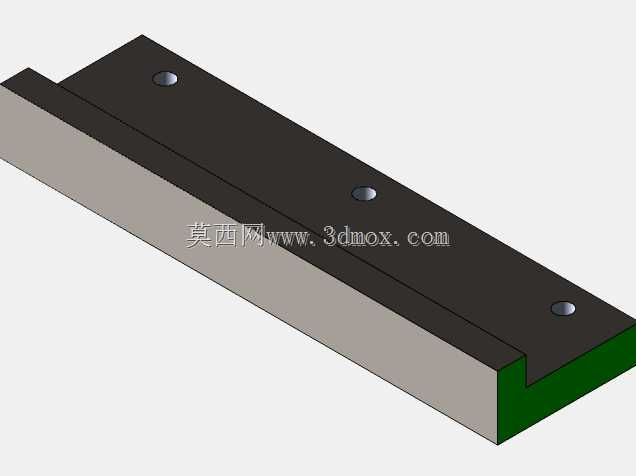

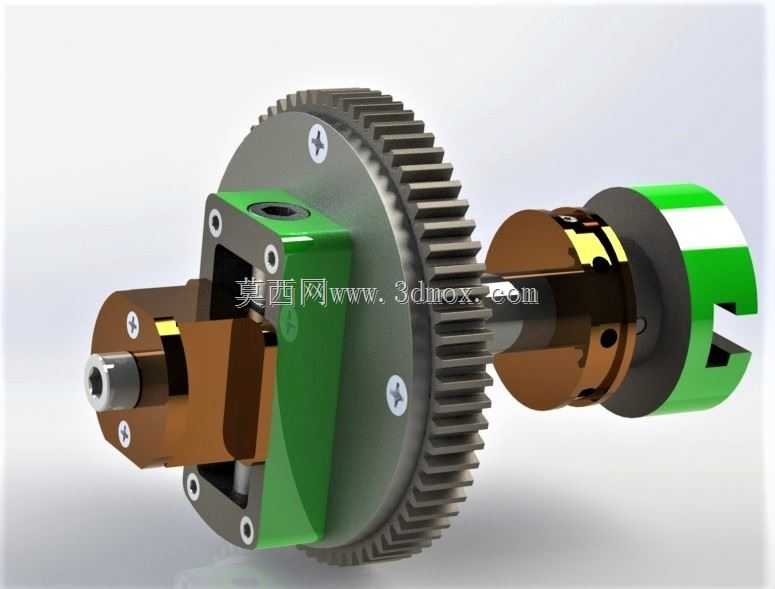

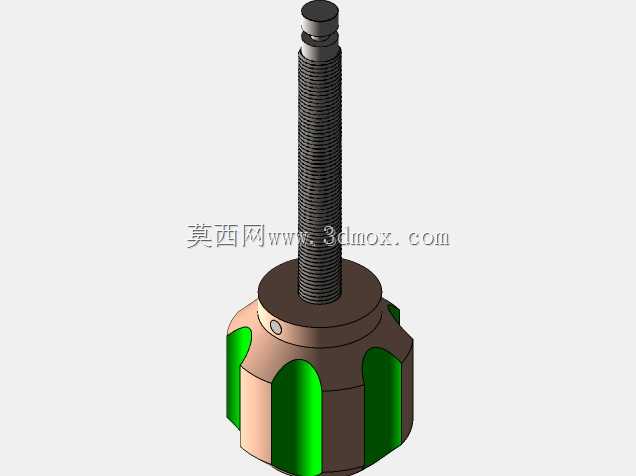

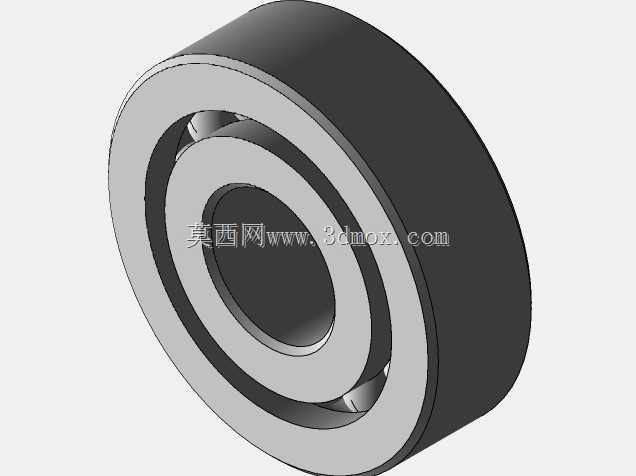

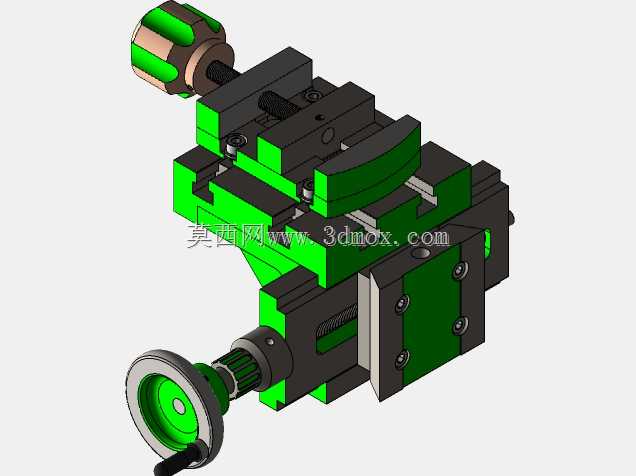

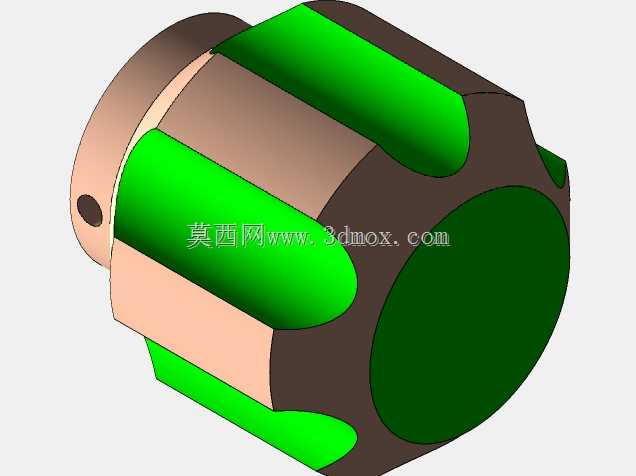

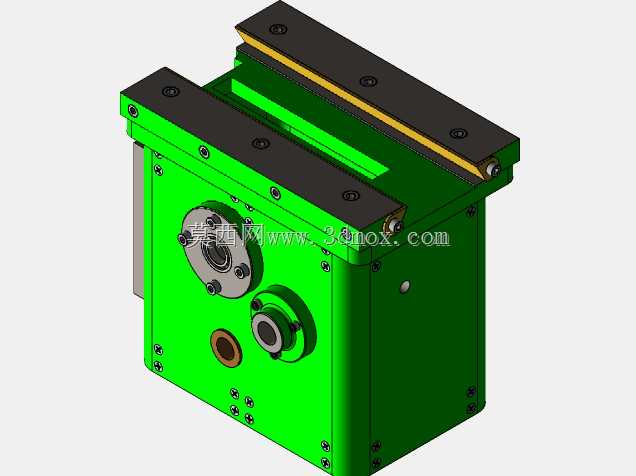

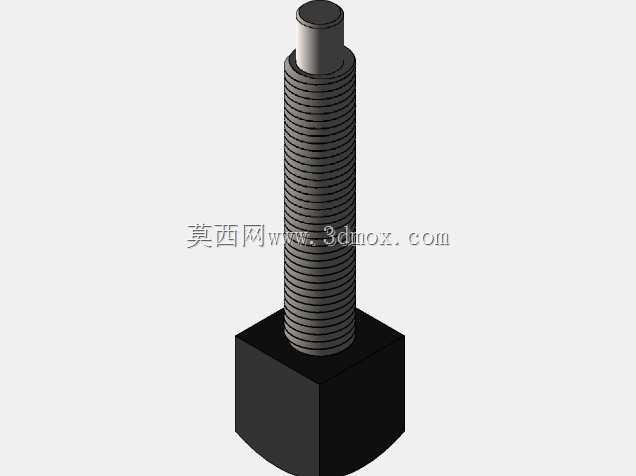

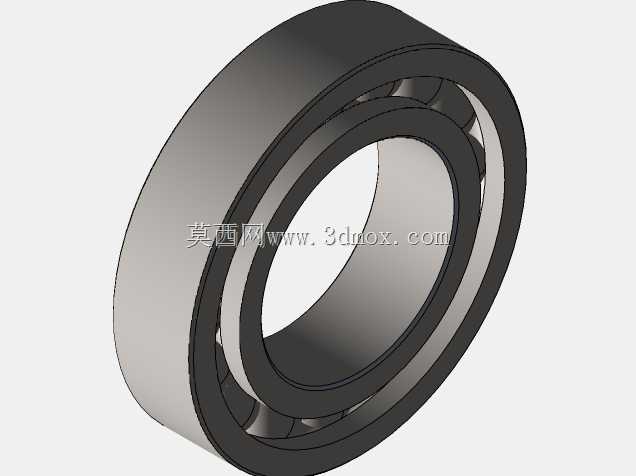

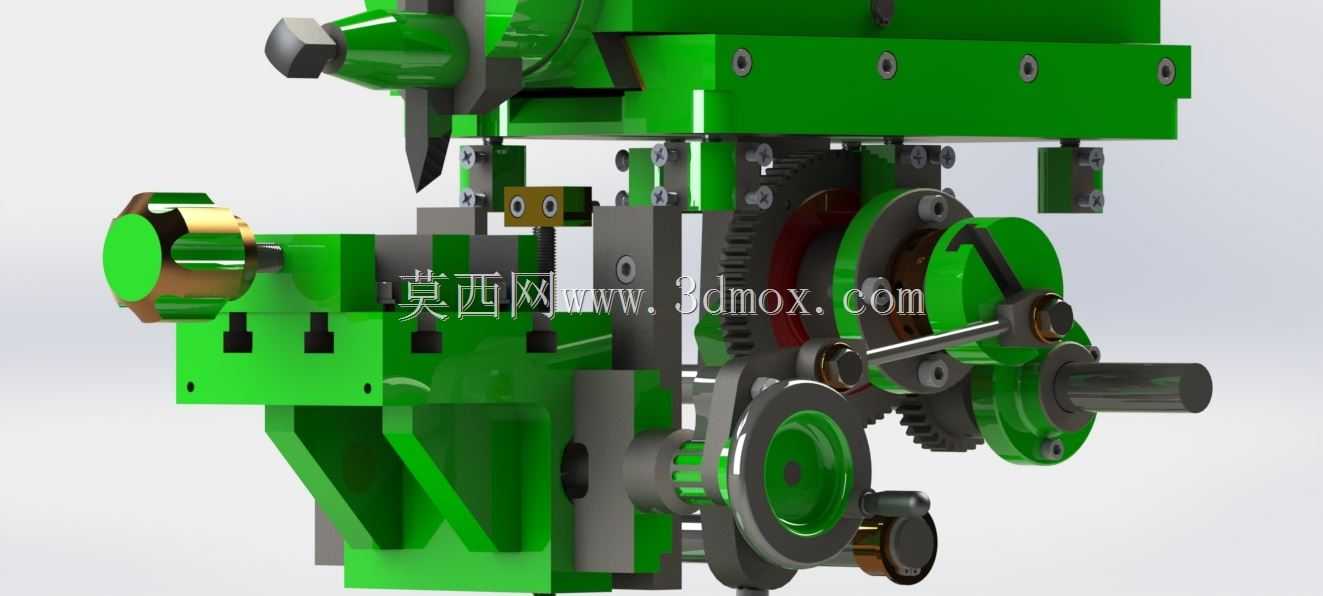

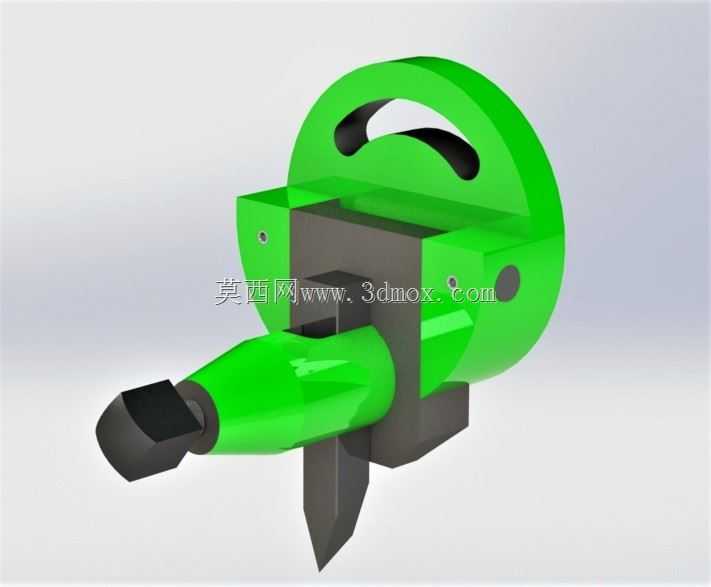

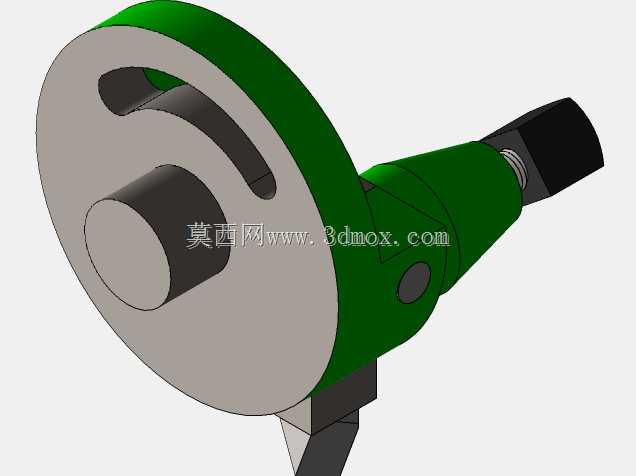

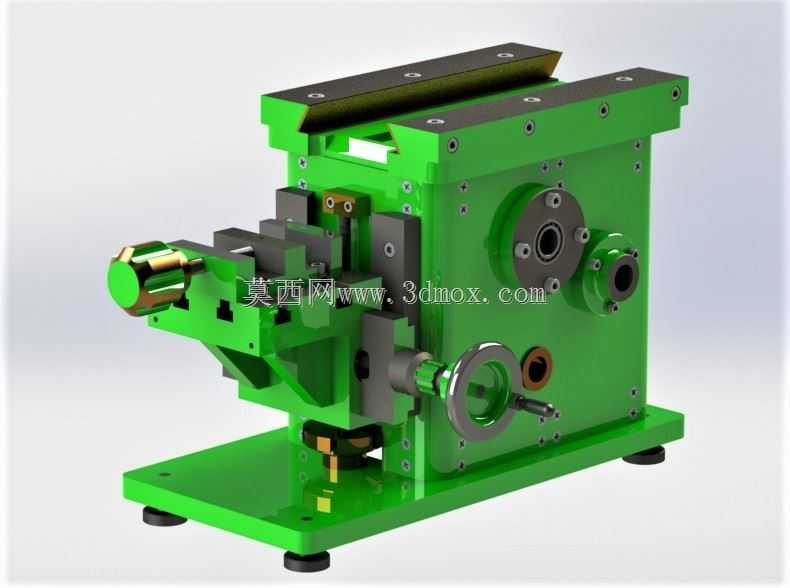

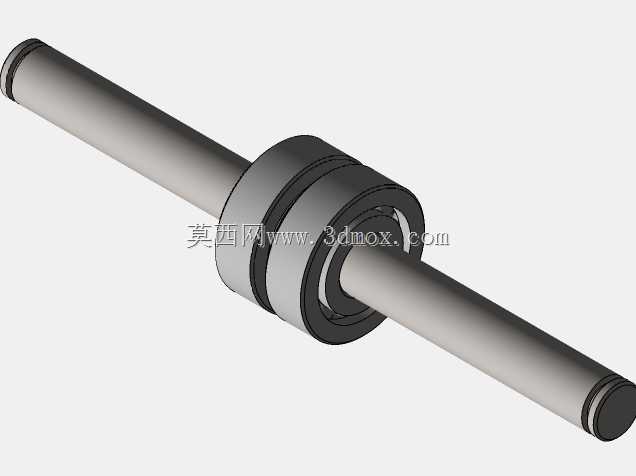

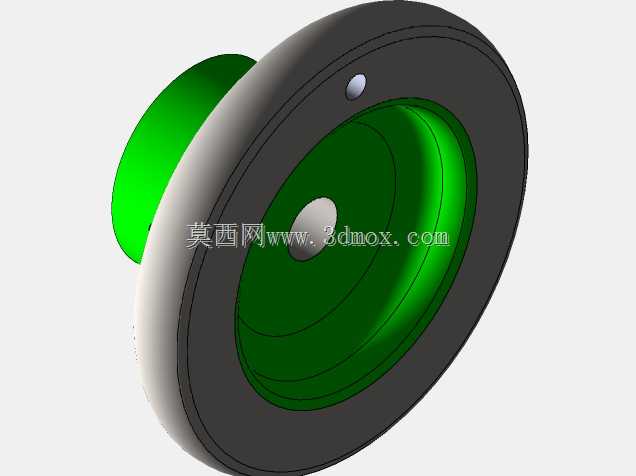

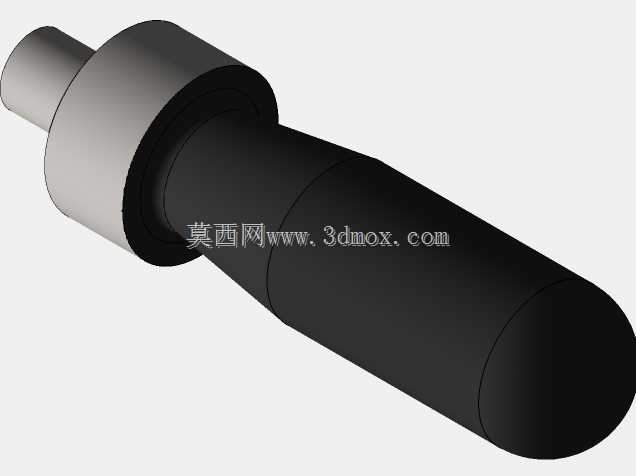

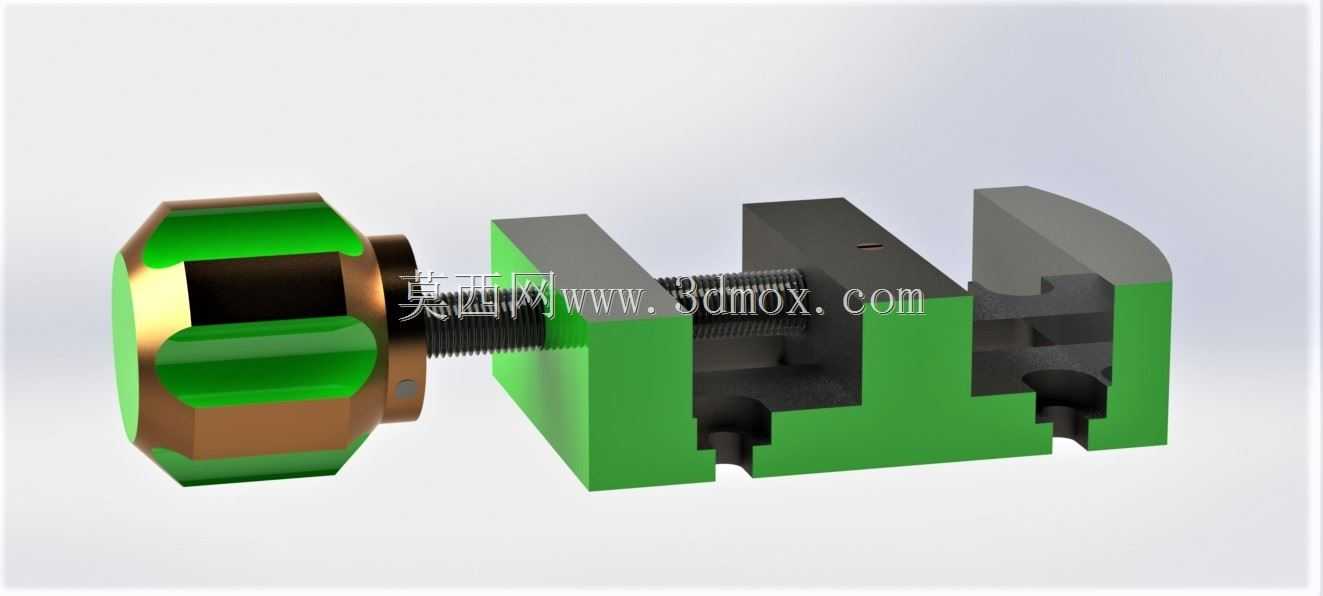

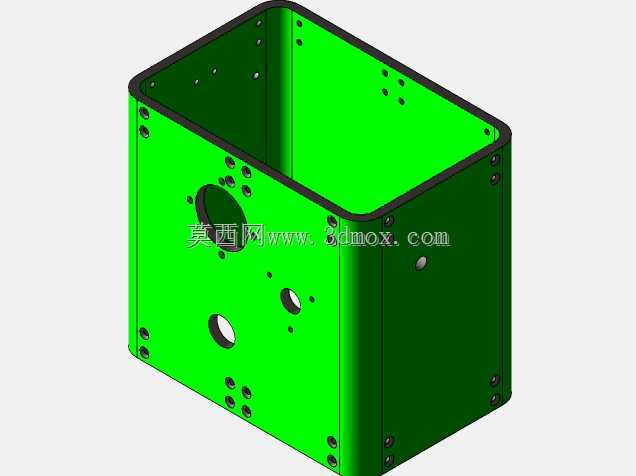

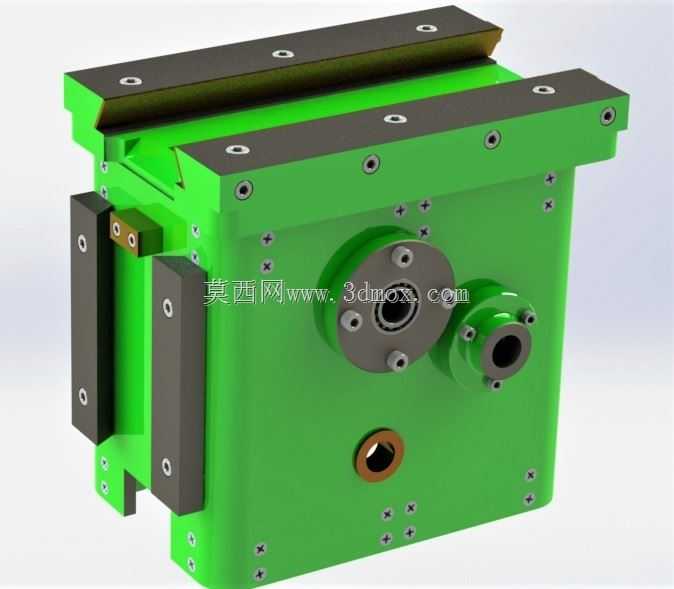

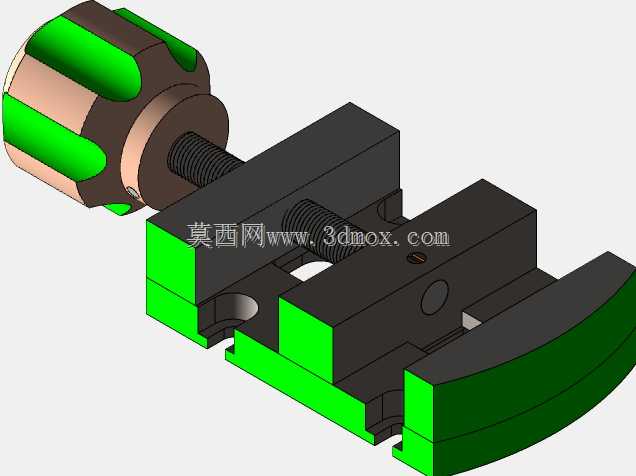

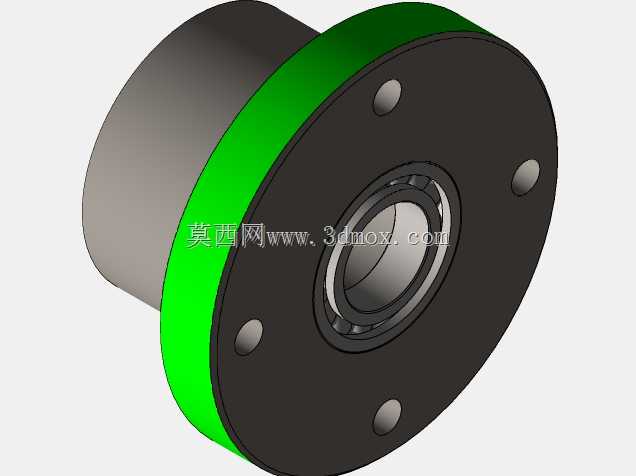

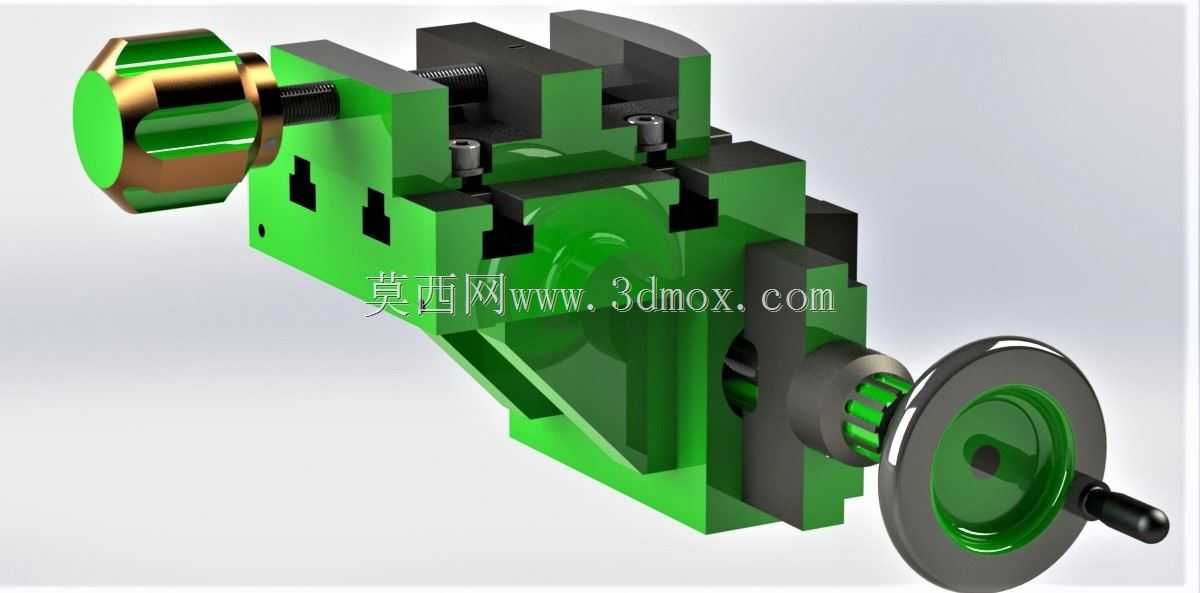

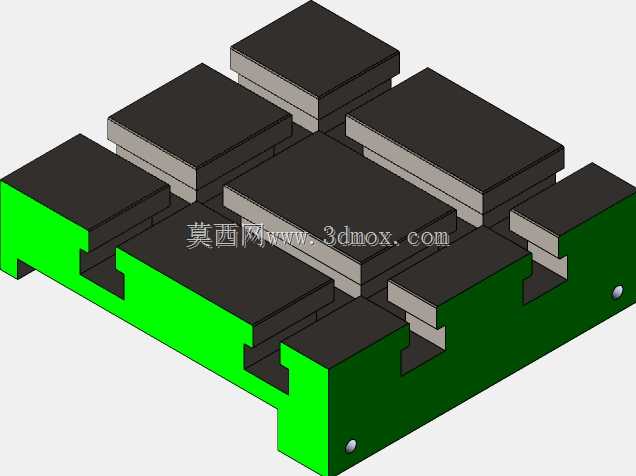

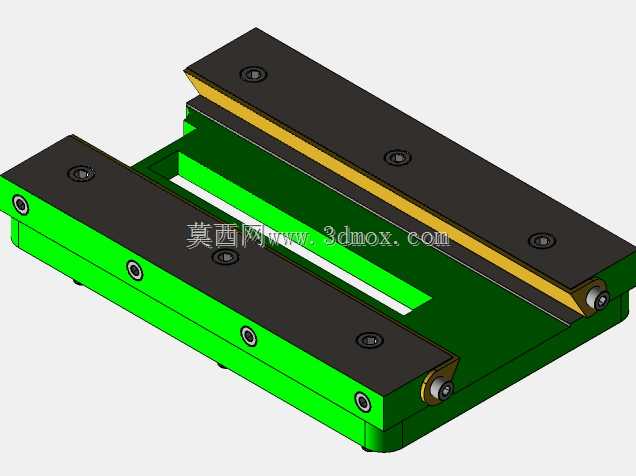

这款小型台式磨削设备主要面向小型五金加工车间、机修工位、职业院校实训场景设计，可完成小型金属工件的外圆磨削、平面修磨、刀具刃磨、毛刺去除等加工作业，适配小批量精密零件的修配与加工需求，能够在狭小的工位空间内替代大型磨床完成多数常规磨削工序，降低小型加工场景的设备投入成本与场地占用压力。设备整体采用台式落地结构，底部配置四个可调节减震支撑脚，可直接安装在标准工作台面上，无需额外浇筑固定基础，安装边界紧凑，整体占地长度不超过八百毫米，宽度不超过五百毫米，高度不超过六百毫米，适配多数常规加工工位的空间尺寸，支撑脚可根据工作台面的平整度进行高度调节，抵消台面不平带来的设备震动，保障磨削加工过程的稳定性。设备主体采用一体化铸造式箱体结构，外壳为加厚钢板拼接成型，内部预留传动机构与调节组件的安装空间，箱体表面预留多组观察与调节孔位，搭配快拆式盖板，日常维护时无需完全拆解设备外壳即可完成内部传动件的润滑、间隙调整与易损件更换。磨削执行端采用多自由度可调式结构，横向滑台可沿机身导轨做水平方向进给运动，进给行程覆盖常规小型工件的加工长度需求，滑台上方配置可角度偏转的工件装夹工位，可根据加工需求调整工件与磨头的相对角度，完成锥面、斜面等异形面的磨削加工；磨头组件安装在机身顶部的横向导轨上，可做前后位置调整，适配不同直径工件的磨削接触位置，磨头主轴采用高精度轴承组支撑，运转时径向跳动量控制在微米级，保障磨削加工的表面精度。设备的操作控件全部集中在机身正面易触碰的位置，包含主轴启停开关、进给调节手轮、磨头位置锁定旋钮，操作人员站在设备正前方即可完成所有加工操作，无需频繁移动位置，操作动线流畅。设备的传动系统采用封闭内置式设计，所有传动齿轮、传动轴都安装在箱体内部，搭配润滑油路持续润滑，既可以避免加工产生的金属碎屑进入传动结构造成部件磨损，也能降低传动过程产生的噪音外泄，优化工位作业环境。设备的防护结构采用半包围式设计，磨头作业区域预留可调节的防护挡板，可阻挡磨削过程中飞溅的金属碎屑与切削液，避免碎屑飞溅伤人，同时不影响操作人员观察加工状态。这款设备在设计时充分考虑了小型加工场景的通用性需求，可适配不同粒度的砂轮磨头，既可以完成粗磨工序的大余量去除，也可以更换细粒度砂轮完成精磨工序的表面光整加工，装夹工位可适配平口钳、顶尖座等多种装夹附件，能够装夹轴类、板类、小型异形件等多种形态的工件，覆盖多数小型金属零件的磨削加工需求，设备整体结构紧凑，刚性充足，运转稳定性强，能够长时间连续完成磨削加工作业，加工精度可满足常规五金零件、小型机械配件的加工精度要求。
